Front Runner široký zásuvkový systém pro 4 boxy Cub Pack – bez boxů
Kód: SSAM009
Související produkty
Detailní popis produktu
Front Runner široký zásuvkový systém pro 4 boxy Cub Pack – bez boxů

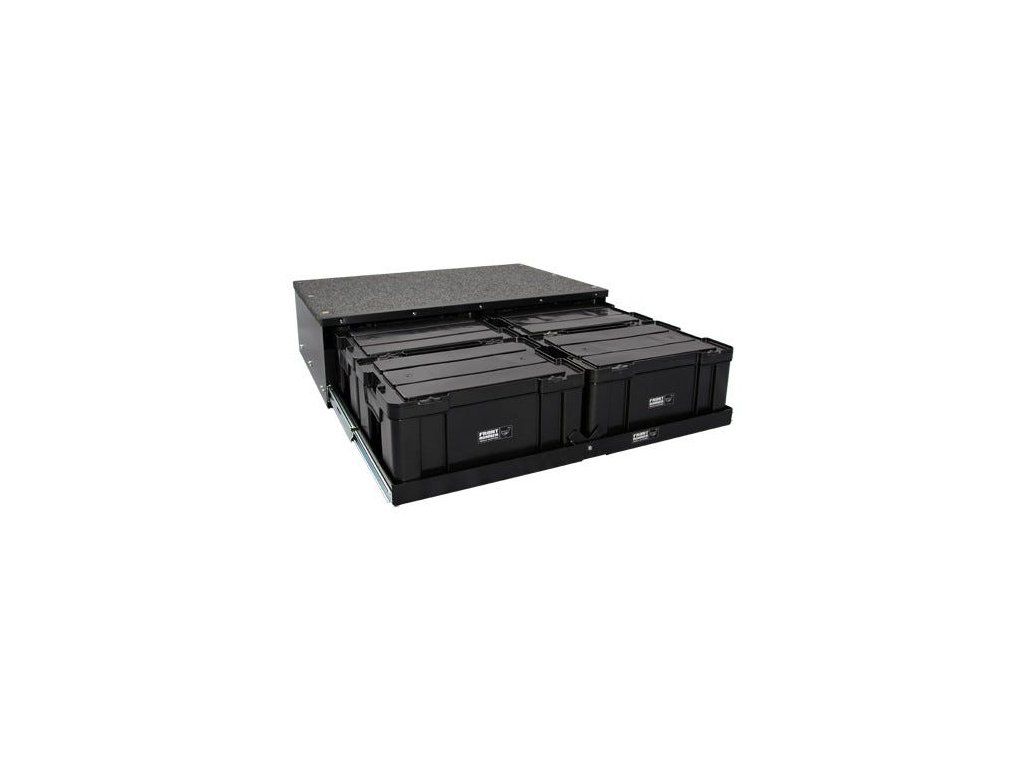

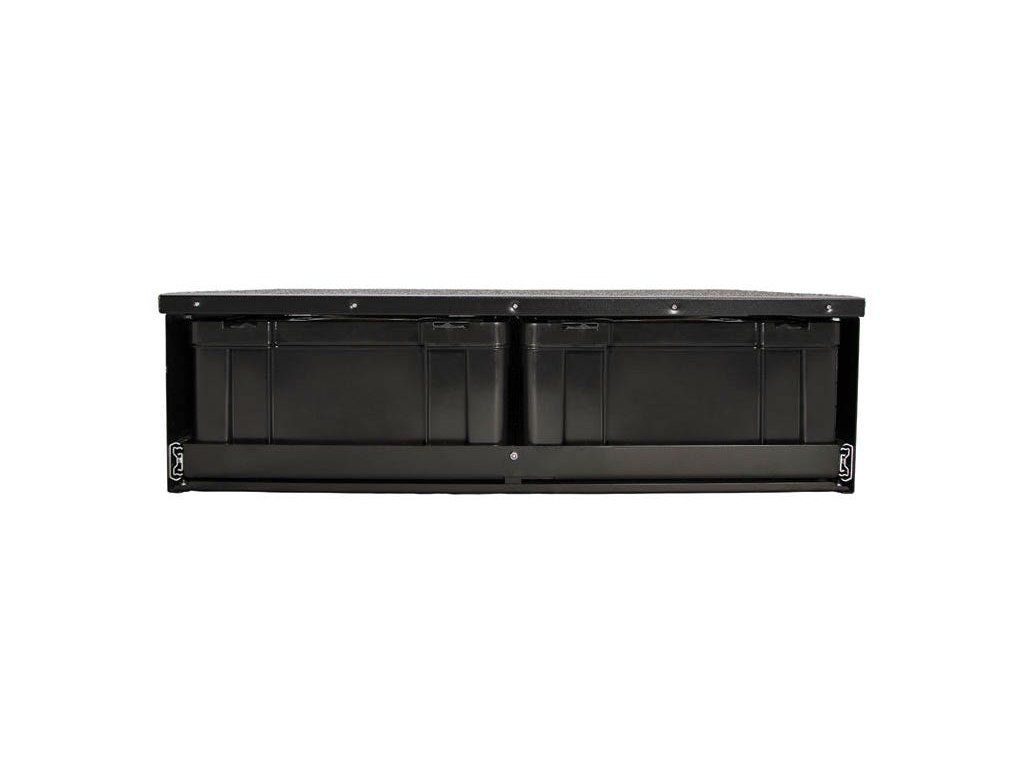

Široký zásuvkový systém SSAM009 využije zavazadlový prostor, ve kterém je k dispozici více šířky než délky. Do výsuvné zásuvky se vejdou čtyři boxy Cub Pack. Ložiskové pojezdy umožňují téměř úplné vysunutí a přístup k výbavě bez přerovnávání celého kufru.
Boxy Cub Pack nejsou součástí sady. Konstrukce z oceli s černým práškovým lakem je určená pro silniční i terénní použití. Otočná západka drží zásuvku zavřenou během přepravy.
Zásuvka má nosnost 113 kg. Samostatně posuzovaná horní plocha z laminované překližky s nylonovým kobercem unese 150 kg nákladu rozloženého po ploše. Nejde o údaj o nosnosti vozidla; při nakládání respektujte jeho povolené zatížení i provedení montáže.
Hlavní vlastnosti
- Pro čtyři samostatně prodávané boxy Cub Pack.
- Téměř úplné vysunutí na ložiskových pojezdech.
- Otočná západka pro zajištění zavřené zásuvky.
- Ocelový rám s černým práškovým lakem.
- Nosnost zásuvky 113 kg.
- Horní ložná plocha s nosností 150 kg.
Kompatibilita a montážní prostor
| Oblast | Podmínka |
|---|---|
| Vozidlo | Univerzální sestava pro odpovídající prostor a pevné upevnění. Před nákupem ověřte půdorys, výšku, otvor zavazadelníku a prostor pro vysunutí. |
| Boxy | 4× Cub Pack; objednávají se samostatně. |
| Dopasování do vozidla | Sada neobsahuje krycí desky ani čelní panely pro konkrétní model vozidla. |
| Podklad a obložení | Při montáži na nepevný podklad výrobce doporučuje Drawer Mount Kit nebo Drawer Mount Kit / Tall. Tyto sady mohou být potřeba i kvůli průchodu zásuvky nad plastovým obložením; prodávají se samostatně. |
Obsah sady
| Množství | Položka |
|---|---|
| 1× | Zásuvková jednotka s otočnou západkou a horní ložnou plochou |
| 4× | Šroub M6 × 30 se šestihrannou hlavou |
| 4× | Pružná podložka M6 |
| 4× | Nýtovací matice M6 |
| 4× | Velkoplošná podložka M6 × 30 × 1 |
| Součást sady | Montážní návod |
Boxy Cub Pack, montážní sady SSCA020 / SSCA021, popruhy a další doplňky se prodávají samostatně.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Kód výrobce | SSAM009 |
| Provedení | Široké |
| Počet zásuvek | 1 |
| Určeno pro | 4× Cub Pack, boxy nejsou součástí |
| Celkové rozměry (d × š × v) | 653 × 940 × 261 mm |
| Vnitřní rozměry zásuvky (d × š × v) | 629 × 890 × 45 mm |
| Rozměry jedné ze dvou částí (d × š × v) | 629 × 440 × 45 mm |
| Výška středového žebra | 20 mm |
| Nosnost zásuvky | 113 kg |
| Nosnost horní plochy | 150 kg |
| Hmotnost výrobku | 36,8 kg |
| Materiál rámu | Ocel s černým práškovým lakem |
| Horní ložná plocha | Laminovaná překližka s nylonovým kobercem |
| Výsuv | Téměř 100 % |
| Zajištění zavřené zásuvky | Otočná západka |
Uspořádání a doplňky
Samostatné boxy Cub Pack z pevného černého plastu jsou stohovatelné, mají víka se západkami a integrované úchopy. Hodí se pro kuchyňské potřeby, trvanlivé potraviny, nářadí, fototechniku, hygienické vybavení i oblečení.
Na horní ploše lze další boxy a zavazadla zajistit popruhy Stratchits a vhodnými kotvicími prvky. Výrobce uvádí také lištu Cargo Rail / 1150 mm a oka Black Tie Down Rings / Eye Nuts. U doplňkového výsuvu pro lednici nejprve ověřte rozměry, zatížení a způsob upevnění.
Montáž a používání
Sestavu pevně ukotvěte k vhodnému podkladu ve vozidle. Před vyznačením otvorů zkontrolujte volný chod zásuvky a odstup od obložení. Montáž může vyžadovat vrtání a nástroj na nýtovací matice M6/M8. Při použití sady SSCA020 nebo SSCA021 začněte jejím návodem.
Před vrtáním zkontrolujte prostor nad i pod podkladem. Vyvrtané otvory ošetřete proti korozi a utěsněte podle návodu. Upevnění kontrolujte před použitím i pravidelně během provozu; za jízdy zásuvku zavřete a zajistěte. Dodržujte zatížení vozidla a při nejasnostech svěřte montáž odborníkovi.
Doplňkové parametry
| Kategorie: | Zásuvkové systémy |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 33 kg |
| EAN: | 6009542208831 |
| Produkt: | Zásuvkový systém |
| Nosnost: | 113 kg |
| Provedení: | Široké |
| Počet zásuvek: | 1 |
| Určeno pro: | 4× Cub Pack, boxy nejsou součástí |
| Celkové rozměry (d × š × v): | 653 × 940 × 261 mm |
| Vnitřní rozměry zásuvky (d × š × v): | 629 × 890 × 45 mm |
| Rozměry jedné ze dvou částí (d × š × v): | 629 × 440 × 45 mm |
| Výška středového žebra: | 20 mm |
| Nosnost zásuvky: | 113 kg |
| Nosnost horní plochy: | 150 kg |
| Hmotnost výrobku: | 36,8 kg |
| Materiál rámu: | Ocel s černým práškovým lakem |
| Horní ložná plocha: | Laminovaná překližka s nylonovým kobercem |
| Výsuv: | Téměř 100 % |
| Zajištění zavřené zásuvky: | Otočná západka |
