X8R opravný doraz sání P2015 pro 2.0 TDI – hliníkové potrubí

X8R opravný doraz sání P2015 pro 2.0 TDI – hliníkové potrubí

Sada X8R opravuje mechanické omezení pohybu ovládacího motoru klapek u vybraných sacích potrubí čtyřválcových motorů 2.0 TDI common rail. Obsahuje hliníkový doraz a náhradní pružinu. Provedení X8R0134 je určené pro hliníkové potrubí s referenčním číslem 03L129711E.

PŘÍZNAKY ZÁVADY

Typickým hlášením je P2015 – nevěrohodný signál snímače polohy klapek sacího potrubí. Může svítit kontrolka motoru (MIL/CEL), závada může být přerušovaná nebo trvalá a motor může přejít do nouzového režimu. X8R mezi souvisejícími hlášeními uvádí také P2002, P2009, P2017 a kódy VAG 8213, 2968, 18447 a 008213. Samotný chybový kód nepotvrzuje opotřebení dorazu; před opravou zkontrolujte skutečnou příčinu.

ZÁVADA A JEJÍ PŘÍČINA

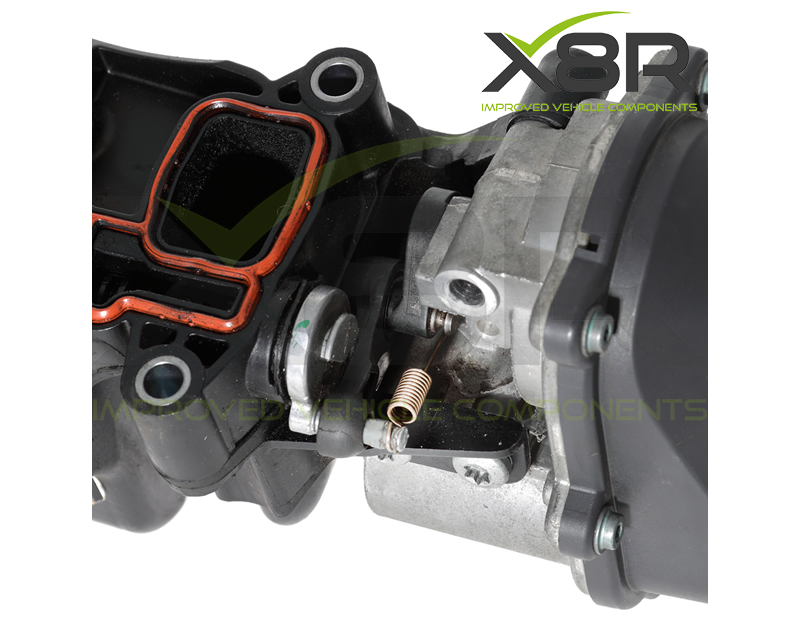

Pohyb klapek v sacím potrubí ovládá elektrický motor V157 nebo V120. Malý plastový doraz v ovládané sestavě se může opotřebovat. Motor potom překročí původní pracovní rozsah a poloha klapek se dostane mimo očekávané hodnoty, což může vyvolat P2015 a související projevy.

Pokud je příčinou právě opotřebení mechanického dorazu, lze jeho funkci obnovit přídavnou konzolou. Není tak nutné automaticky měnit celé sací potrubí nebo ovládací motor. Sada však nenahrazuje vadnou elektroniku motoru ani opravu jiných poškozených částí sání.

ŘEŠENÍ X8R

Konzola se připevní k ovládacímu motoru a vytvoří pevný doraz, který omezí jeho pohyb na původní pracovní rozsah. Podle X8R ji lze použít také preventivně před vznikem této konkrétní závady. Při správné diagnostice jde o lokální opravu bez výměny celého potrubí; tím lze předejít rozsáhlejší demontáži včetně palivových vedení, kterou může výměna sání vyžadovat.

Doraz je CNC obráběný z plného hliníku, leštěný a následně eloxovaný. Spojovací prvky jsou z nerezové oceli. Součástí je také náhradní nerezová pružina ovládacího motoru, protože původní pružina se při montáži může ztratit nebo poškodit.

Výrobce uvádí obvyklou montáž se základním nářadím do 15 minut; skutečný čas závisí na přístupu a stavu součástí. Pro samotnou montáž není podle X8R potřebné programování prostřednictvím VCDS/VAG-COM. Po odstranění popsané mechanické příčiny má příslušné hlášení samo zhasnout; přetrvávající závadu je nutné dále diagnostikovat.

KOMPATIBILITA A OMEZENÍ

Určeno pro vybrané čtyřválcové motory VAG 2.0 TDI common rail z období 2008–2014. Nutnou podmínkou je hliníkové sací potrubí 03L129711E a ovládací motor V157 nebo V120. Výbava se liší podle regionu a provedení vozidla; číslo skutečně namontovaného potrubí vždy ověřte na vozidle, případně podle VIN. Seznam modelů sám o sobě kompatibilitu nepotvrzuje.

Není určeno pro motory V6 TDI ani přeplňované zážehové 2.0. Varianta pro hliníkové a varianta pro plastové potrubí mají rozdílný tvar a nejsou vzájemně zaměnitelné. Označení plastové/hliníkové se zde vztahuje k sacímu potrubí; samotný opravný doraz je hliníkový.

REFERENČNÍ ČÍSLO DÍLU

Referenční číslo určuje opravované potrubí. Balení obsahuje opravný doraz s pružinou, nikoli celé sací potrubí nebo elektrický ovládací motor.

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

Pod kulovým čepem ovládacího motoru vyhledejte nálitek znázorněný v návodu. Šroubovákem Torx T30 uvolněte uvedený šroub, který spojuje motor se sacím potrubím. Horní a spodní část dorazu předběžně srovnejte a lehce spojte imbusovým šroubem. Přitlačte raménko motoru dopředu a nasaďte doraz na nálitek.

Při zachování správného vzájemného zarovnání obou dílů vraťte původní šroub skrz horní část dorazu a dotáhněte upevnění motoru k potrubí. Poté dotáhněte imbusový šroub dorazu. Stlačením raménka ověřte omezení jeho pohybu podle návodu.

Návod pro hliníkové sání popisuje i práci bez demontáže celého potrubí z vozidla: kleštěmi opatrně vyjměte pružinu mezi kulovými čepy, uvolněte tři šrouby ovládacího motoru a naklopením motoru odpojte táhlo. Doraz nasaďte na motor, předběžně zajistěte jeho oba díly a při zpětné montáži připojte kulový čep k ovládacímu raménku. Vraťte všechny tři šrouby, zkontrolujte zarovnání dorazu a nasaďte náhradní pružinu mezi čepy motoru a potrubí.

Společný obrazový návod obsahuje samostatné postupy pro hliníkové i plastové potrubí. Pro X8R0134 použijte část věnovanou hliníkovému sání. PDF najdete v záložce Související soubory a montážní video v záložce Videa; oba podklady jsou anglicky. Pokud si nejste postupem jistí, svěřte montáž odbornému servisu.

TECHNICKÉ PARAMETRY
