horntools Winch Box mobilní naviják 12 V – 1,8 t

Mobilní tah bez trvale zabudovaného navijáku

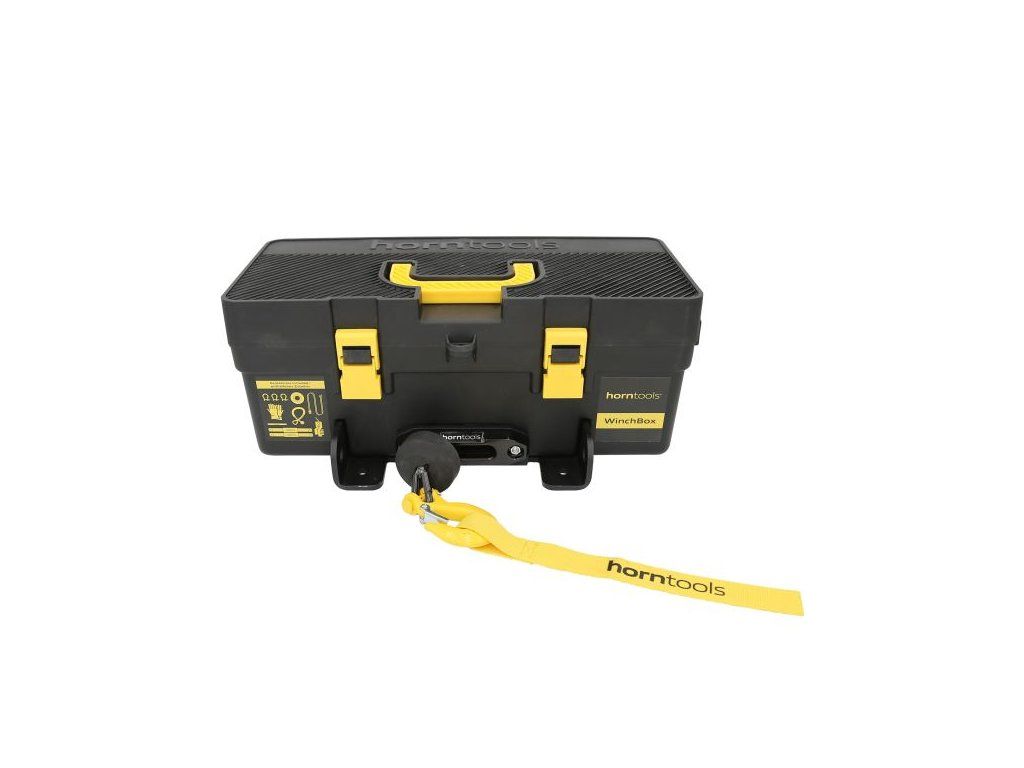

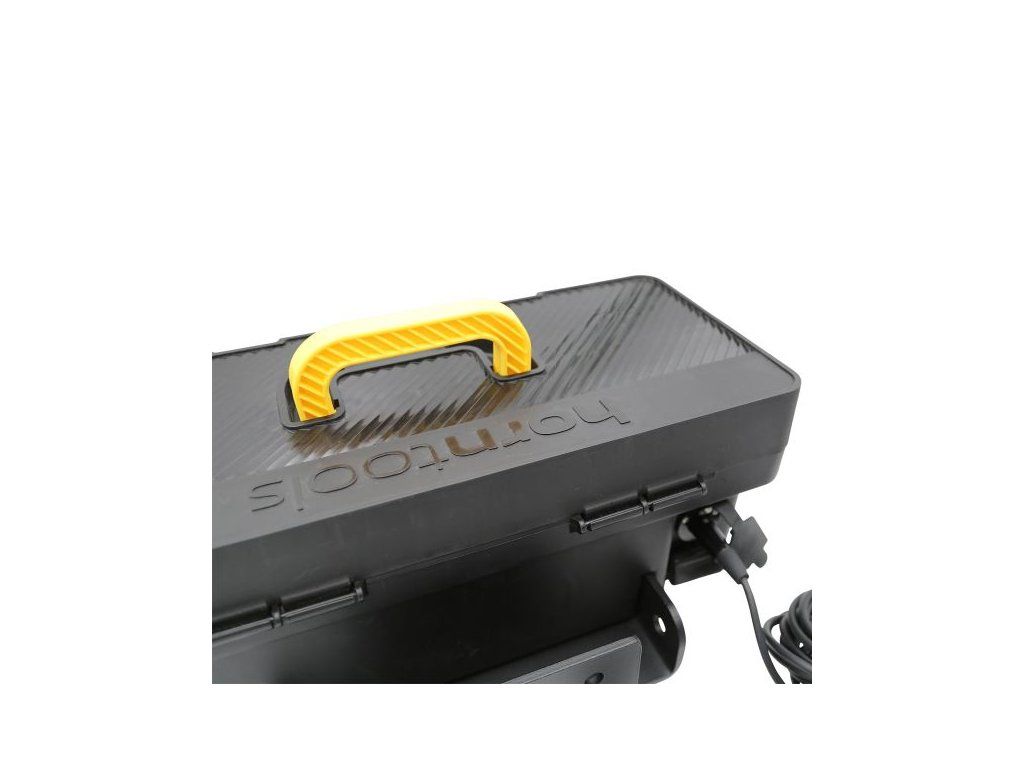

horntools Winch Box spojuje elektrický naviják Zeta 1,8 t, syntetické lano a vyprošťovací příslušenství v přenosném boxu. Připojuje se k napájení 12 V a umožňuje přizpůsobit místo použití aktuální situaci – například při nakládání na přívěs nebo při práci v terénu.

Upevnění podle způsobu použití

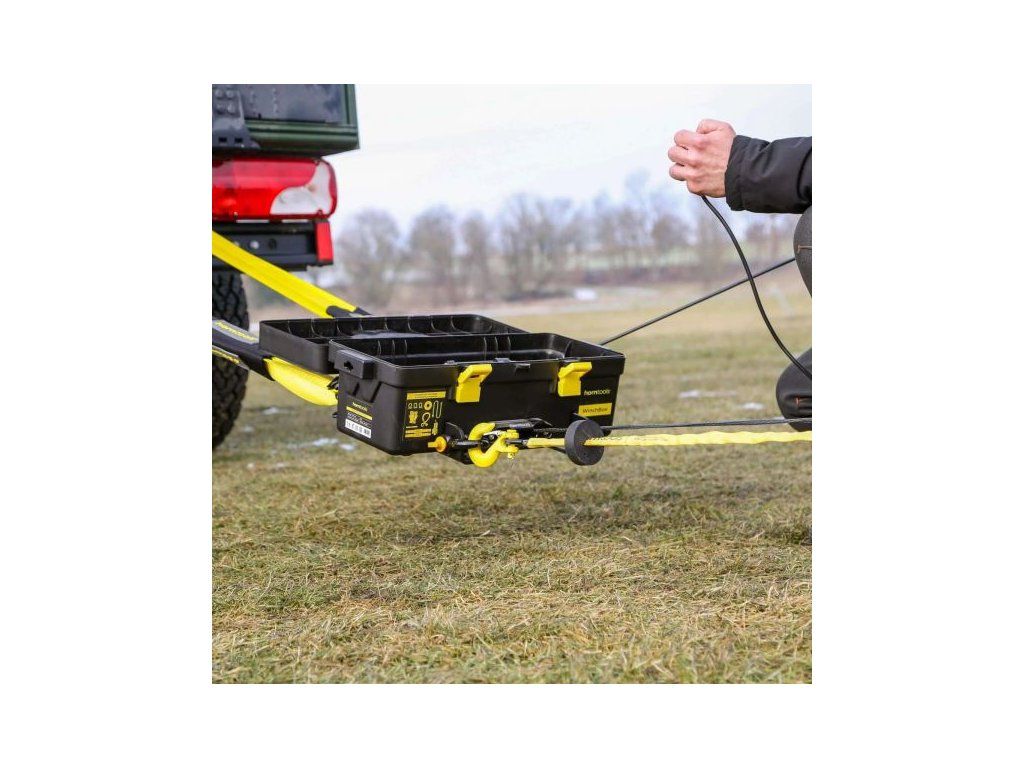

Pro mobilní použití se dodané popruhy připojují k zadním třmenům montážní desky a vedou kolem vhodného kotevního bodu. Nesmějí se dotýkat ostrých hran ani horkých částí. Nosnost kotevního bodu musí odpovídat působícím silám.

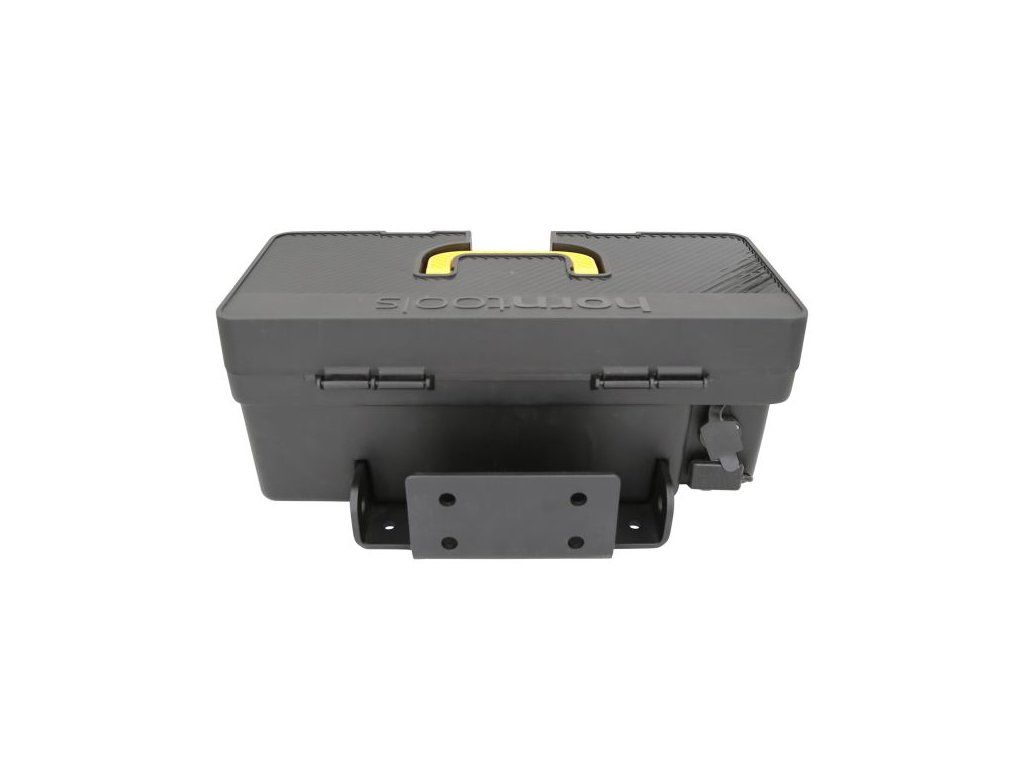

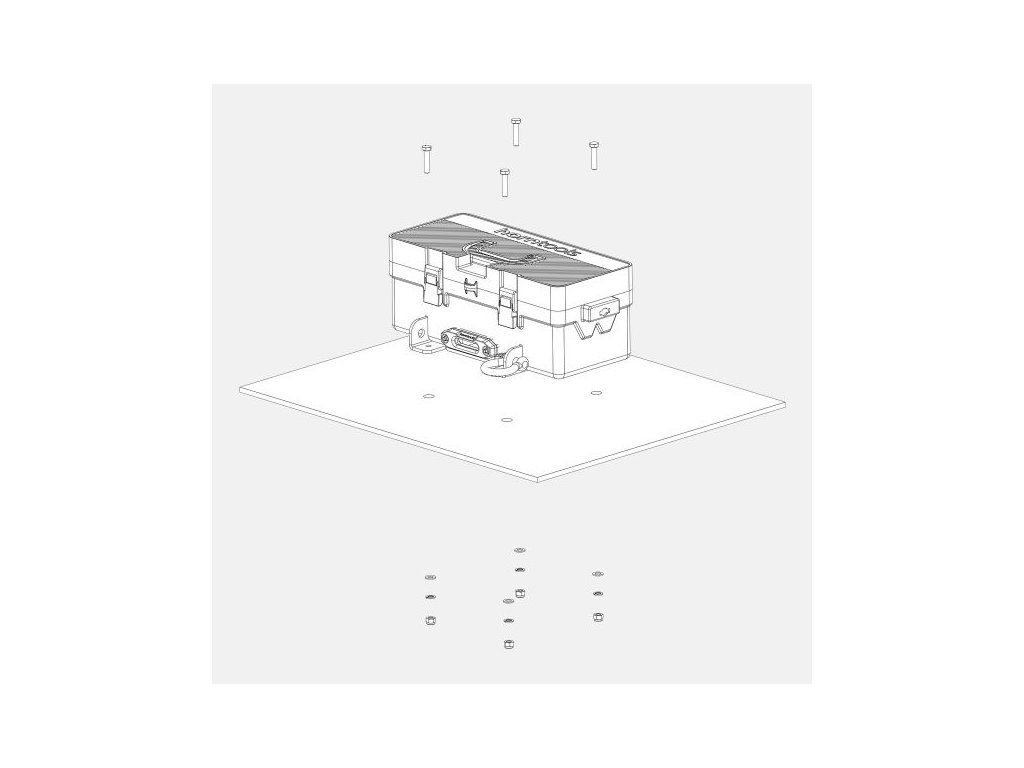

Box lze také připevnit čtyřmi vnějšími šrouby k dostatečně únosné konstrukci; návod požaduje montážní podklad o tloušťce alespoň 6 mm. Postup montáže, použití výztuh a případné vedení lana přes kladku je nutné dodržet podle návodu. Samotná tloušťka desky nezaručuje únosnost celé konstrukce.

Výrobce popisuje i pevné upevnění dvěma šrouby se spodní ocelovou výztuhou. Před vložením výztuhy je nutné uvolnit spojku a odvinout potřebnou část lana; po dokončení montáže a zapojení se lano navine motorem. Přesné uspořádání obou způsobů upevnění je uvedené v návodu.

Přenosná sestava se uplatní také u lodních přívěsů, při přitahování vybavení na ložnou plochu nebo při manipulaci s ulovenou zvěří. Vždy je nutné zvolit odpovídající kotvení a dodržet dovolené zatížení.

Lano a ovládání

Syntetické lano má délku 16 m a průměr 5 mm. Součástí je kabelový ovladač. Dodatečné bezdrátové ovládání musí být určené přímo pro Winch Box; ostatní bezdrátové ovladače horntools s tímto modelem nejsou kompatibilní.

Technické údaje

Tah, rychlost a odběr

Údaje platí pro první vrstvu lana. S dalšími vrstvami se dostupná tažná síla snižuje.

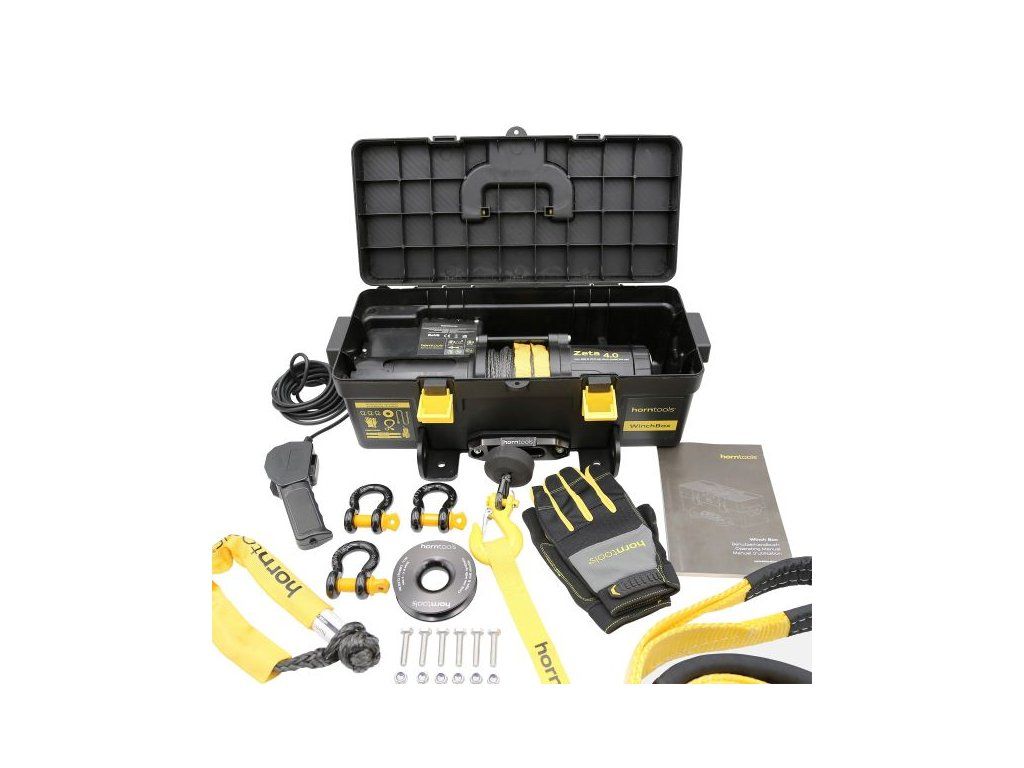

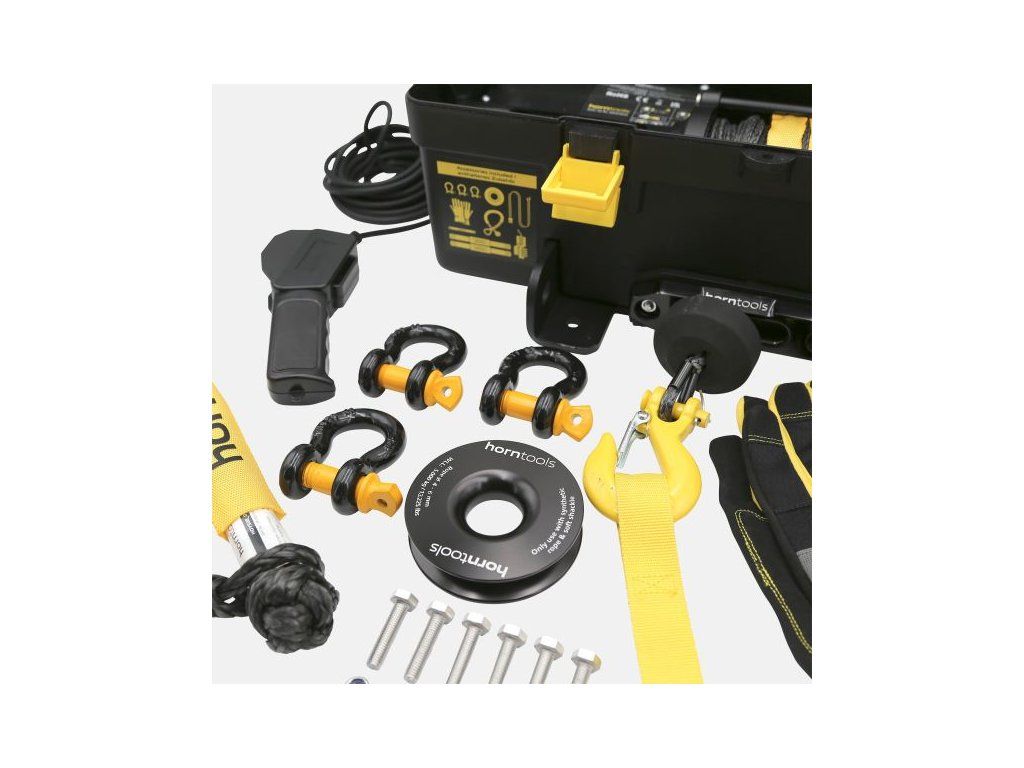

Obsah sady

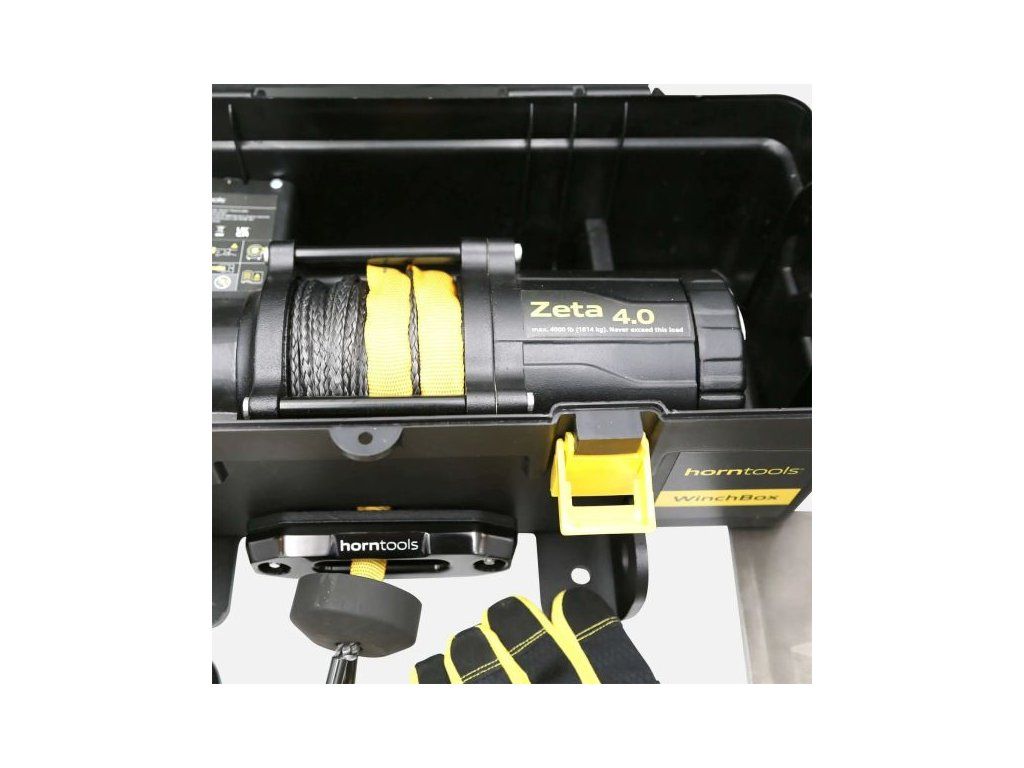

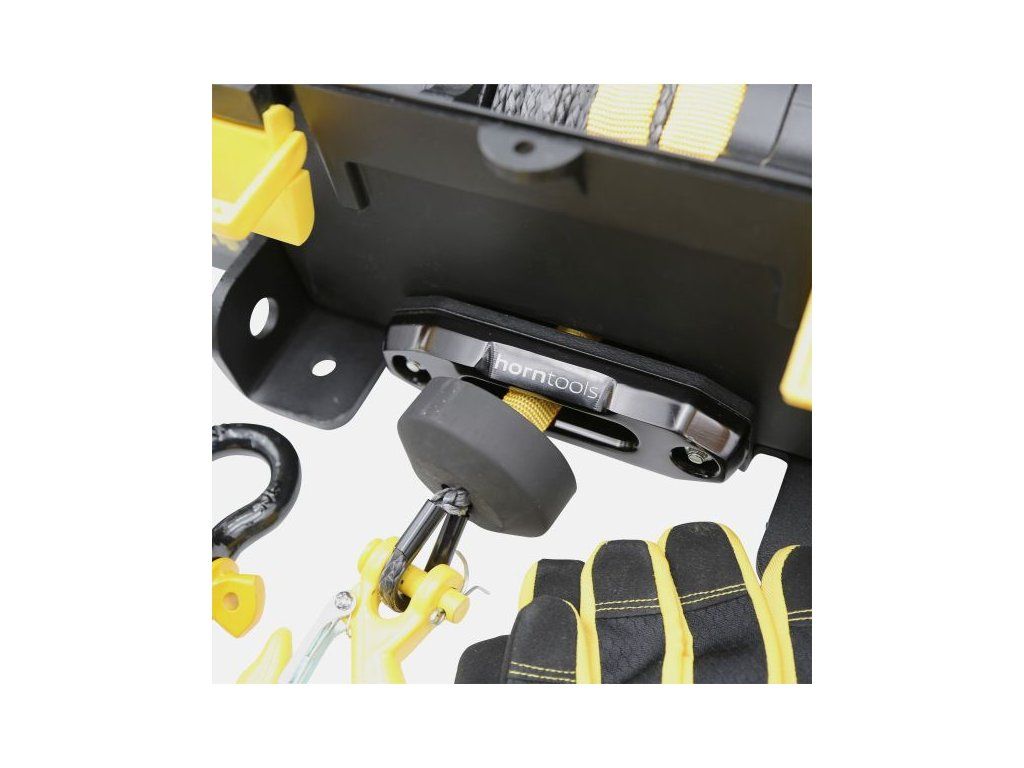

• Naviják Zeta 1,8 t v boxu, montážní deska a hliníkový průvlak
• Syntetické lano 5 mm × 16 m
• Kladka s pracovním zatížením WLL 5 t
• Měkký třmen s pracovním zatížením WLL 4 t

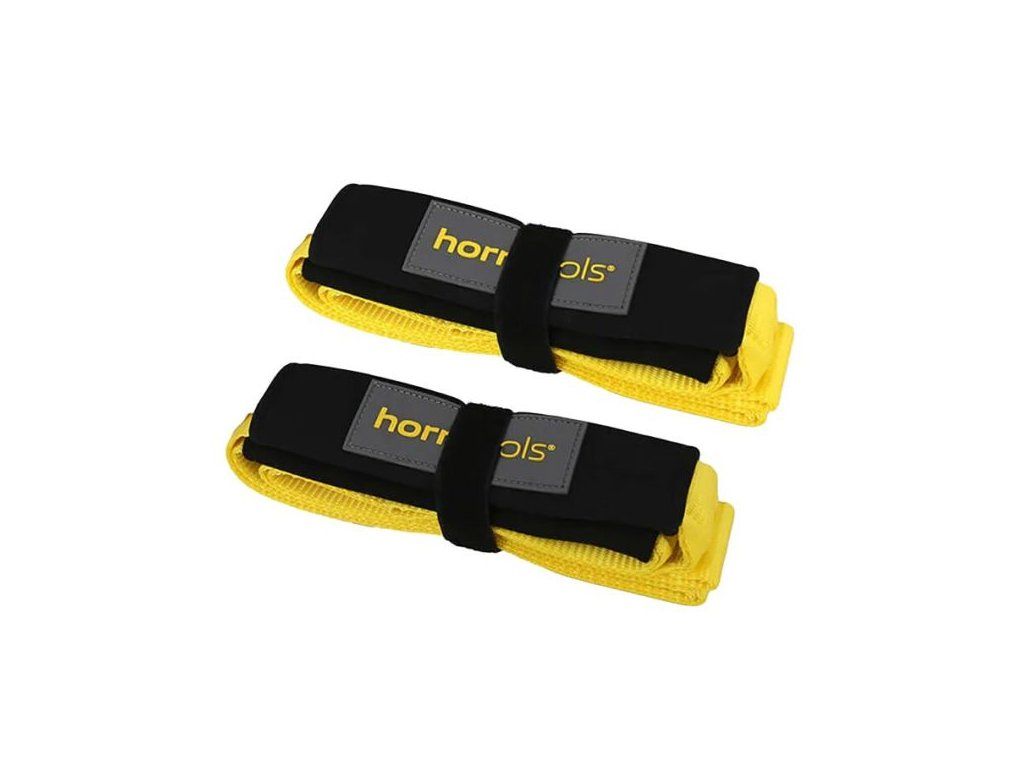

• 2 ochranné popruhy ke stromu, každý 2,5 m, WLL 2 t
• 3 obloukové třmeny, každý WLL 2 t

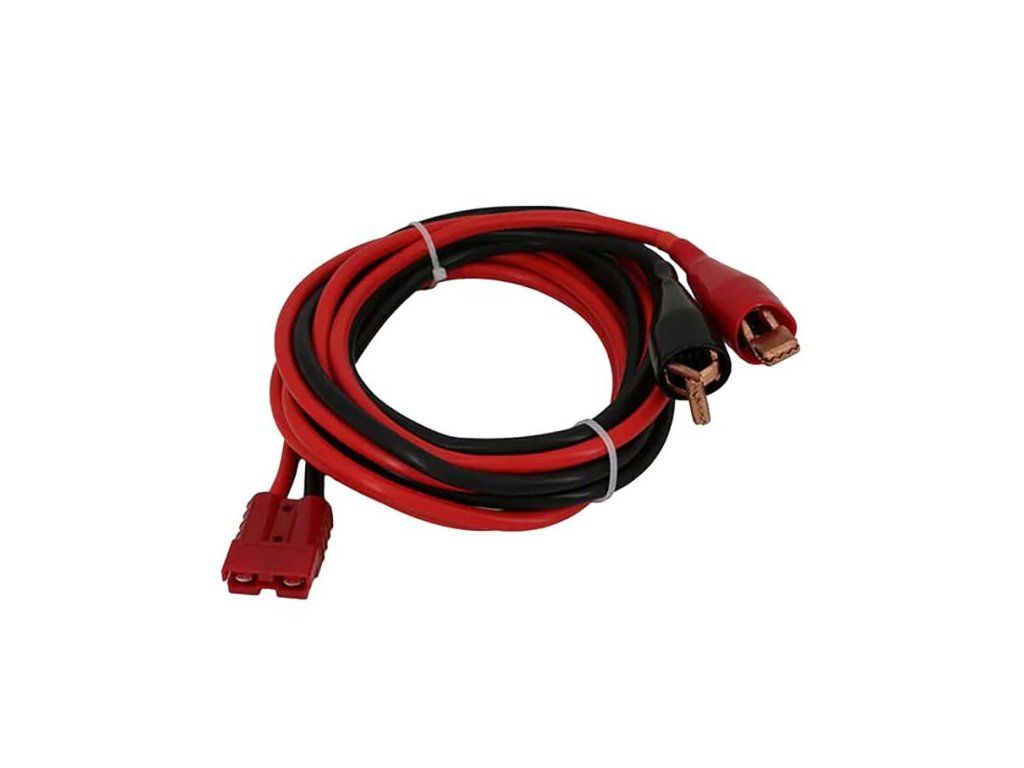

• Kabelový ovladač, napájecí kabely a rukavice

Bezpečné použití

Naviják není určený pro svislé zvedání břemen ani přepravu osob. Na bubnu musí zůstat nejméně pět závitů lana. Před použitím zkontrolujte lano, kotevní body a spojovací prvky; při práci se nezdržujte v dráze napnutého lana a používejte rukavice.

Naviják není určený pro nepřetržitý chod. Dodržujte přestávky pro chlazení, elektrické zapojení i další pokyny návodu. Pracovní zatížení jednotlivých prvků sady nezvyšuje jmenovitou tažnou sílu navijáku.
