Clesana napájecí modul Power-Management C1 – bez kabelů
Kód: 301/735
Související produkty
Detailní popis produktu

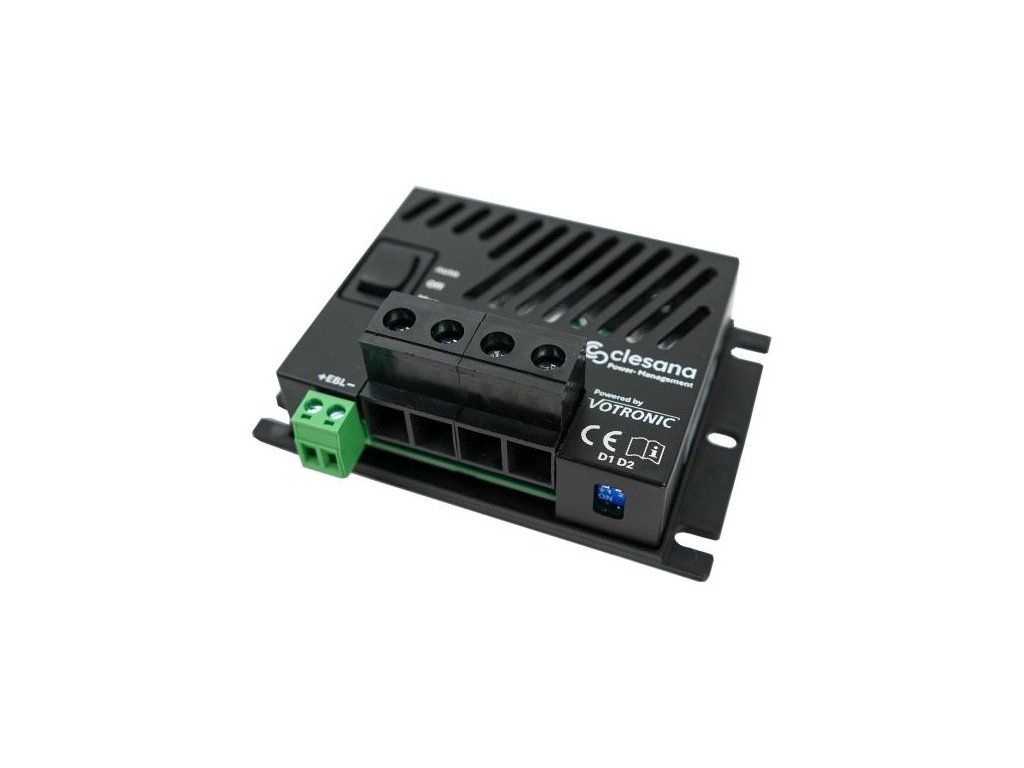

Clesana napájecí modul Power-Management C1 – bez kabelů
Clesana Power-Management spojuje spínací relé a DC/DC nabíječku pro napájení toalety C1. Může pracovat přímo s palubní baterií jako relé s nízkým pohotovostním odběrem nebo s přídavnou podpůrnou baterií, kterou průběžně dobíjí.
Při zapojení s podpůrnou baterií dodává tato baterie proud potřebný pro zatavování. Modul řídí provoz přes 12V vstup EBL a v automatickém režimu zajišťuje její dobíjení. Při výpadku palubního napájení lze toaletu přepnout na ruční provoz z nabité podpůrné baterie.
Přepínač nabízí polohy Off, Auto a Man. Nastavení odpovídající typu palubní a podpůrné baterie se provádí před uvedením do provozu. Samotný modul umožňuje individuální instalaci. Pro budoucí přechod na podpůrnou baterii je potřeba doplnit odpovídající kabelové sady a baterii.
Hlavní vlastnosti
- Relé a DC/DC nabíječka v jednom modulu
- Pohotovostní odběr pod 5 mA
- Nabíjení podpůrné baterie až 2,6 A
- Výstup pro C1 až 22 A
- Volba Off / Auto / Man
- Vyrobeno v Německu
Kompatibilita a omezení
| Použití | Informace |
|---|---|
| Toaleta | Clesana C1. |
| Elektrická instalace | Pouze 12 V; modul není určen pro 24V baterii. |
| Podpůrná baterie | Musí odpovídat požadavkům návodu a zvolené kombinaci baterií. Není součástí dodávky. |
| Napájecí vedení | Režim s podpůrnou baterií vyžaduje vstup alespoň 3 A; přímý reléový provoz vedení dimenzované alespoň na 22 A. |
Obsah balení
| Množství | Položka |
|---|---|
| 1 | Modul Clesana Power-Management |
| Samostatně | Kabelová sada k baterii, kabelová sada k toaletě a podpůrná baterie |
Technické parametry
| Parametr | Hodnota |
|---|---|
| Jmenovité napětí | 12 V DC |
| Rozsah vstupu EBL | 10,5–15 V |
| Odběr v pohotovosti | < 5 mA |
| Maximální odběr vstupu EBL | 3 A |
| Maximální nabíjecí proud | 2,6 A |
| Maximální výstupní proud pro C1 | 22 A |
| Výstupní napětí | 12–14,8 V |
| Typy baterií | Olověná kyselinová, AGM, gelová nebo LiFePO4 podle nastavení |
| Šířka × hloubka × výška modulu | 105 × 78 × 40 mm |
| Hmotnost samotného modulu | Přibližně 92 g |
| Provozní teplota | −20 až +45 °C |
| Krytí | IP2X |
| Relativní vlhkost | Max. 95 %, bez kondenzace |
| Země výroby | Německo |
Použití a údržba
Montáž a nastavení svěřte kvalifikovanému technikovi. Instalujte v suchém prostoru, chráněném před vlhkostí a kapalinami. Před zapojováním odpojte napájení a ověřte polaritu. Přepínače typu baterie nenastavujte za provozu. Zapojení, jištění a průřezy vodičů zvolte podle aktuálního návodu; záporný vývod toalety ani podpůrné baterie se při příslušném zapojení nesmí spojovat přímo s kostrou vozidla.
Doplňkové parametry
| Kategorie: | Zatavovací WC |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.3 kg |
| EAN: | 7649989633316 |
| Typ produktu: | Řídicí modul |
Clesana Power-Management – funkce (EN)
Clesana Power-Management – montáž (EN)
Clesana Power-Management Installation
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
| Výrobní společnost : | Clesana AG |
|---|---|
| Adresa : | Werdenstrasse 72, CH-9472 Grabs, Switzerland |
| E-mail : | mail@clesana.com |
