X8R opravné lanko tlačítka ruční brzdy pro Ford Galaxy a S-Max (2006–2015)

X8R opravné lanko tlačítka ruční brzdy pro Ford Galaxy a S-Max (2006–2015)

Sada X8R0157 nahrazuje přetržené lanko mezi tlačítkem a západkou v páce mechanické ruční brzdy. Opravuje její uvolňovací mechanismus a umožňuje zachovat původní páku. Je určena pro Ford Galaxy III a S-Max I s odpovídajícím provedením páky.

PŘÍZNAKY ZÁVADY

Páka ruční brzdy zůstává zablokovaná v horní poloze a nelze ji spustit. Tlačítko je možné stisknout, ale západka se neuvolní. Tyto příznaky mohou ukazovat na přetržené vnitřní lanko; před výměnou je potřeba zkontrolovat mechanismus a potvrdit příčinu závady.

ZÁVADA A JEJÍ PŘÍČINA

Od odpruženého tlačítka vede tenké lanko k západce, která uvolňuje páku. Podle X8R je původní lanko pro toto namáhání příliš tenké a navíc pracuje v ostrém ohybu. V tomto místě se postupně opotřebovává a může prasknout. Výměna celé páky za stejné původní provedení zachovává také konstrukci lanka.

U původního řešení se koncovka vytváří speciálním nástrojem až po provlečení lanka. Předem pevně osazená koncovka proto protahování původní cestou komplikuje. Opravná sada X8R používá samostatný upevňovací díl, který umožňuje zajistit lanko po jeho zavedení do mechanismu.

ŘEŠENÍ X8R

X8R dodává silnější vinuté lanko z nerezové oceli a přesně CNC obráběný hliníkový díl se spojovacím materiálem. Lanko se protáhne mechanismem a upevní v tomto dílu u západky. Konstrukce usnadňuje výměnu poškozeného lanka a obnovuje funkci uvolňovacího tlačítka bez výměny celé páky.

Montáž se provádí na páce demontované z vozidla. Důležité je dodržet vedení lanka kolem původního nylonového pouzdra, správné napnutí a zajištění koncovky. Podrobný postup ukazují montážní návod a videa přiložená k produktu.

KOMPATIBILITA A OMEZENÍ

Výrobce potvrzuje použití pro mechanismy vozidel s levostranným i pravostranným řízením. Určeno pro vyobrazenou mechanickou páku s uvolňovacím tlačítkem. Sada opravuje vnitřní lanko páky; před objednáním porovnejte provedení mechanismu a referenční čísla. Celá páka ruční brzdy na montážních fotografiích není součástí balení.

REFERENČNÍ ČÍSLA DÍLŮ

Kód opravné sady je X8R0157. Uvedená referenční čísla označují související mechanismus, nikoli kompletní obsah dodávky.

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

Po demontáži páky se opatrně sejme měkká rukojeť a odstraní oba zbytky původního lanka. Nové lanko se zavede shora, vede kolem nylonového pouzdra a uloží na dno příslušného kanálku. Nesmí se omotat kolem vnitřních částí mechanismu. Návod doporučuje namazat místo ostrého ohybu na nylonovém pouzdru.

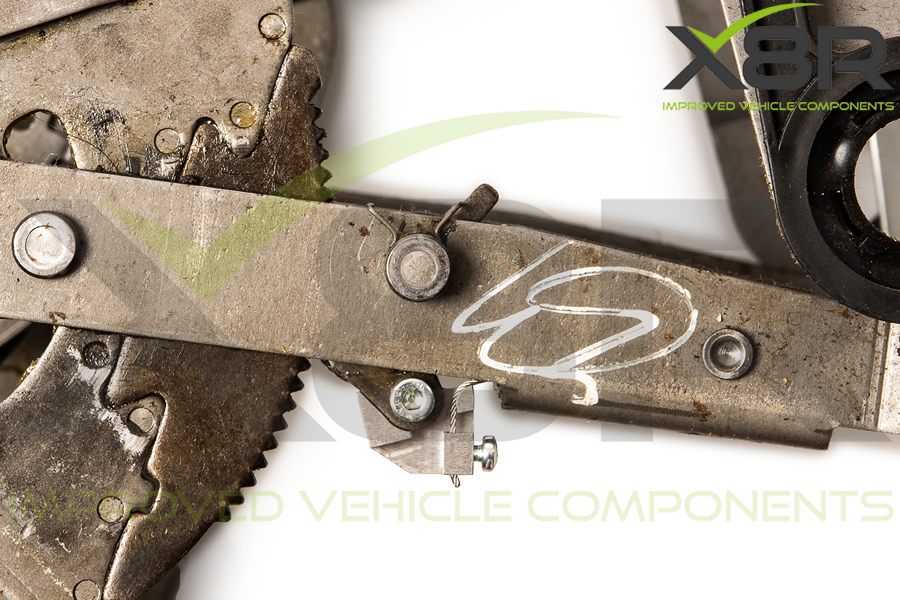

Hliníkový díl se připevní k západce a koncovka lanka se usadí do tlačítka rukojeti. Napnutí a konečné sevření lanka se podle návodu nastavují při stisknutém tlačítku a západce v uvolněné poloze. Po zajištění se přebytečný konec odstřihne. Výrobce doporučuje použít přípravek pro zajištění závitů. Pro montáž si připravte také mazivo.

Po montáži ověřte volný pohyb lanka, uvolnění západky při stisknutí tlačítka a její návrat po jeho puštění. Při nejistotě svěřte opravu odbornému servisu, jak doporučuje montážní návod. PDF je v souvisejících souborech a dvě montážní videa v záložce Videa; podklady jsou v angličtině.
