X8R membránové těsnění ventilového bloku EAS pro Range Rover P38 a Classic

X8R membránové těsnění ventilového bloku EAS pro Range Rover P38 a Classic

Membrána uvnitř ventilového bloku patří mezi těsnicí prvky systému EAS. X8R0011 umožňuje vyměnit opotřebené membránové těsnění při opravě původního bloku.

Příznaky závady

Vzduch z EAS uniká, ale při kontrole jednotlivých součástí se nedaří najít viditelnou netěsnost. Vozidlo může pomalu klesat, zůstat spuštěné na dorazech nebo se nemusí zvedat. V krajním případě přestane vzduchové pérování fungovat.

Tyto příznaky mohou souviset s membránou nebo s O-kroužky ventilového bloku; samy o sobě neurčují místo závady.

Příčina závady

Membránové těsnění se postupně opotřebovává a přestává správně těsnit. Únik tlaku nutí kompresor pracovat častěji a déle, což jej může přetížit a vést až k poruše systému EAS.

Při výměně membrány X8R doporučuje zároveň obnovit O-kroužky ventilového bloku. Netěsnosti mohou vznikat v obou místech, takže výměna samotné membrány nemusí odstranit všechny úniky.

Řešení X8R

Náhradní membrána X8R je vyrobena stejným způsobem jako původní těsnění. Její provedení je určené pro správnou funkci původního ventilového bloku EAS.

X8R upozorňuje, že nevhodná konstrukce náhradní membrány může způsobit prodloužený běh kompresoru a jeho přehřátí. Při opravě proto záleží na správném provedení těsnění i jeho montáži.

Kompatibilita a omezení

U vozů Citroën a LDV závisí použití na konkrétním provedení ventilového bloku. Před výběrem porovnejte původní membránu a těsnicí uložení; shoda samotné značky vozidla nestačí.

Referenční čísla dílů

Čísla označují sestavu ventilového bloku, pro kterou je opravný díl určen. Objednací kód samotného membránového těsnění je X8R0011.

Obsah balení

Ventilový blok na fotografiích ukazuje umístění těsnění a není součástí dodávky.

Montáž a použití

Před demontáží je nutné systém EAS odtlakovat vhodným diagnostickým nástrojem. Po odtlakování nechte zapalování vypnuté až do dokončení opravy. Při vyjímání ventilového bloku označte vzduchové vedení a jednotlivé součásti, aby se vrátily na správné místo.

Membránová část bloku se uvolňuje čtyřmi šrouby s vnitřním šestihranem. Původní membránu, její středový díl a pružinu při demontáži uschovejte.

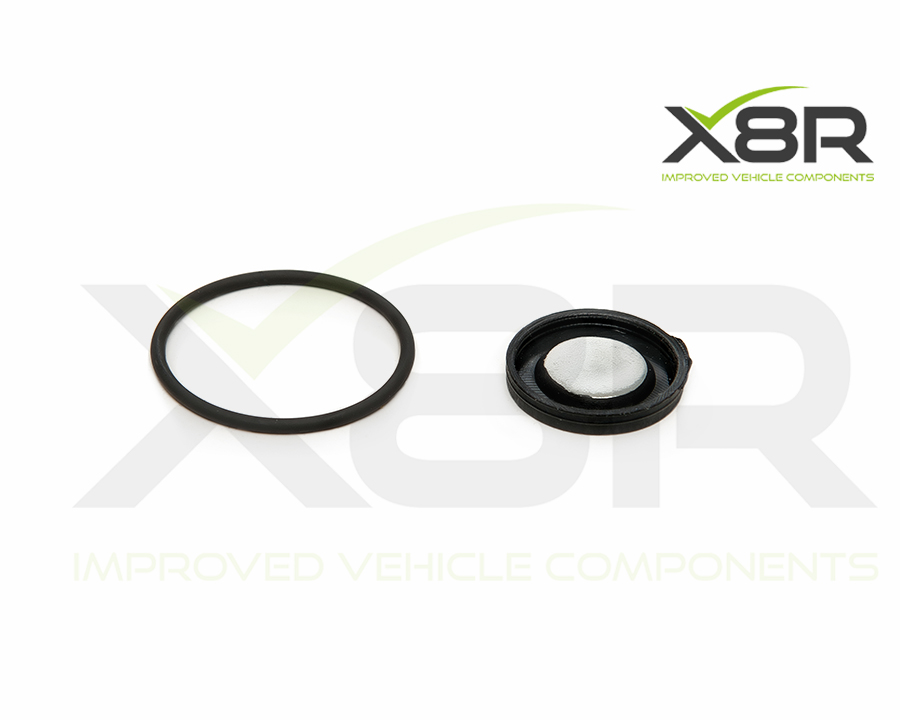

Z původního těsnění se vyjme středový díl a vloží se do nové membrány. Poté se membrána usadí a vrátí se původní pružina; návod její opětovné osazení výslovně zdůrazňuje. Součástí postupu je také výměna obvodového O-kroužku kolem membrány.

V záložce Návody a soubory je anglický obrazový návod X8R k opravě ventilového bloku. Zahrnuje výměnu membrány i širší postup obnovy O-kroužků; samotná výměna membrány je popsána v kroku 8. Nejde o seznam součástí balení X8R0011.
