X8R mosazná ozubená kola pohonu křidélek střechy pro Opel Astra H TwinTop – 2 ks (2006–2010)

X8R mosazná ozubená kola pohonu křidélek střechy pro Opel Astra H TwinTop – 2 ks (2006–2010)

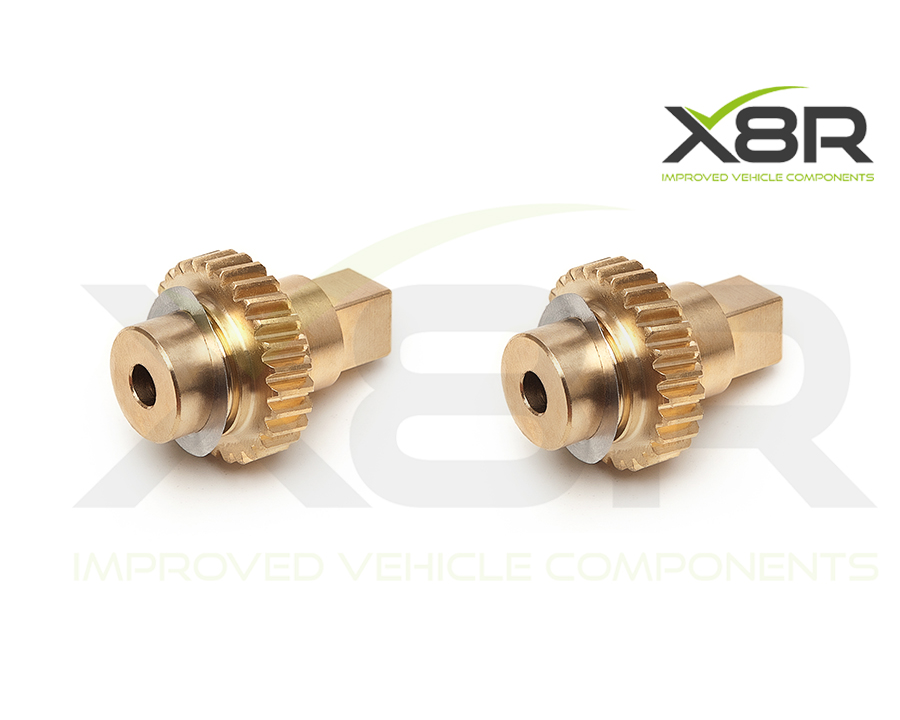

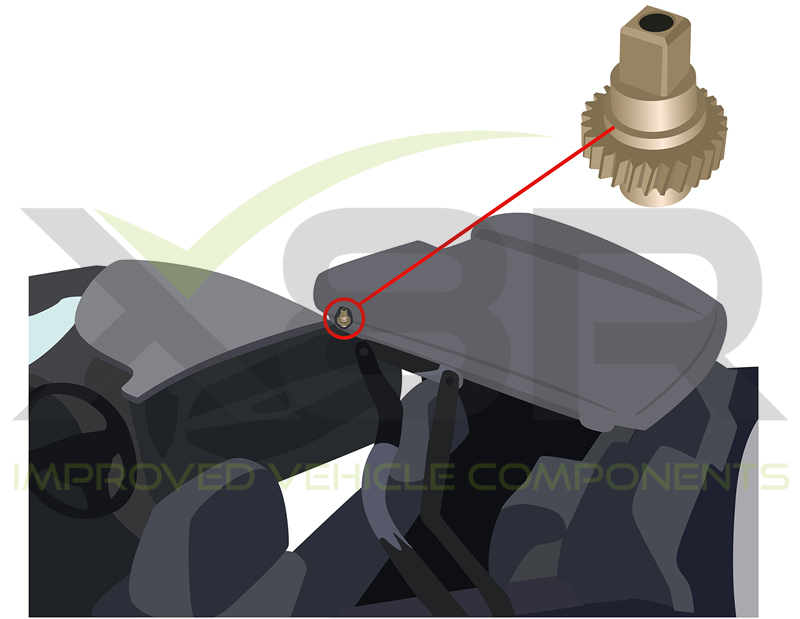

Sada X8R0052 obsahuje dvě přesně obráběná mosazná ozubená kola pro motorky bočních křidélek zadní odkládací plochy vozu Opel Astra H TwinTop. Nahrazují původní plastová kola a umožňují opravit převod uvnitř pohonu bez výměny celého motorku.

PŘÍZNAKY ZÁVADY

Střecha se otevře, ale při zavírání se pohybuje dlouho nebo se v části dráhy zastaví. Boční křidélka mohou zůstat vysunutá, nevyklápět se či nesklápět, případně se pohybovat pomalu, nepravidelně nebo pouze v části svého rozsahu. Tyto příznaky mohou ukazovat na opotřebení ozubeného kola; před opravou je potřeba zkontrolovat skutečnou příčinu.

ZÁVADA A JEJÍ PŘÍČINA

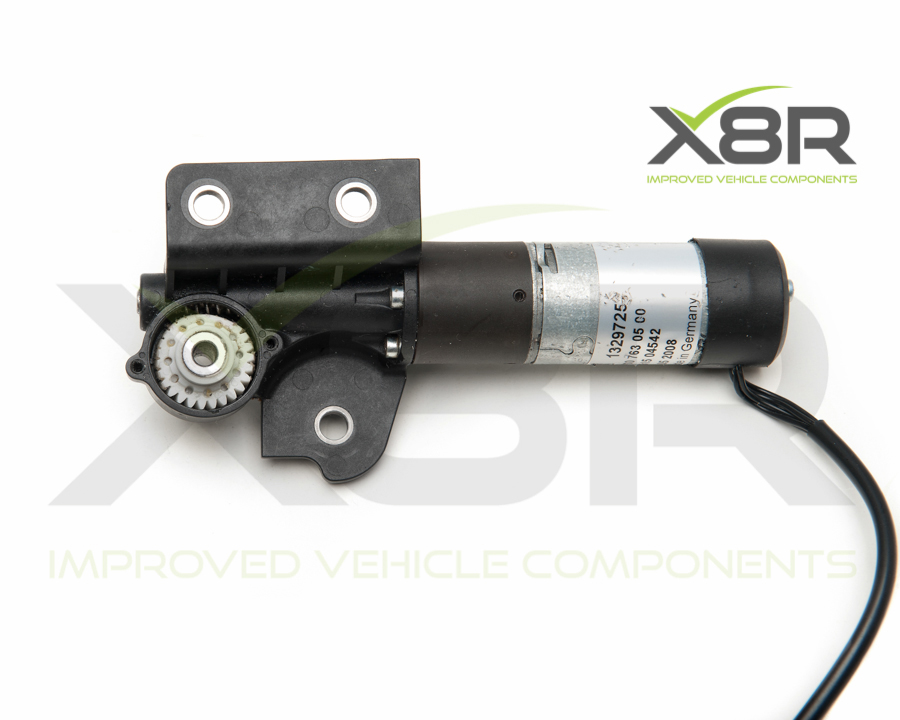

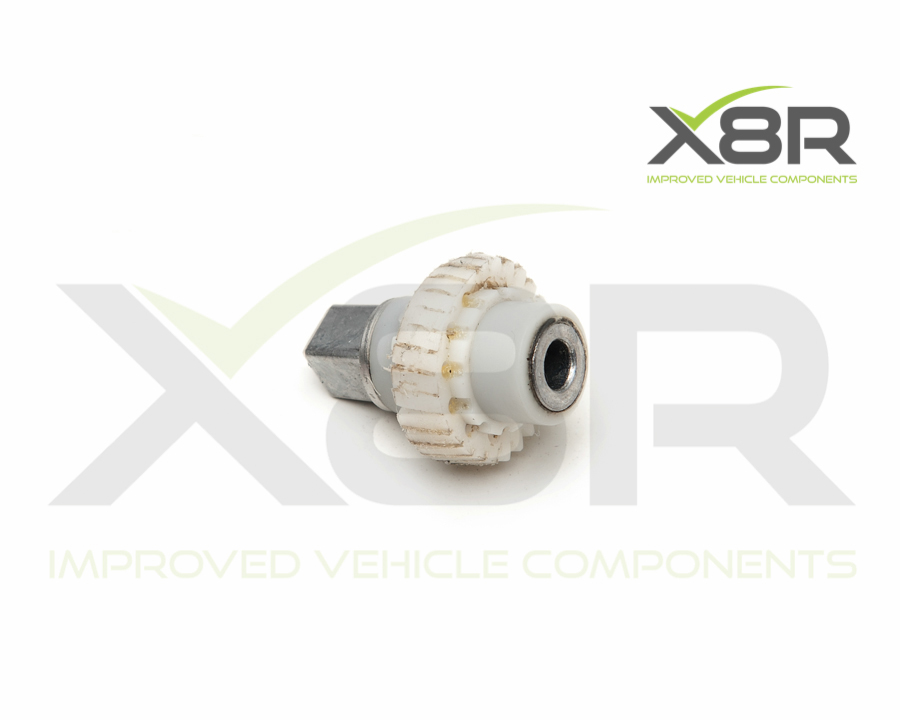

Uvnitř motorku křidélka pracuje původní plastové ozubené kolo s kovovým šnekovým převodem. Plastové zuby se postupně opotřebovávají nebo strhnou a pohon přestane správně přenášet pohyb. Křidélko se potom může zasekávat a narušovat otevírání nebo zavírání střechy.

Podle X8R bývají ostatní části této jednotky postiženy méně často než plastové kolo. Výměna celého motorku by znovu přinesla sestavu s původním plastovým převodem. Samostatné mosazné kolo umožňuje vyměnit právě opotřebenou součást; lze je použít i preventivně před jejím selháním.

ŘEŠENÍ X8R

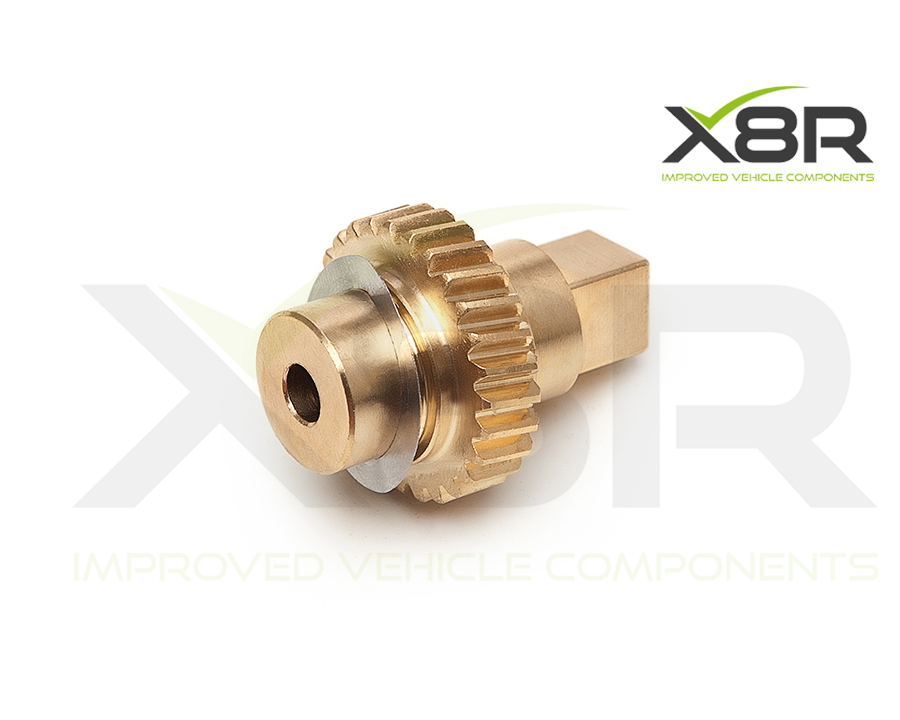

Náhradní kola jsou vyrobena z mosazi přesným CNC obráběním, nikoli odléváním. Materiál i geometrie jsou zvolené pro spolupráci se stávajícím převodem motorku a jeho plynulý chod. Vyměňuje se ozubené kolo, ostatní použitelné součásti pohonu zůstávají zachované.

Výrobce uvádí zkoušku více než 10 000 pohybů bez měřitelného opotřebení mosazného kola nebo šnekového převodu a ověření ve vozidle. X8R doporučuje vyměnit kola v levém i pravém motorku současně; tato sada obsahuje oba potřebné kusy.

KOMPATIBILITA A OMEZENÍ

Sada je určena pro uvedený mechanismus verze TwinTop. Neobsahuje motorky, křidélka ani celou střešní jednotku. Před objednáním porovnejte provedení pohonu a jeho označení.

REFERENČNÍ ČÍSLA DÍLŮ

Uvedená čísla označují celé motorky, pro jejichž opravu jsou kola určena. Kód dodávané sady ozubených kol je X8R0052.

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

Podle návodu přerušte pohyb střechy v poloze, kdy jsou křidélka plně vysunutá. Odpojte elektrický konektor motorku a uvolněte šrouby sestavy křidélka s motorkem. Při práci v mechanismu zabraňte nechtěnému pohybu střechy; pokud si postupem nejste jistí, svěřte opravu odbornému servisu.

Šroubem Torx oddělte křidélko od motorku a uschovejte podložku. Vyšroubujte dva křížové šrouby krytu motorku a kryt opatrně uvolněte. Vyjměte staré kolo; někdy zůstane v krytu. Kovovou podložku na horní straně kola uschovejte pro nové ozubené kolo.

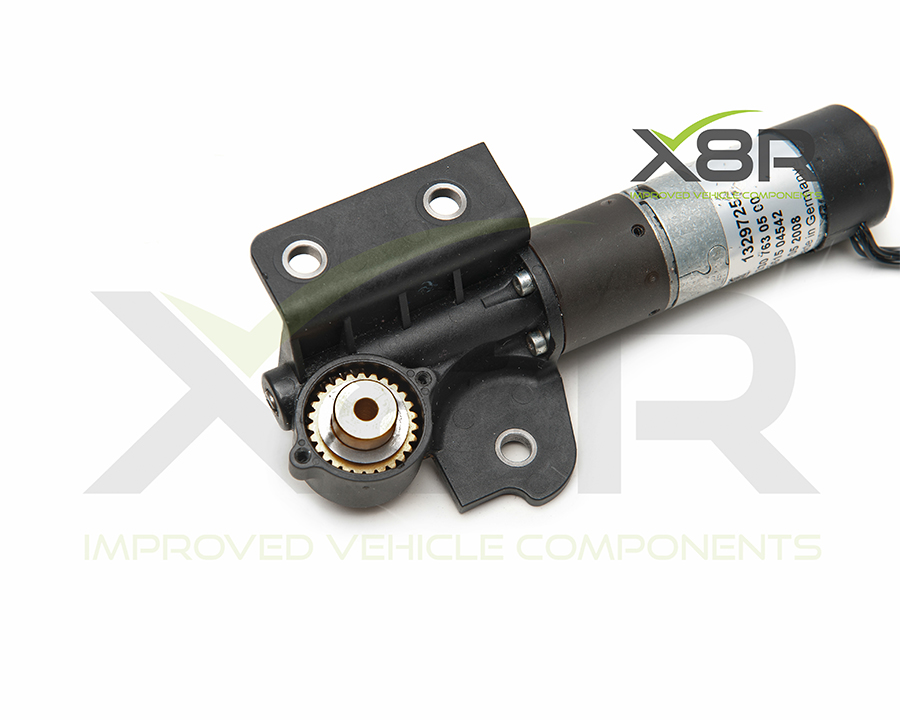

Nové kolo před montáží namažte tak, aby mazivo bylo ve všech zubech, a přebytek setřete. Nasaďte původní kovovou podložku, vložte kolo do motorku, vraťte kryt a upevněte jeho dva šrouby. Motorek znovu spojte s křidélkem.

Plochým šroubem na boku motorku lze převodem ručně otáčet, ověřit chod a upravit úhel křidélka. Před vrácením sestavy do vozidla musí být křidélko opět plně vysunuté. Po sestavení zkontrolujte funkci; postup zopakujte u druhého pohonu. Jednotlivé kroky jsou podrobně znázorněné v PDF a montážním videu.
