X8R nerezová rukojeť odkládací schránky pro Citroën C4 (2004–2010)
Kód: X8R0019
Detailní popis produktu
X8R nerezová rukojeť odkládací schránky pro Citroën C4 (2004–2010)
Rukojeť X8R0019 nahrazuje poškozené madlo víka odkládací schránky. Je vyrobena z nerezové oceli a používá uchycení původní rukojeti. Při nepoškozených úchytech tak lze obnovit ovládání schránky bez výměny celého víka.
Příznaky závady
Prasklá rukojeť neumožňuje běžné otevření schránky, případně schránka zůstává trvale otevřená. Samotné poškození madla proto může výrazně omezit její používání.
Závada a její příčina

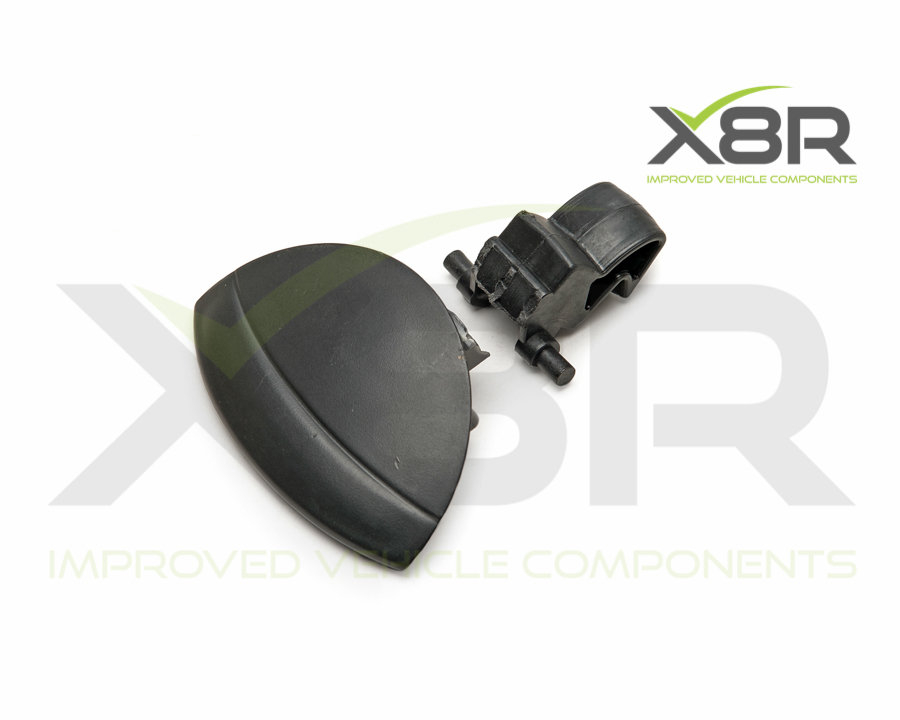

Původní plastová rukojeť je náchylná k prasknutí při zvýšeném namáhání. Pokud se ve víku schránky zasekne předmět, při otevírání se na madlo přenese větší síla a může se zlomit. Výměna celé sestavy víka přitom nemusí být nutná, pokud jsou ostatní části a úchyty v pořádku.
Řešení X8R

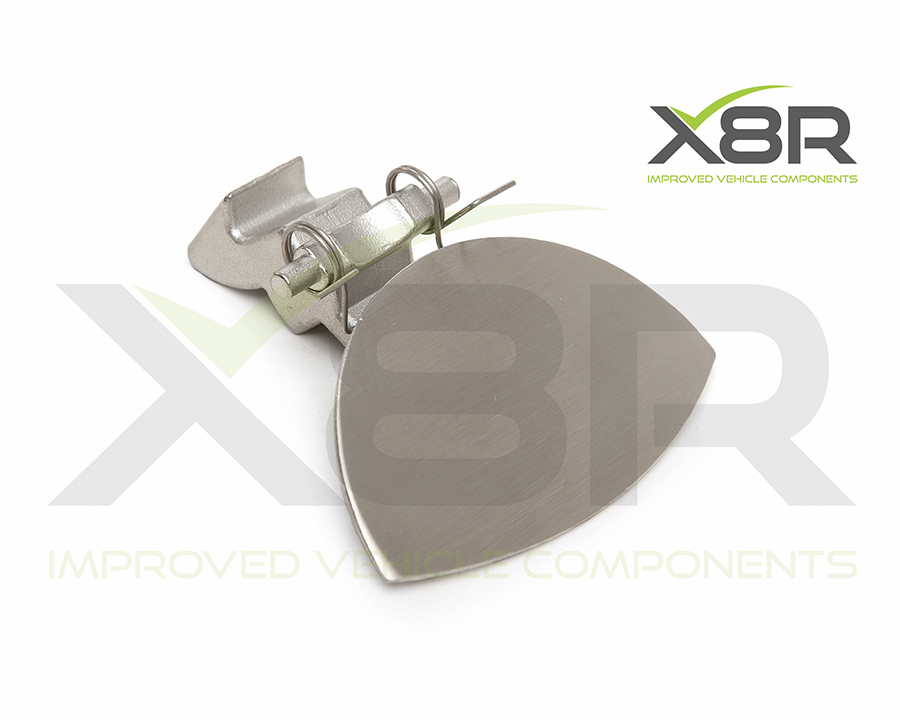

Nerezová rukojeť zapadá do původních úchytů a ovládá víko stejným způsobem jako plastový díl. Ocelové provedení nahrazuje namáhanou plastovou součást a mění viditelný povrch madla na kovový.
Součástí balení je pružina rukojeti. Při montáži je nutné zachovat správnou orientaci pružiny a zasazení madla do obou bočních úchytů.
Kompatibilita a omezení
| Vozidlo / provedení | Určení |
|---|---|
| Citroën C4 | 2004–2010 |
| Karosářské verze | 3dveřové kupé, 5dveřový hatchback, 4dveřový sedan |
| Další uvedená označení | Citroën C-Triomphe, C-Quatre, C4 Pallas |
| Podmínka montáže | Odpovídající rukojeť a nepoškozené původní úchyty ve víku |
Před objednáním porovnejte tvar rukojeti a způsob uchycení s fotografiemi. Sada obsahuje pouze rukojeť a pružinu; celé víko ani těleso odkládací schránky nejsou součástí balení.
Referenční čísla dílů
Následující čísla označují související víka odkládací schránky. Rukojeť je opravným dílem jejich ovládání, nikoli náhradou celé sestavy víka.
| Součást | Referenční čísla |
|---|---|
| Víko odkládací schránky | 8218 N1, 8218 N2, 8218 N3, 8218 Q1, 8218 N5, 8218 N6, 8218 N7, 8252 AW |

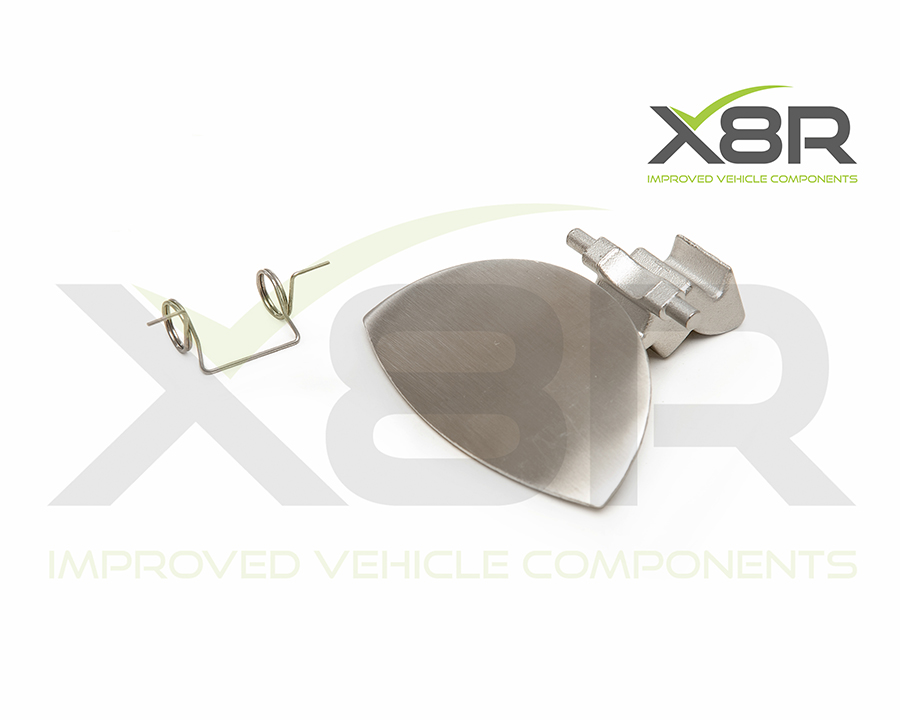

Obsah balení
| Množství | Položka |
|---|---|
| 1 ks | Nerezová rukojeť odkládací schránky |
| 1 ks | Pružina rukojeti |
Technické provedení
| Parametr | Hodnota |
|---|---|
| Výrobce / kód | X8R / X8R0019 |
| Materiál rukojeti | Nerezová ocel |
| Uchycení | Do původních úchytů víka |
| Záruka | 2 roky |
Montáž

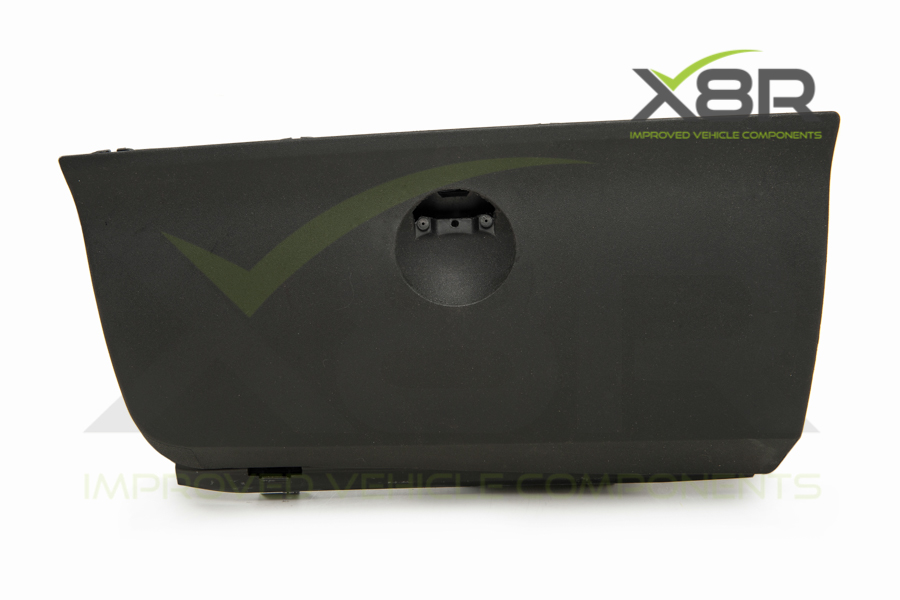

Ze schránky opatrně vypačte zbytky staré rukojeti. Chraňte oba boční úchyty ve víku, protože do nich bude zasazeno nové madlo. Podle návodu je tento krok snazší po vyjmutí celé schránky z vozidla, kdy je přístup ke zbytkům rukojeti z obou stran.

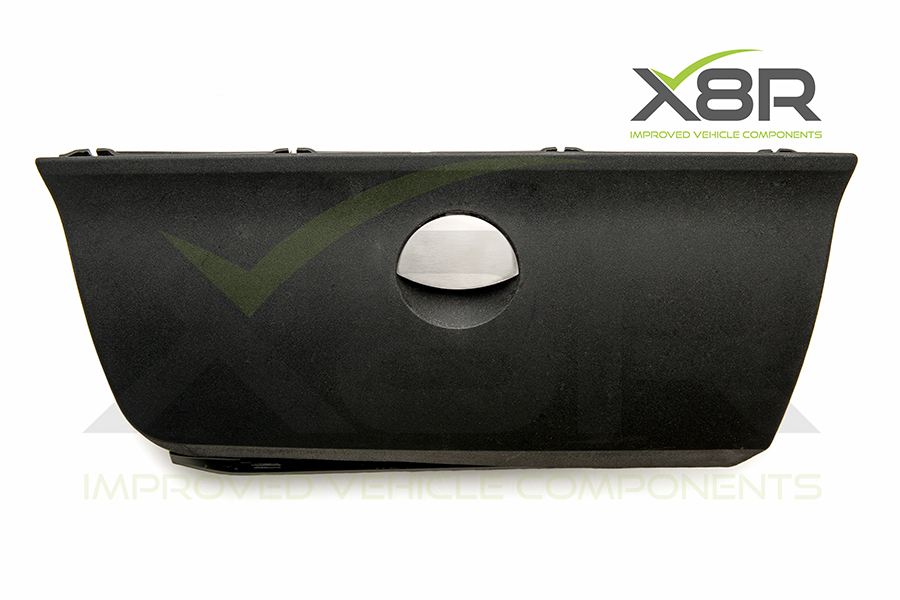

Pružinu nasaďte na novou rukojeť ve směru znázorněném v návodu. Původní postup ukazuje přenesení zachovalé pružiny ze starého madla; v balení této sady je také náhradní pružina. Rukojeť usaďte nejprve do jednoho bočního úchytu a poté ji zatlačte směrem ke druhému, až zapadne do obou.
Vyčnívající konce pružiny opatrně přesuňte za rukojeť. K podebrání použijte přednostně plastový nástroj, aby nedošlo k poškození kovového madla ani víka. Po nasazení vyzkoušejte funkci rukojeti a otevírání schránky.
Obrazový montážní návod najdete v souvisejících souborech a ukázku použití v záložce Videa. Oba podklady jsou v angličtině.
Doplňkové parametry
| Kategorie: | Madla a díly odkládacích schránek |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.8 kg |
| EAN: | 0632963354533 |
| Výrobce vozidla: | Citroën |
| Model vozidla: | C4 |
| Produkt: | Rukojeť odkládací schránky |
| Rok výroby: | 2004, 2005, 2006, 2007, 2008, 2009, 2010 |
| Materiál: | Nerezová ocel |
| Materiál rukojeti: | Nerezová ocel |
| Uchycení: | Do původních úchytů víka |
| Obsah sady: | Rukojeť a pružina |
Montáž nerezové rukojeti schránky Citroën C4 – X8R0019 (anglicky)
