X8R hliníková vnitřní madla dveří pro Volkswagen New Beetle (1998–2010)

X8R hliníková vnitřní madla dveří pro Volkswagen New Beetle (1998–2010)

Sada X8R0137 je určena k výměně vnitřních madel dveří u vozů Volkswagen New Beetle z let 1998–2010. Obsahuje hliníkové madlo pro levou i pravou stranu a potřebné rozpěrky se šrouby.

PŘÍZNAKY ZÁVADY

Typickým projevem je prasklé nebo rozlomené madlo, případně poškození dveřního panelu v jeho okolí. Madlo může být zcela odlomené, viset na jednom konci nebo se při uchopení výrazně viklat. Poškozené uchycení ztěžuje manipulaci se dveřmi zevnitř.

ZÁVADA A JEJÍ PŘÍČINA

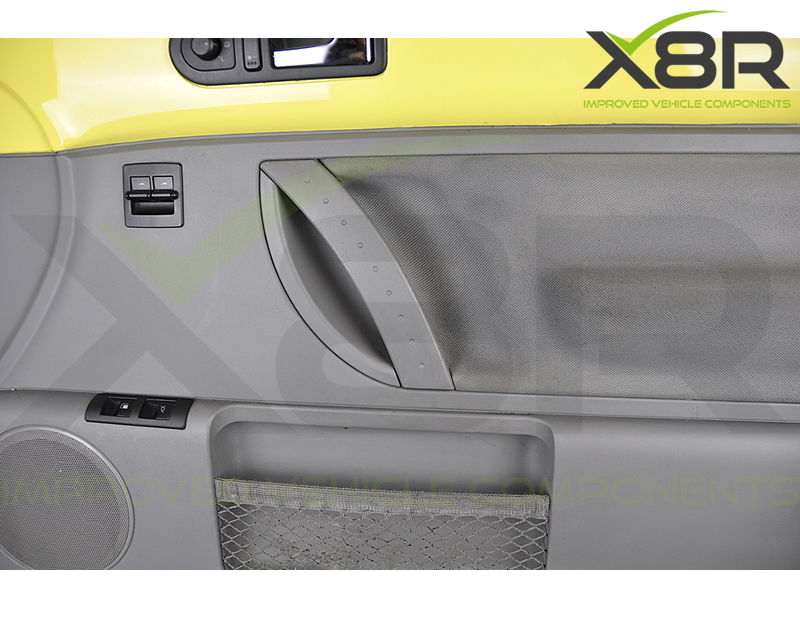

Původní plastová madla se při používání namáhají hmotností dveří. Plast časem křehne a může prasknout nebo se ulomit. X8R tento problém popisuje jako častou závadu vozů New Beetle.

Podle X8R se původní madlo samostatně nedodává a běžnou opravou bývá výměna celého dveřního panelu. Sehnat nepoškozený panel může být obtížné, jeho výměna je nákladnější a další plastové madlo má stejnou konstrukční slabinu.

ŘEŠENÍ X8R

Madla X8R nahrazují namáhaný plast kovovým dílem a umožňují opravu bez výměny celé výplně dveří. Jsou vyrobena CNC obráběním z plného hliníkového materiálu, následně leštěna a eloxována. Pevná konstrukce je navržena pro dlouhodobé používání.

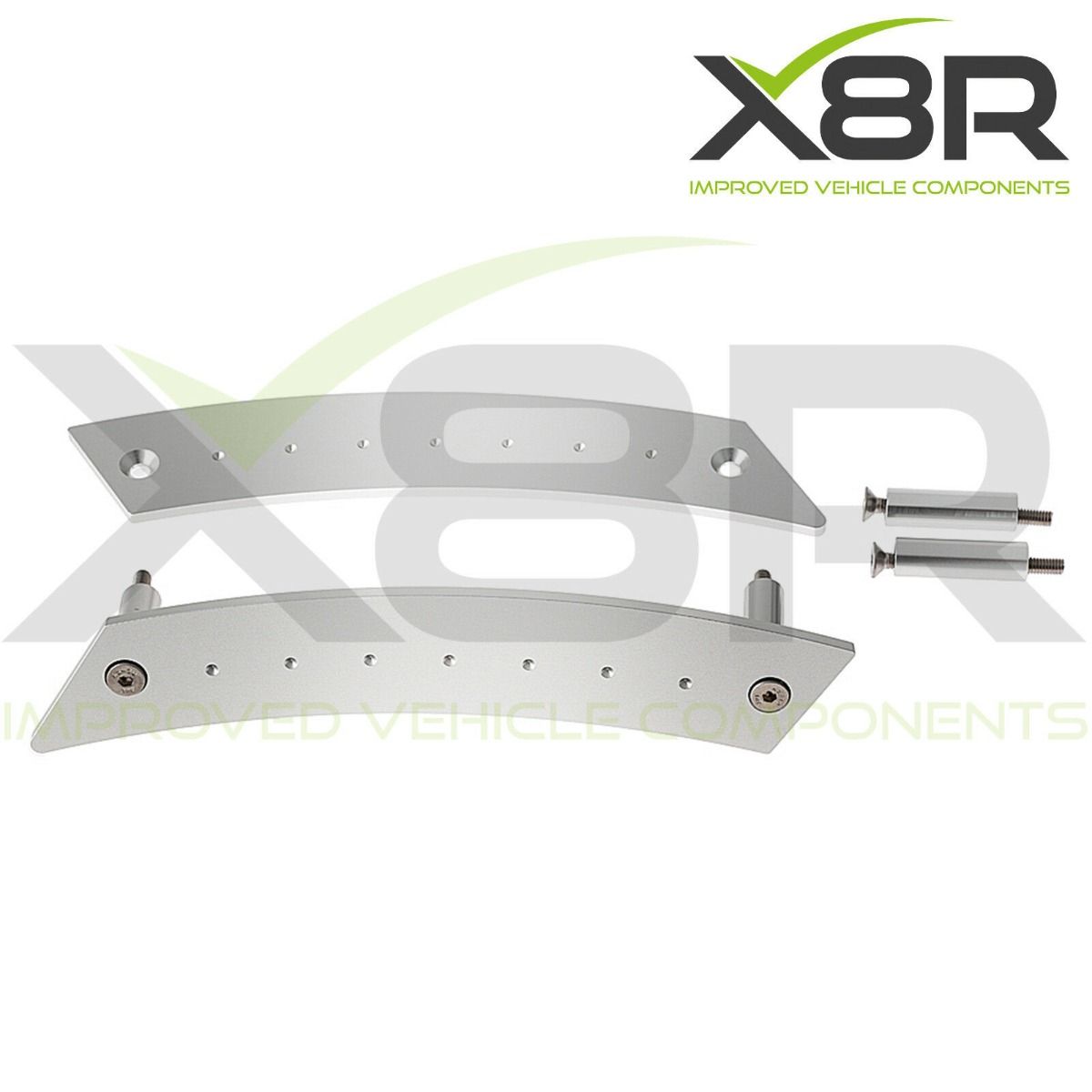

Zapuštěné nerezové šrouby vytvářejí hladký povrch madla a vzor navazuje na vzhled původního dílu. Sadu lze použít při opravě poškozených madel i jako preventivní náhradu plastového provedení nebo k úpravě vzhledu interiéru.

KOMPATIBILITA A OMEZENÍ

REFERENČNÍ ČÍSLA DÍLŮ

Následující čísla uvádí X8R jako související reference původních dílů. Slouží k porovnání provedení; sada X8R0137 nenahrazuje celé sestavy dveřních panelů.

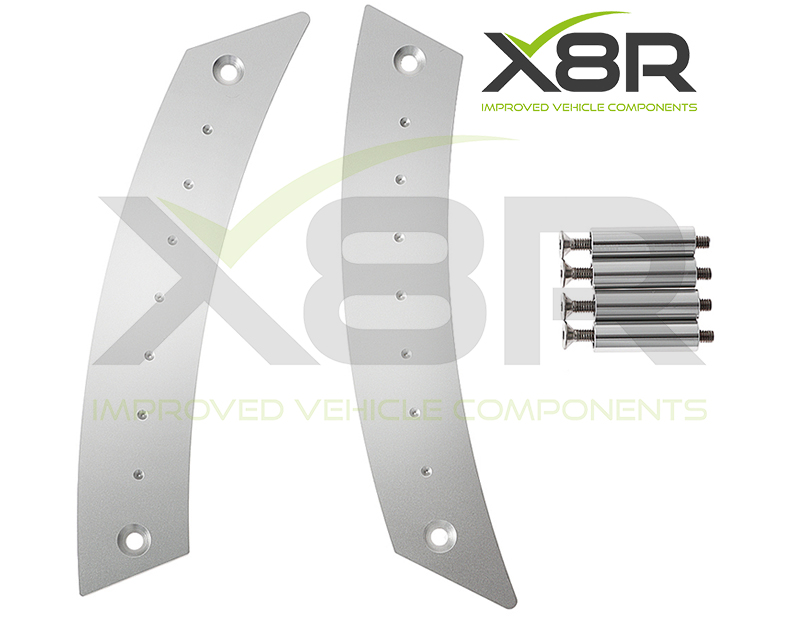

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

Nejprve se plastovou páčkou nebo šroubovákem sejme horní kryt původního madla. Spodní plastová část se následně odřízne vhodným řezným nástrojem, například minibruskou. Řez se vede blízko upevňovacích otvorů na obou koncích; je nutné chránit okolní dveřní panel a čalounění pod madlem.

Po odstranění plastové části se křížovým šroubovákem vyšroubují dva původní upevňovací šrouby. Nové dodané šrouby se prostrčí hliníkovým madlem a rozpěrkami, madlo se usadí do původních otvorů a při dotahování se zkontroluje jeho správné dosednutí.

Podrobný obrázkový postup v angličtině je v záložce Návody a soubory, montážní video X8R v záložce Videa. Při nejistotě svěřte montáž odbornému servisu.

TECHNICKÉ PARAMETRY
