X8R opravná sada základny a osy levého zrcátka pro BMW Z3 – LHD

X8R opravná sada základny a osy levého zrcátka pro BMW Z3 – LHD

Opravná sada X8R0058 nahrazuje základnu a vnitřní nosnou část levého vnějšího zrcátka BMW Z3. Je určena pro vozidla s volantem vlevo (LHD), tedy pro stranu řidiče. Dodává se jako sestavená jednotka; nejde o kompletní zpětné zrcátko.

Příznaky závady

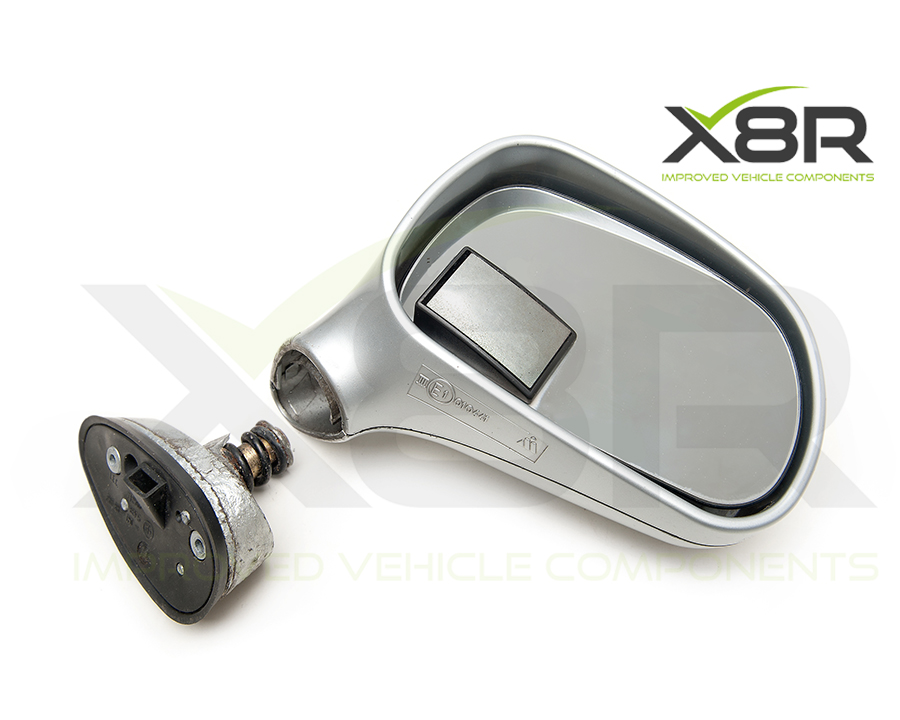

Koroze na základně zrcátka, prasklá osa nebo oddělení tělesa zrcátka od jeho uchycení mohou ukazovat na poškození původní nosné části. Zrcátko se uvolní nebo zůstane viset a nelze je bezpečně používat v obvyklé poloze.

Závada a její příčina

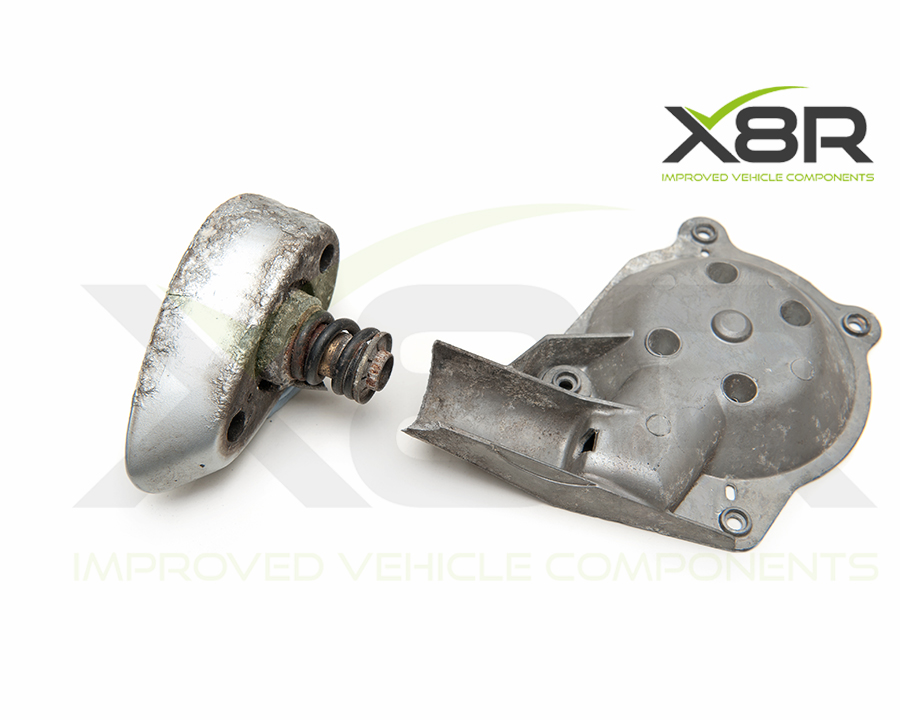

Původní základna a vnitřní nosná část jsou vyrobeny z litého hliníku. Působením povětrnostních vlivů mohou korodovat; koroze zhoršuje vzhled základny a oslabuje vnitřní nosnou část, která může následně prasknout. Osa současně tvoří součást mechanismu sklápění zrcátka.

Výměna celého zrcátka znamená výměnu i těch částí, které zůstaly funkční. Navíc může vyžadovat sladění barvy nebo lakování nového krytu. Náhrada se stejnými původními hliníkovými díly neodstraňuje samotnou příčinu jejich koroze.

Řešení X8R

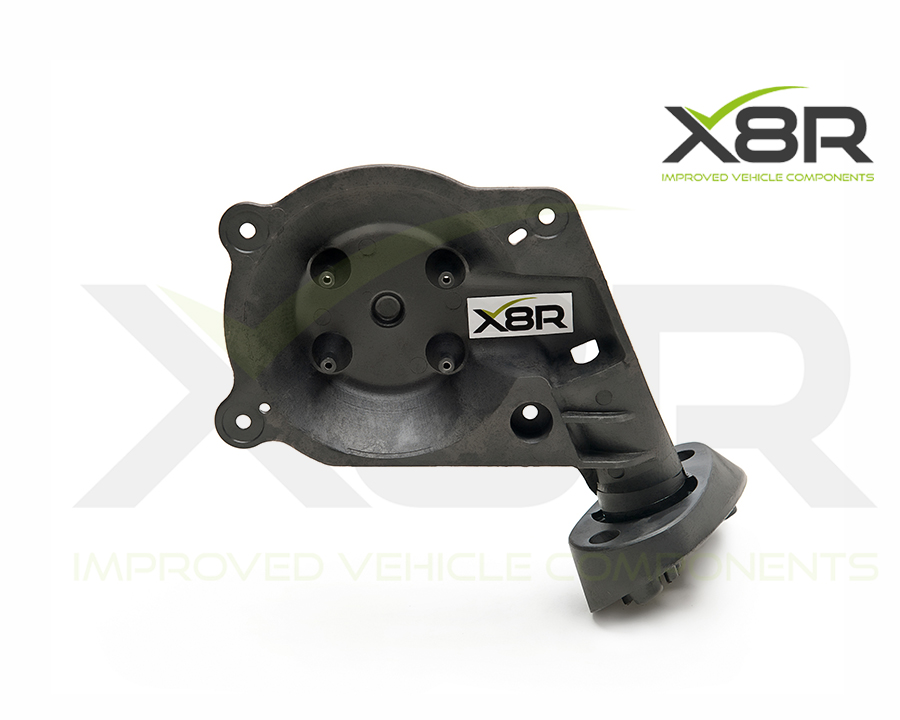

Sada nahrazuje základnu a osu plastovým dílem vyztuženým vlákny. Tento materiál nepodléhá korozi hliníku a podle výrobce je zvolen s ohledem na pevnost a odolnost vůči povětrnostním vlivům. Nová osa zachovává funkci sklápění a vyklápění zrcátka.

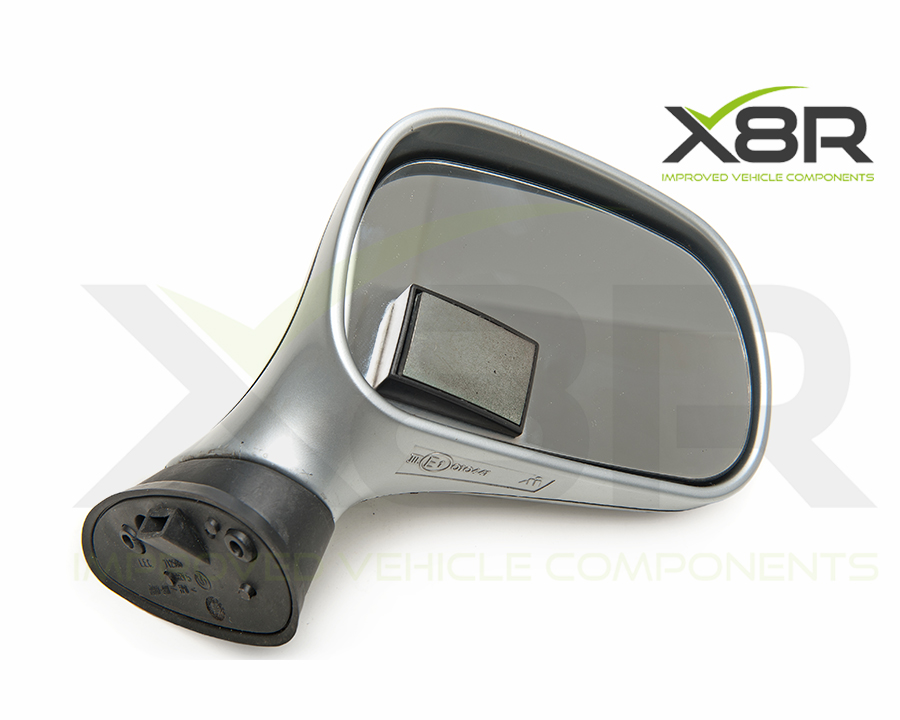

Při opravě se přenesou nepoškozené součásti původního zrcátka. Díky zachování jeho krytu není nutné kupovat a barevně upravovat kompletní nové zrcátko. Novou základnu lze ponechat černou nebo ji nalakovat do barvy vozidla. Sestavené provedení usnadňuje montáž podle obrazového a video návodu X8R.

Kompatibilita a omezení

Před objednáním porovnejte provedení základny a nosné části svého zrcátka. Fotografie zachycují produktovou řadu a postup opravy; nejsou rozlišené pro všechny strany a polohy volantu. Rozhodující je označení X8R0058 a uvedené určení této karty.

Referenční čísla původních součástí

X8R uvádí následující čísla původních součástí zrcátkové sestavy pro tuto produktovou řadu. Nejde o obsah balení ani o tvrzení, že sada nahrazuje každé kompletní zrcátko s uvedeným číslem. Vždy je nutné zohlednit stranu a provedení LHD.

51168397039, 51168397042, 51169069794, 51169069795, 51168397880, 51168397877, 51168397879, 51168400297, 51168400298, 51161394107, 51168413515, 51168413516, 51160016542, 51160016543, 51168413517, 51168413518, 51160016544, 51160016545, 51168397040, 51168397041, 51169069796, 51169069797, 51168397878, 51167001039, 51167001040.

Obsah balení

Sklo, vnější kryty, motorek nastavení, kabeláž a původní pryžové těsnění základny se přenášejí ze stávajícího zrcátka. Tyto součásti ani kompletní zrcátko nejsou součástí sady.

Technické provedení

Montáž a použití

Výrobce popisuje opravu demontovaného zrcátka. Podrobný obrazový návod v angličtině najdete v záložce Návody a soubory a montážní video v záložce Videa.

1. Zrcátko bezpečně podepřete; při použití svěráku chraňte jeho povrch měkkými čelistmi. Sklo opatrně uvolněte vhodným nástrojem, aby neprasklo.
2. Vyšroubujte čtyři šrouby Torx T10 a sejměte přední a zadní kryt zrcátka.
3. Uvolněte čtyři šrouby motorku nastavení. Čtyři elektrické kontakty odpojujte za konektory, nikoli tahem za vodiče.
4. Opatrně vyjměte kabeláž a pryžové těsnění původní základny. Těsnění před opětovným použitím očistěte.
5. Konce vodičů stáhněte páskou a protáhněte je novou základnou podle návodu. Dbejte na správné vedení v prostoru motorku a na to, aby se vodiče nezachytily.
6. Motorek osaďte ve správné orientaci s nápisem čitelným shora. Vodiče připojte podle barevného označení, konektory řádně zasuňte a upevněte motorek čtyřmi šrouby.
7. Srovnejte západky a otvory obou krytů, zkontrolujte jejich dosednutí bez mezer a upevněte je čtyřmi šrouby Torx T10.
8. Nasaďte sklo a ověřte jeho pohyb do stran i nahoru a dolů. Vraťte pryžové těsnění základny.
9. Sestavené zrcátko namontujte zpět na vozidlo podle návodu. Pokud si postupem nejste jisti, svěřte opravu odbornému servisu.
