X8R magnetická opravná sada zavírání schránky pro VW New Beetle, Golf IV, Jetta a Bora
Kód: X8R0069
Detailní popis produktu
X8R magnetická opravná sada zavírání schránky pro VW New Beetle, Golf IV, Jetta a Bora
Sada X8R0069 umožňuje obnovit zavírání odkládací schránky, jejíž původní západky již nedrží víko. Magnety a protikusy přebírají funkci zavírání, takže není nutné rozebírat vnitřní mechanismus víka ani kvůli této závadě měnit celou schránku.
PŘÍZNAKY ZÁVADY

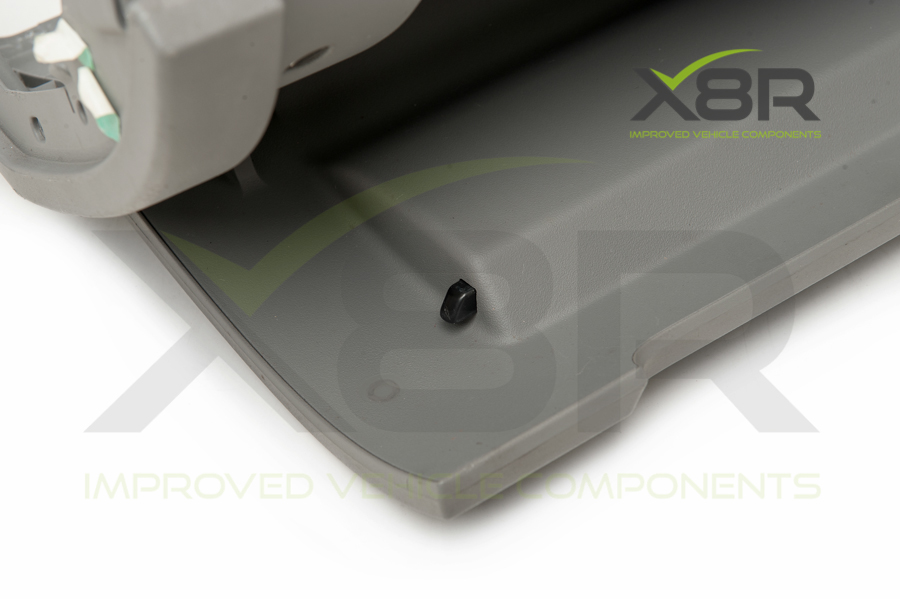

Víko odkládací schránky nejde zavřít nebo nezaklapne. Může držet pouze v jednom rohu, případně samovolně padat dolů. Tyto projevy mohou souviset s ulomenými nebo zasunutými západkami víka.
ZÁVADA A JEJÍ PŘÍČINA
Pojistné kolíky či jazýčky se při zatažení za madlo zasouvají do víka. Mohou se ulomit, zaseknout uvnitř nebo zajet tak hluboko, že se již nevrátí do polohy, v níž drží schránku zavřenou. Vnitřní součásti jsou křehké; při pokusu o přístup k mechanismu může dojít k poškození víka a samotná oprava západek nemusí mít dlouhodobý účinek.
ŘEŠENÍ X8R

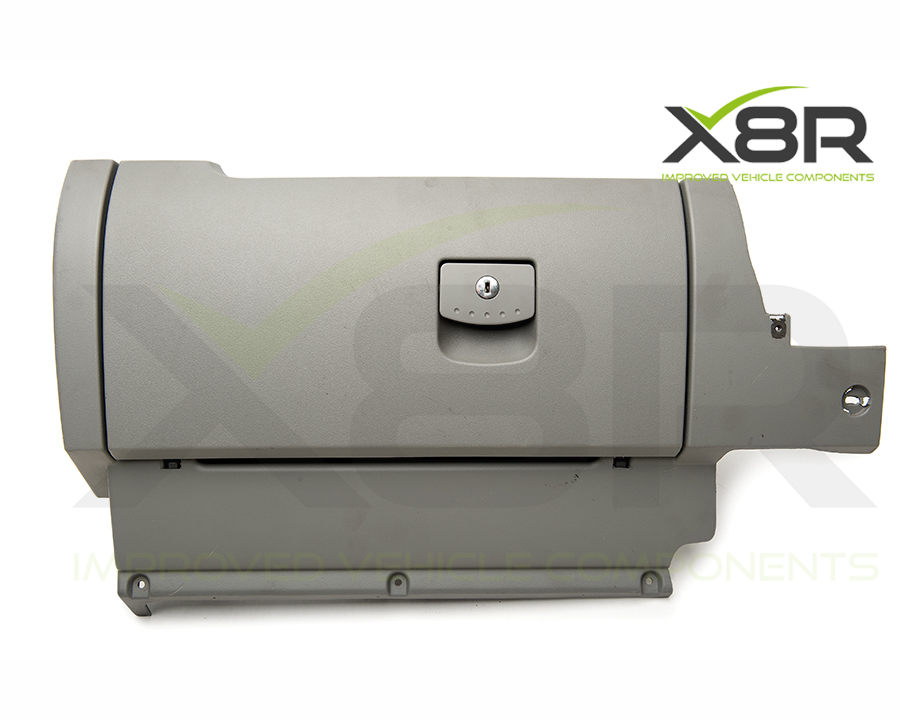

Opravná sada nahrazuje horní gumové dorazy schránky silnými magnety. Na odpovídající místa víka se upevní malé kovové protikusy, které k magnetům přilnou a drží víko zavřené. Zavírání tak funguje nezávisle na poškozených západkách původního mechanismu.
Montáž lze provést přímo na vozidle bez vyjmutí schránky a bez rozdělování víka na jednotlivé části. Nenápadné provedení zachovává běžné používání úložného prostoru a představuje alternativu k výměně celé schránky se stejným původním mechanismem.
KOMPATIBILITA A OMEZENÍ
| Vozidlo | Provedení | Roky výroby |
|---|---|---|
| Volkswagen Golf IV | Mk4, 1J | 2000–2004 |
| Volkswagen New Beetle | Pouze odpovídající provedení schránky s horními gumovými dorazy | Od roku 1999 |
| Volkswagen Jetta / Bora | A4, 1J | 2000–2006 |
Před objednáním zkontrolujte horní část odkládací schránky. Sada je určena pouze pro provedení s gumovými dorazy, které mají uprostřed upevňovací šroub. Tvar a umístění dorazů porovnejte s fotografiemi a montážním návodem; samotný model a rok vozidla nestačí.
REFERENČNÍ ČÍSLA DÍLŮ
1C2857097D, 1C2857097D3SG, 1C2857097L3SG.
Jde o související čísla původní schránky uvedená výrobcem. X8R0069 je opravná sada zavírání, nikoli kompletní odkládací schránka.

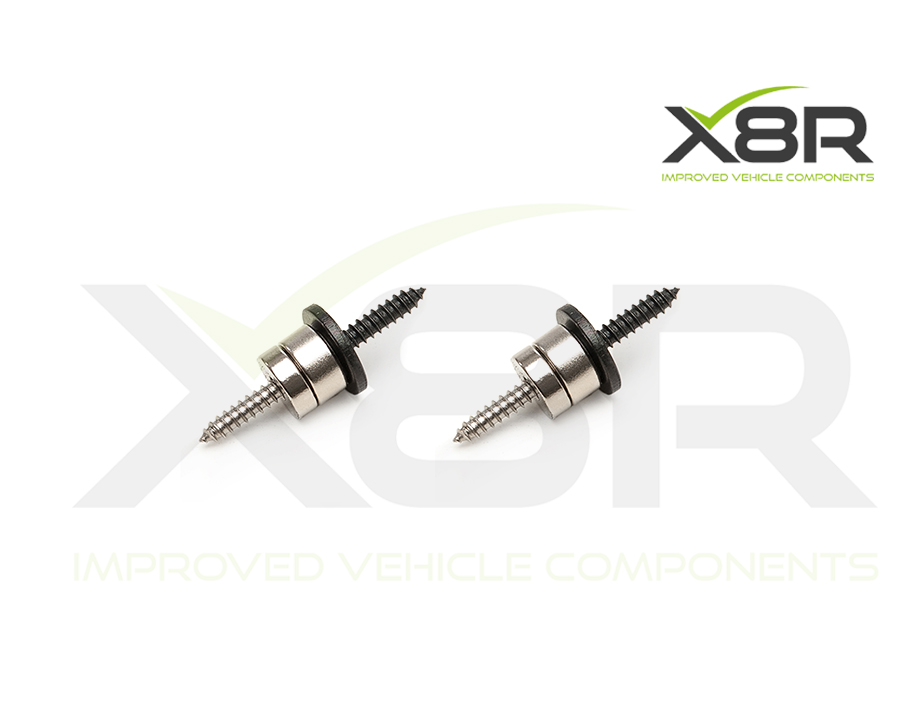

OBSAH BALENÍ
| Součást | Množství |
|---|---|
| Silný magnet | 2 ks |
| Magnet se zahloubením | 2 ks |
| Šroub pro upevnění magnetu | 2 ks |
| Černá zápustná podložka | 2 ks |
| Černý zápustný šroub | 2 ks |
MONTÁŽ A POUŽITÍ

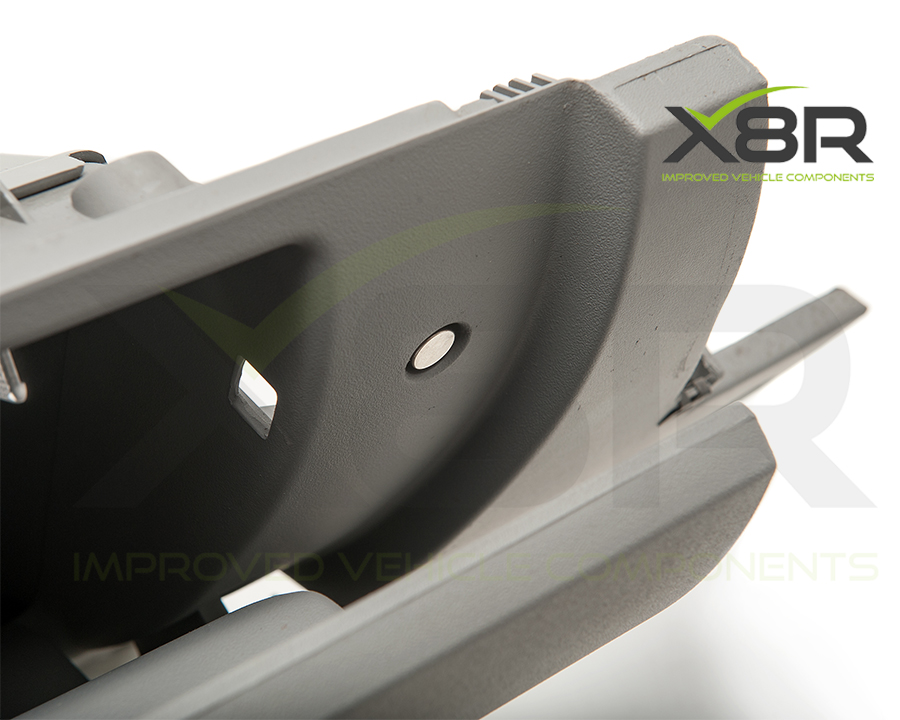

Podle montážního návodu se oba původní dorazy odšroubují nástrojem Torx T20. Na jejich místo se osadí magnety se zahloubením a dodané šrouby, poté se vloží větší magnety. Šrouby dotahujte pouze lehce; přílišné utažení může magnet poškodit.
Protikusy s černými podložkami se upevní do víka v místech, kde na něj původně dosedaly dorazy. Šrouby je potřeba umístit co nejpřesněji doprostřed těchto míst a následně vyzkoušet zavírání na obou stranách. Schránka zobrazená na fotografiích slouží jako ukázka montáže a není součástí balení.
Před montáží si projděte celý obrázkový návod a video. Pokud si správným postupem nejste jisti, svěřte opravu odbornému servisu.
Doplňkové parametry
| Kategorie: | Madla a díly odkládacích schránek |
|---|---|
| Záruka: | 2 roky |
| EAN: | 0615517227194 |
| Výrobce vozidla: | Volkswagen |
| Model vozidla: | New Beetle, Golf IV, Jetta, Bora |
| Produkt: | Opravná sada odkládací schránky |
| Způsob montáže: | Šroubování |
| Způsob opravy: | Magnetické zavírání víka |
| Montáž: | Místo horních gumových dorazů a na víko schránky |
| Počet magnetů: | 4 |
| Podmínka montáže: | Horní gumové dorazy se šroubem uprostřed |
Montáž magnetického zavírání schránky VW – X8R0069 (anglicky)
