X8R opravná sada tlakového akumulátoru mechatroniky DSG DQ200 s olejem
Kód: X8R0184
Detailní popis produktu
Oprava uložení tlakového akumulátoru DSG DQ200
Sada X8R0184 je určena k opravě prasklého uložení tlakového akumulátoru v mechatronické jednotce převodovky DSG DQ200 / 0AM. Opravný adaptér se upevní do původního odlitku a vytvoří nové uložení pro dodaný akumulátor. Tato varianta navíc obsahuje 1 l hydraulické kapaliny pro mechatroniku.
Příznaky závady
Závada se může projevit ztrátou přenosu výkonu, jako při zařazeném neutrálu, nemožností zvolit rychlostní stupeň nebo nepřetržitým chodem hydraulického čerpadla. Kapalina může bublat či vystupovat odvětráním jednotky a místo údaje o zařazeném stupni může blikat symbol montážního klíče.
| Chybový kód | Souvislost se závadou |
|---|---|
| P17BF; 06079 / 006079 / 10902 / 10903 | Závada v oblasti hydraulického čerpadla. |
| P189C; 06300 / 006300 | Omezení funkce kvůli nedostatečnému vytváření tlaku. |
| P1895 | Omezení funkce v důsledku poklesu tlaku. |
Samotný chybový kód nepotvrzuje prasklé uložení akumulátoru. Před opravou je třeba ověřit skutečnou příčinu ztráty tlaku.
Příčina závady

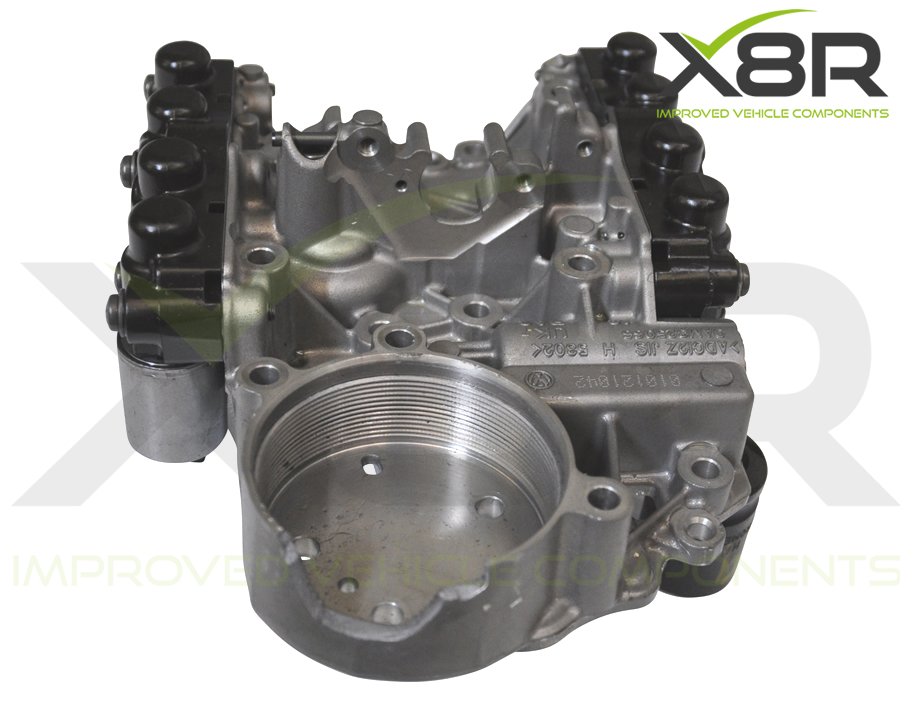

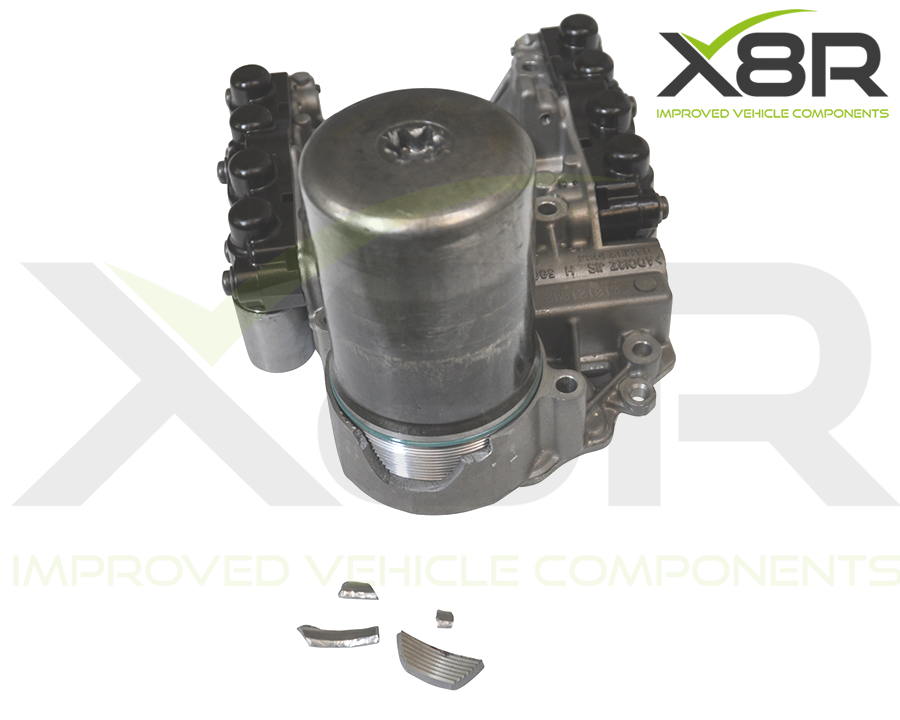

Hydraulické čerpadlo tlačí kapalinu přes filtr do tlakového akumulátoru. Ten udržuje tlak v systému i při vypnutém čerpadle. Podle X8R může tenká stěna odlitku v místě uložení akumulátoru prasknout. Únik tlaku pak naruší správnou činnost mechatroniky.
Výměna samotného původního odlitku vyžaduje rozsáhlé rozebrání jednotky. Sada X8R řeší poškozené uložení pomocí opravného adaptéru a náhradního akumulátoru.
Řešení X8R

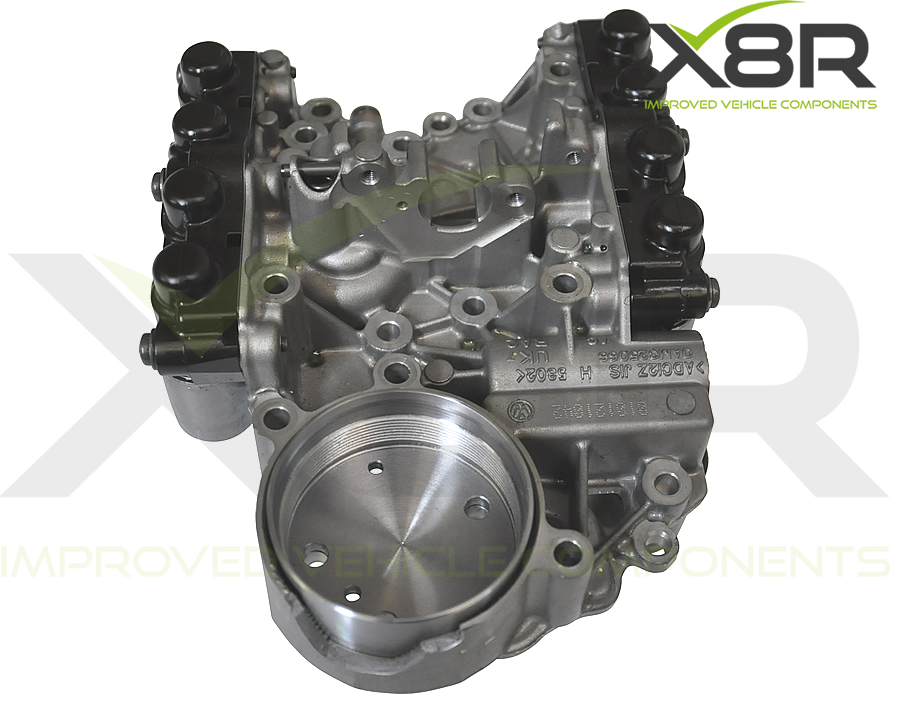

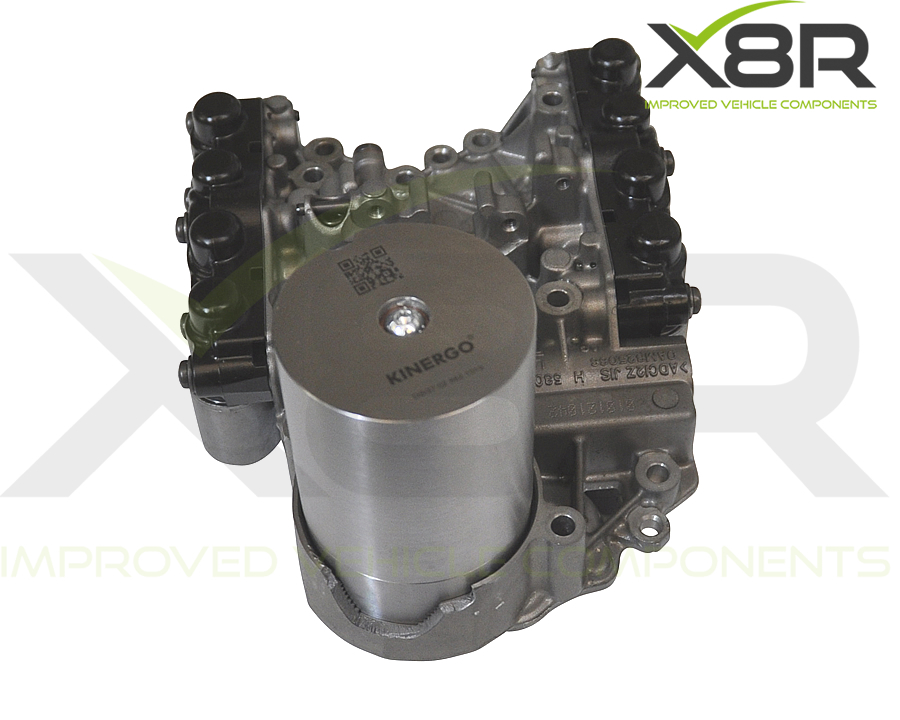

Opravný adaptér se upevní do původního bloku a náhradní akumulátor se do něj našroubuje. Adaptér i akumulátor jsou osazeny těsnicím O-kroužkem. Při této opravě odpadá výměna celého odlitku a úplné rozebrání mechatroniky.
U vozidel, kde lze víko mechatroniky demontovat přímo na voze, je možné provést opravu bez vyjmutí jednotky. U ostatních vozidel je nutné mechatroniku vyjmout. X8R pro samotnou výměnu adaptéru a akumulátoru nepožaduje programování jednotky.
Kompatibilita
Určeno pro jednotky převodovky DQ200 / 0AM odpovídající níže uvedeným referencím a provedení uložení akumulátoru. Nestačí, že má vůz sedmistupňovou převodovku DSG nebo S tronic; tyto názvy zahrnují více konstrukčně odlišných převodovek. Před objednáním porovnejte číslo jednotky a její provedení. Pokud si nejste jistí, zašlete nám VIN a označení jednotky k ověření.
| Reference jednotek uvedené X8R |
|---|
| 0AM 325 025 M Z1L |
| 0AM 325 025 M Z2B |
| 0AM 325 025 M Z2N |
| 0AM 325 025 K Z6D |
| 0AM 325 025 K Z6C |
| 0AM 325 025 K Z6T |
| Související čísla dílů uvedená X8R |
|---|
| 0AM 927 769 D |
| 0AM 927 769 K |
| 0AM 927 769 G |
| 0AM 325 025 D |
| 0AM 325 025 H |
| 0AM 325 065 N |
| 0AM 325 025 J |
| 0AM 325 065 L |
| 0AM 325 065 S |
Následující přehled se vztahuje pouze na odpovídající provedení s převodovkou DQ200 / 0AM. Není potvrzením použitelnosti pro všechny motorizace a převodovky daného modelu.
| Značka | Model | Modelové roky |
|---|---|---|
| Audi | A1 (8X) | 2011–2016 |
| Audi | A3 (8P, 8V) | 2008–2016 |
| Seat | Altea / Altea XL | 2009–2011 |
| Seat | Ibiza | 2009–2011 |
| Seat | Leon | 2007–2011 |
| Škoda | Fabia | 2013–2015 |
| Škoda | Octavia | 2009–2015 |
| Škoda | Superb | 2009–2015 |
| Škoda | Rapid | 2014–2015 |
| Škoda | Roomster | 2013–2014 |
| Škoda | Yeti | 2013–2015 |
| Volkswagen | Beetle / Beetle Cabriolet | 2013–2015 |
| Volkswagen | Bora | 2010–2011 |
| Volkswagen | Caddy | 2011–2015 |
| Volkswagen | Golf / Golf Plus | 2009–2015 |
| Volkswagen | Jetta / Jetta Wagon | 2009–2015 |
| Volkswagen | Lavida | 2010–2011 |
| Volkswagen | Passat | 2010–2015 |
| Volkswagen | Polo | 2010–2015 |
| Volkswagen | Sagitar | 2009–2011 |
| Volkswagen | Scirocco | 2008–2011 |
| Volkswagen | Touran | 2010–2011 |

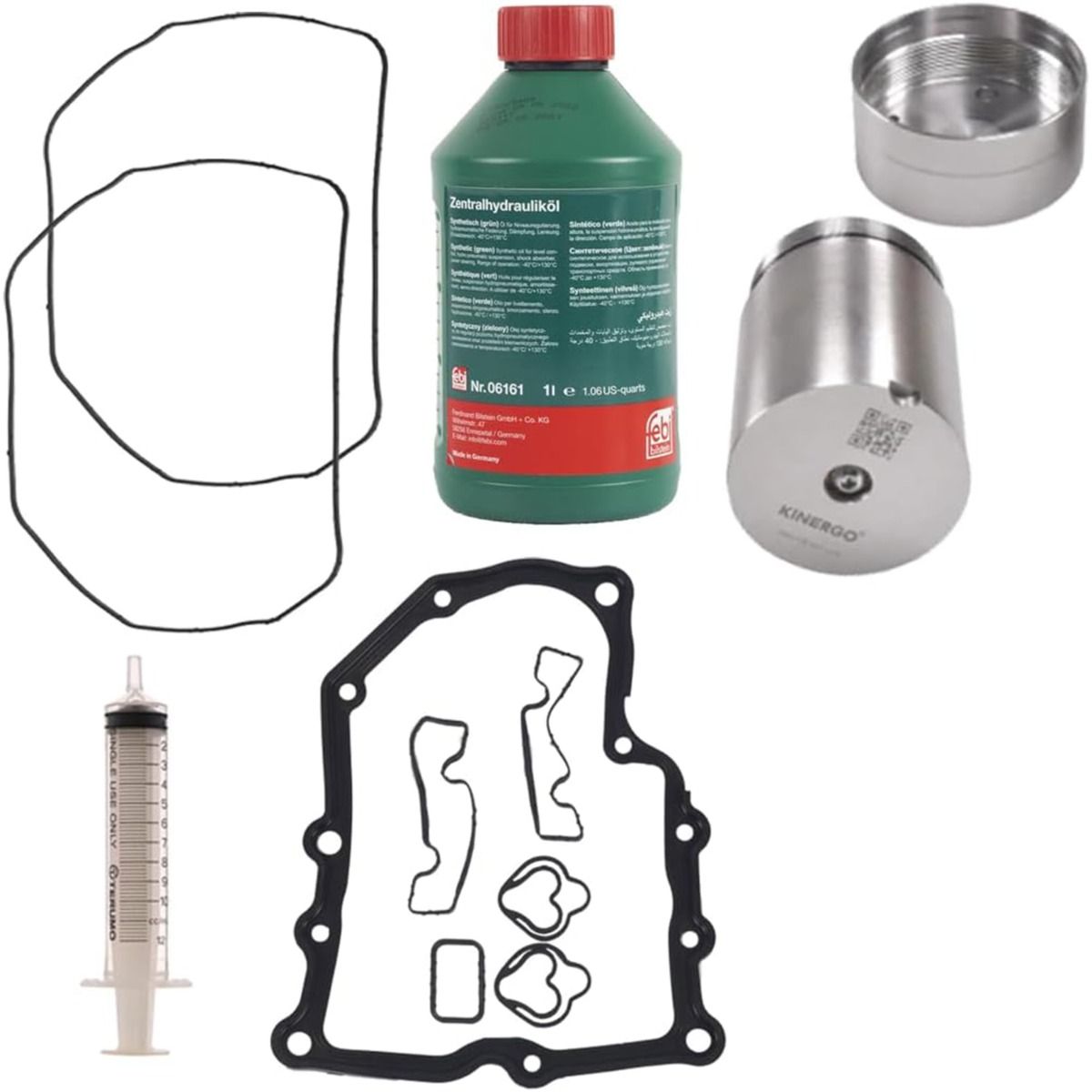

Obsah balení
| Součást | Množství |
|---|---|
| Náhradní tlakový akumulátor s O-kroužkem | 1 ks |
| Adaptér uložení akumulátoru s O-kroužkem | 1 ks |
| Těsnění víka mechatronické jednotky | 1 ks |
| Těsnění mezi mechatronikou a převodovkou | 1 ks |
| Stříkačka pro doplnění hydraulické kapaliny | 1 ks |
| Hydraulická kapalina pro mechatroniku | 1 l |
Součástí této sady není montážní klíč. Pro montáž aktualizovaného akumulátoru se používá momentový klíč s nástavcem Torx T60.
Montáž
Před zahájením práce musí být jednotka odtlakována podle postupu výrobce vozidla. Akumulátor může zůstat pod tlakem i po vypuštění kapaliny. Pokud není prasklé uložení prokázané nebo si nejste jistí odtlakováním, jednotku dále nerozebírejte a svěřte diagnostiku odbornému servisu.
Montáž zahrnuje vypuštění kapaliny a demontáž víka, odstranění poškozeného akumulátoru a uvolněných úlomků, upevnění adaptéru, montáž náhradního akumulátoru a opětovné uzavření a naplnění jednotky. X8R v návodu uvádí doplnění 1 l hydraulické kapaliny přes odvětrání pomocí stříkačky. Jde o kapalinu mechatroniky; postup a náplň převodové části se posuzují samostatně podle vozidla.
Podrobný montážní návod v angličtině najdete v souvisejících souborech a video výrobce v záložce Videa.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Výrobce | X8R |
| Kód výrobku | X8R0184 |
| Určení | Oprava uložení tlakového akumulátoru mechatroniky |
| Typ převodovky | DSG DQ200 / 0AM, 7 stupňů |
| Hydraulická kapalina v balení | 1 l |
| Záruka | 2 roky |
Doplňkové parametry
| Kategorie: | X8R – opravy DSG Audi |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5 kg |
| EAN: | 0713440922046 |
| Výrobce vozidla: | Volkswagen, Audi, Seat, Škoda |
| Model vozidla: | Caddy, Touran, Jetta, Bora, A3, Ibiza, Leon, Fabia, Octavia, Roomster, Superb, Yeti, Beetle, Golf, Passat, Polo, Scirocco, A1, Altea, Altea XL, Rapid, Beetle Cabriolet, Golf Plus, Jetta Wagon, Lavida, Sagitar |
| Produkt: | Opravná sada |
| Typ převodovky: | DSG DQ200 / 0AM |
| Počet rychlostních stupňů: | 7 |
| Opravovaný díl: | Uložení tlakového akumulátoru mechatroniky |
| Hydraulická kapalina v balení: | 1 l |
| Provedení sady: | S hydraulickou kapalinou |
Montáž opravné sady mechatroniky DSG DQ200 (anglicky)
