X8R opravná sada pohonu kompresoru klimatizace Delphi

X8R opravná sada pohonu kompresoru klimatizace Delphi

Sada X8R0082 je určena k opravě pohonu vybraných kompresorů klimatizace Delphi. Obsahuje náhradní hnací desku, v podkladech označovanou také jako smyková deska, a čtyři upevňovací šrouby. Pokud je příčinou závady opotřebované drážkování této desky, lze opravit pohon bez výměny celého kompresoru.

PŘÍZNAKY ZÁVADY

Typickým projevem je chybějící studený vzduch z klimatizace nebo nadměrný hluk kompresoru. Jestliže má systém správnou náplň, nejsou zjištěny netěsnosti a diagnostika VCDS neukazuje zjevnou závadu, doporučuje X8R prověřit upevnění hnací desky.

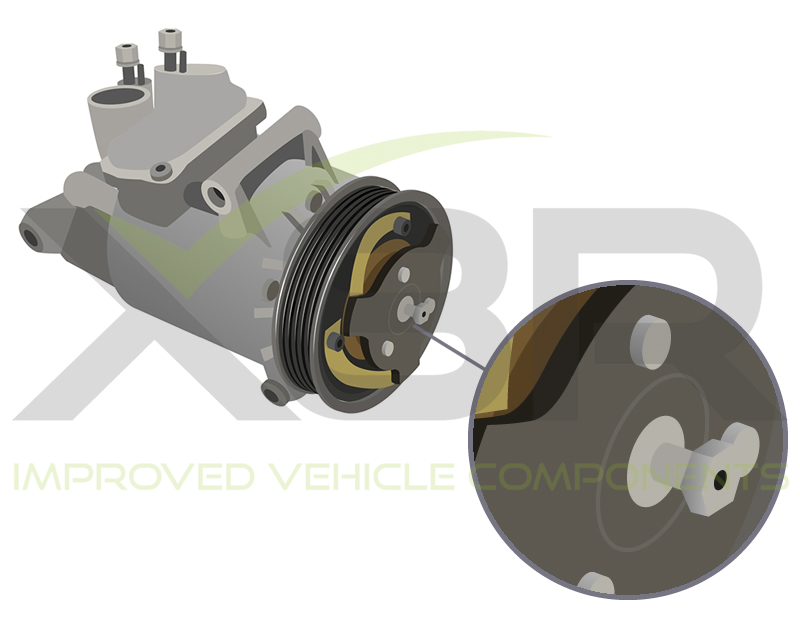

Uvolněný středový šroub může vyčnívat z kompresoru, případně již zcela chybět. Při odborné kontrole lze pozorovat, že se řemenice otáčí, zatímco tento šroub se neotáčí. To může ukazovat na poškozené spojení desky s hřídelí. Samotné nedostatečné chlazení však tuto konkrétní závadu nepotvrzuje; nejprve je nutné zjistit její skutečnou příčinu.

ZÁVADA A JEJÍ PŘÍČINA

Šroub spojující hnací desku s hřídelí kompresoru se může postupně uvolnit. Pokud se problém zachytí včas, bývá patrné jeho vyšroubovávání. Později se může zcela uvolnit a ztratit.

Řemenice se dál otáčí s motorem, ale uvolněné spojení způsobuje opotřebení drážkování uvnitř desky. Po jeho poškození již řemenice nemůže správně pohánět kompresor a klimatizace přestane chladit. Výměna poškozené desky a šroubů může v takovém případě nahradit podstatně nákladnější výměnu kompletního kompresoru.

ŘEŠENÍ X8R

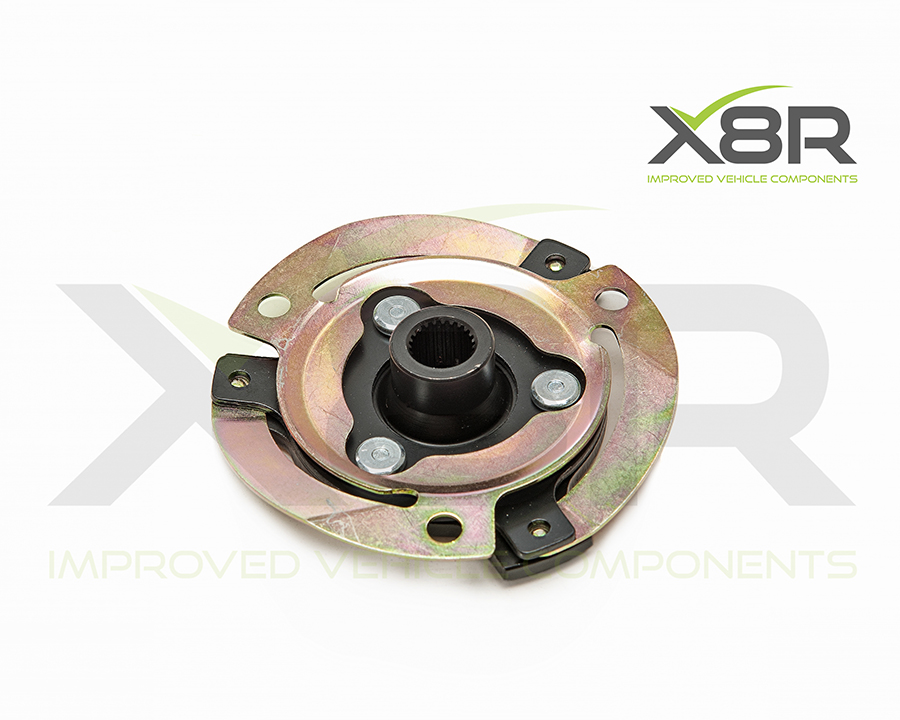

Náhradní hnací deska X8R nahrazuje původní poškozený díl Delphi. Starou desku je potřeba demontovat, zkontrolovat stav drážkování a nasadit novou. Sada obsahuje také čtyři šrouby pro upevnění desky k řemenici.

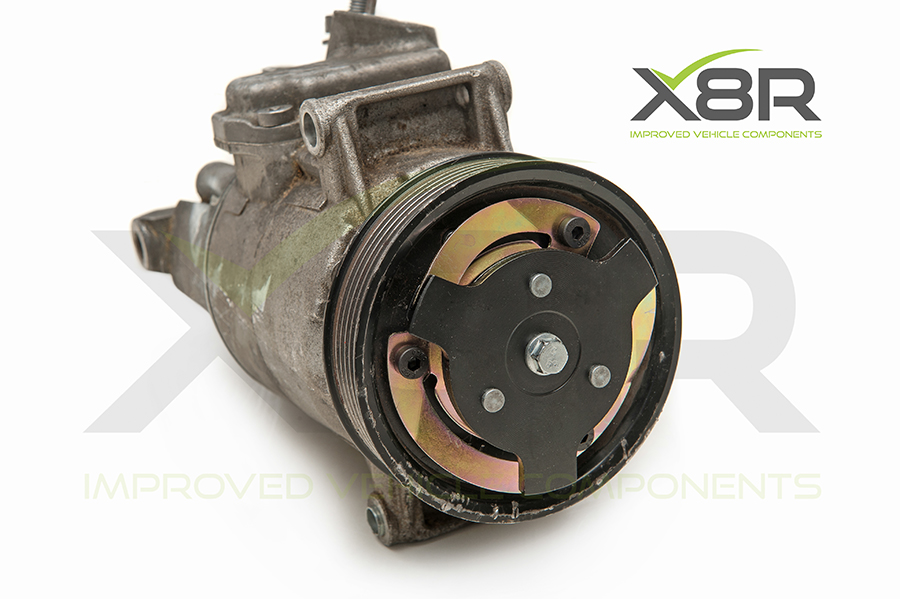

Podle X8R lze opravu obvykle provést přímo na vozidle. Obrazový návod ukazuje postup na kompresoru mimo vozidlo, aby byly jednotlivé úkony lépe viditelné. Výsledkem má být obnovení přenosu pohybu z řemenice na kompresor, pokud je závadou právě poškozená deska. Sada neobsahuje kompletní kompresor a neřeší jiné příčiny nefunkční klimatizace.

KOMPATIBILITA A OMEZENÍ

Sada je určena pouze pro kompresory Delphi s níže uvedenými referenčními čísly a odpovídajícím provedením hnací desky. Před objednáním porovnejte celé číslo na kompresoru, včetně koncového písmene. Samotná značka a model vozidla nestačí k potvrzení vhodnosti.

Následující modely uvádí X8R jako orientační příklady. Sada není automaticky vhodná pro všechny jejich ročníky, motorizace a provedení klimatizace.

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

Pro montáž návod X8R uvádí bit Torx T30, velký plochý šroubovák a gumovou paličku. Výrobce doporučuje použít přípravek pro zajištění závitů upevňovacích šroubů.

1. Bitem Torx T30 demontujte čtyři šrouby, které připevňují hnací desku k řemenici.

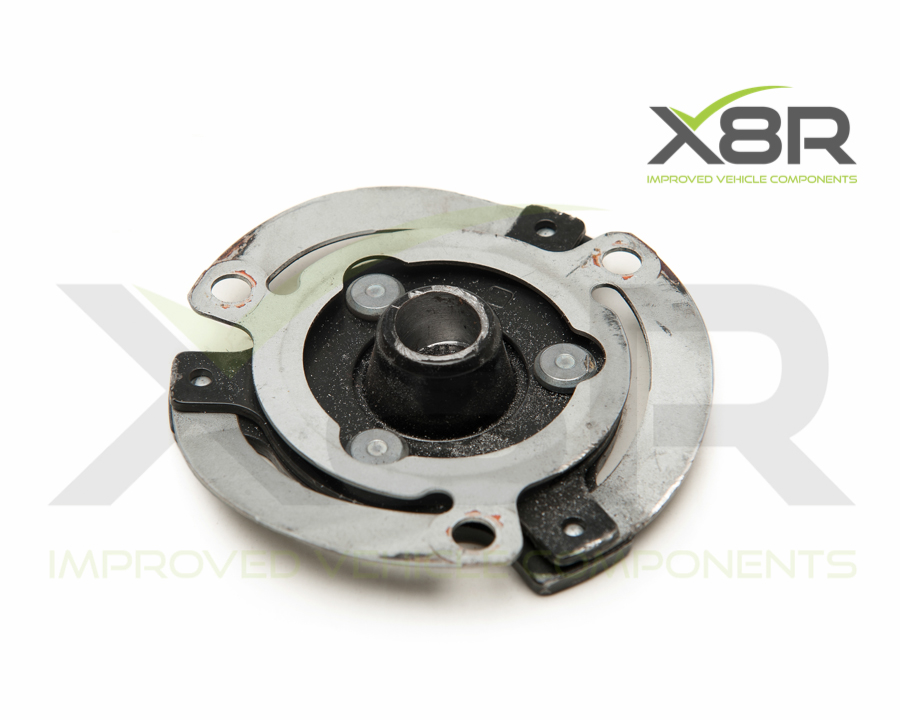

2. Velkým plochým šroubovákem opatrně zapáčte mezi desku a řemenici a starou desku uvolněte.
3. Zkontrolujte poškozené drážkování původní desky a porovnejte je s novým dílem. Ověřte také stav navazujícího spojení kompresoru.
4. Novou desku nasaďte na drážkování hřídele. Lehkým poklepáním gumovou paličkou ji usaďte natolik, aby bylo možné zachytit nové šrouby.
5. Namontujte čtyři nové šrouby. Jejich utažení přitáhne desku do konečné polohy a plně zasune drážkování. Podle doporučení X8R použijte přípravek pro zajištění závitů.
6. Po dokončení zkontrolujte výsledek opravy. X8R doporučuje pravidelně kontrolovat dotažení šroubů hnací desky.

Úplný obrazový postup je v anglickém PDF v části Návody a soubory a v montážním videu. Pokud si nejste postupem jisti, svěřte opravu odbornému servisu.
