X8R opravná sada ozubených kol škrticí klapky VDO / Siemens
Sada X8R0170 je určena k opravě převodu uvnitř vybraných těles škrticí klapky VDO / Siemens. Nahrazuje dvě opotřebovaná ozubená kola a těsnění krytu pohonu. Pokud je příčinou závady poškozené ozubení, lze opravit tento mechanismus bez výměny celého tělesa klapky.
PŘÍZNAKY ZÁVADY
Problém se může projevit nepravidelným chodem motoru, příliš vysokým nebo nízkým volnoběhem, zhasínáním motoru, slabým výkonem či opožděnou reakcí na přidání plynu. Otáčky mohou po uvolnění plynu klesat pomalu. Mezi další možné projevy patří vyšší spotřeba paliva, nouzový režim, upozornění na snížený výkon nebo rozsvícená kontrolka EPC.
Tyto příznaky samy o sobě nepotvrzují poškození ozubených kol. Před objednáním je nutné zkontrolovat příčinu závady a provedení klapky.
ZÁVADA A JEJÍ PŘÍČINA

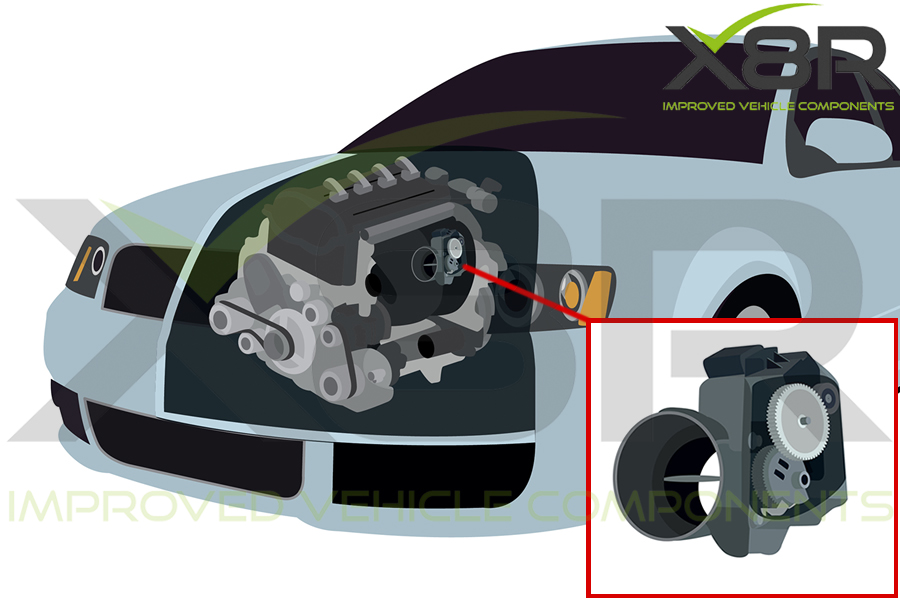

Škrticí klapka je součástí systému sání a reguluje množství vzduchu proudícího do motoru. Na její pohyblivé části se mohou usazovat karbonové nečistoty, které omezují otevírání a zavírání nebo způsobí zadrhávání klapky v otevřené či zavřené poloze.

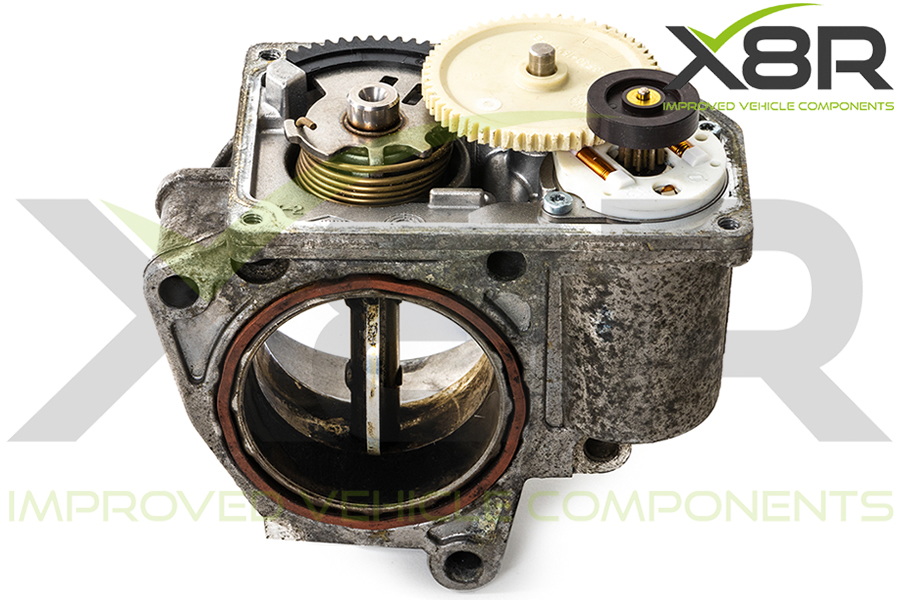

Vyčištění může funkci obnovit. Pokud se však v důsledku zvýšeného odporu již poškodily zuby původních nylonových kol, samotné odstranění usazenin nestačí. Opotřebovaný převod přestává správně přenášet pohyb pohonu na klapku. V takovém případě nemusí být nutná výměna celého tělesa; poškozená kola lze nahradit samostatně.
ŘEŠENÍ X8R

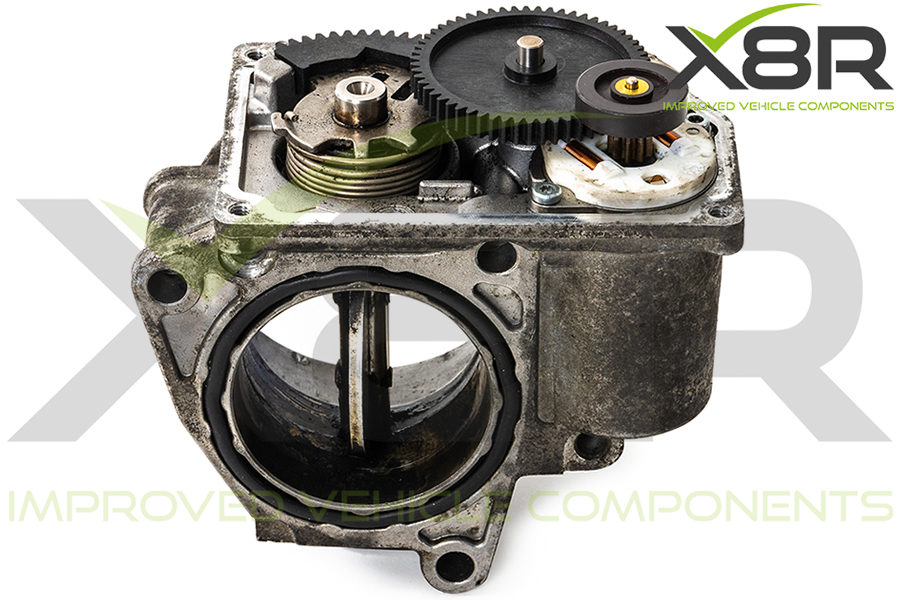

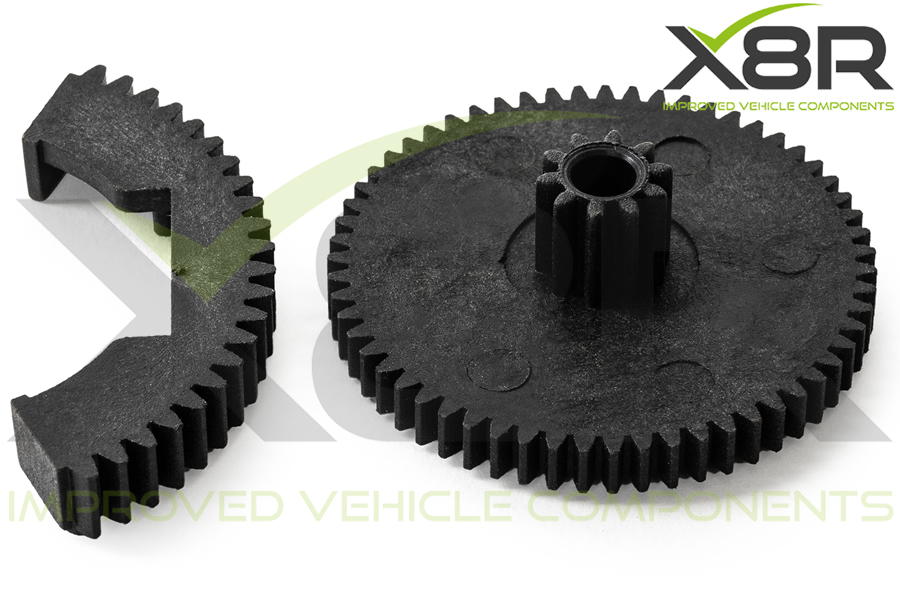

Náhradní kola X8R zachovávají způsob činnosti původního převodu, jsou však vyrobena vstřikováním z plastu vyztuženého uhlíkem, který X8R zvolilo pro toto použití. Jde o tvarované díly, nikoli o výrobky z 3D tisku. Výrobce upozorňuje, že neodpovídající 3D tištěná nebo kovová náhrada může způsobit další problémy v mechanismu.
Nový půlkruhový segment se po odstranění původního dílu zasune do připravených otvorů v kovovém nosiči a zacvakne. Hlavní kolo se nasadí na původní čep. Součástí sady je také nové těsnění krytu pohonu, který se při opravě otevírá. Oprava je určena pro poškození převodu; sada neobsahuje elektromotor ani celé těleso škrticí klapky.
KOMPATIBILITA A OMEZENÍ
Rozhodující je přesné číslo na tělese škrticí klapky a shoda jejího mechanismu s náhradními díly. Následující přehled modelů a objemů motorů je orientační. Neznamená vhodnost pro všechny ročníky, motorizace nebo všechna provedení uvedeného modelu; uvedené objemy nejsou přiřazením ke každému jednotlivému modelu v řádku.
| Značka | Orientační přehled modelů | Označení motorů v přehledu X8R |
|---|---|---|
| Audi | A2, A3, A4, A5, A6, A8, Q5, Q7, TT | TDI: 1,4; 1,9; 2,0; 2,7; 3,0; 4,2 l |
| Seat | Cordoba, Exeo, Ibiza, Leon, Toledo | TDI: 1,4; 1,9; 2,0 l |
| Škoda | Fabia, Octavia, Roomster, Superb, Yeti | TDI: 1,4; 1,9; 2,0 l |
| Volkswagen | Beetle, Caddy, Crafter, Eos, Golf, Jetta, Passat, Polo, Phaeton, Scirocco, Tiguan, Touran, Touareg, Transporter T5 | TDI: 1,4; 1,9; 2,0; 2,5; 3,0; 4,2 l |
| Hyundai | Grandeur, i30, ix55, Santa Fe, Sonata, Tucson | CRDI: 2,0; 2,2; 3,0 l |
| Kia | Carens, Cee’d, Magentis, Optima, Rio, Soul, Sportage, Venga | CRDI / CRTD: 1,1; 1,4; 1,6; 1,7; 2,0 l |
| Mercedes-Benz | Sprinter | CDI: 2,1; 2,2 l |
REFERENČNÍ ČÍSLA DÍLŮ
Níže jsou související čísla těles škrticí klapky a označení pohonů uváděná X8R. Nejde o objednací kód opravné sady ani o příslib dodání kompletní klapky. Při porovnání zachovejte celé označení včetně koncového písmene.
| Skupina označení | Referenční čísla |
|---|---|
| Tělesa škrticí klapky – první skupina | 03G128063A, 03G128063B, 03G128063C, 03G128063D, 03G128063F, 03G128063G, 03G128063J |
| Tělesa škrticí klapky – první skupina – pokračování | 03G128063K, 03G128063L, 03G128063M, 03G128063Q, 03G128063R, 03G128063T, 03G128063V |
| Tělesa škrticí klapky – první skupina – pokračování | 03L128063A, 03L128063B, 03L128063C, 03L128063D, 03L128063E, 03L128063G, 03L128063H |
| Tělesa škrticí klapky – první skupina – pokračování | 03L128063K, 03L128063R, 03L128063S, 03L128063T, 045128063, 045128063G, 057128063B |
| Tělesa škrticí klapky – první skupina – pokračování | 057128063C, 057128063H, 057128063D, 057128063E, 057128063G, 059128063A, 059128063B |
| Tělesa škrticí klapky – první skupina – pokračování | 059128063E, 059145950A, 059145950AA, 059145950AF, 059145950AH, 059145950B, 059145950D |
| Tělesa škrticí klapky – první skupina – pokračování | 059145950E, 059145950H, 059145950J, 059145950L, 059145950P, 059145950R, 059145950T |
| Tělesa škrticí klapky – první skupina – pokračování | 075128063A, 45128063G, 4E0145950C, 4E0145950D, 4E0145950F, 4E0145950G, 4E0145950H |
| Tělesa škrticí klapky – první skupina – pokračování | 4E0145950J, 8E0145950D, 8E0145950E |
| Označení Siemens-VDO | 40824011001, 408240111001, 408240121001, 408240231001, A2C30247400, A2C31762900, A2C32356700 |
| Označení Siemens-VDO – pokračování | A2C37524500, A2C53043714, A2C53081714, A2C53085612, A2C53085614, A2C53097542, A2C53099814 |
| Označení Siemens-VDO – pokračování | A2C53099815, A2C53100873, A2C53100874, A2C53100875, A2C53102656, A2C53112154, A2C53210988 |
| Označení Siemens-VDO – pokračování | A2C53245205, A2C53249824, A2C53249826, A2C53249829, A2C53249890, A2C53249891, A2C53253875 |
| Označení Siemens-VDO – pokračování | A2C53302614, A2C53324665, A2C53329083, A2C53337753, A2C53338105, A2C53358421, A2C53364206 |
| Označení Siemens-VDO – pokračování | A2C53364207, A2C53364212, A2C53364213, A2C53369978, A2C53380146, A2C53385161, A2C53385242 |
| Označení Siemens-VDO – pokračování | A2C82751600, A2C83076400, A2C83592300, A2C85454800, A2C87924200, A2C59515171 |
| Další související označení | 35100-27410, 35100-2A900, 1354652, 45128063, A6460901470, 076128063A, A2C53090824 |

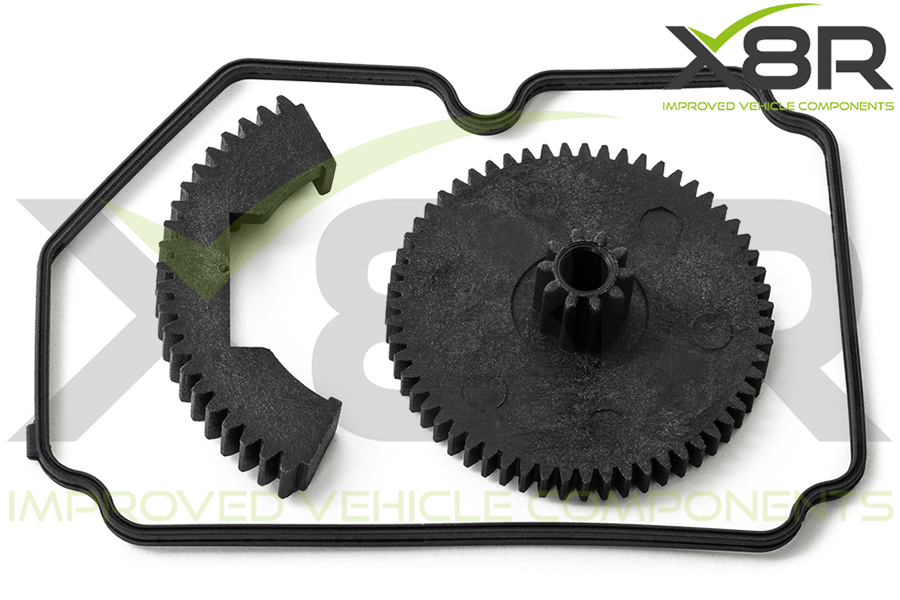

OBSAH BALENÍ
| Množství | Položka |
|---|---|
| 1 ks | Hlavní ozubené kolo z plastu vyztuženého uhlíkem |
| 1 ks | Půlkruhový ozubený segment z plastu vyztuženého uhlíkem |
| 1 ks | Těsnění krytu pohonu škrticí klapky |
MONTÁŽ A POUŽITÍ
Obrazový návod X8R popisuje opravu demontovaného tělesa. Pro práci uvádí šroubováky Torx T20 a T10, ploché šroubováky různých velikostí, háček na vyjmutí těsnění, čisticí prostředek, dílenské utěrky a měkký kartáček. K odstranění původního půlkruhového segmentu je potřeba vhodný řezací nástroj nebo štípací kleště.
- Těleso očistěte od karbonových usazenin. Návod výrobce používá čistič brzd, dílenskou utěrku a měkký kartáček.
- Povolte čtyři šrouby Torx T20 spojující kryt pohonu s tělesem klapky. Obě části opatrně oddělte; nepoškoďte dvojici elektrických kontaktů, která může při rozpojování klást odpor.
- Uvnitř povolte dva šrouby Torx T10 a vyjměte původní hlavní kolo z čepu.
- Původní půlkruhový plastový segment odřízněte nebo odštípejte. Zachovejte nepoškozený kovový nosič pod ním a odstraňte všechny úlomky, včetně nečistot z upevňovacích otvorů.
- Nový půlkruhový segment vložte na původní místo. Výstupky na jeho spodní straně prostrčte otvory v kovovém nosiči a segment zacvakněte.
- Pro nasazení hlavního kola mírně nadzvedněte malý kruhový díl v rohu mechanismu. Kolo nasaďte na čep menším ozubením dolů a ověřte správný záběr. Vraťte oba šrouby T10. Ručním pootočením klapky zkontrolujte pohyb převodu a návrat do výchozí polohy.
- Vyjměte staré těsnění krytu, vyčistěte jeho drážku a vložte nové těsnění ze sady.
- Obě poloviny srovnejte podle elektrických kontaktů a jejich otvorů. Jemně je spojte, zkontrolujte usazení těsnění a vraťte čtyři šrouby T20. Po dokončení lze opravenou jednotku namontovat zpět do vozidla.
Kompletní obrazový postup najdete v PDF v části Návody a soubory a v montážním videu. Pokud si nejste opravou jisti, svěřte ji odbornému servisu.
TECHNICKÉ PARAMETRY
| Parametr | Hodnota |
|---|---|
| Výrobce sady | X8R |
| Kód sady | X8R0170 |
| Určení | Oprava ozubeného převodu vybraných škrticích klapek VDO / Siemens |
| Materiál ozubených kol | Plast vyztužený uhlíkem, vstřikované díly |
| Počet ozubených dílů | 2 |
| Těsnění krytu | 1 ks v balení |
| Záruka | 2 roky |
Doplňkové parametry
| Kategorie: | X8R – opravy škrticí klapky Audi |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.1 kg |
| EAN: | 0713440921896 |
| Výrobce vozidla: | Mercedes-Benz, Volkswagen, Kia, Audi, Seat, Škoda, Hyundai |
| Model vozidla: | Caddy, Crafter, Sprinter, Touareg, Touran, Jetta, A4, Exeo, A2, A3, A5, A6, A8, Q5, Q7, TT, Cordoba, Ibiza, Leon, Toledo, Fabia, Octavia, Roomster, Superb, Yeti, Beetle, Eos, Golf, Passat, Polo, Phaeton, Scirocco, Tiguan, Transporter T5, Grandeur, i30, ix55, Santa Fe, Sonata, Tucson, Carens, Cee’d, Magentis, Optima, Rio, Soul, Sportage, Venga |
| Produkt: | Opravná sada škrticí klapky |
| Materiál: | Plast vyztužený uhlíkem |
| Výrobce: | X8R |
| Kód výrobku: | X8R0170 |
| Určení: | Oprava převodu škrticí klapky VDO / Siemens |
| Materiál ozubených kol: | Plast vyztužený uhlíkem |
| Obsah sady: | 2 ozubená kola a 1 těsnění krytu |
