X8R opravné ozubené kolo servopohonu rozdělovací převodovky pro BMW X3/X5/X6

X8R opravné ozubené kolo servopohonu rozdělovací převodovky pro BMW X3/X5/X6

Ozubené kolo X8R0033 slouží k opravě převodu uvnitř elektrického servopohonu rozdělovací převodovky vybraných vozů BMW X3, X5 a X6. Umožňuje vyměnit opotřebenou součást a zachovat původní servopohon, pokud jsou jeho ostatní části funkční.

PŘÍZNAKY ZÁVADY

Opotřebení kola se může projevit současným rozsvícením kontrolek brzd, ABS a pohonu 4×4, hlášením „4×4 inactive“ nebo cvakáním a škubáním v oblasti rozdělovací převodovky. Tyto projevy samy o sobě nepotvrzují poškození kola; před opravou je potřeba ověřit stav konkrétního servopohonu.

ZÁVADA A JEJÍ PŘÍČINA

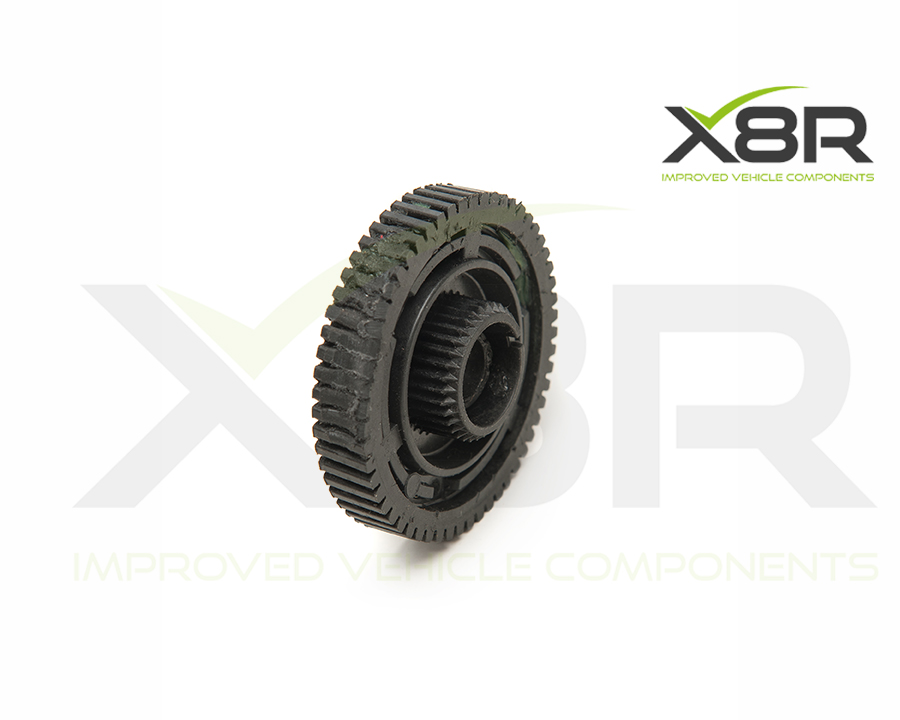

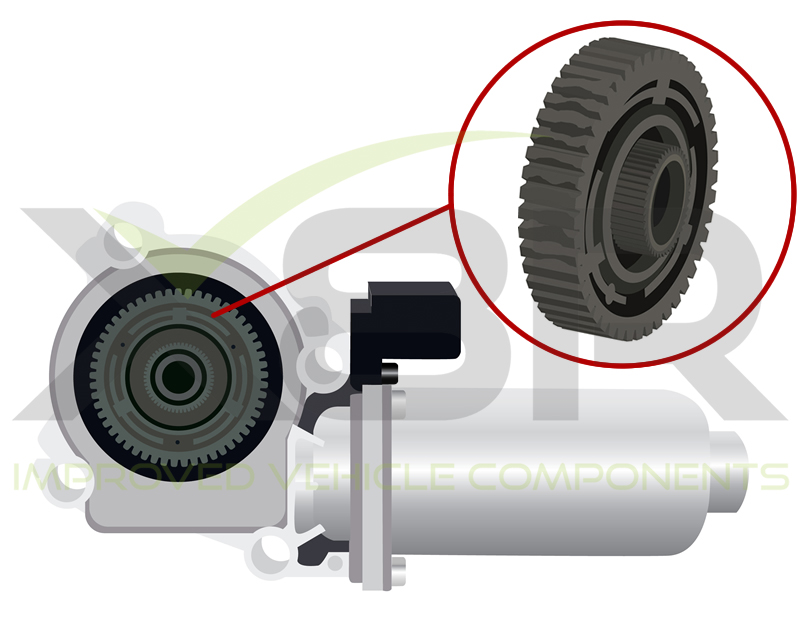

K rozdělovací převodovce je připojen elektrický servopohon. Uvnitř jeho převodu zabírá kovový šnek do nylonového ozubeného kola. Opotřebením nebo stržením plastových zubů se přeruší přenos pohybu a servopohon přestane správně ovládat rozdělovací převodovku.

Oprava celou sestavou mění i součásti, které mohou být stále funkční. Pokud je závada omezená na ozubené kolo, lze pomocí dílu X8R vyměnit samotné kolo a ponechat původní motor i těleso servopohonu.

ŘEŠENÍ X8R

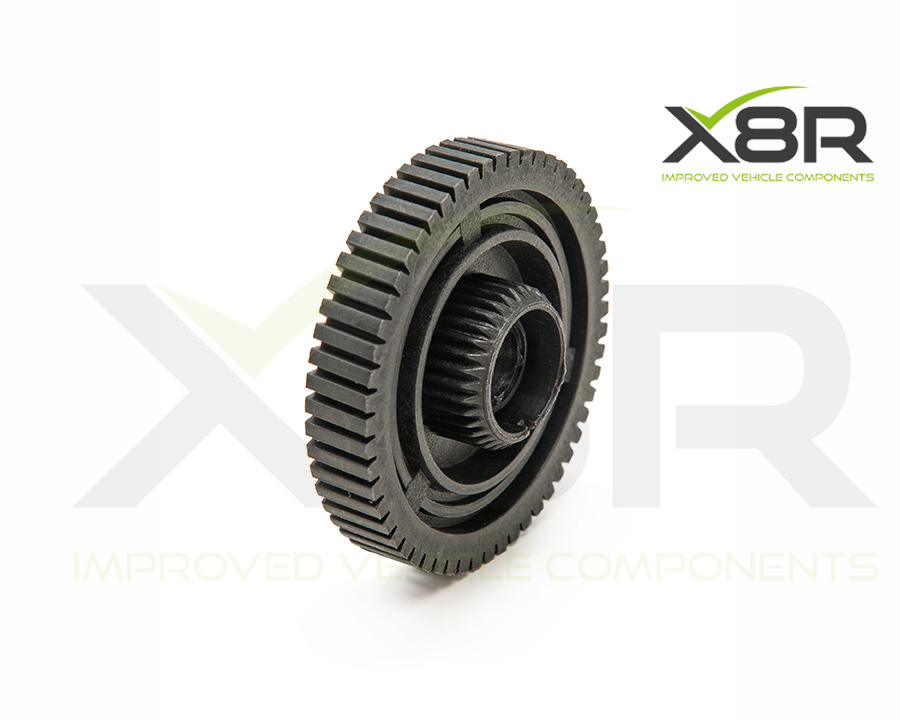

Náhradní kolo je vyrobené z plastu vyztuženého uhlíkovými vlákny. X8R jej navrhl jako přesně vyrobenou náhradu původního nylonového kola s upraveným materiálovým složením, jehož cílem je vyšší odolnost oproti původnímu dílu.

Výměna řeší opotřebení samotného kola. Neopravuje případnou elektrickou závadu motoru ani jiné poškození servopohonu či rozdělovací převodovky. Balení obsahuje jedno ozubené kolo; kompletní servopohon na montážních snímcích se nedodává.

KOMPATIBILITA A OMEZENÍ

Určeno pro odpovídající servopohony rozdělovacích převodovek ATC400, ATC500 a ATC700. Samotné označení X3, X5 nebo X6 nestačí k výběru: před objednáním porovnejte typ převodovky, číslo a provedení servopohonu i tvar původního kola. Identifikaci sestavy lze ověřit také podle VIN vozidla.

LCI označuje modernizované provedení příslušné generace. Shodu je nutné posuzovat podle skutečně namontované sestavy, zejména pokud již byla v minulosti měněna.

REFERENČNÍ ČÍSLA DÍLŮ

Následující čísla pomáhají identifikovat související sestavu. X8R0033 je opravné ozubené kolo a nenahrazuje kompletní sestavu nesoucí některé z těchto označení.

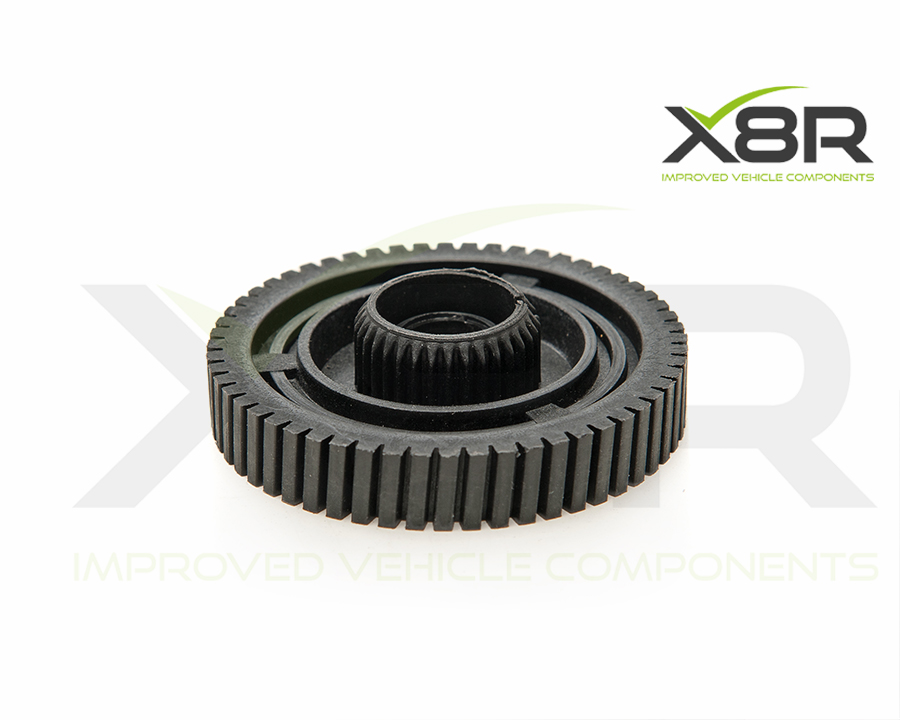

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

Před rozebráním zaznamenejte polohu všech součástí. Návod X8R upozorňuje na rezistor na zadní straně servopohonu: při opravě jej nepoškoďte; pro práci doporučuje jeho demontáž.

Po povolení čtyř šroubů se oddělí těleso motoru a vyjme plastový modul. Je potřeba zachovat jeho orientaci a obě těsnění po stranách modulu. Následuje odstranění pojistného kroužku tvaru C a podložky. Návod doporučuje kleště na pojistné kroužky a malý plochý šroubovák pro uvolnění kroužku.

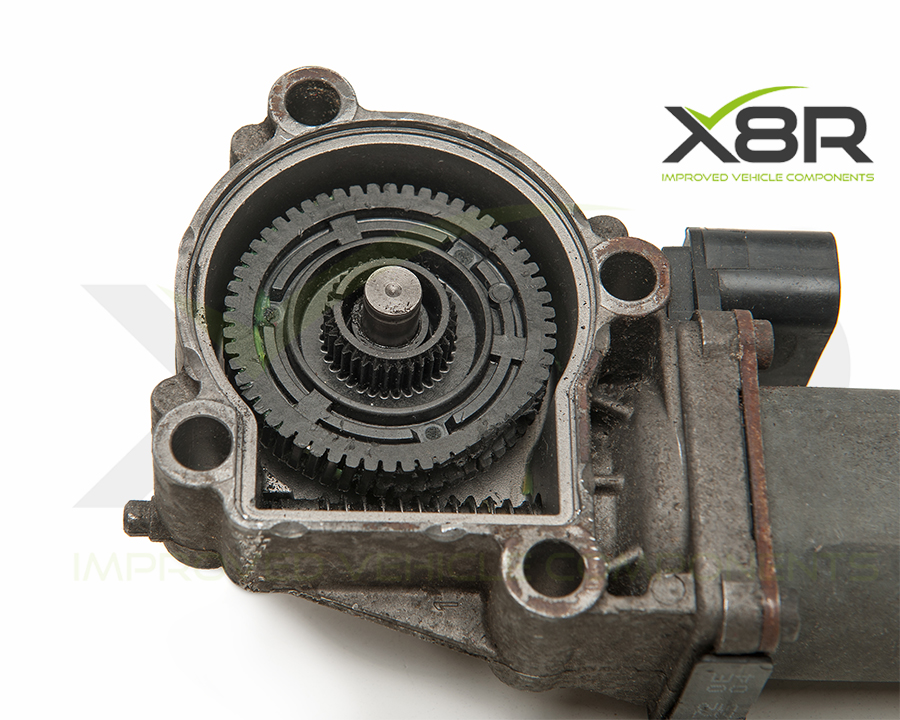

Kryt převodu se opatrně uvolňuje po obvodu. Poté se vyjme původní kolo a vyčistí těleso servopohonu i jeho součásti. Pro očištění modulu a motorových kontaktů uvádí X8R stlačený vzduch nebo vhodný čisticí prostředek.

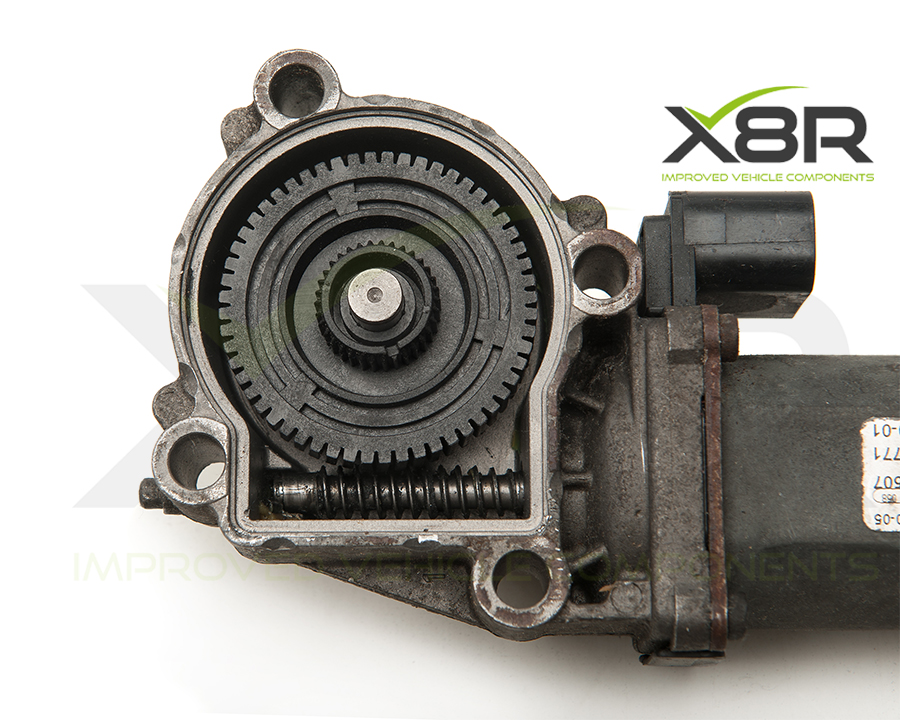

Nové kolo, šnekový převod a hřídel kola se před sestavením namažou. Sestava se skládá v opačném pořadí; je nutné zachovat správnou orientaci všech dílů a vrátit všechna těsnění i podložku. Podrobný obrázkový návod v angličtině je přiložen v souvisejících souborech.

TECHNICKÉ PARAMETRY
