X8R opravná sada pružin zámků dveří pro Mercedes-Benz C/E/CLK – 2 pružiny

X8R opravná sada pružin zámků dveří pro Mercedes-Benz C/E/CLK – 2 pružiny

Opravná sada X8R0006 je určená k výměně prasklé pružiny uvnitř mechanismu dveřního zámku vybraných vozů Mercedes-Benz. Balení obsahuje 2 náhradní pružiny z nerezové oceli, montážní kleště a spojovací materiál pro zpětné upevnění uvolněných dílů dveří.

Sada slouží k opravě konkrétní mechanické závady. Pokud je zbytek zámku funkční, umožňuje zachovat původní mechanismus místo výměny celé jednotky.

PŘÍZNAKY ZÁVADY

Zajišťovací kolík dveří při zamykání rychle poskakuje nahoru a dolů, dveře se nezamknou nebo zamykají pouze občas a ze zámku se ozývá chrastění. Tyto projevy mohou souviset s prasklou pružinou; před opravou je potřeba ověřit skutečnou příčinu závady.

ZÁVADA A JEJÍ PŘÍČINA

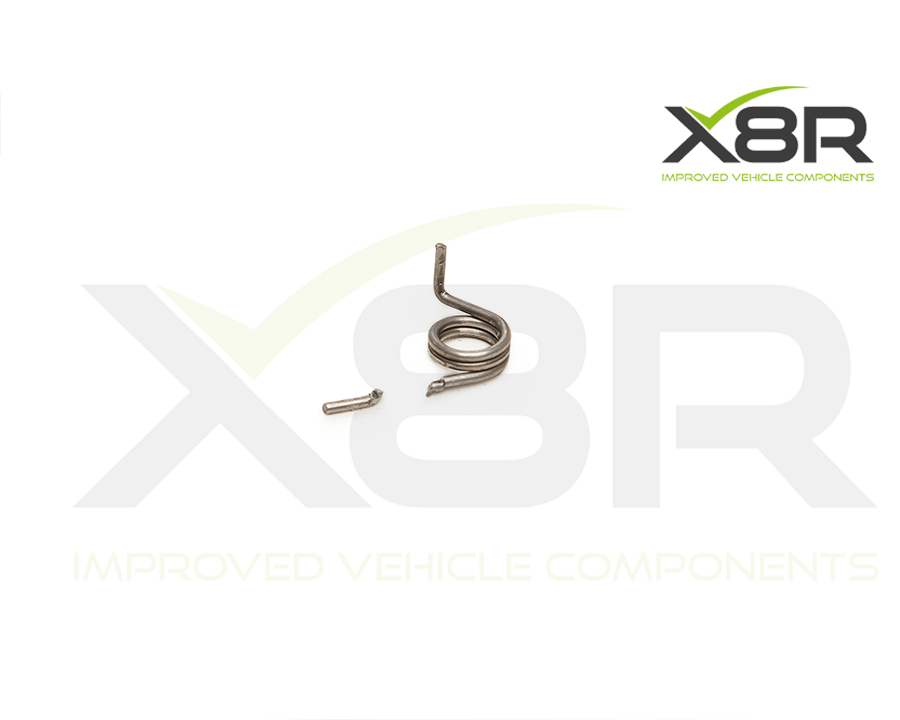

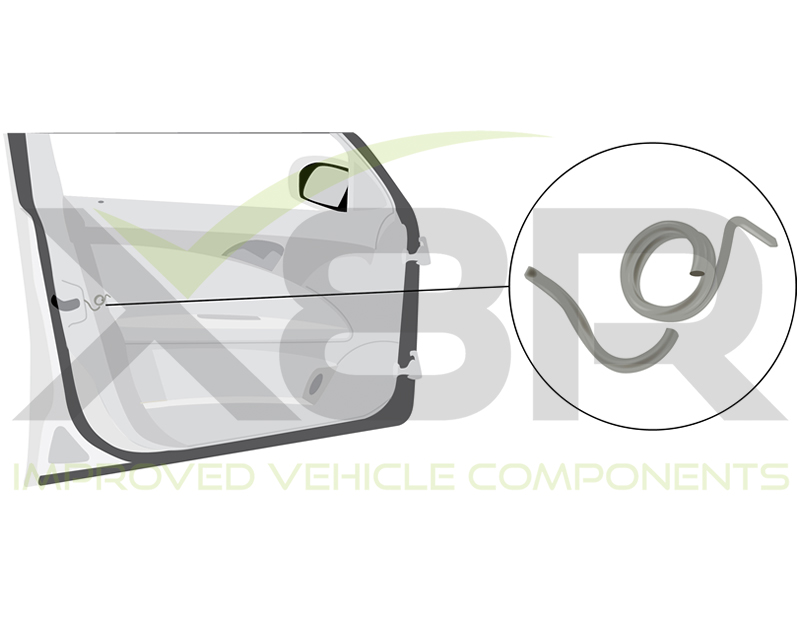

Uvnitř ovládacího mechanismu se nachází malá pružina, jejíž prasknutí naruší správnou funkci zamykání. Původní pružina je jemně vinutá a podle X8R je její ocel náchylná ke korozi a následnému poškození.

Výměna celého zámku kvůli této malé součásti znamená podstatně rozsáhlejší opravu. X8R uvádí, že původní konstrukce pružiny zůstala u těchto jednotek zachována i v náhradních mechanismech, a proto samotná výměna celé jednotky neodstraňuje příčinu popsané slabiny.

ŘEŠENÍ X8R

Náhradní pružiny X8R jsou vyrobené z nerezové oceli, mají robustnější vinutí a upravený tvar. Přesné výrobní tolerance jsou přizpůsobené uložení v příslušném mechanismu. Konstrukce řeší slabinu původní pružiny a nerezová ocel zvyšuje odolnost vůči korozi.

Sada je určená pro levé i pravé zámky předních a zadních dveří odpovídajícího provedení. Při montáži se vybírá pružina podle strany a tvaru původního dílu. Levá a pravá strana se určují ve směru jízdy, nezávisle na umístění volantu.

KOMPATIBILITA A OMEZENÍ

Před objednáním porovnejte provedení zámku, původní pružinu a referenční číslo mechanismu. U dvoudveřových provedení se použití týká jejich skutečně osazených dveřních zámků. Opravná sada nenahrazuje celý zámek ani jeho elektrický pohon; jinou příčinu poruchy neřeší.

REFERENČNÍ ČÍSLA DÍLŮ

Následující čísla označují původní mechanismy zámků, pro které X8R uvádí použití pružin. Nejde o katalogová čísla kompletního zámku dodávaného v této sadě.

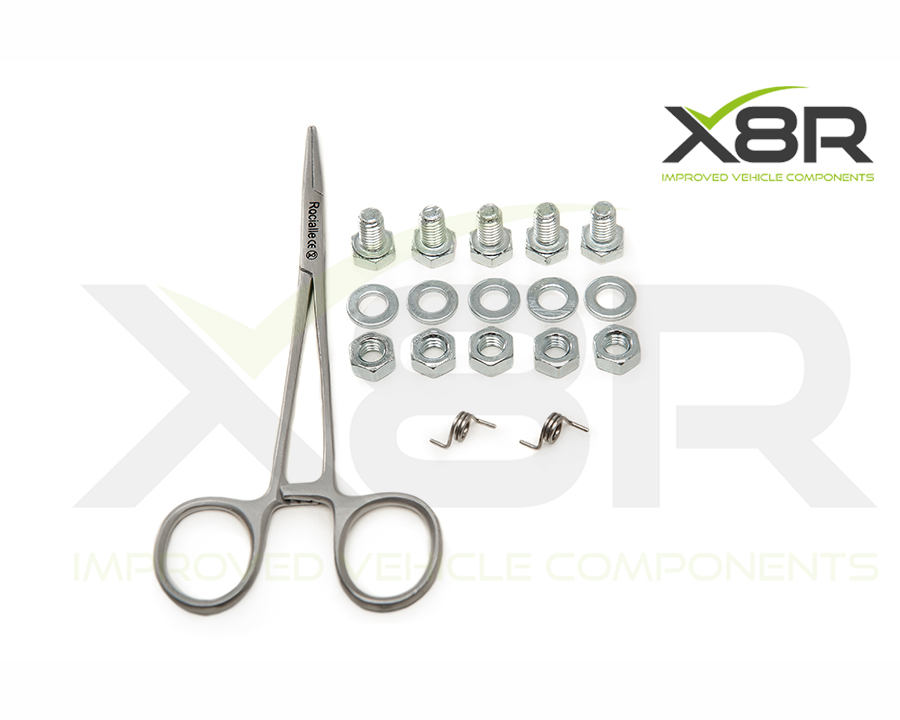

OBSAH BALENÍ

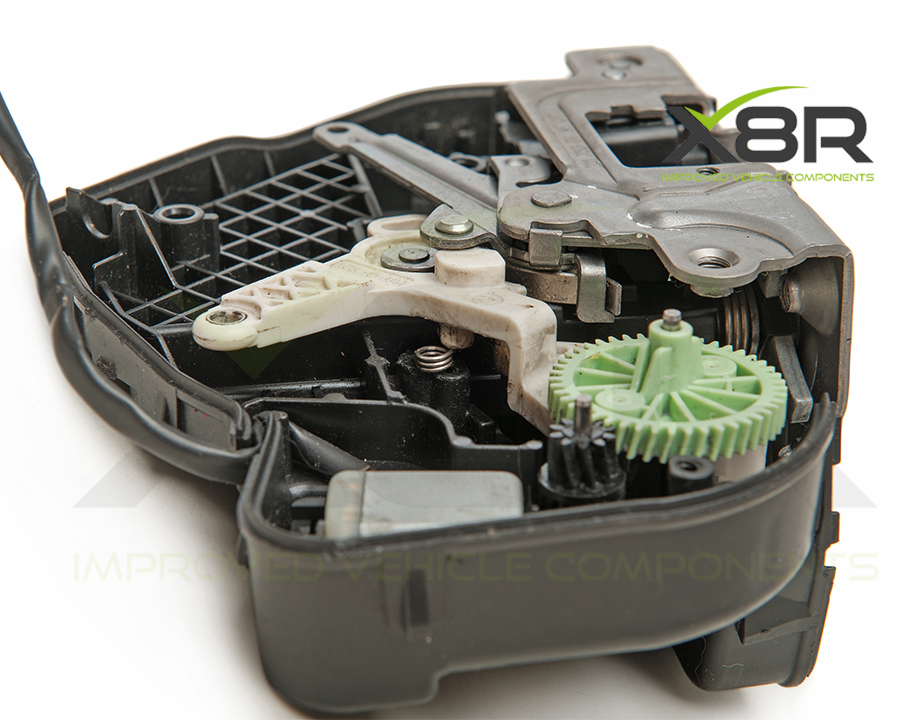

Kompletní mechanismus zámku zobrazený na montážních fotografiích slouží jako ukázka použití a není součástí balení.

MONTÁŽ A POUŽITÍ

Oprava vyžaduje demontáž obložení dveří a vyjmutí mechanismu zámku. Výrobce poskytuje samostatný fotografický návod pro přední a zadní dveře; konkrétní přístup se může lišit podle provedení vozidla. Pokud si nejste jistí demontáží dveří nebo zámku, svěřte práci odbornému servisu.

U předních dveří návod popisuje odstranění krytů a upevňovacích šroubů obložení, odpojení konektorů a táhla, uvolnění izolace a odvrtání dvou nýtů vedení okna. Následuje uvolnění tří šroubů T30 zámku, případného plastového krytu a vnější kliky přístupné po povolení šroubu T20. Vedení okna lze při zpětné montáži znovu přinýtovat nebo upevnit přiloženým spojovacím materiálem.

U zadních dveří se po sejmutí obložení, odpojení táhla a uvolnění izolace demontuje zámek a vnější klika. Pro vyjmutí zámku návod dále popisuje odstranění dvou šroubů T20 držáku kliky, rozpojení a vyjmutí dvoudílného pěnového bloku a uvolnění držáku.

Po sejmutí krytu zámku odstraňte všechny zbytky prasklé pružiny, včetně úlomků v hlubokém horním uložení. U zadního mechanismu návod pro obtížně přístupný zbytek v bílém horním uložení popisuje jeho odstranění shora vrtákem o průměru 1 mm. Tento krok se provádí pouze podle příslušného návodu a skutečného stavu dílu.

Pomocí montážních kleští se nejprve zasune horní rameno nové pružiny do horního uložení, poté spodní rameno do spodního uložení a jeho užší části. Nejde-li horní rameno správně zasunout, znovu zkontrolujte, zda v otvoru nezůstal původní úlomek. Funkci mechanismu vyzkoušejte po usazení pružiny a znovu po vrácení zámku do dveří, před konečným uzavřením obložení.

Oba PDF návody najdete v souvisejících souborech. Video v samostatné záložce ukazuje opravu zadního zámku na voze třídy C; postup vyjmutí mechanismu je potřeba přizpůsobit konkrétním dveřím.

TECHNICKÉ PARAMETRY
