X8R opravná sada pístního kroužku kompresoru Wabco
Kód: X8R0045
Detailní popis produktu
X8R opravná sada pístního kroužku kompresoru Wabco
Sada X8R0045 umožňuje vyměnit opotřebený pístní kroužek a těsnění hlavy kompresoru Wabco u vybraných vozů Audi, BMW, Jaguar, Land Rover, Mercedes-Benz, Porsche a Volkswagen. Oprava zachovává stávající kompresor, pokud jsou jeho ostatní části v pořádku. Sada obsahuje pístní kroužek z PTFE, dvě varianty těsnění hlavy, nové šrouby a stahovací pásky.
PŘÍZNAKY ZÁVADY
Vzduchové pérování může být hlučné, vozidlo se zvedá pomalu nebo se nezvedne vůbec a může svítit červená kontrolka vzduchového pérování. X8R mezi možnými projevy uvádí také chyby 1772 (problém s tlakem), 1400 (nelze nastavit požadovanou polohu) a 1577 (vozidlo nelze zvednout). Konkrétní hlášení závisí na vozidle a použité diagnostice; samotný příznak nepotvrzuje závadu pístního kroužku.
ZÁVADA A JEJÍ PŘÍČINA

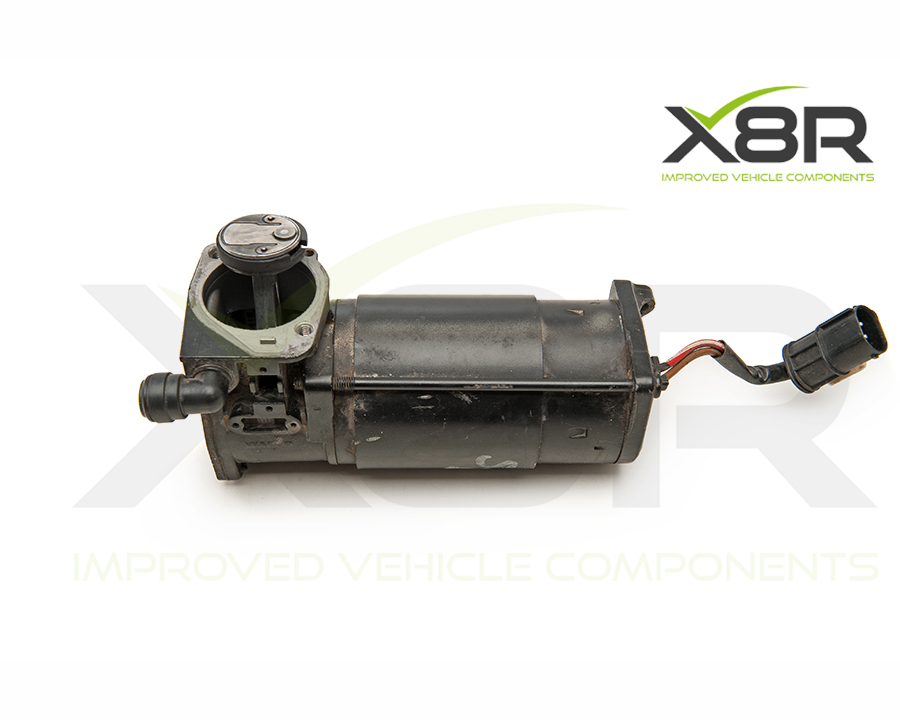

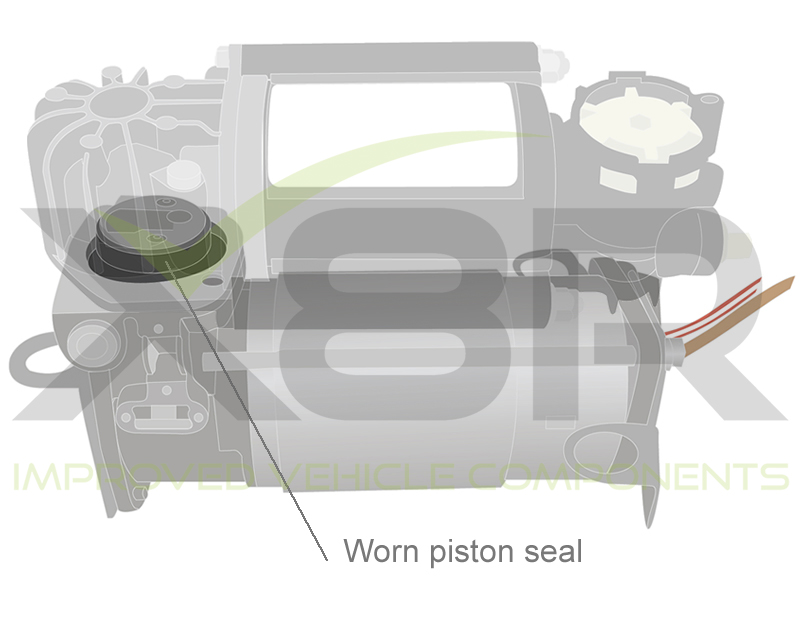

Pístní kroužek uvnitř kompresoru se postupně opotřebovává a ztrácí těsnost. X8R popisuje původní kroužek jako díl z měkkého plastu, jehož opotřebení výrazně omezuje výkon kompresoru. Snížený přívod stlačeného vzduchu pak vede k hlučnému chodu, pomalému zvedání nebo nefunkčnímu vzduchovému pérování.
ŘEŠENÍ X8R

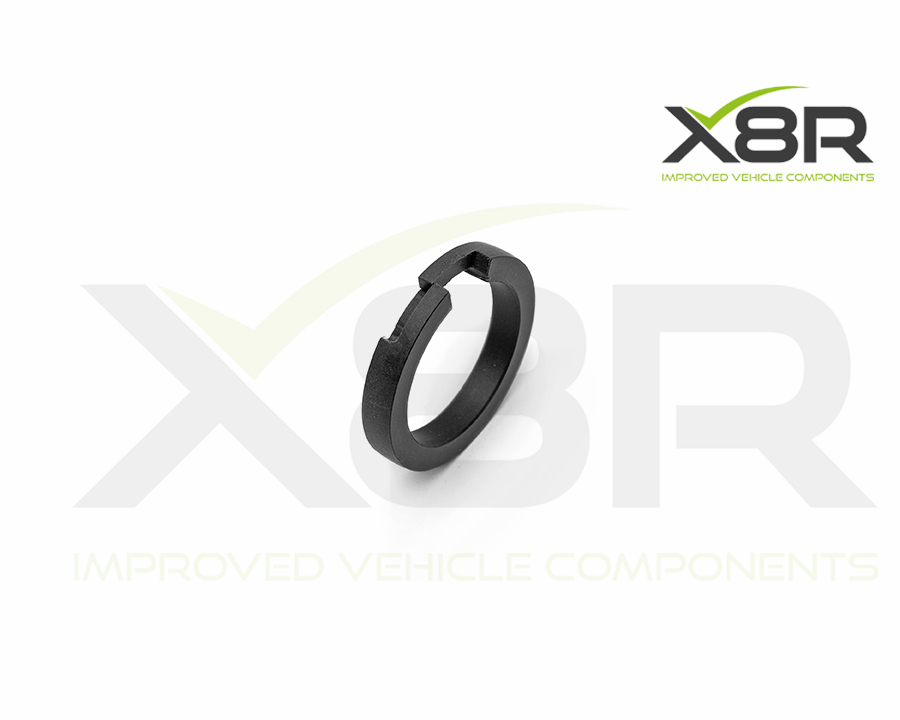

Náhradní pístní kroužek má upravenou konstrukci a je vyroben z PTFE. Podle X8R nabízí tento materiál vyšší odolnost proti opotřebení než původní díl. Výměna kroužku pomáhá obnovit těsnost pístu a výkon kompresoru bez výměny celé jednotky.
Výrobce uvádí orientační dobu vlastní výměny kratší než 30 minut. Skutečná doba závisí na přístupu ke kompresoru, jeho demontáži a stavu spojů; nejde o zaručený čas celé opravy vozidla. Obrazový návod a montážní video jsou připojeny ke kartě produktu.
Sada řeší opotřebení dodávaných dílů. Před montáží zkontrolujte také stav válce a dalších částí kompresoru; poškozený válec, motor nebo jinou závadu vzduchového systému samotný nový kroužek neodstraní.
KOMPATIBILITA A OMEZENÍ
| Vozidlo | Roky výroby | Podmínka použití |
|---|---|---|
| Land Rover Discovery 2 | 1998–2004 | Vzduchové pérování s odpovídajícím kompresorem Wabco |
| Range Rover L322 / Mk3 | 2002–2005 | Provedení před faceliftem s odpovídajícím kompresorem Wabco |
| Audi A8 D3 / 4E | 2002–2010 | Pouze s odpovídajícím kompresorem Wabco |
| Audi Q7 | 2005–2013 | Pouze s odpovídajícím kompresorem Wabco |
| Audi Allroad C5 | 2000–2005 | Pouze s odpovídajícím kompresorem Wabco |
| Audi Allroad C6 | 2006–2011 | Pouze s odpovídajícím kompresorem Wabco |
| Volkswagen Touareg | 2002–2010 | Pouze s odpovídajícím kompresorem Wabco |
| Porsche Cayenne | 2002–2010 | Pouze s odpovídajícím kompresorem Wabco |
| BMW X5 E53 | 2000–2006 | Pouze s odpovídajícím kompresorem Wabco |
| Mercedes-Benz třída E W211 | 2002–2009 | Pouze s odpovídajícím kompresorem Wabco |
| Mercedes-Benz třída S W220 | 1998–2005 | Pouze s odpovídajícím kompresorem Wabco |
| Jaguar XJ / XJ6 / XJ8 / XJR – X350, X358 | 2003–2010 | Pouze s odpovídajícím kompresorem Wabco |
Sada je určena pouze pro uvedené kompresory Wabco. Před objednáním ověřte výrobce, označení a skutečné provedení namontovaného kompresoru podle referenčních čísel níže. Pokud byl nahrazen jiným typem, samotný model a rok vozidla nestačí k určení vhodnosti. Uvedení vozidla v tabulce neznamená vhodnost pro každý jeho kompresor; kompatibilitu nepřenášejte na jiné generace nebo roky výroby.
REFERENČNÍ ČÍSLA DÍLŮ
| Skupina | Referenční označení |
|---|---|
| Land Rover / Range Rover – sestavy kompresoru | RQG500110, LR010375, RQG500140, LR015089, RQL000014, 37.22-6753864, RQG100041 |
| Land Rover / Range Rover – kompresory Wabco | 415 403 300 0, 415 403 108 0, 415 403 401 0, 415 403 925 2 |
| Audi Allroad – referenční označení | 4Z7 616 007 A0; Wabco 415 403 106 0 |
| Audi Q7 – referenční označení | 4L0 698 007 A/B/C, 7L0 698 853 A, 7L8 616 006 A/C, 7L8 616 007 A/C/E/F; Wabco 415 403 305 0, 415 403 123 0 |
| Audi A8 – referenční označení | 4E0 616 005 D/F/H, 4E0 616 007 B/D, 4E0 616 005 E/G, 4E0 616 007 A/C/E; Wabco 415 403 308 0, 415 403 309 0 |
| Volkswagen Touareg – referenční označení | 7L0 616 007 A/B/C/F/H, 7L0 698 007 D, 7L8 616 006 D; Wabco 415 403 302 0, 415 403 113 0 |
| Porsche Cayenne – referenční označení | 95535890104; Wabco 415 403 302 0, 415 403 113 0 |
| BMW X5 E53 – referenční označení | 6779712, 6753862, 6787617, 1092349; Wabco 415 403 304 0, 415 403 109 0 |
| Mercedes-Benz – referenční označení | A2113200304; Wabco 415 403 303 0, 415 403 112 0 |
| Jaguar XJ / XJR – referenční označení | Kompresor C2C27702; další označení uváděná X8R: W0133-1939145, 78-10023ON |
Referenční čísla identifikují opravované kompresory nebo jejich sestavy. Objednací kód této opravné sady je X8R0045; uvedená čísla neznamenají, že balení obsahuje celý kompresor.

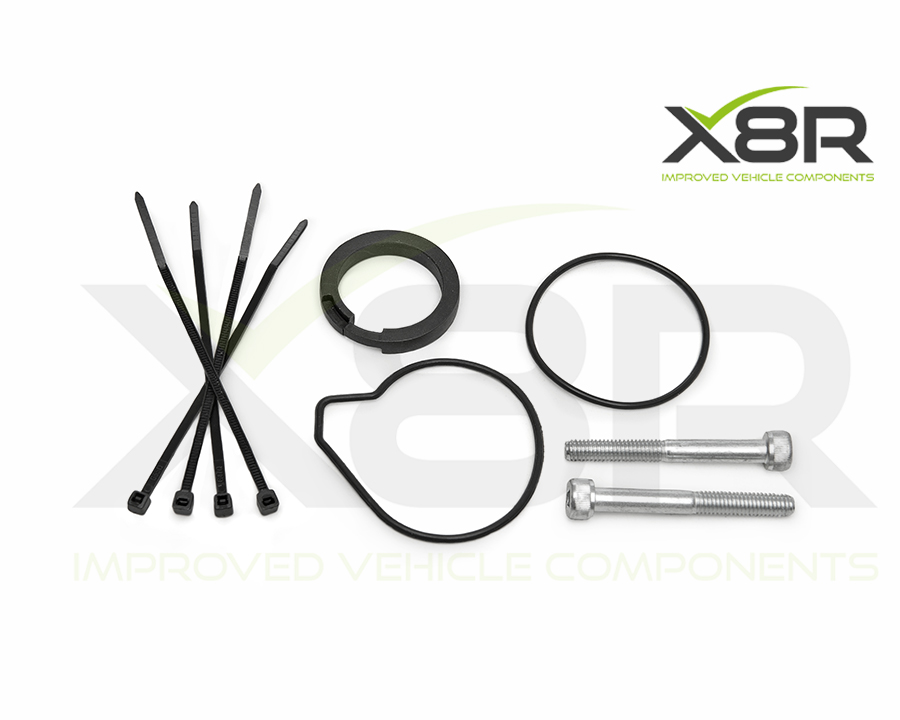

OBSAH BALENÍ
| Množství | Položka |
|---|---|
| 1 ks | Pístní kroužek z PTFE |
| 1 ks | Kruhový těsnicí O-kroužek hlavy |
| 1 ks | Tvarované těsnění hlavy |
| 2 ks | Šroub |
| 4 ks | Stahovací páska |
Podle provedení kompresoru se použije buď kruhový, nebo tvarovaný těsnicí kroužek hlavy. Obě varianty jsou v sadě, při jedné opravě se montuje pouze odpovídající z nich. Kompresor na fotografiích slouží k názornému vysvětlení a není součástí balení.
MONTÁŽ A POUŽITÍ
Před otevřením očistěte vnější povrch kompresoru, aby dovnitř nepronikly nečistoty. Návod popisuje demontáž hlavy pomocí Torxu T30. Zarezlé nebo zatuhlé spoje nejprve uvolněte vhodným přípravkem; případný teplotní snímač upevněný pod šroubem po opravě vraťte na své místo.
Vyjměte původní těsnění hlavy, očistěte drážku i dosedací plochy a zvolte správný tvar nového těsnění. Zkontrolujte válec: promáčknutí a škrábance mohou výrazně zkrátit životnost nového pístního kroužku.

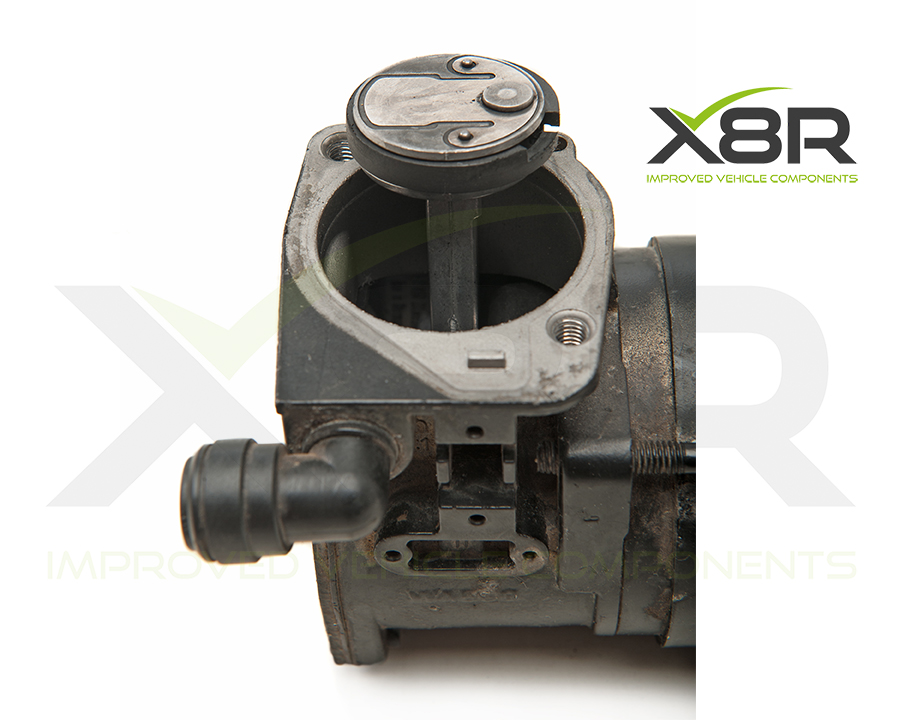

Poznamenejte si původní polohu pístního kroužku vůči polohovacímu kolíku. Po vyjmutí starého kroužku očistěte píst a drážku, nasaďte nový kroužek ve stejné orientaci a ručním stlačením ověřte správné usazení. Při montáži hlavy použijte dodané nové šrouby a malé množství přípravku pro zajištění závitů podle návodu.
Před vrácením kompresoru do vozidla ověřte jeho funkci a výstup. Kompletní anglický obrazový postup je v záložce Návody a soubory, oficiální montážní video v záložce Videa. Návod je společný pro více vozidel s tímto typem kompresoru; postup vyjmutí z konkrétního vozidla se může lišit.
Pro BMW X5 je v záložce Návody a soubory také samostatný obrazový návod k demontáži kompresoru. Popisuje přístup pod rezervním kolem, odpojení přípojek, vyjmutí krytu a uvolnění kompresoru z držáku. Před prací odpojte akumulátor a zajistěte vozidlo proti pohybu; při zvedání použijte odpovídající vybavení. Poznamenejte si polohu pryžových uložení pro zpětnou montáž. Provedení jednotlivých vozidel se může lišit.
TECHNICKÉ PARAMETRY
| Parametr | Hodnota |
|---|---|
| Značka | X8R |
| Kód výrobku | X8R0045 |
| Typ dílu | Opravná sada pístního kroužku kompresoru |
| Typ kompresoru | Wabco |
| Materiál pístního kroužku | PTFE |
| Záruka | 2 roky |
Doplňkové parametry
| Kategorie: | X8R – opravy vzduchového pérování Land Rover |
|---|---|
| Záruka: | 2 roky |
| EAN: | 0632963354687 |
| Výrobce vozidla: | Audi, BMW, Jaguar, Land Rover, Mercedes-Benz, Porsche, Volkswagen |
| Model vozidla: | Allroad, Audi A8, Audi Q7, BMW X5, Cayenne, Discovery 2, Range Rover L322, Třída E, Třída S, Volkswagen Touareg, XJ6, XJ8, XJR |
| Produkt: | Opravná sada kompresoru |
| Kód výrobku: | X8R0045 |
| Kompatibilita: | Discovery 2 1998–2004; Range Rover L322 2002–2005; Audi A8 D3/4E 2002–2010; Audi Q7 2005–2013; Audi Allroad C5 2000–2005 a C6 2006–2011; Volkswagen Touareg 2002–2010; Porsche Cayenne 2002–2010; BMW X5 E53 2000–2006; Mercedes-Benz E W211 2002–2009; Mercedes-Benz S W220 1998–2005; Jaguar XJ / XJ6 / XJ8 / XJR (X350, X358) 2003–2010 |
| Typ dílu: | Opravná sada pístního kroužku kompresoru |
| Typ kompresoru: | Wabco |
| Materiál pístního kroužku: | PTFE |
Výměna pístního kroužku kompresoru Wabco – X8R (anglicky)
