Opravné pouzdro X8R0172 je určené pro mechanismus řadicí páky vozů Mercedes-Benz Vito a Viano W639 s pětistupňovou nebo šestistupňovou manuální převodovkou. Nahrazuje opotřebené uložení kulového kloubu uvnitř mechanismu, takže při závadě tohoto pouzdra není nutné měnit celou řadicí jednotku.

Příznaky závady

Řazení je nepřesné, řadicí páka má nadměrnou vůli a rychlostní stupně se zařazují obtížně, zejména první stupeň a zpátečka. Řadicí dráhy mohou působit posunutě doleva, takže třetí a čtvrtý stupeň připomínají obvyklou polohu prvního a druhého. Páka se může viklat nebo působit nezvykle volně. Tyto projevy mohou souviset s opotřebením pouzdra; před opravou ověřte příčinu vůle.

Závada a její příčina

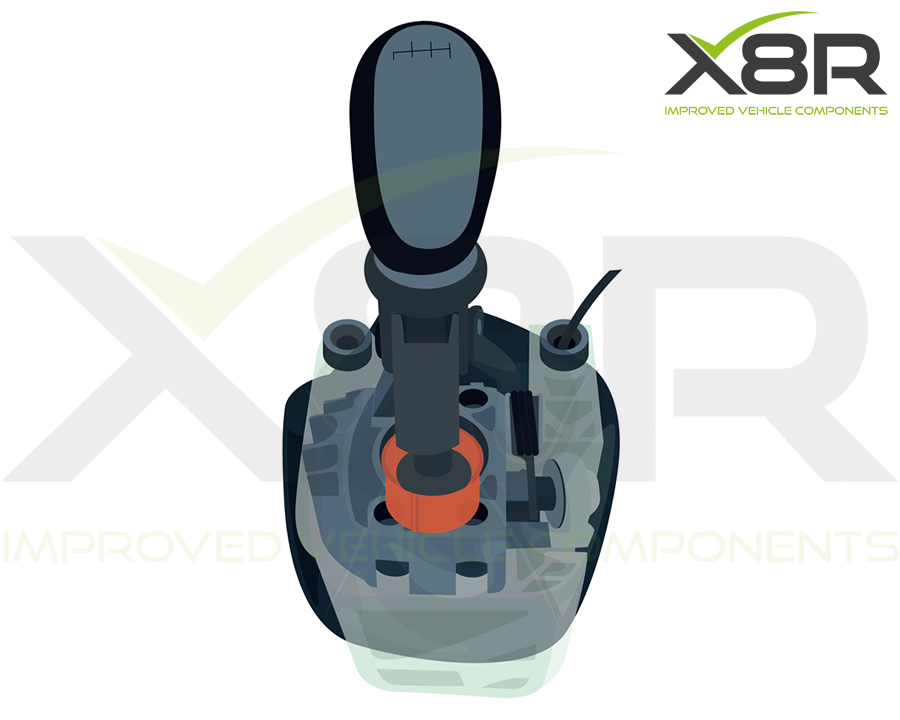

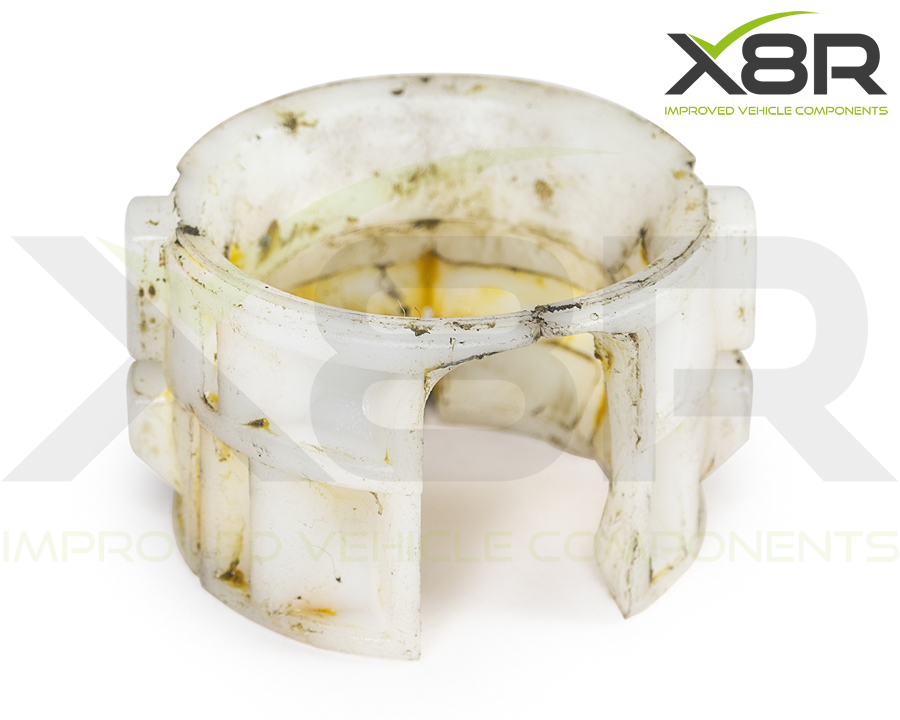

Kulový kloub ve spodní části řadicí páky pracuje v nylonovém pouzdru. Jeho dosedací plochy musí udržovat těsné uložení a současně umožňovat pohyb kloubu. Při opotřebení původního nylonu vzniká nadměrná vůle, která se přenáší do ovládání řazení. Výměna celého mechanismu by znamenala podstatně rozsáhlejší opravu než náhrada samotného opotřebeného pouzdra.

Řešení X8R

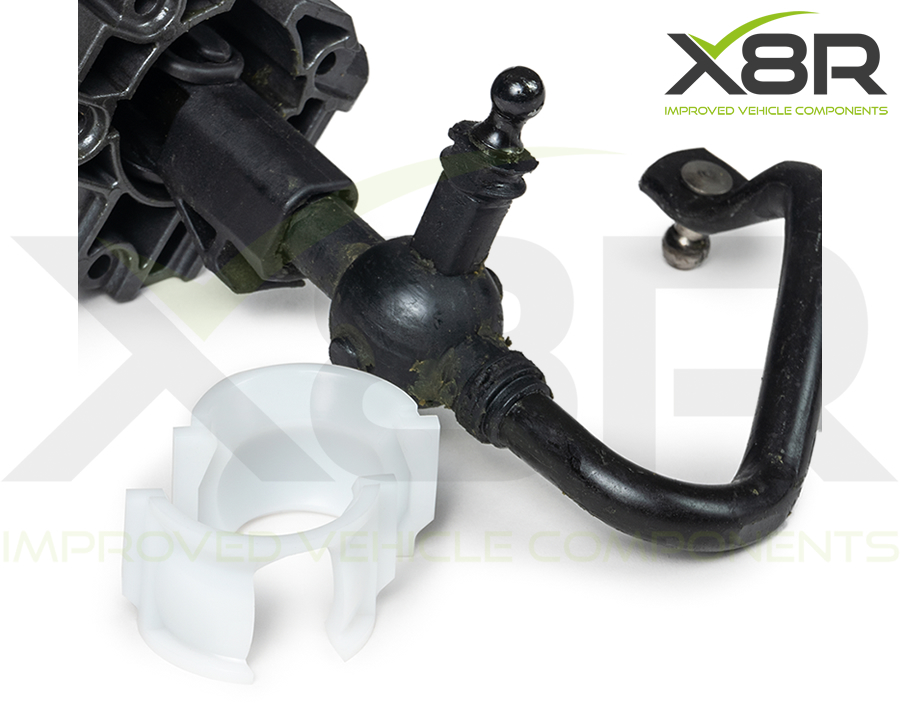

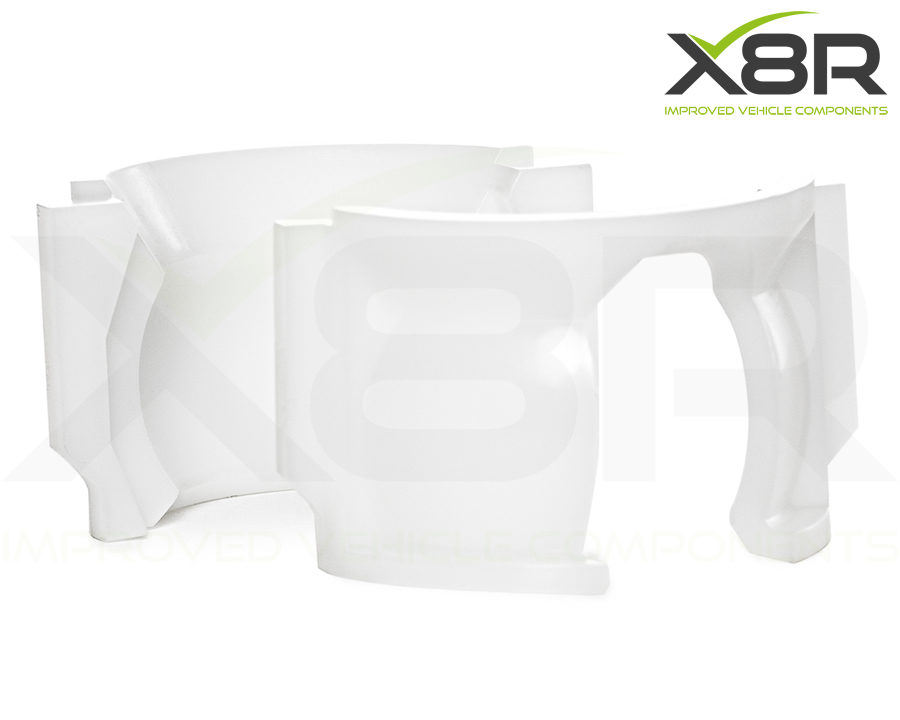

Pouzdro X8R používá modifikovaný nylon a upravenou konstrukci pro obnovu přesnějšího uložení řadicí páky. Skládá se ze dvou polovin, které se při montáži vloží kolem kulového kloubu a zajistí v původním tělese mechanismu. Dělené provedení usnadňuje nasazení nového dílu.

Díl se vyrábí vstřikováním. Hladké dosedací plochy pomáhají zajistit plynulý pohyb a omezit opotřebení; nejde o obráběný ani 3D tištěný výrobek. Při potvrzeném opotřebení pouzdra lze opravit právě tuto součást a zachovat funkční zbytek řadicí jednotky.

Kompatibilita a omezení

Pouze pro odpovídající mechanismus manuálního řazení. Není určeno pro automatickou převodovku. Před objednáním porovnejte tvar původního pouzdra a řadicí jednotku s fotografiemi. Pouzdro neopravuje poškozená řadicí lanka ani závadu uvnitř převodovky.

Referenční čísla dílů

Čísla slouží k identifikaci původního mechanismu. X8R0172 je opravné pouzdro, nikoli kompletní řadicí jednotka s uvedeným číslem.

Obsah balení

Montáž a použití

Montáž vyžaduje rozebrání řadicího mechanismu podle obrazového návodu. Odpojí se elektrický díl připevněný šrouby Torx T20 a koncovky řadicích lanek se opatrně uvolní z kulových čepů. Po povolení šroubu Torx T30 se vyjme pružinová příchytka; zachovejte také matici uloženou na opačné straně šroubu. Následně se povolí pět šroubů Torx T25 a oddělí horní část mechanismu.

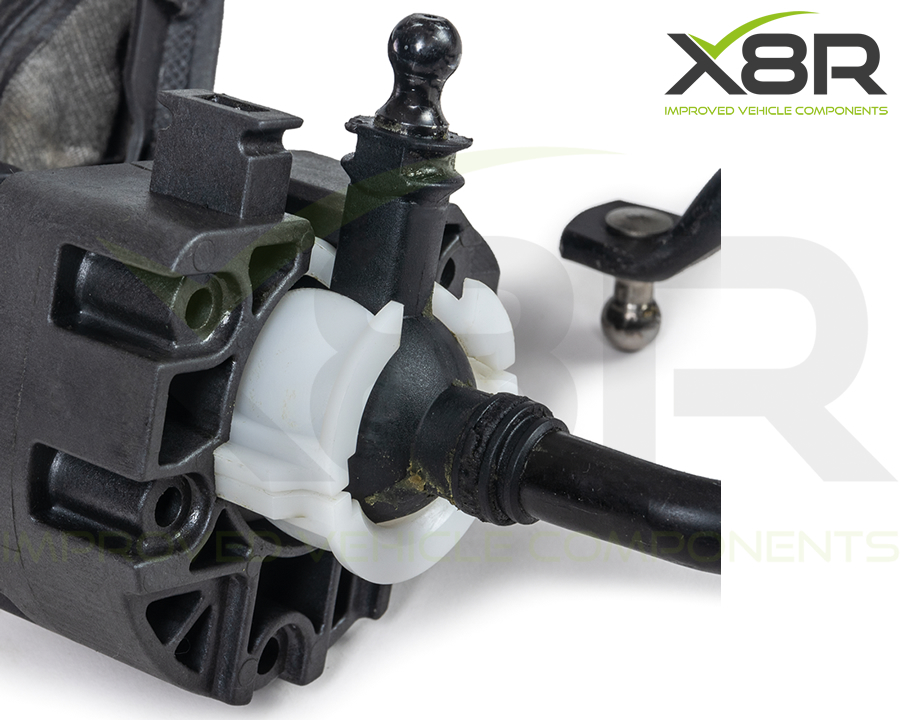

Po sejmutí základní destičky a vysunutí černého tělesa se odkryje staré pouzdro. Pokud se samo nerozpadlo, návod popisuje jeho uvolnění odříznutím tenké části nad drážkou kulového kloubu. Obě poloviny nového pouzdra vyrovnejte podle výstupků a odpovídajících výřezů v tělese, které se poté nasune přes pouzdro.

Mechanismus složte v obráceném pořadí a správně usaďte pružinovou příchytku. Po montáži ověřte, že se páka po vychýlení doleva i doprava vrací do středové polohy. Připojte řadicí lanka a elektrický díl a zkontrolujte funkci řazení. Úplný postup ukazují přiložený návod a video; při nejistotě svěřte opravu odbornému servisu.
