X8R opravná sada pouzdra řadicí páky pro Opel s převodovkou F23

X8R opravná sada pouzdra řadicí páky pro Opel s převodovkou F23

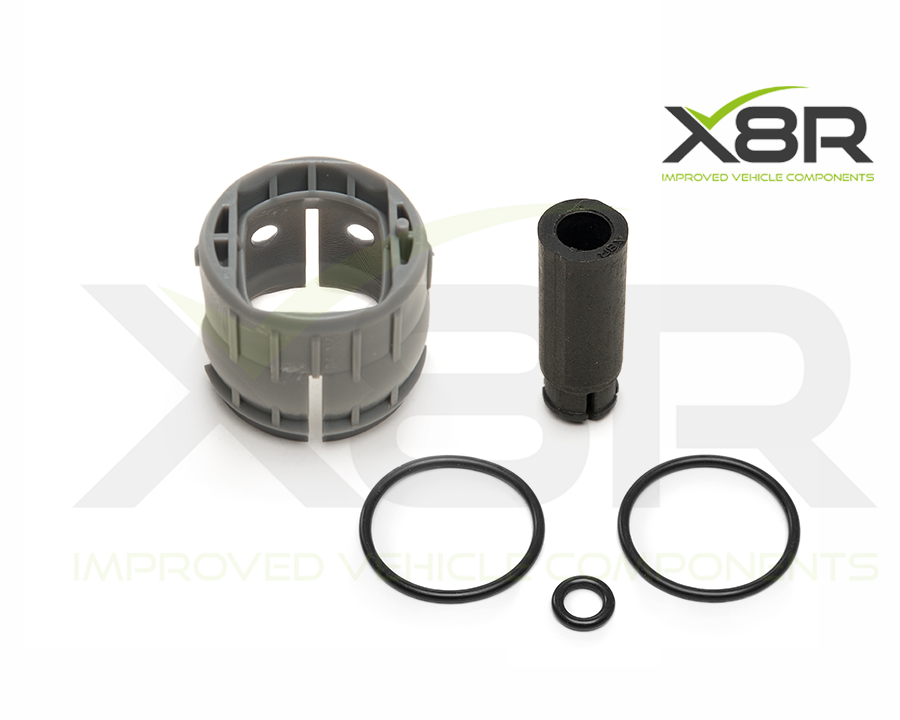

Sada X8R0078 slouží k opravě vůle v mechanismu řadicí páky vybraných vozů Opel a Vauxhall s manuální převodovkou F23 ovládanou lanky. Obsahuje náhradní pouzdro kulového uložení, člen pro boční pohyb páky a tři O-kroužky. Vyměňují se opotřebené součásti uvnitř mechanismu; není nutné měnit celou sestavu řadicí páky.

PŘÍZNAKY ZÁVADY

Řadicí páka působí volně nebo nepřesně a některé rychlostní stupně se obtížně zařazují. Typické jsou potíže se zpátečkou či prvním stupněm, někdy s nutností použít větší sílu. Projevem může být také skřípání při řazení. Před opravou ověřte, že potíže způsobuje vůle v pouzdru mechanismu.

ZÁVADA A JEJÍ PŘÍČINA

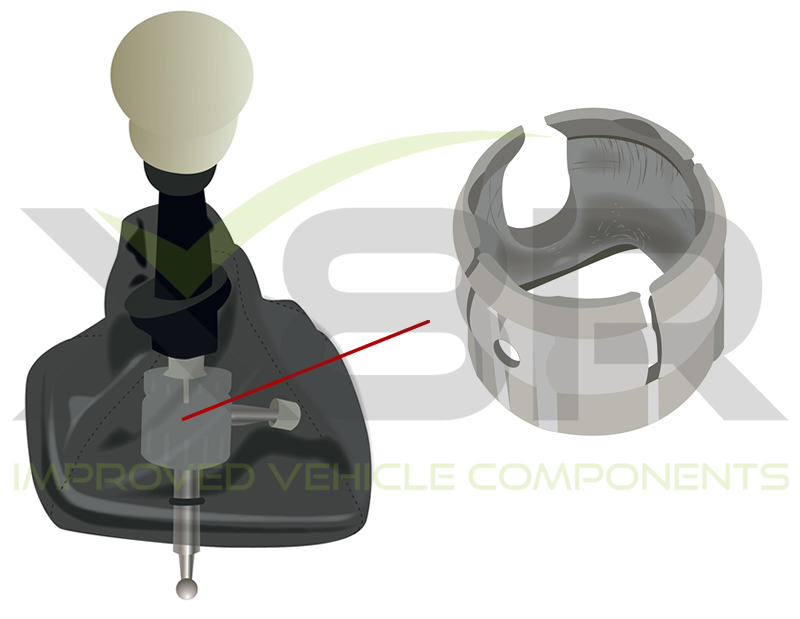

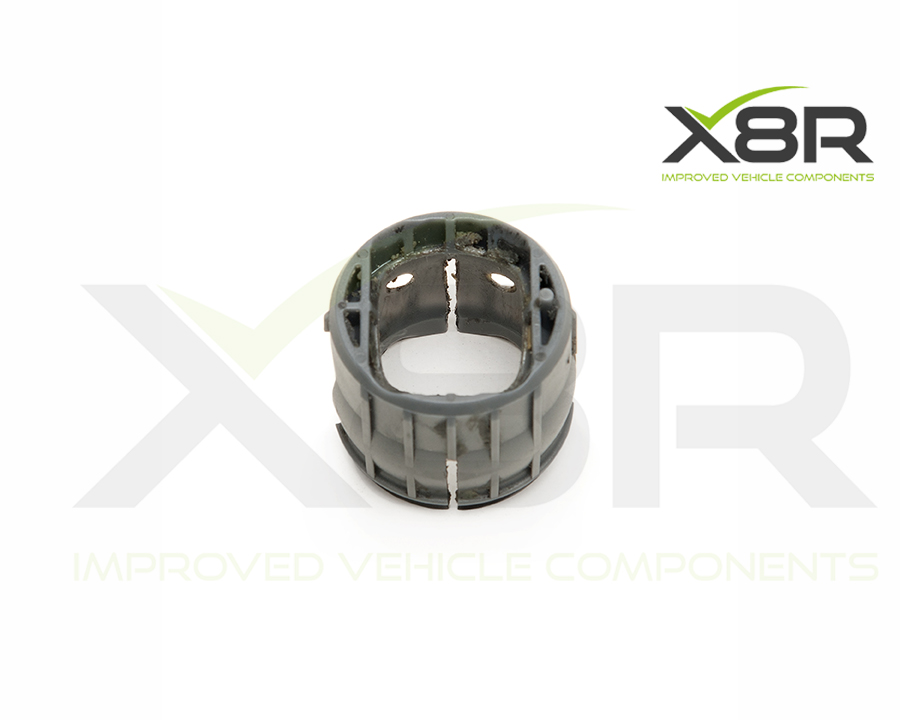

V jednotce řadicí páky je nylonové pouzdro, které se pohybuje po kulovém kloubu. Postupným opotřebením plastu vzniká nadměrná vůle. Páka se pak může uvnitř mechanismu pohybovat nahoru a dolů, řazení ztrácí přesnost a některé stupně může být obtížné zařadit.

Pokud samostatné pouzdro není dostupné, běžnou cestou opravy bývá výměna celého mechanismu. Sada X8R umožňuje zachovat jeho ostatní použitelné části a vyměnit jen díly, které se opotřebovávají.

ŘEŠENÍ X8R

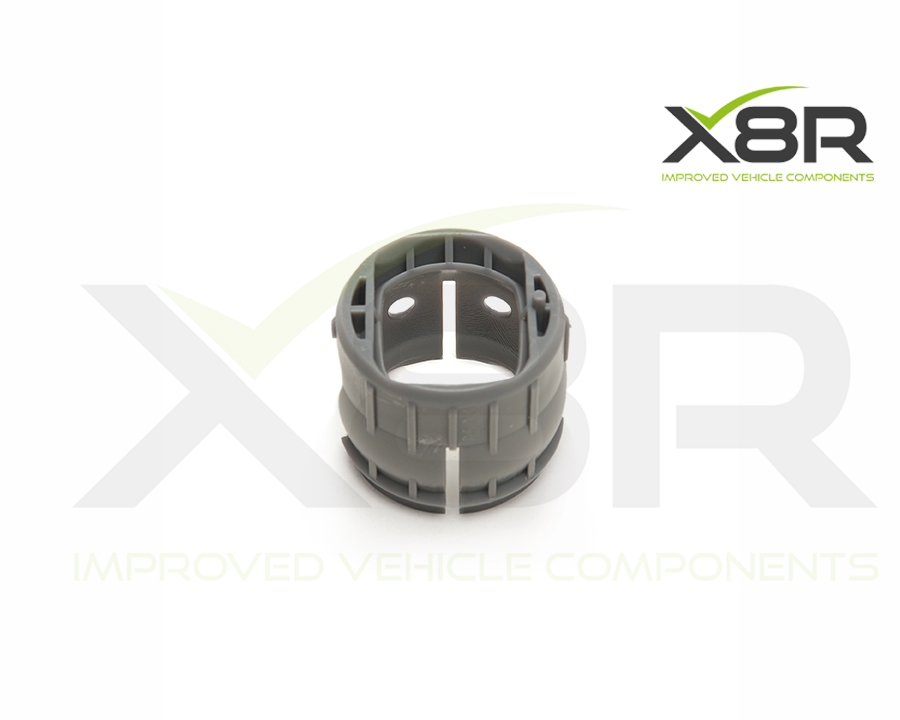

Náhradní pouzdro se montuje stejným způsobem jako původní díl. Je vyrobené přesným vstřikováním do formy a zachovává potřebný tvar pro usazení na kulovém kloubu. Výměna řeší vůli způsobenou opotřebeným pouzdrem a pomáhá obnovit přesné vedení řadicí páky.

Součástí sady je také přesně tvarovaný člen pro boční pohyb páky, který může být rovněž opotřebený. X8R u tohoto uložení upřednostňuje vstřikované díly: u tvarově nepřesných alternativ vyrobených 3D tiskem či obráběním popisuje obtížné nasazování a riziko prasknutí. Nevhodně tvarovaný tištěný nebo kovový boční člen může způsobovat další opotřebení mechanismu.

KOMPATIBILITA A OMEZENÍ

Určeno pouze pro uvedená vozidla s manuální převodovkou F23 a lankovým ovládáním, u nichž se zpátečka řadí vpravo dole. Pro provedení se zpátečkou vlevo nahoře tato sada určena není. Model a rok samy o sobě k ověření vhodnosti nestačí.

Výrobce uvádí zážehové motory a vznětové motory 1,7 / 2,0 / 2,2 l; podmínkou ve všech případech zůstává převodovka F23 s popsaným mechanismem řazení. Před objednáním porovnejte jeho provedení s fotografiemi a montážním návodem.

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

Podle návodu povytáhněte kovovou pojistku až k dorazu. Pootočte zajišťovací desku pouzdra, otočte jednotku a uvolněte její tři západky. Stlačením západek vyjměte člen bočního pohybu; následně lze páku vyjmout z tělesa a uvolnit z lankového mechanismu.

Sejměte opotřebené pouzdro z kulového kloubu a vyměňte všechny tři O-kroužky v místech znázorněných v návodu. Před nasazením nového pouzdra naneste malé množství maziva na jeho vnitřní plochu. Pouzdro zacvakněte na páku, menší O-kroužek usaďte do drážky a lehce namažte také boční část páky.

Vraťte páku do tělesa, zapojte její boční část do mechanismu a vložte nový boční člen ve správné poloze. Usaďte O-kroužek kolem pouzdra, srovnejte západky zajišťovací desky s drážkami, desku zatlačte a pootočením zajistěte. Nakonec zasuňte kovovou pojistku. Přesné polohy a postup ukazují obrázkový PDF návod a montážní video X8R; při nejistotě svěřte opravu odbornému servisu.
