X8R opravná sada solenoidu startéru pro Land Rover Td5

X8R opravná sada solenoidu startéru pro Land Rover Td5

Sada X8R0051 slouží k opravě solenoidu, tedy elektromagnetického spínače odpovídajících startérů Nippon Denso pro motory Land Rover 2,5 Td5. Umožňuje vyměnit opotřebované kontakty a pohyblivou kotvu se spínacím kotoučem a zachovat původní startér, pokud jsou jeho ostatní části funkční.

PŘÍZNAKY ZÁVADY

Po otočení klíčkem se ozve cvaknutí, ale startér motor neroztočí. Problém může být přerušovaný: při několika prvních pokusech startér pouze cvaká a až následně zabere, případně se nerozběhne vůbec. Samotné cvaknutí ještě nepotvrzuje závadu kontaktů; před opravou ověřte stav startéru a místo poruchy.

ZÁVADA A JEJÍ PŘÍČINA

Při spínání se měděné kontakty a dosedací plocha spínacího kotouče na pohyblivé kotvě postupně opalují elektrickým obloukem. Po jejich výrazném opotřebení se přeruší spolehlivý elektrický kontakt a motor startéru nepracuje.

X8R u těchto startérů označuje kontakty a kotvu solenoidu za časté místo závady. Uhlíky a jejich držák, rotor, hnací soukolí a ložiska mívají podle výrobce menší opotřebení a často zůstávají použitelné. Před rozhodnutím o opravě je však nutné zkontrolovat i jejich stav.

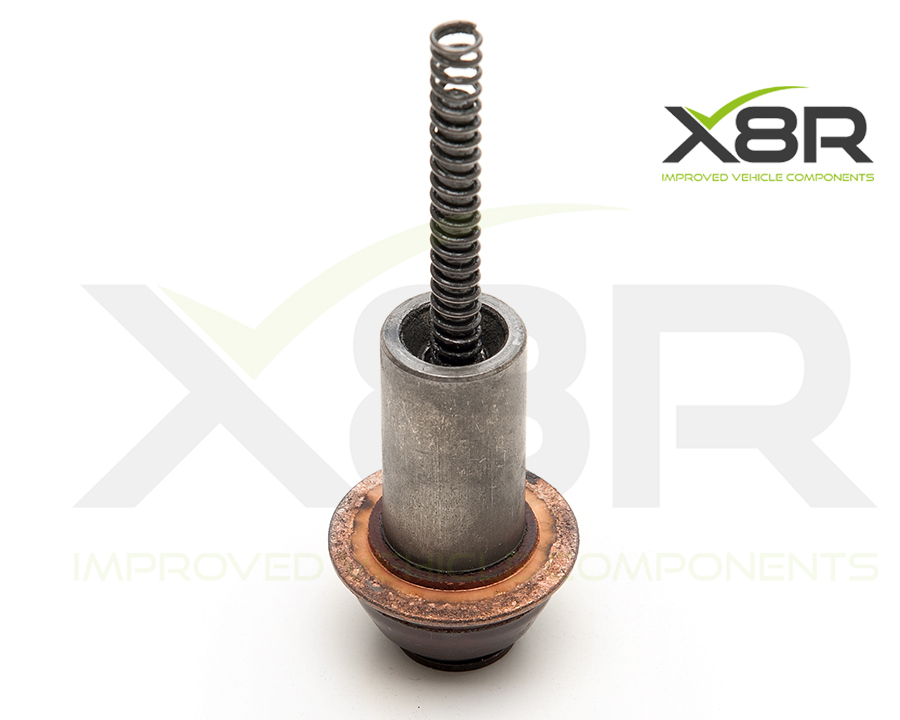

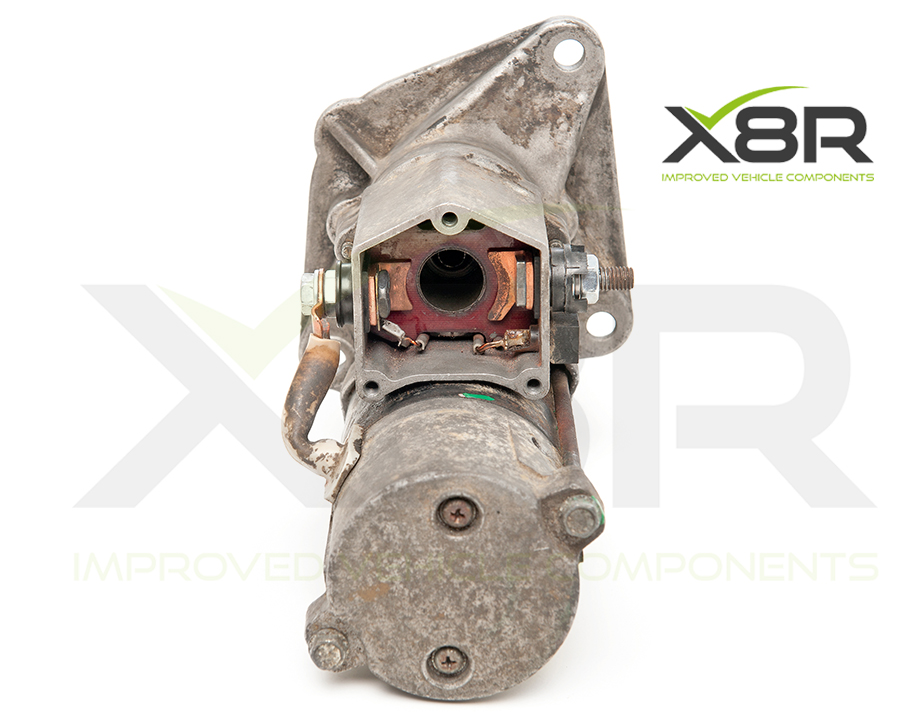

Ukázky opotřebované původní kotvy a otevřeného startéru slouží k vysvětlení závady. Celý startér se se sadou nedodává.

ŘEŠENÍ X8R

Výměnou kontaktů a sestavy pohyblivé kotvy lze obnovit spínání původního startéru bez nákupu celé nové jednotky. X8R vyrábí náhradní součásti s přesnými tolerancemi pro přímou záměnu. Pokud je příčinou potíží pouze opotřebení těchto součástí a ostatní části startéru jsou v pořádku, oprava může obnovit jeho původní startovací výkon.

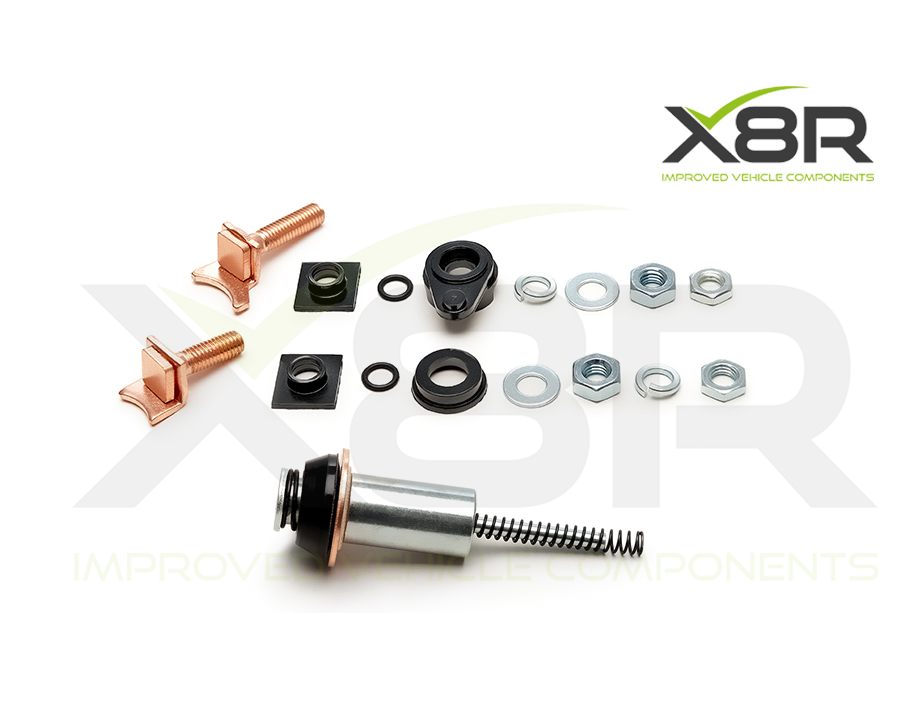

Sada zahrnuje také kontaktní šrouby, izolátory včetně izolátoru s kapkovitým profilem, těsnicí O-kroužky, podložky a matice. Montáž vysvětluje obrazový PDF návod a video X8R. Také kontakty nového startéru s obdobným spínacím mechanismem se při provozu postupně opotřebovávají.

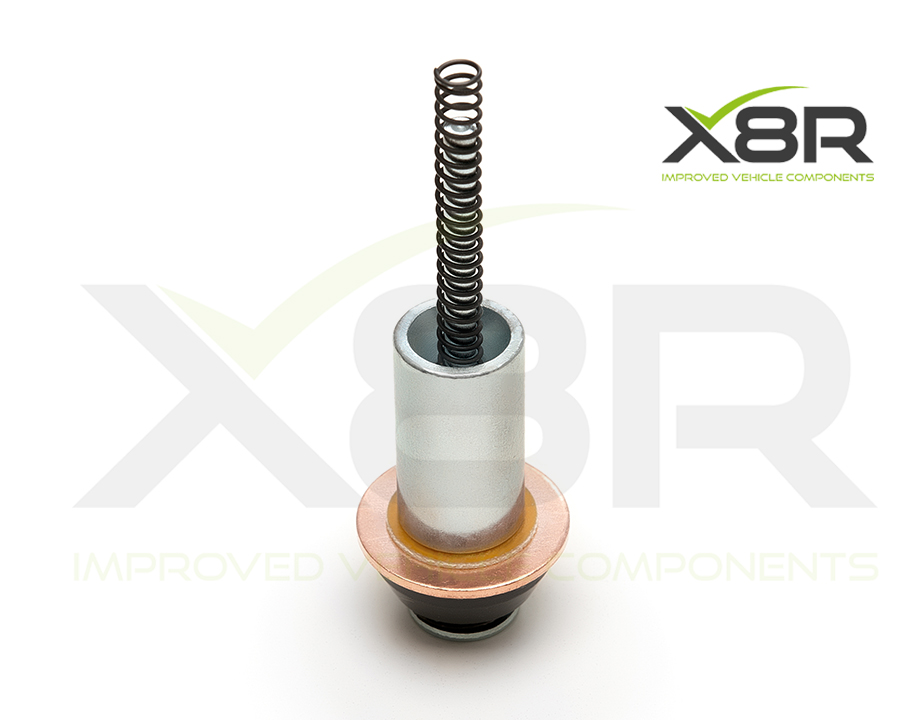

• Pohyblivá kotva solenoidu s pružinou.

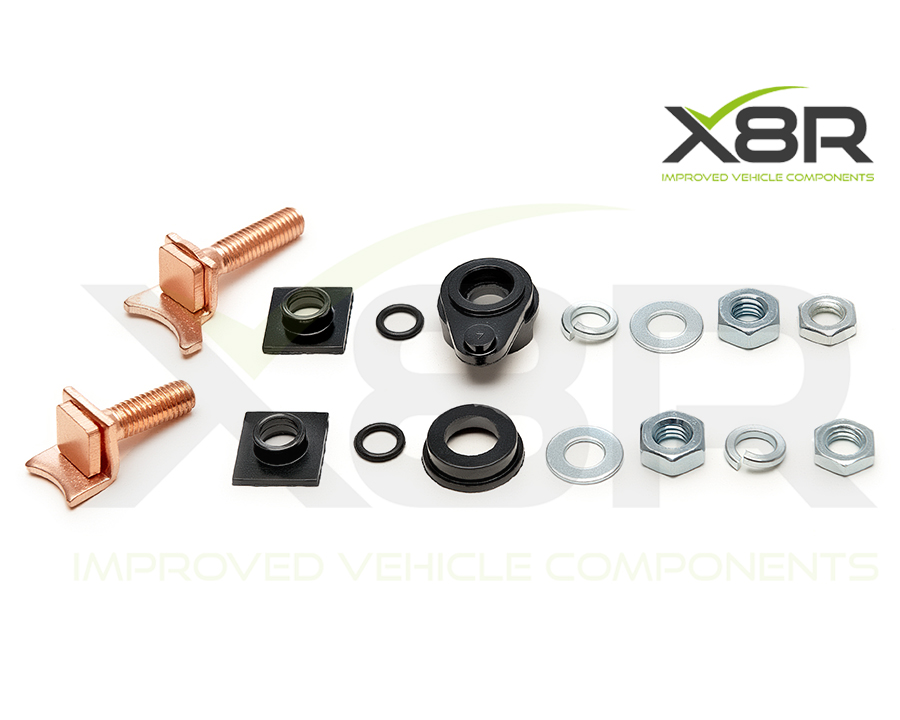

• Dva náhradní měděné kontakty.
• Dva dlouhé měděné kontaktní šrouby.
• Izolátory a těsnicí O-kroužky.
• Podložky a matice pro sestavení.
• Montážní návod a video výrobce.

KOMPATIBILITA A OMEZENÍ

Kódy motorů uváděné X8R: 10P, 15P a 16P. Sada je určena pro odpovídající provedení startéru; samotný model vozidla nebo objem motoru nestačí k potvrzení kompatibility. Číslo dílu najdete na stříbrném štítku na tělese startéru.

REFERENČNÍ ČÍSLA STARTÉRŮ

Výrobce uvádí související provedení startérů o výkonu 2,0 kW a 2,2 kW. Uvedená čísla a výkony popisují opravované startéry, nikoli samotnou sadu. Před objednáním porovnejte číslo na štítku a provedení součástí s fotografiemi a návodem.

OBSAH BALENÍ

Dodává se nová opravná sada pro uvedené součásti solenoidu. Kompletní startér, uhlíky, rotor, hnací soukolí ani ložiska nejsou součástí balení.

TECHNICKÉ PARAMETRY

MONTÁŽ A POUŽITÍ

Osmistránkový obrazový návod X8R v angličtině je v záložce Návody a soubory, montážní video v záložce Videa. Návod pracuje s demontovaným startérem upnutým ve svěráku a zahrnuje jeho funkční zkoušku před opravou i po ní. Demontáž z vozidla a práci s elektrickou soustavou provádějte podle servisního postupu konkrétního vozidla.

Po uvolnění tří šroubů víka se vyjme původní kotva s pružinou. Při povolování posledního šroubu víko přidržujte, protože jej pružina nadzvedává. Vyjmuté díly ukládejte v pořadí demontáže, aby bylo možné správně sestavit matice, podložky, izolátory a těsnění.

Kontakty a kontaktní šrouby se mění jednotlivě. U druhého kontaktu je potřeba šetrně uvolnit připojený vodič a vnitřní konektor; při vytlačování šroubu nebo páčení jej přidržujte a nepoškoďte vnitřní části startéru. Nové izolátory a O-kroužky osaďte ve stejném pořadí jako původní součásti.

Vložte novou kotvu s pružinou ve správné poloze a upevněte víko. Po sestavení ověřte funkci solenoidu, otáčení a vysunutí pastorku podle návodu. Zkoušku provádějte pouze s pevně upevněným startérem; pokud si postupem nejste jisti, svěřte opravu odbornému servisu.
