X8R opravná sada táhel vířivých klapek sání pro motor Mercedes-Benz OM642 – 2 táhla

X8R opravná sada táhel vířivých klapek sání pro motor Mercedes-Benz OM642 – 2 táhla

Vířivé klapky v sacím potrubí motoru OM642 ovládá vnější táhlo. Opravná sada X8R nahrazuje opotřebené plastové táhlo hliníkovým dílem a zachovává funkci ovládání klapek. Je určena pro odpovídající sací potrubí šestiválcových vznětových motorů Mercedes-Benz OM642, které se používají také ve vybraných vozech Chrysler a Jeep.

PŘÍZNAKY ZÁVADY

Závada se může projevit nepravidelným volnoběhem, ztrátou výkonu a točivého momentu v nízkých otáčkách, opožděnou reakcí při zrychlování, rozsvícenou kontrolkou motoru nebo nevyhovujícím výsledkem měření emisí. Mezi uváděné diagnostické kódy patří P2006 pro první řadu válců a P2007 pro druhou řadu válců.

Při vizuální kontrole může být táhlo vysunuté, prasklé nebo může mít nadměrnou vůli v uložení. Samotný chybový kód nepotvrzuje poškození táhla; před opravou je potřeba zkontrolovat celý mechanismus klapek.

ZÁVADA A JEJÍ PŘÍČINA

Vířivé klapky pomáhají průběhu točivého momentu v nízkých otáčkách a hospodárnosti motoru. Plastové táhlo, které je ovládá, je během provozu vystaveno teplu a opakovanému mechanickému pohybu. V místech spojení s rameny klapek se může opotřebovat, původně kruhové otvory se zvětší do oválu a táhlo se začne zvedat. Následkem může být jeho vysunutí nebo zlomení, někdy až rozlomení na dvě části.

Další zatížení přinášejí karbonové usazeniny v sacím potrubí. Pokud ztěžují pohyb klapek, roste namáhání táhla i ovládacího motoru. Po sejmutí krytu motoru proto zkontrolujte stav táhla, vůli v jeho uložení a volný pohyb souvisejících částí.

ŘEŠENÍ X8R

Táhlo X8R je obráběné z plného hliníku a má eloxovaný povrch. Je navržené pro teplotní a pohybové zatížení této sestavy. Pokud je závada omezená na táhlo a zbývající mechanismus je v pořádku, umožní opravit ovládání bez výměny celého sacího potrubí. Motor má dvě části sacího potrubí, každou s vlastním táhlem; sada se volí podle počtu opravovaných stran.

Součástí jsou kluzné adaptéry a nové zajišťovací příchytky. Adaptéry tvoří rozhraní mezi plastovými pouzdry táhla a plastovými částmi ramen klapek. Kontakt tak probíhá mezi plastovými díly, které mohou po sobě klouzat; kovové táhlo se přímo netře o plastové uložení sacího potrubí.

Táhlo obsahuje také prvky pro snímání polohy. U sání vybaveného snímači je jejich odpovídající provedení důležité, aby ovládání nevykazovalo chybu. Díl lze použít i u odpovídajícího sání bez snímačů. Neobsahuje samotné snímače a neřeší poškození jiných částí sání.

KOMPATIBILITA A OMEZENÍ

Sada je určena pro odpovídající provedení sacího potrubí motoru OM642 V6. Následující přehled slouží k orientaci; samotné obchodní označení vozidla nestačí. Před objednáním porovnejte motor, referenční číslo sání, tvar původního táhla a uspořádání snímacích bodů. Konkrétní provedení ověřte podle VIN v katalogu dílů, v části motor – sací a výfukové potrubí, a podle potřeby také vizuálně po sejmutí krytu motoru.

U sání se snímáním polohy musí být snímací body na opačných koncích táhla a směřovat opačnými směry. Provedení, které má oba snímací prvky zády k sobě na jednom konci táhla, kompatibilní není. Sada není určena pro Sprinter druhé generace NCV3 s motorem OM642 3,0 l V6 z let 2007–2009.

Stejné táhlo lze použít na levé i pravé části odpovídajícího sacího potrubí. Opravuje vnější ovládání; nenahrazuje celé sání, vnitřní klapky, jejich ovládací motor ani snímače.

REFERENČNÍ ČÍSLA SACÍHO POTRUBÍ

Níže jsou uvedena související čísla kompatibilních sacích potrubí. Slouží k identifikaci opravované sestavy; nejsou označením kompletního dílu dodávaného v této sadě.

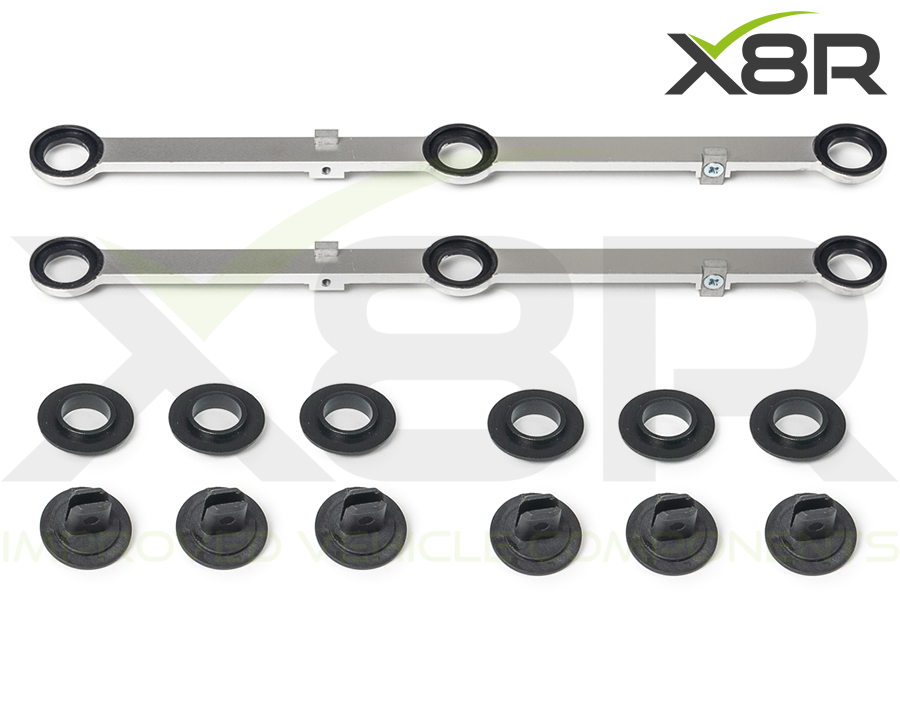

OBSAH BALENÍ

Toto balení vystačí na opravu obou stran odpovídajícího sacího potrubí. Sací potrubí z montážních fotografií součástí balení není.

TECHNICKÉ PARAMETRY

MONTÁŽ A POUŽITÍ

Původní táhlo drží tři příchytky. Pod hlavu každé příchytky zasuňte tenký plochý šroubovák, opatrně ji vypačte vzhůru a vyjměte. Po uvolnění všech tří příchytek lze táhlo sejmout.

Očistěte otočná ramena od nečistot a nasaďte kluzné adaptéry. Jejich odstupňovaná strana musí směřovat dolů do vybrání v ramenu; správná orientace je znázorněná v montážním návodu. Všechny styčné plochy adaptérů lehce namažte.

Vyrovnejte tři pouzdra nového táhla s adaptéry a zatlačte táhlo na místo. Přidržte ho rukou a zatlačením nasaďte nové zajišťovací příchytky. Po montáži ověřte správné usazení, menší vůli a plynulou funkci celého mechanismu.

Před zpětnou montáží sání do vozidla odstraňte co nejvíce karbonových usazenin, zejména v okolí vířivých klapek. Pokud si nejste jistí stavem sání nebo postupem, svěřte opravu odbornému servisu. Podrobný obrazový návod v angličtině najdete mezi souvisejícími soubory a montážní video v záložce Videa.
