X8R opravná sada O-kroužků ventilového bloku EAS pro Range Rover P38 a Classic

X8R opravná sada O-kroužků ventilového bloku EAS pro Range Rover P38 a Classic

Sada X8R0012 slouží k obnově těsnicích prvků původního ventilového bloku systému EAS. Umožňuje opravit netěsnosti výměnou O-kroužků a souvisejících těsnění, aniž by bylo nutné nahrazovat celý blok, pokud jsou jeho ostatní části v pořádku.

PŘÍZNAKY ZÁVADY

Ze systému EAS uniká vzduch, ale při zkoušce jednotlivých součástí nejsou patrné vnější netěsnosti. Vozidlo může pomalu klesat, zůstávat spuštěné na dorazech nebo může dojít k úplnému selhání vzduchového pérování. Tyto příznaky mohou souviset s netěsností ventilového bloku, samy však neurčují přesnou příčinu závady.

ZÁVADA A JEJÍ PŘÍČINA

O-kroužky uvnitř ventilového bloku se postupně opotřebovávají a mohou přestat těsnit. Podobné problémy může způsobovat také membrána ventilu. Následné úniky vzduchu vedou k nadměrnému zatížení kompresoru a mohou vyústit v poruchu celého systému EAS.

X8R při výměně O-kroužků doporučuje vyměnit také membránové těsnění, protože zdrojem netěsnosti mohou být obě součásti. Samotná membrána není v sadě X8R0012 obsažena; těsnění základny jejího pouzdra není náhradou membrány.

ŘEŠENÍ X8R

Opravná sada nahrazuje původní těsnicí prvky těsněními z materiálu Viton 75. Tento materiál je podle X8R vhodný pro zvýšené a proměnlivé teploty, kterým je ventilový blok vystaven, a vyznačuje se dobrou odolností proti opotřebení. Výrobce jej proto upřednostňuje před silikonovými a Buna těsněními.

Výměna těsnění pomáhá odstranit netěsnosti způsobené jejich opotřebením a zachovat původní ventilový blok. Neřeší však poškození jiných částí systému; před opravou je nutné zjistit skutečné místo úniku a stav bloku i kompresoru.

KOMPATIBILITA A OMEZENÍ

Před objednáním ověřte provedení skutečně namontovaného ventilového bloku a jeho označení. X8R uvádí i použití u některých vozů Citroën a LDV; pro tyto vozy je nutné ověřit shodu konkrétního bloku a původních těsnění, samotná značka vozidla nestačí.

REFERENČNÍ ČÍSLA DÍLŮ

Uvedená čísla pomáhají identifikovat opravovanou sestavu. Objednací kód této sady těsnění je X8R0012; nejde o dodávku celého ventilového bloku.

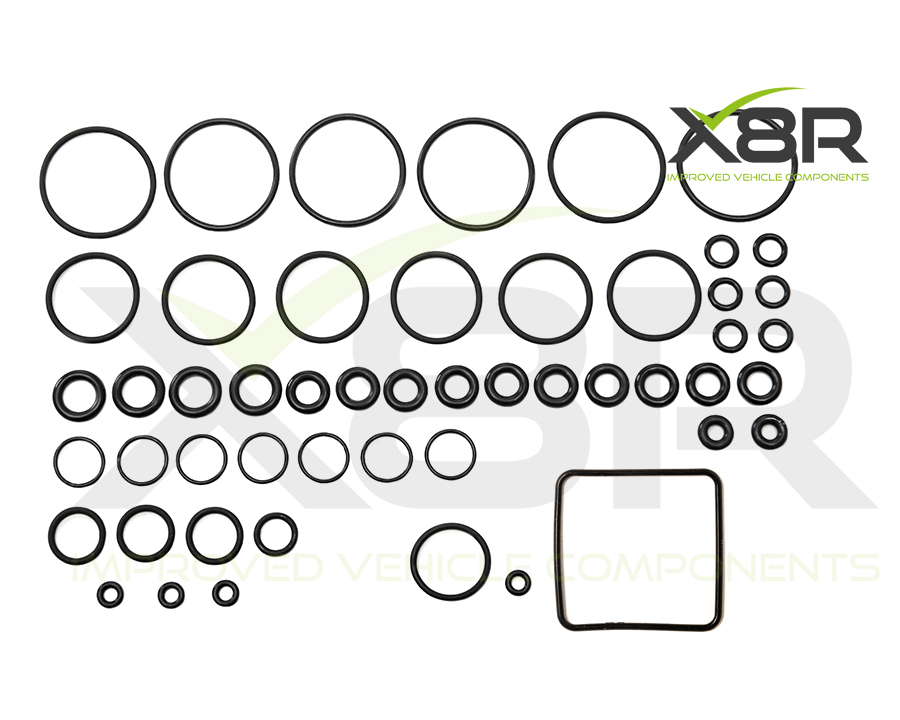

OBSAH BALENÍ

Součástí balení nejsou ventilový blok, elektromagnetické ventily ani vlastní membránové těsnění ventilu. Fotografie bloku ukazují umístění a použití dodávaných těsnění.

MONTÁŽ A POUŽITÍ

Před demontáží je podle návodu nutné systém EAS odtlakovat vhodným diagnostickým nástrojem a ponechat zapalování vypnuté až do dokončení opravy. Označte vzduchová vedení, šrouby a všech sedm elektromagnetických ventilů včetně jejich původní polohy a orientace; usnadní to správné sestavení.

Návod popisuje demontáž krytů a základen ventilů, části s membránou a bloku zpětných ventilů, výměnu jednotlivých těsnění a opětovnou montáž. Při vyjímání O-kroužků z otvorů pro vzduchová vedení používejte plastový nástroj nebo nástroj měkčí než těleso bloku, aby nedošlo k poškození těsnicích ploch. Otvory před vložením nových těsnění očistěte; do každého otvoru vzduchového vedení patří dva odpovídající O-kroužky.

Postupujte po jednotlivých elektromagnetických ventilech a zachovejte jejich rozmístění. Návod doporučuje na určené O-kroužky vhodné mazivo, například dielektrické mazivo nebo vazelínu; u zpětných ventilů výslovně uvádí, že se mazat nemají. Rozlišení jednotlivých míst a pořadí montáže najdete v obrazovém postupu.

PDF návod v záložce Návody a soubory je v angličtině a společně popisuje O-kroužky i výměnu membrány. Krok výměny vlastní membrány vyžaduje samostatný díl, který tato sada neobsahuje. Před prací si projděte celý návod; při nejistotě svěřte opravu odbornému servisu.
