X8R hliníková hřídelka ovladače COMAND pro Mercedes-Benz

X8R hliníková hřídelka ovladače COMAND pro Mercedes-Benz

Náhradní hřídelka X8R0130 opravuje přenos otáčení uvnitř vybraných ovladačů COMAND Mercedes-Benz. Kovový díl nahrazuje poškozenou plastovou hřídelku a umožňuje zachovat původní ovládací jednotku, pokud jsou její ostatní části funkční.

Příznaky závady

Otočný ovladač se volně otáčí, ale na displeji se nic neposouvá ani nemění. Naklápění nahoru, dolů, doleva a doprava i potvrzení stiskem mohou dál fungovat. Pokud selhává pouze přenos otáčení, může být příčinou prasklá hřídelka uvnitř ovladače; samotný příznak však nenahrazuje kontrolu rozebrané jednotky.

Závada a její příčina

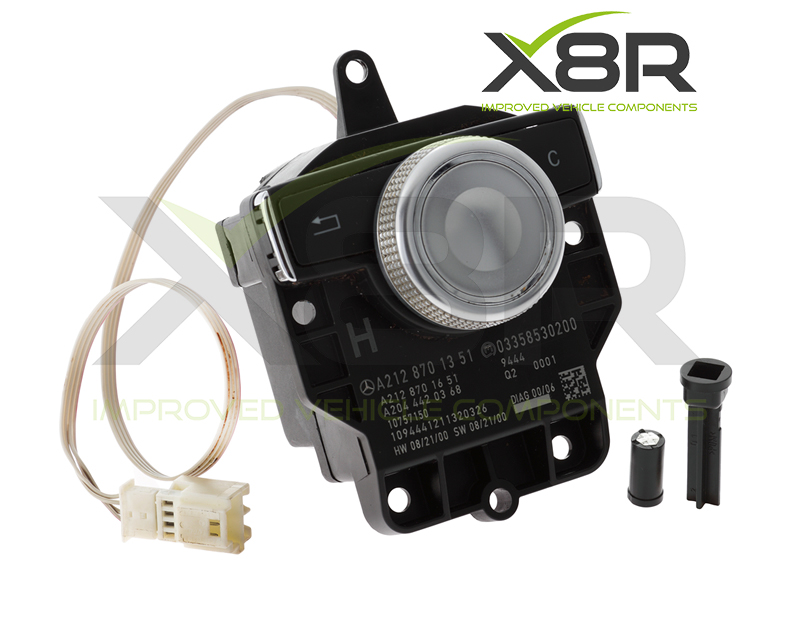

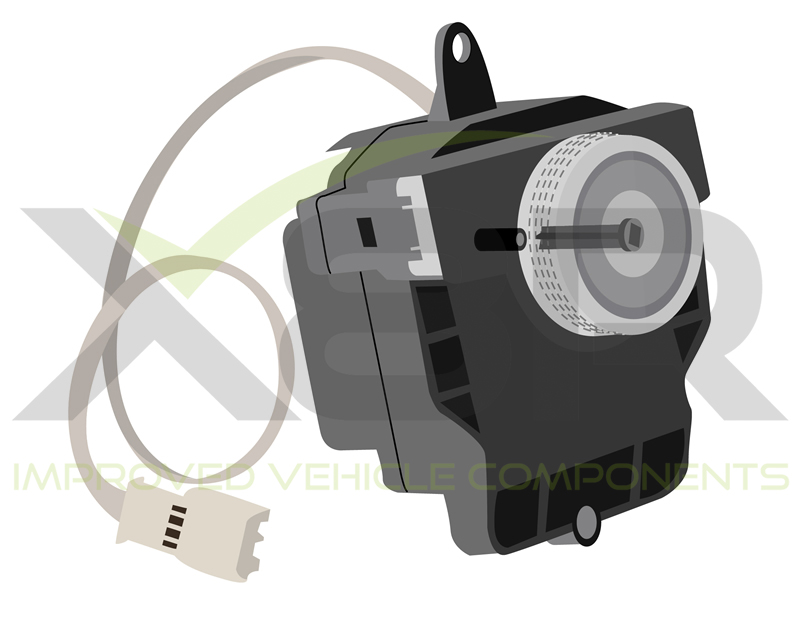

Plastová hřídelka přenáší pohyb otočného prvku do vnitřního mechanismu. Při jejím prasknutí se vnější ovladač dál otáčí, ale pohyb se již nepřenáší a obrazovka nereaguje. Ostatní směrové a potvrzovací funkce mohou zůstat zachované, protože nejsou závislé na stejném přenosu otáčení.

Řešení X8R

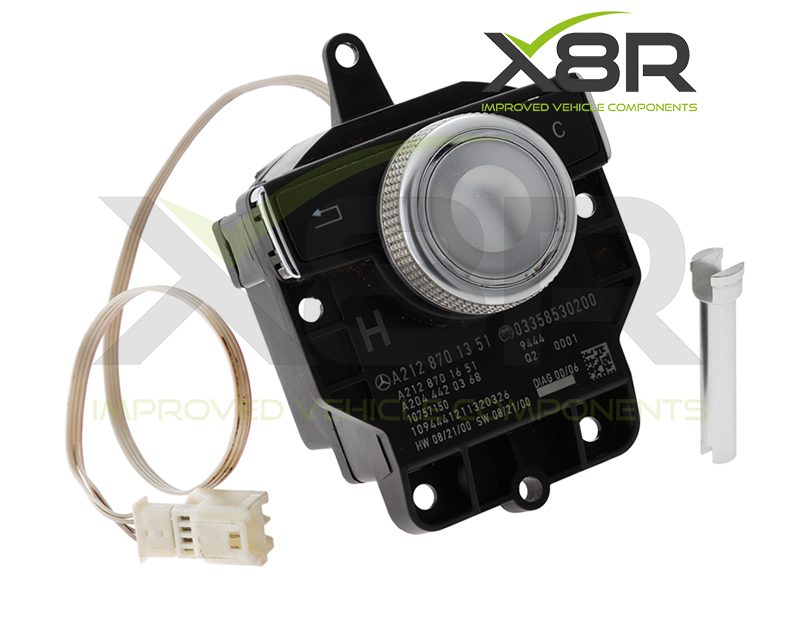

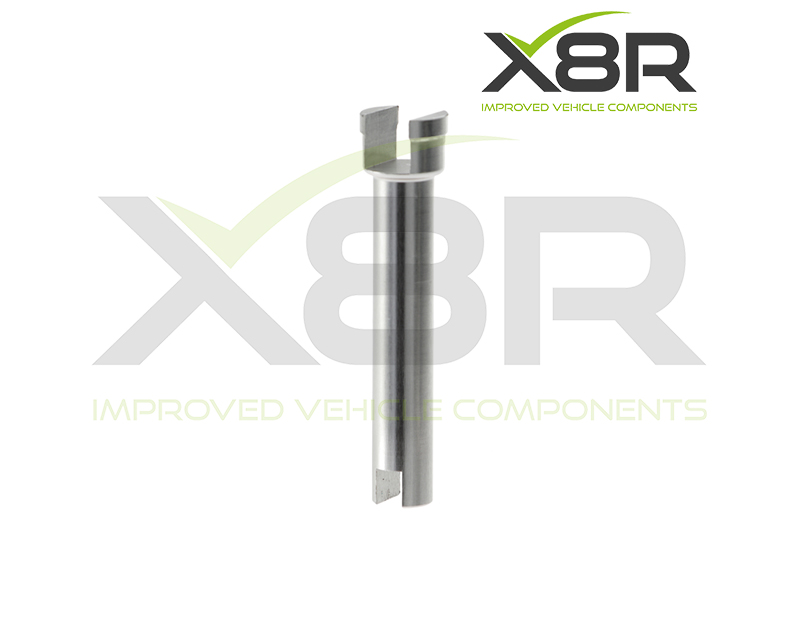

Hřídelka X8R se vyrábí CNC obráběním z hliníkového polotovaru a následně se eloxuje. Nahrazuje plastovou součást kovovým dílem; nejde o 3D tištěnou, plastovou ani odlévanou náhradu. Při potvrzeném poškození původní hřídelky lze vyměnit pouze tuto část a vyhnout se výměně celé funkční elektronické jednotky.

Kompatibilita a omezení

Seznam slouží pro prvotní výběr. Jednotky se mohou podle vozidla lišit, proto před objednáním porovnejte konkrétní ovladač, provedení hřídelky a číslo sestavy s fotografiemi a referenčními čísly. Samotná modelová řada nestačí k potvrzení vhodnosti. Sada opravuje mechanickou hřídelku, nikoli poruchu displeje, elektroniky nebo tlačítek.

Referenční čísla dílů

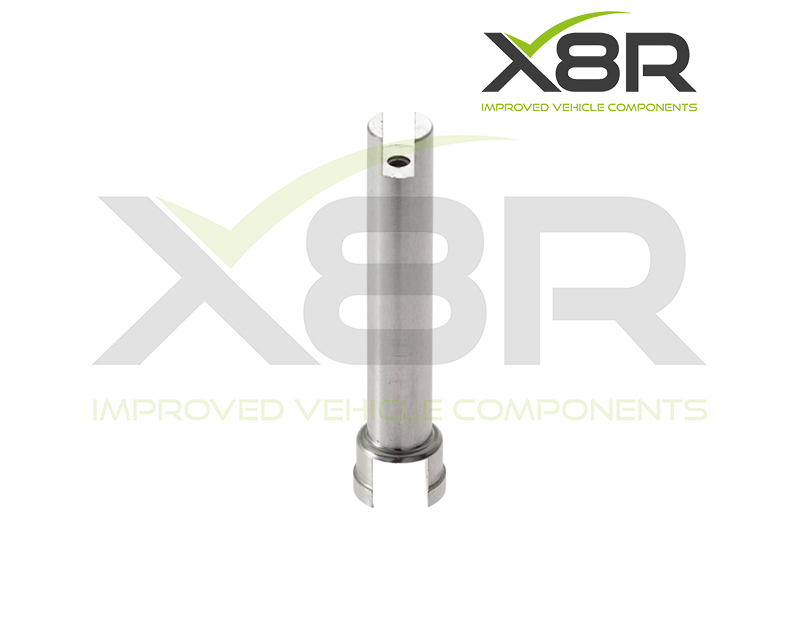

Uvedená čísla označují původní ovládací jednotky, podle nichž lze opravu porovnat. Balení X8R0130 obsahuje pouze náhradní hřídelku; celý ovladač na ilustračních snímcích součástí balení není.

Obsah balení

Montáž a použití

Ovládací jednotku je nutné demontovat a opatrně rozebrat. Návod ukazuje konkrétní provedení; rozmístění a počet šroubů se může u jiných jednotek lišit. U předvedeného ovladače se používají malé a větší ploché šroubováky, Torx T7 a T10, případně plastové páčidlo. Pracujte tak, aby se nepoškodily ozdobné kroužky, plastové západky ani deska plošných spojů.

Po sejmutí vnějšího kroužku, horní krytky a otočného dílu se oddělí obě poloviny jednotky. Součásti kolem hřídelky odkládejte v pořadí demontáže, aby bylo možné obnovit jejich správné uspořádání. Po vyjmutí čtyř drobných páček s pouzdry se uvolní kabel z vodicí drážky, opatrně sejme deska elektroniky a kryt hřídelky.

Novou hřídelku usaďte na spodní čtyřhran a vraťte její plastový kryt. Desku elektroniky namontujte ve správné orientaci a kabel znovu veďte jeho drážkou. Páčky, jejich pouzdra a ostatní součásti vraťte přesně podle obrazového návodu. Středový šroub otočného dílu nepřetahujte; při montáži ovladač přitlačujte dolů podle pokynů výrobce.

Nakonec usaďte horní krytku i oba kroužky podle jejich výstupků a vodicích drážek. Ještě před konečným zabudováním do vozidla připojte jednotku a vyzkoušejte otáčení, naklápění i potvrzení. Úplný postup je v přiloženém návodu a videu; při nejistotě svěřte opravu odbornému servisu.
