X8R opravná sada úchytů madla kufru pro Nissan Qashqai a Qashqai +2

X8R opravná sada úchytů madla kufru pro Nissan Qashqai a Qashqai +2

Opravná sada X8R nahrazuje poškozené vnitřní úchyty madla víka kufru. Obsahuje levý a pravý blok z ABS plastu a aceton pro jejich spojení s původním madlem; samotné pohledové madlo zůstává na vozidle.

PŘÍZNAKY ZÁVADY

Madlo kufru je uvolněné, odstává nebo volně visí. Příčinou mohou být prasklé či zcela odlomené plastové úchyty na jeho vnitřní straně, které znesnadňují běžné otevírání kufru.

ZÁVADA A JEJÍ PŘÍČINA

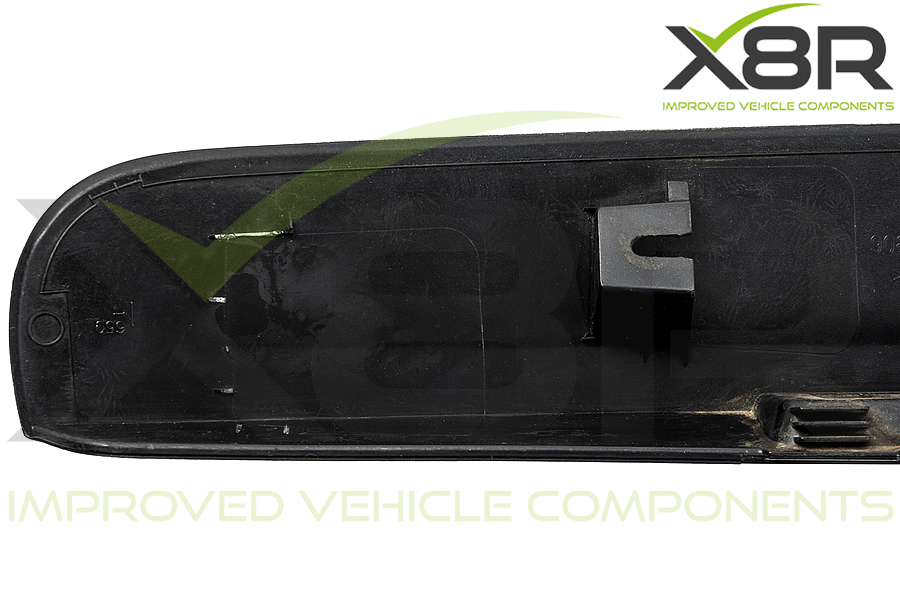

Malé plastové úchyty vylisované uvnitř madla se mohou ulomit a přestanou držet upevňovací prvky. Výměna celého madla znamená pořízení nové pohledové části a podle provedení také její lakování do barvy vozidla. Při stejné konstrukci původních úchytů se jejich poškození může opakovat.

ŘEŠENÍ X8R

Dva nové bloky umožňují znovu použít původní madlo a zachovat jeho lak. Mají silnější a pevnější konstrukci než původní drobné úchyty a jsou vstřikované z ABS plastu. Jde o lisované díly, nikoli o 3D tisk.

Tvarové výřezy určují jejich správnou polohu, takže není nutné rozměřovat umístění bloků. Před osazením je však třeba odstranit zbytky poškozených úchytů a připravit rovné styčné plochy podle návodu.

Přiložený aceton povrch ABS plastu změkčí a umožní spojení nového bloku s původním madlem. Nejde o běžné lepení: obě plochy musí začít měknout, aby se spojily. Původní šrouby a plastový upevňovací prvek se poté zasunou do nových úchytů.

Konstrukce je určena pro použití na madle v běžných proměnlivých venkovních teplotách. Oprava využívá běžné nářadí a svěrky pro zajištění spoje během tuhnutí; speciální měřicí přípravek není potřeba.

KOMPATIBILITA A OMEZENÍ

Sada je určena pro provedení se zadní parkovací kamerou i bez ní a s bezklíčovým systémem I-Key i bez něj. Opravuje vnitřní úchyty; neobsahuje celé madlo, kameru, spínač ani elektrické vedení.

REFERENČNÍ ČÍSLA DÍLŮ

90812JD00H, 90812JD20H, 90812JD01H, 90812JD30H.

Čísla označují související sestavy madla. Sada X8R0171 obsahuje opravné bloky úchytů a není kompletní náhradou těchto sestav.

OBSAH BALENÍ

Původní upevňovací šrouby a plastový upevňovací prvek se znovu používají. Běžné montážní nářadí, štětec a svěrky nejsou součástí této varianty sady.

MONTÁŽ A POUŽITÍ

Madlo zvenku přichyťte páskou a uvolněte vnitřní obložení víka. Návod uvádí pět upevňovacích matic pro klíč 10 mm a jeden plastový upevňovací prvek. Jeho protilehlé západky je třeba stlačit a prvek vytlačit. Zachovejte všech pět šroubů i plastový prvek.

Odpojte konektor tlačítka a vyjměte dvě objímky osvětlení registrační značky. Z demontovaného madla odstraňte zbytky obou levých a obou pravých úchytů tak, aby byly styčné plochy rovné. Nepoškozené středové úchyty mohou zůstat. Je-li na zadní styčné ploše lak, musí se před použitím acetonu odstranit broušením.

Bloky nejprve vyzkoušejte nasucho; jejich spodní část musí dosednout na dno madla. Aceton naneste štětcem na obě spojované plochy a vyčkejte, až začne plast měknout. Chraňte lakovanou pohledovou stranu madla před potřísněním.

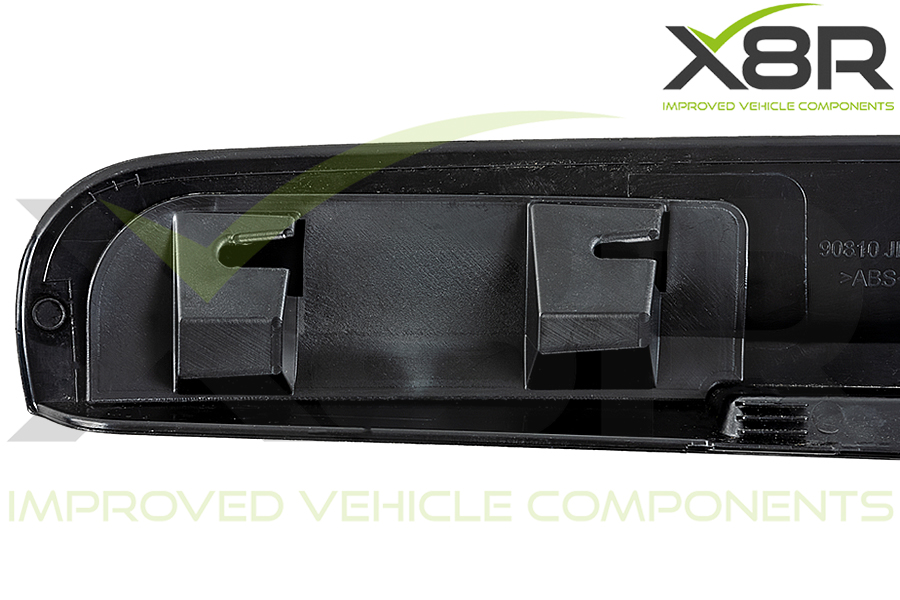

Blok přitlačte a zajistěte svěrkou. Malé množství acetonu lze podle návodu přidat i podél hran pro úplné spojení. Nechte plast ztuhnout; návod uvádí obvykle několik hodin. Stejným způsobem osaďte druhý blok.

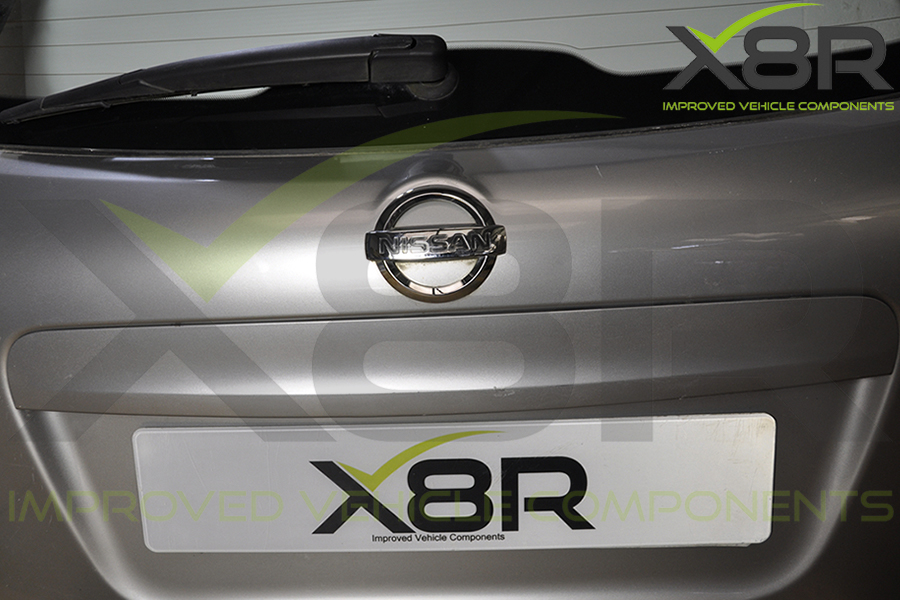

Po vytvrzení vložte původní upevňovací prvky, připojte konektor a osvětlení registrační značky. Madlo vraťte na vozidlo bez přiskřípnutí kabelů a upevněte pěti maticemi. Matice dotáhněte jen natolik, aby madlo správně dosedlo, a ověřte funkci. Úplný obrazový postup je v přiloženém návodu a montážním videu.

BEZPEČNÁ PRÁCE S ACETONEM

Aceton je vysoce hořlavá kapalina; jeho páry mohou způsobit ospalost nebo závratě a kapalina vážně dráždí oči. Pracujte venku nebo na dobře větraném místě, mimo zdroje tepla, jisker a otevřený oheň. Nekuřte a nevdechujte páry.

Používejte ochranu očí a vhodné ochranné rukavice, zabraňte kontaktu s kůží a po práci si umyjte ruce. Opakovaný kontakt může pokožku vysušovat. Nádobu uchovávejte těsně uzavřenou v chladu a postupujte podle etikety a přiloženého bezpečnostního listu. Zbytky nevylévejte do kanalizace.
