X8R opravná sada rotoru čerpadla centrálního zamykání pro Mercedes-Benz SL/S/CL

X8R opravná sada rotoru čerpadla centrálního zamykání pro Mercedes-Benz SL/S/CL

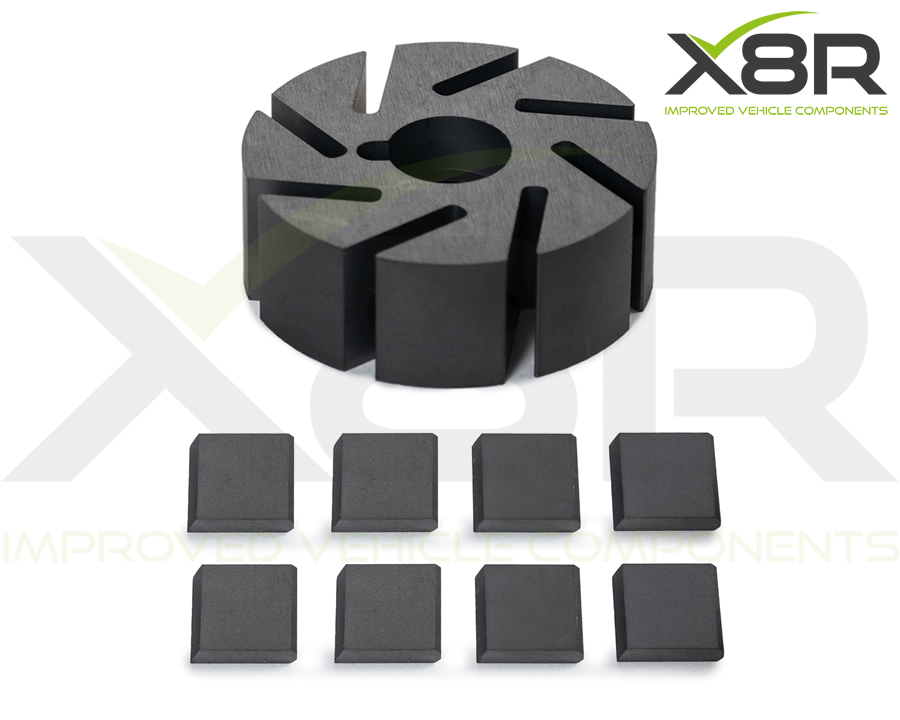

Opravná sada X8R0173 slouží k výměně poškozeného grafitového rotoru uvnitř vakuového čerpadla PSE centrálního zamykání vozů Mercedes-Benz SL R230, S W220 a CL C215. Obsahuje jeden náhradní rotor a osm grafitových lamel; kompletní čerpadlo ani elektromotor nejsou součástí balení.

PŘÍZNAKY ZÁVADY

Centrální zamykání neodemyká dveře, zavazadlový prostor se po odjištění neotevře, nefunguje pneumatické nastavení bederních opěrek nebo dovírání víka zavazadlového prostoru. Dálkový ovladač může být jinak funkční, ale nedokáže zamknout ani odemknout dveře nebo víko zavazadlového prostoru; nereagují ani tlačítka zamykání a odemykání uvnitř vozidla.

Motor vakuového čerpadla může být slyšet, přestože se nic neovládá. Běží nezvykle dlouho a poté se vypne, případně jednotka po stisknutí tlačítka na klíči pouze cvaká. Tyto příznaky mohou souviset s poškozeným rotorem, samy o sobě však příčinu závady nepotvrzují.

ZÁVADA A JEJÍ PŘÍČINA

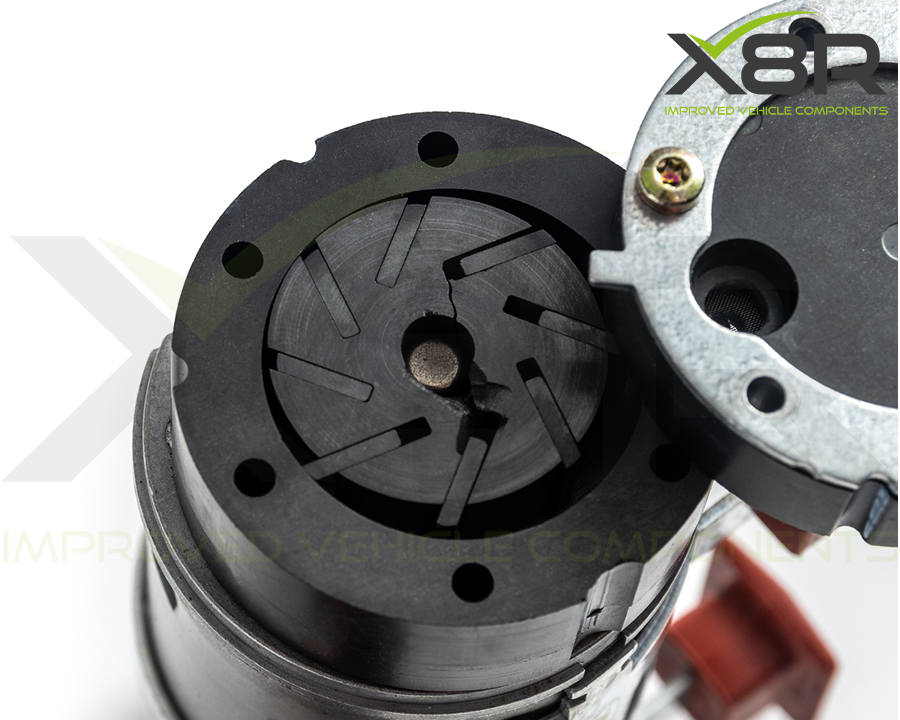

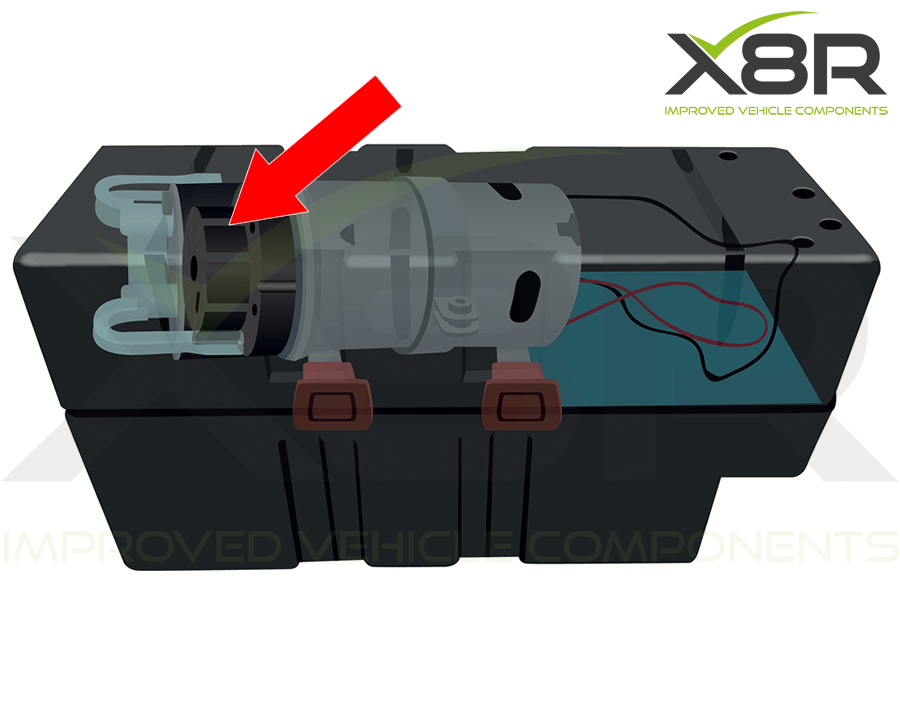

Grafitový rotor na hřídeli motoru může časem prasknout nebo se rozpadnout. Čerpadlo potom nevytváří potřebný tlak či podtlak a připojené pneumatické funkce nepracují správně. Úlomky mohou také zablokovat motor; následkem může být přepálení 20A pojistky a vypnutí čerpadla.

Podobné problémy může způsobit i vniknutí vody do jednotky. Před opravou je proto potřeba zkontrolovat skutečnou příčinu a stav ostatních částí čerpadla.

X8R uvádí tyto související chybové kódy: B1436-012, B1436-014, B1436-015, B1436-016, B1436-017, B1437, B1438-011, B1438-012, B1440, B1442-012, B1442-015, B1442-016, B1442-017, B1442-018.

ŘEŠENÍ X8R

Sada nahrazuje poškozený rotor a lamely uvnitř původního čerpadla. Při zachování funkčního motoru a dalších částí jednotky umožňuje opravit vadný díl bez výměny celé sestavy PSE.

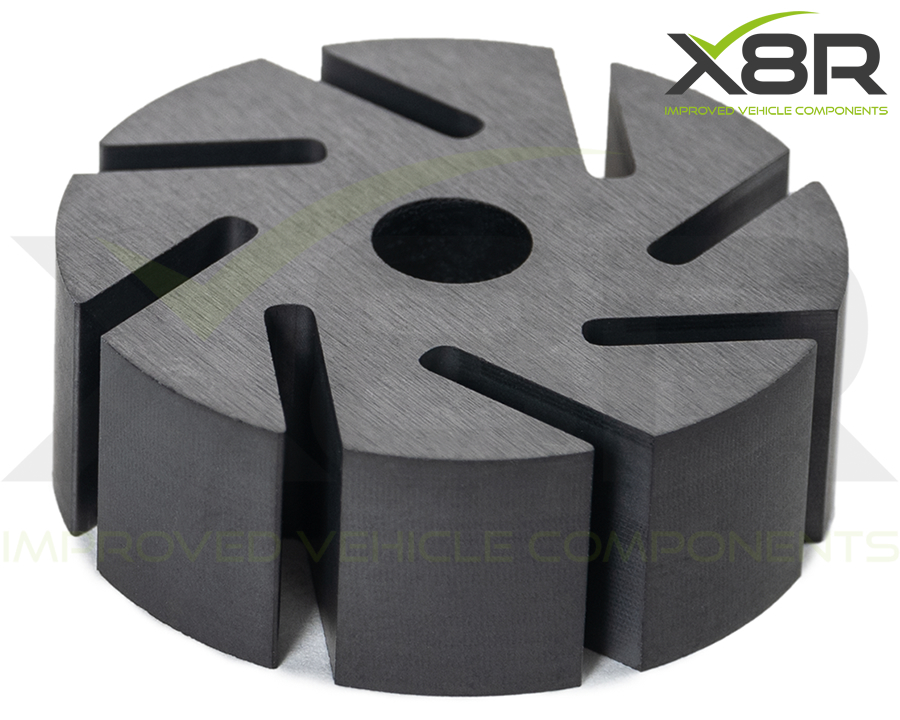

Rotor i náhradní lamely jsou podle výrobce vyrobené z vylepšeného grafitového materiálu a tvarově odpovídají nahrazovaným dílům. Výměna může obnovit tvorbu tlaku a podtlaku potřebných pro připojené funkce vozidla; sada neopravuje poškozenou elektroniku, vadný motor ani netěsnosti mimo rotorovou část čerpadla.

Montáž je podrobně ukázaná v obrazovém návodu a videu X8R. Zahrnuje otevření jednotky, odpájení a opětovné připájení vodičů motoru a přesné sestavení křehkých grafitových dílů.

KOMPATIBILITA A OMEZENÍ

Uvedené modely slouží k orientaci. Před objednáním ověřte číslo čerpadla a motoru na původní jednotce a porovnejte provedení rotoru s fotografiemi. Číslo čerpadla lze rovněž dohledat v katalogu náhradních dílů pro konkrétní vozidlo a jeho variantu, v části vakuového či hydraulického systému; při nejasnosti použijte VIN.

REFERENČNÍ ČÍSLA DÍLŮ

X8R uvádí následující čísla souvisejících původních sestav. Jde o označení čerpadel a motoru pro kontrolu kompatibility; dodávaná sada obsahuje pouze rotor a lamely.

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

Před zahájením si projděte celý návod. K opravě je podle X8R potřeba velký plochý šroubovák, šroubovák Torx T10 a páječka. Při nejistotě svěřte opravu odbornému servisu.

Těleso jednotky se otevírá v naznačených zářezech plochým šroubovákem, přičemž přípojky vzduchových hadiček směřují dolů. Motor opatrně vyjměte s ohledem na dva vodiče vedoucí k desce elektroniky a odpojte bílošedou spojku se dvěma hadičkami. Pokud hadičky zůstanou ve spojce, vyjměte je a zasuňte zpět do přípojek ve spodní části tělesa.

Označte polaritu svorek motoru a odpájejte vodiče. Vyznačte také vzájemnou polohu dílů čerpadla, uvolněte plastovou spojku z kovových výstupků a šroubovákem T10 vyjměte pět ze šesti šroubů. Šestý pouze mírně povolte: umožní odklopit horní část sestavy jako celek a usnadní správné zpětné složení.

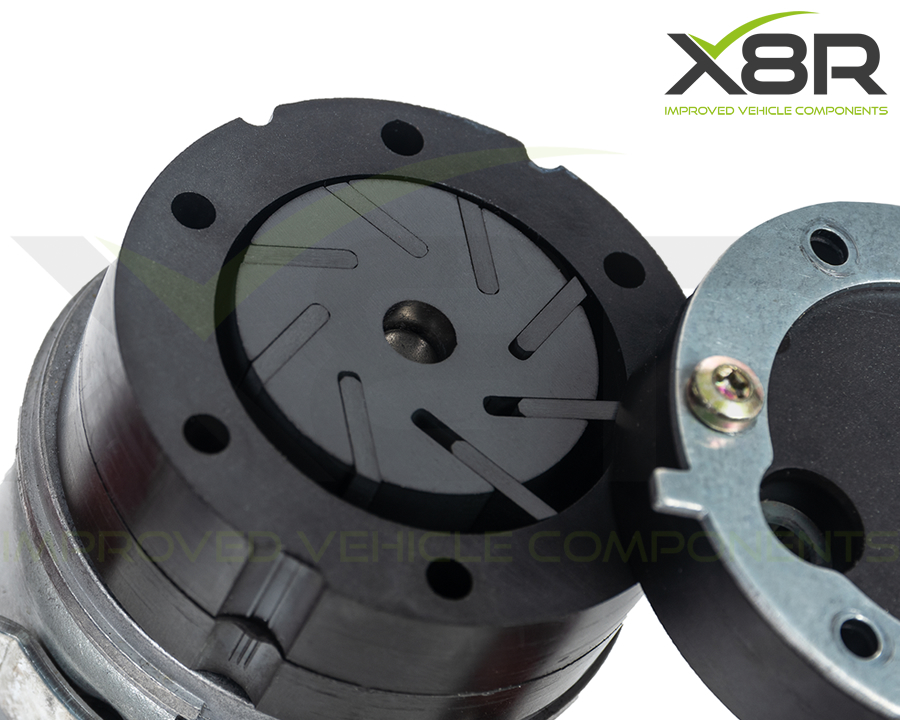

Vyjměte původní rotor a odstraňte všechny jeho úlomky. Zářez na zadní straně nového rotoru musí lícovat s hřídelí motoru. Vložte lamely tak, aby jejich zkosená strana odpovídala vnějšímu obvodu rotoru, jak ukazují fotografie v návodu.

Vraťte horní část do původní polohy a dotáhněte šrouby. Nepřetahujte je: křehká grafitová plocha by mohla prasknout. Zkontrolujte shodu vyznačených značek a nasaďte vzduchovou spojku zpět na kovové výstupky.

Připájejte vodiče na správné svorky a vraťte motor do tělesa. Jeho čtyři pryžové patky musí zapadnout do příslušných drážek a obě vzduchové přípojky musí pevně dosednout do hadiček. Poté spojte obě poloviny krytu. Úplný anglický PDF návod najdete v souvisejících souborech a montážní video v záložce Videa.

TECHNICKÉ PARAMETRY
