Opravná sada X8R nahrazuje původní plastovou uvolňovací páčku na popruhu ručních rolet korby Mountain Top a Red Rock. Hliníková páčka umožňuje zachovat způsob ovládání rolety a samostatně vyměňovat popruh.

PŘÍZNAKY ZÁVADY

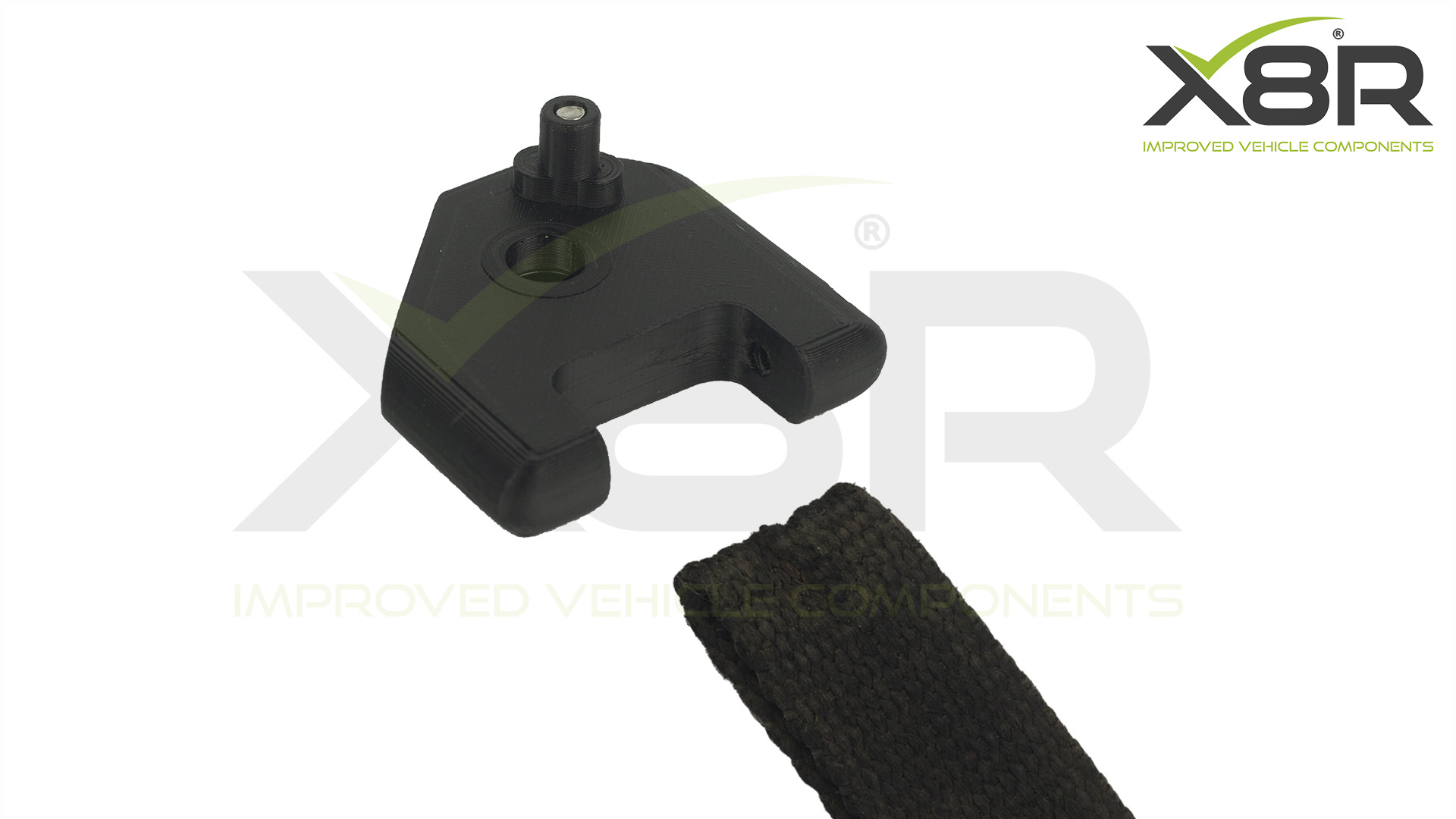

Prasklá nebo ulomená plastová páčka na tažném popruhu může znemožnit uvolnění a zajištění rolety. Ovládání mechanismu pomocí popruhu je potom obtížné nebo nefunkční.

ZÁVADA A JEJÍ PŘÍČINA

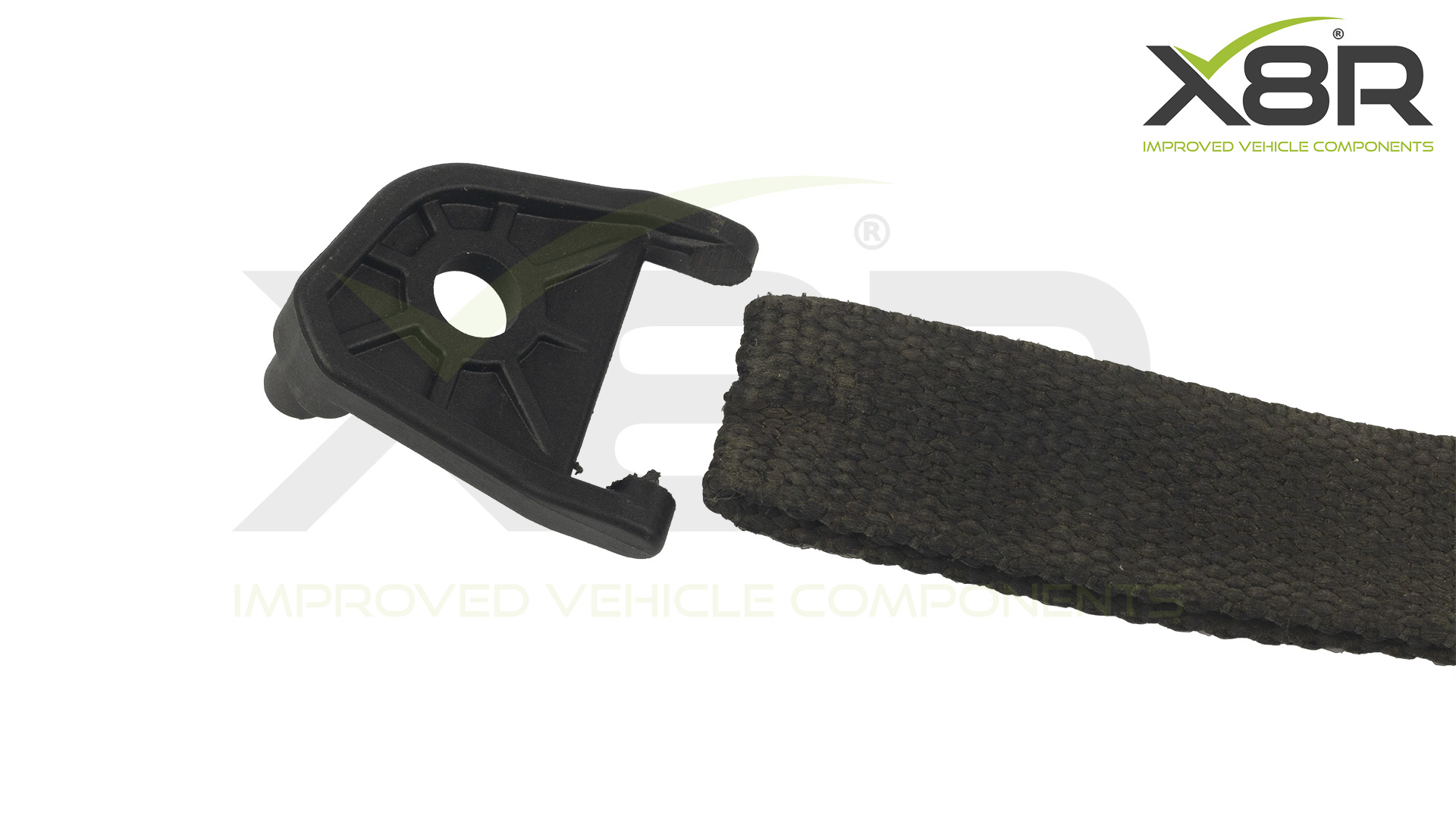

Původní páčka je vyrobena z plastu. Slabým místem je zejména příčka, ke které je připevněný popruh: při zatížení může prasknout a následně se ulomit. Náhradní páčka se stejnou plastovou konstrukcí tuto příčinu neodstraňuje.

Některé jiné náhrady tvoří pevně spojený celek s popruhem, takže neumožňují jednoduše použít původní popruh nebo jej samostatně vyměnit.

ŘEŠENÍ X8R

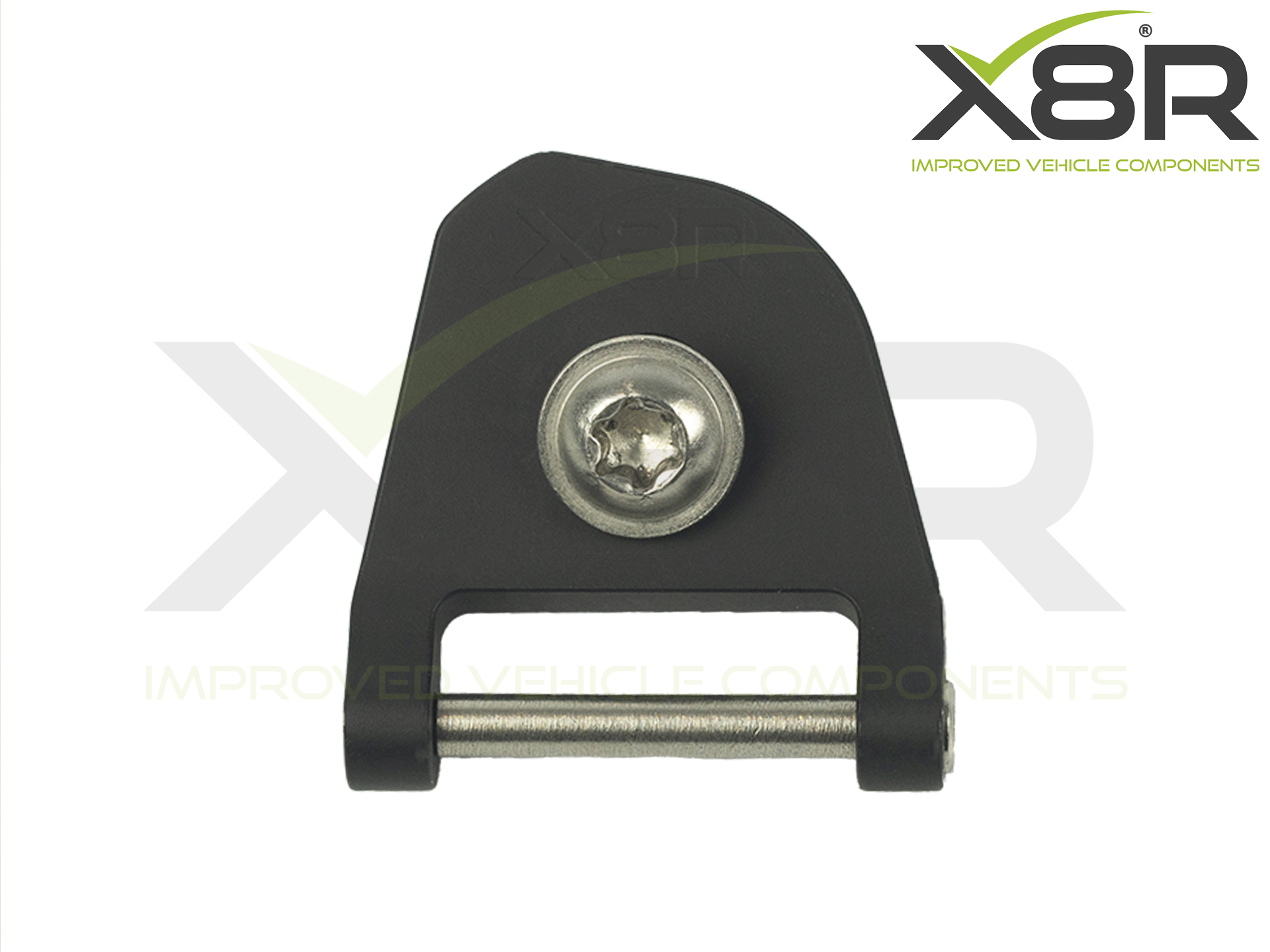

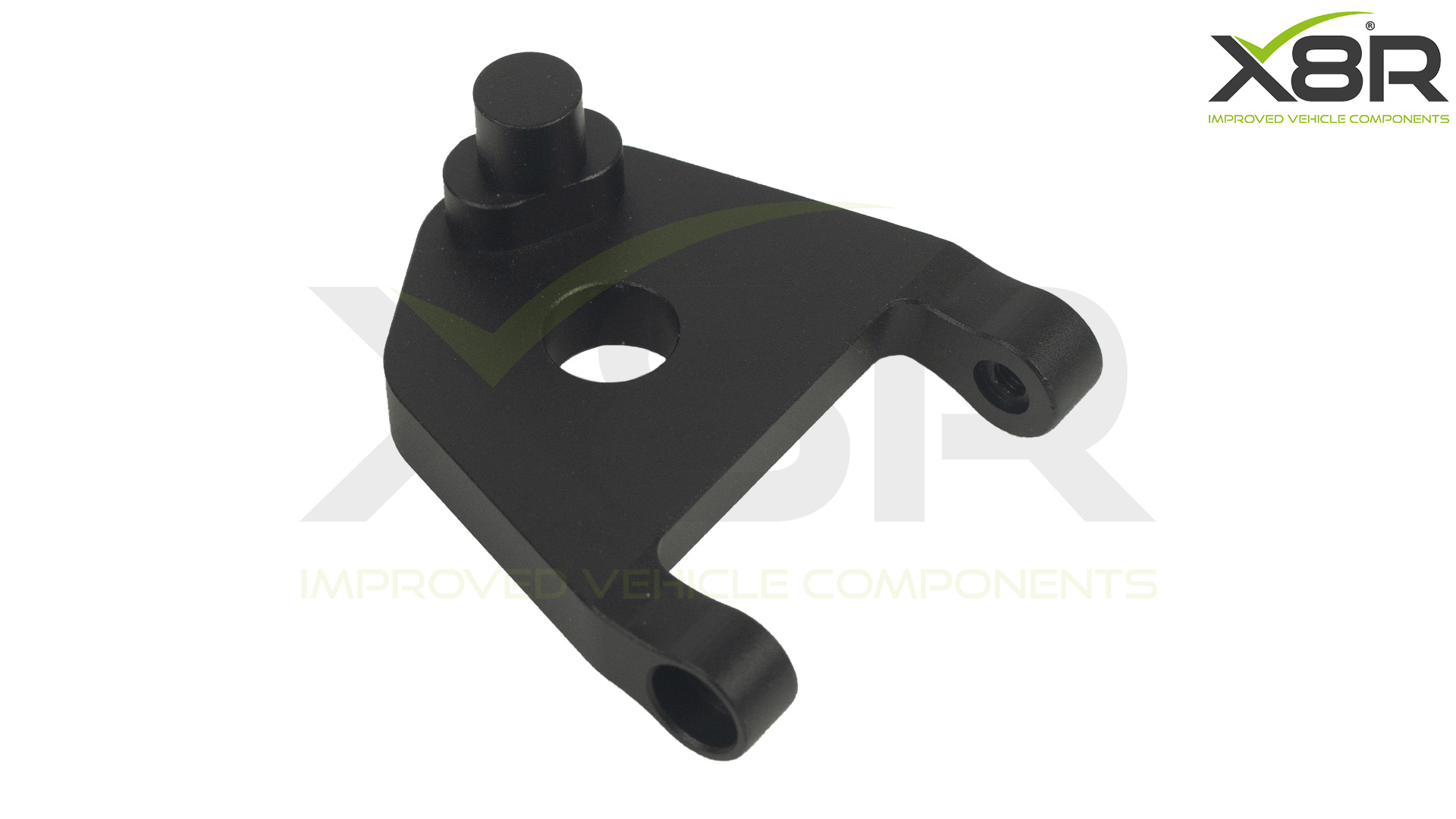

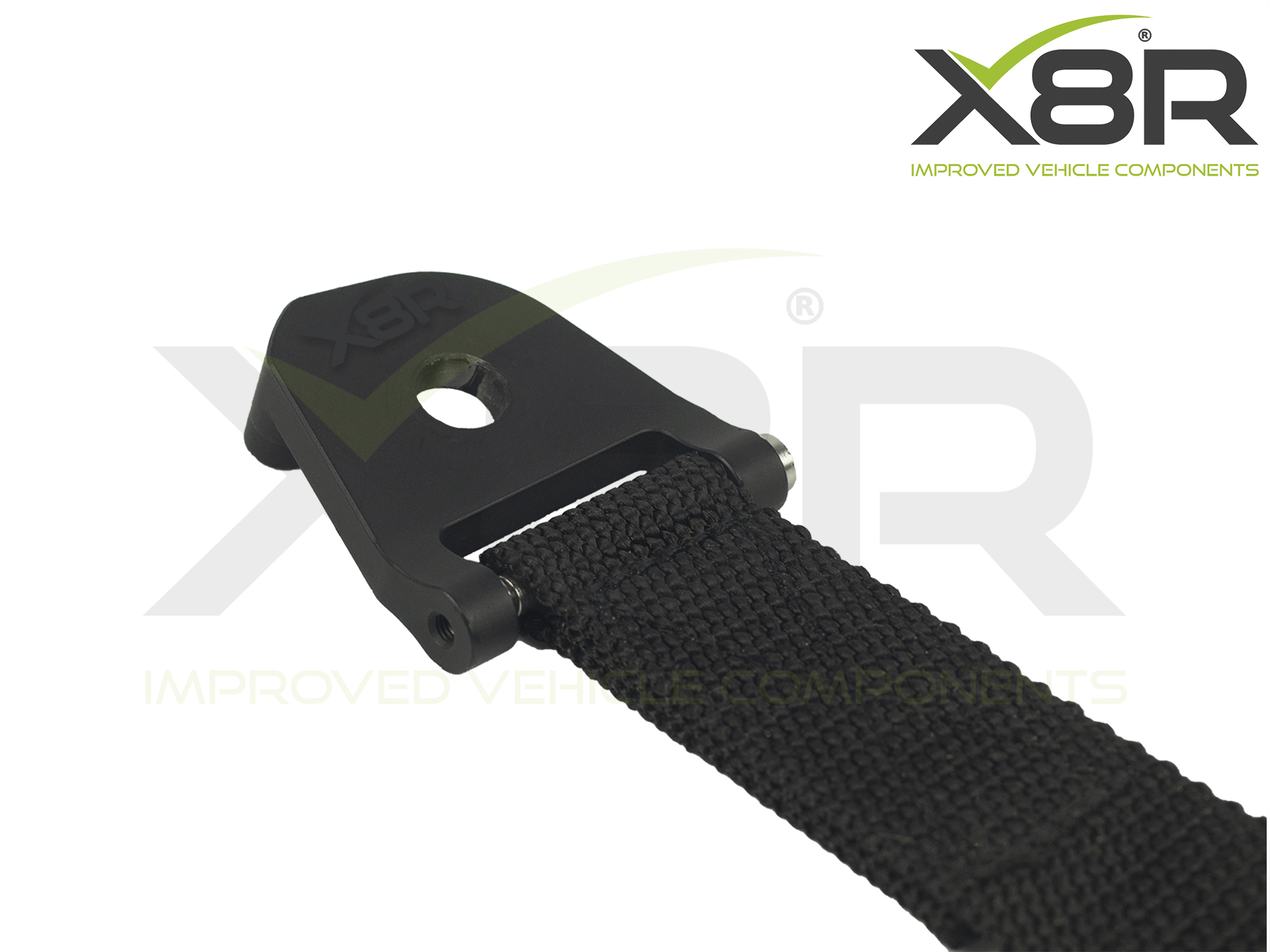

Páčka X8R je obráběna z eloxovaného hliníku, který je pevnější než původní plastové provedení. Odnímatelný úchyt dovoluje popruh vyměnit při roztřepení nebo použít jinou barvu, aniž by bylo nutné měnit celou páčku.

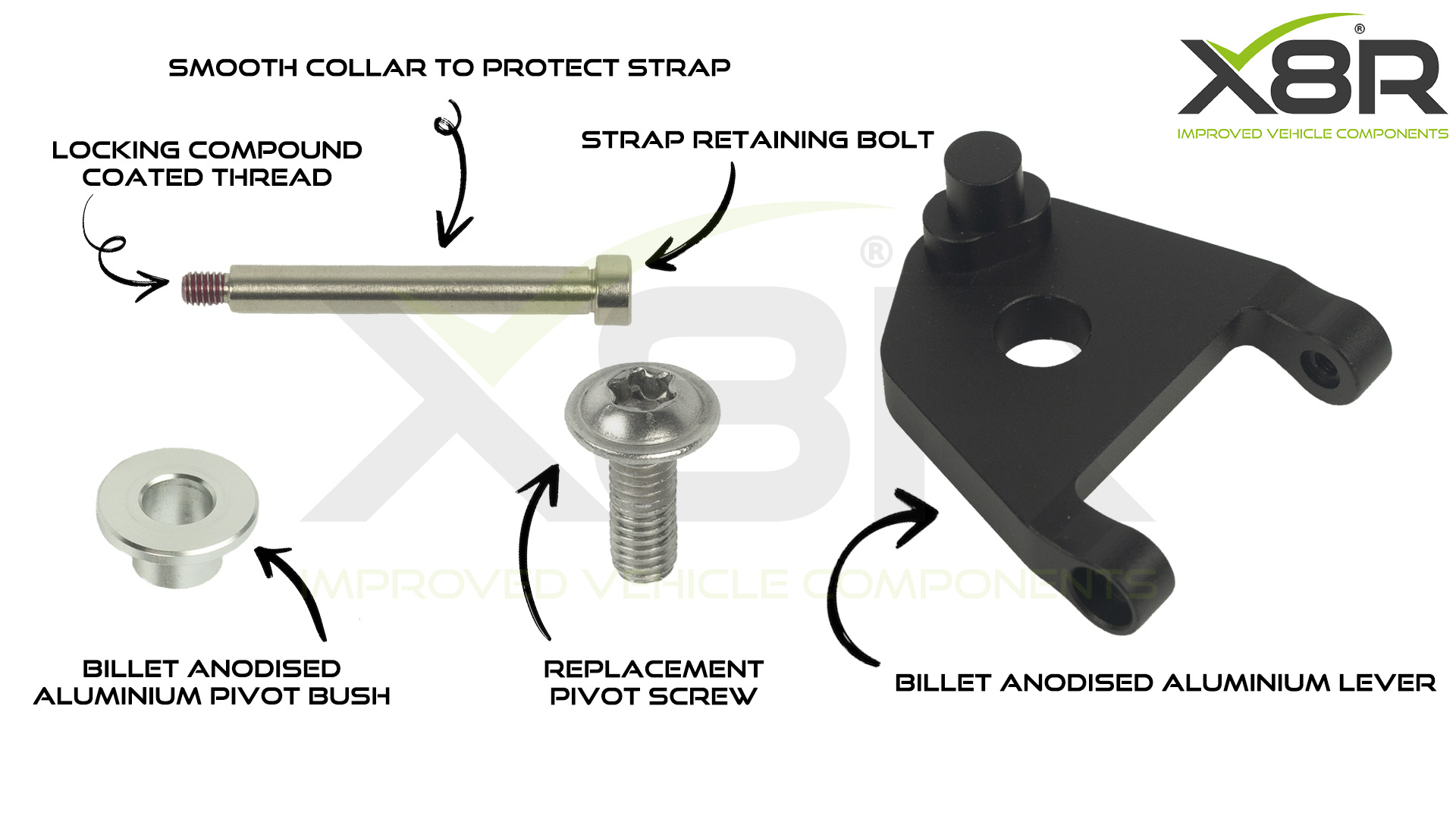

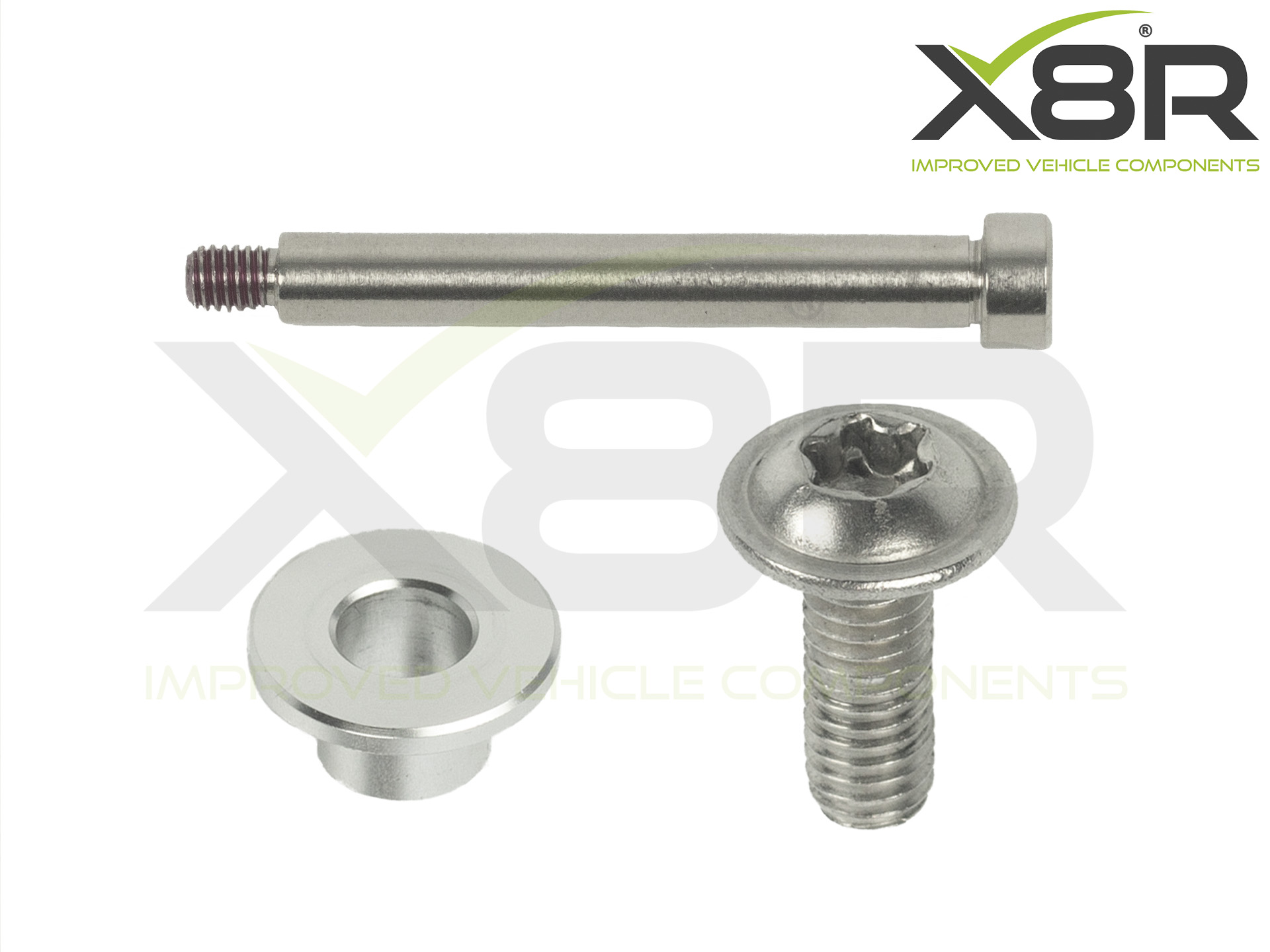

Součástí montážního příslušenství je vyjímatelný upevňovací šroub popruhu, pouzdro otočného čepu a šroub s přírubou. V místě styku s popruhem má upevňovací šroub hladkou část bez vystupujícího závitu, která omezuje jeho třepení. Na závitu je předem naneseno zajišťovací lepidlo pro bezpečné spojení.

Tato varianta X8R0279 neobsahuje nový popruh, kroužek ani karabinu. Je určena k použití se stávajícím vhodným popruhem. Pro výměnu celé sestavy je určena sada X8R0278.

KOMPATIBILITA A OMEZENÍ

Pouze pro ruční rolety korby Mountain Top a Red Rock s tlačítkovým zámkem. Páčka nepasuje na provedení s otočným zámkem. Před objednáním porovnejte mechanismus a tvar původní páčky s fotografiemi; samotný model a rok vozidla pro výběr nestačí.

Uvedené rozsahy platí pro použití s odpovídající roletou a zámkem, nikoli pro libovolný kryt korby na daném vozidle.

OBSAH BALENÍ

Fotografie s nasazeným popruhem ukazují způsob montáže a použití. Popruh, kroužek a karabina nejsou součástí balení X8R0279. Společný návod a video ukazují také kompletní sadu X8R0278.

MONTÁŽ A POUŽITÍ

Pro montáž je potřeba imbusový klíč 4 mm. Postupujte podle přiloženého montážního návodu a videa X8R.

1. Posuňte roletu do zavřené polohy směrem k zadnímu čelu korby, co nejblíže k sobě.
2. Imbusovým klíčem 4 mm povolte původní šroub s přírubou a sejměte poškozenou páčku.
3. Prostrčte upevňovací šroub popruhem a hliníkovou páčkou X8R a dotáhněte jej imbusovým klíčem.
4. Vložte pouzdro otočného čepu a šroub s přírubou do středového otvoru páčky. Sestavu usaďte do otvorů na spodní straně rolety a dotáhněte imbusovým klíčem.

Nová páčka pracuje stejným způsobem jako původní mechanismus. Po montáži ověřte správné uvolnění, pohyb a zajištění rolety. Pokud si montáží nejste jisti, svěřte ji odbornému servisu.
