Sada X8R0087 slouží k opravě poškozeného vnějšího mechanismu klapek v sacím potrubí motorů Mercedes-Benz V6 M272 a V8 M273. Nahrazuje původní plastovou páku hliníkovým dílem a doplňuje ji dvěma spojovacími táhly. Součástí je také opravný díl ramene podtlakového ovladače pro případ jeho poškození nebo opotřebení kulového uložení.

PŘÍZNAKY ZÁVADY

Porucha ovládání klapek se může projevit rozsvícenou kontrolkou motoru a uloženými chybami P2004, P2005 nebo P2006. Řídicí jednotka může evidovat i dosud nepotvrzené závady ovládání klapek sání nebo hlášení o klapce, která zůstala v aktivované či zavřené poloze.

Dalšími projevy mohou být nepravidelný volnoběh, snížený výkon, opožděná reakce při zrychlování, vyšší spotřeba paliva nebo nevyhovující výsledek měření emisí. Samotný chybový kód však nepotvrzuje poškození páky. Před výběrem sady je potřeba prohlédnout mechanismus a určit příčinu závady.

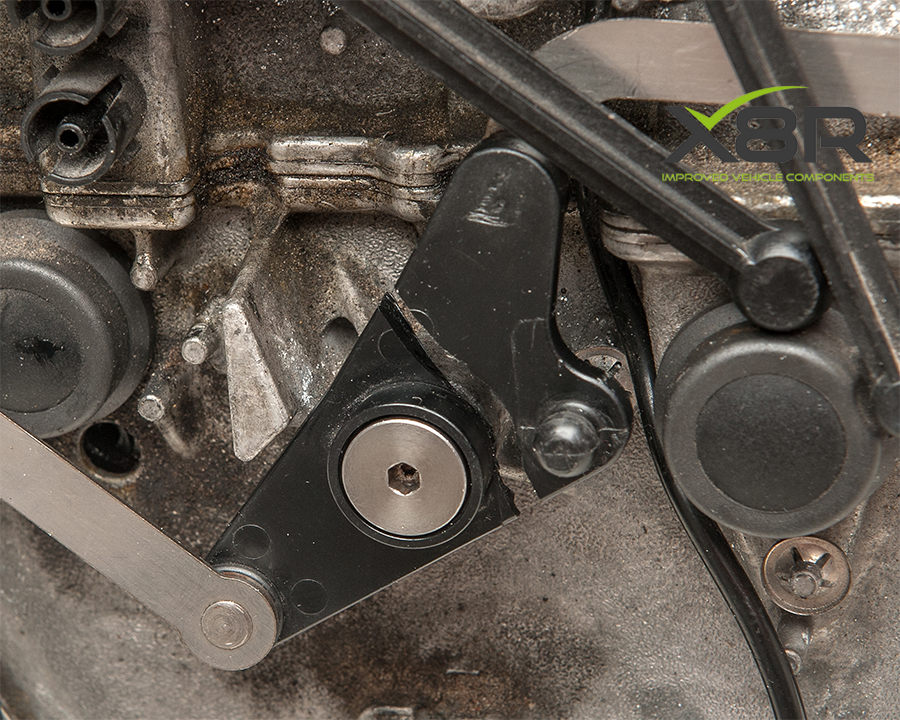

Po sejmutí krytů motoru lze sací potrubí prohlédnout shora. Posvícením na jeho přední část zkontrolujete, zda není plastová páka prasklá nebo rozpojená.

ZÁVADA A JEJÍ PŘÍČINA

Sací potrubí těchto motorů využívá klapky, které při nízkých otáčkách ovlivňují rychlost a víření nasávaného vzduchu. Tím podporují průběh točivého momentu, hospodárnost a omezení emisí. Klapky uvnitř potrubí spojuje s ovladačem vnější pákový mechanismus.

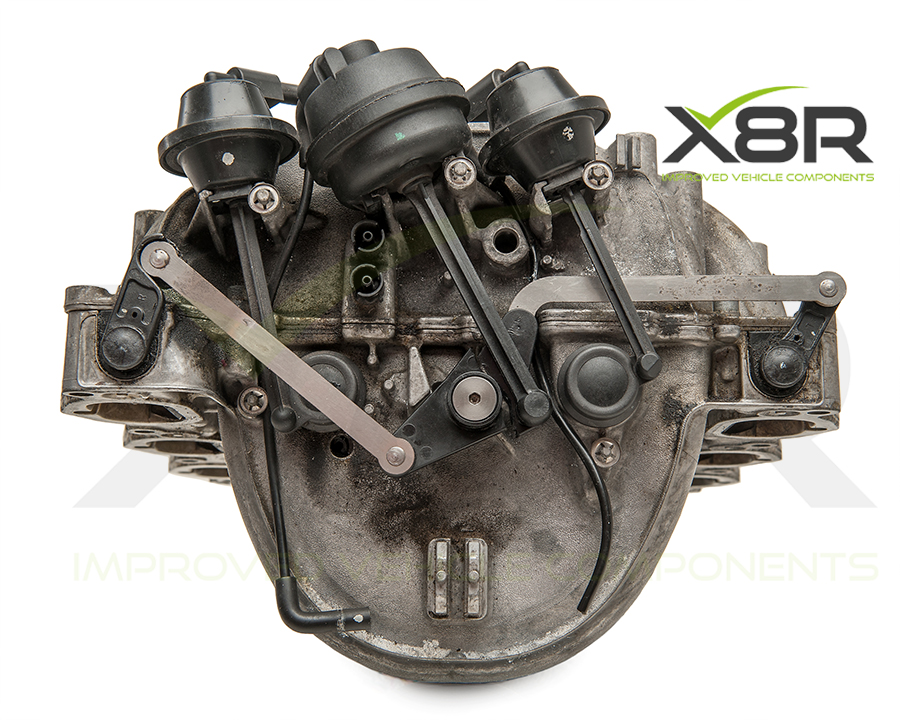

Původní plastová páka se nachází na sacím potrubí pod čerpadlem sekundárního vzduchu. Usazování karbonu uvnitř sání může zvyšovat odpor klapek, a tím i zatížení páky. Při jejím prasknutí se pohyb ovladače již správně nepřenáší na klapky a vznikají popsané provozní potíže.

ŘEŠENÍ X8R

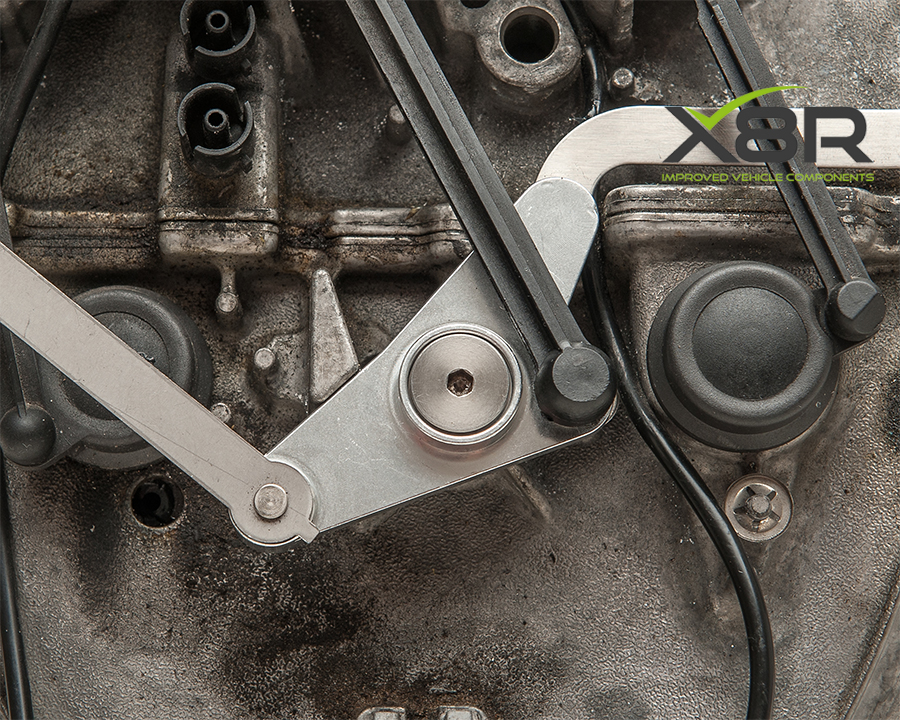

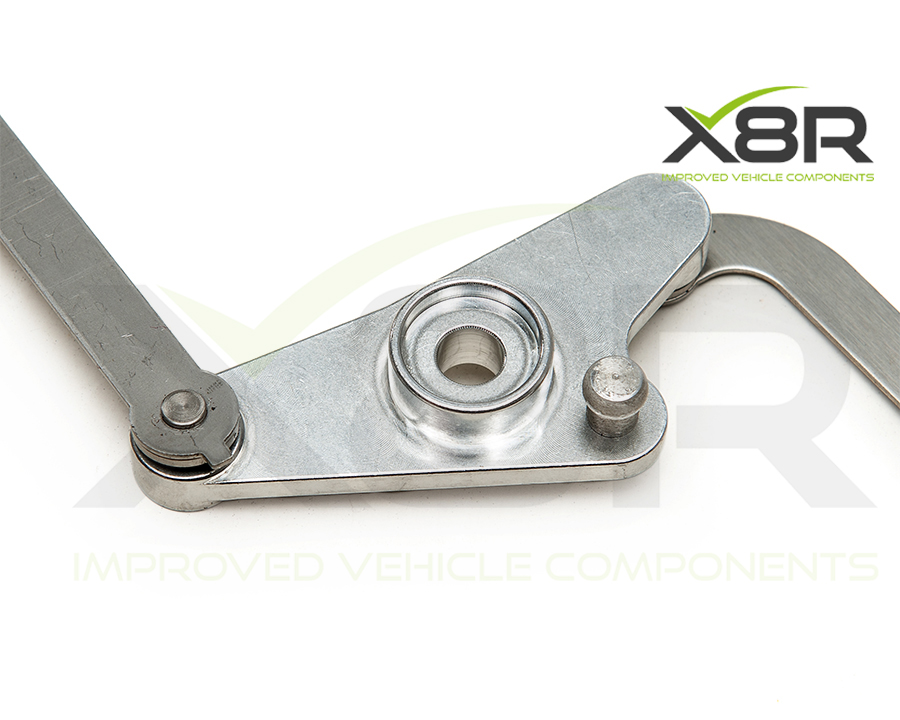

X8R nahrazuje původní plastovou páku dílem přesně obráběným na CNC z hliníkového polotovaru. Páka je navržena pro původní uložení a spojení mechanismu, takže umožňuje vyměnit poškozenou část ovládání bez automatické výměny celého sacího potrubí.

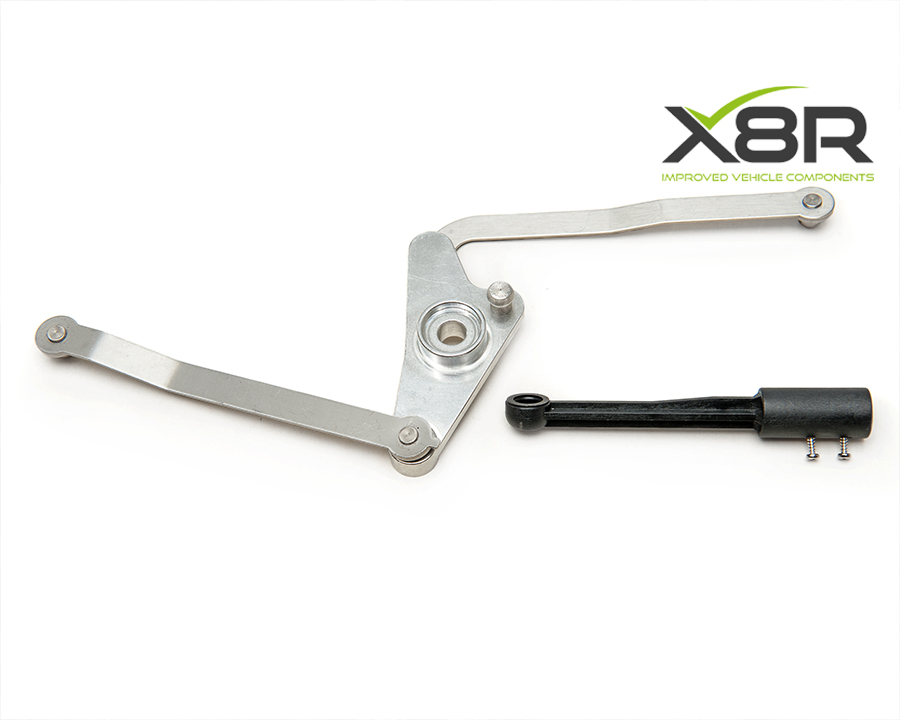

Sada obsahuje také dvě spojovací táhla. Přiložený opravný díl ramene podtlakového ovladače se použije tehdy, pokud je původní rameno zlomené nebo má opotřebené kulové uložení. Oprava tedy řeší páku a příslušné vnější spoje mechanismu; stav samotných klapek a dalších částí sání musí být před montáží zkontrolován.

Po demontáži sacího potrubí lze poškozené díly vyměnit podle obrazového návodu. Aby se nové ovládání zbytečně nepřetěžovalo, je součástí postupu i odstranění karbonových usazenin a kontrola volného pohybu klapek.

KOMPATIBILITA A OMEZENÍ

Sada je určena pouze pro odpovídající provedení sacího potrubí benzinových motorů V6 M272 a V8 M273. Následující seznam modelů je orientační: stejné obchodní označení vozidla se může vyskytovat s různými motory a odlišným sáním. Před objednáním porovnejte označení motoru, referenční číslo sání a tvar původní páky s fotografiemi. Při nejasnosti ověřte konkrétní díl podle VIN.

U všech uvedených modelů platí podmínka motoru M272 nebo M273 a shodného mechanismu sání. Sada opravuje vnější ovládání klapek; není kompletním sacím potrubím ani sadou pro odstranění klapek. Pokud závadu způsobuje jiná poškozená část sání, samotná výměna páky ji nevyřeší.

REFERENČNÍ ČÍSLA DÍLŮ

X8R uvádí následující související reference pro porovnání původního sání a jeho součástí. Nejde o katalogová čísla kompletních dílů dodávaných v balení této opravné sady.

Další reference uvedená výrobcem X8R: 14433043001. Katalogové číslo samotné opravné sady je X8R0087.

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

Montážní postup výrobce počítá s demontovaným sacím potrubím. Základem je nejprve zkontrolovat stav klapek a určit, které části vnějšího ovládání vyžadují výměnu. Podrobný obrazový postup najdete v přiloženém PDF návodu; výměnu ukazuje také montážní video X8R.

Původní spojovací táhla a rameno ovladače se opatrně uvolní z kulových spojů vhodným páčidlem nebo plochým šroubovákem. Upevňovací šroub páky se demontuje nástrojem Torx T30 a původní páka s táhly se sejme.

Kulové čepy a jejich uložení se lehce namažou. Maziva použijte jen malé množství. Nová páka se upevňuje původním šroubem se zajišťovačem závitů; návod X8R stanovuje utahovací moment 9 Nm. Spojovací táhla se zatlačí do plastových uložení a rameno ovladače se nasadí na příslušný kulový čep.

Opravný díl ramene podtlakového ovladače se montuje pouze v případě potřeby. Výrobce v kroku 6 uvádí odstranění 25mm úseku původního ramene od jeho konce, nasunutí opravného dílu na zbývající část a zajištění šroubem. Před nevratným zkrácením ramene postupujte podle fotografie a přesného místa řezu v návodu.

Před zpětnou montáží sání zkontrolujte celý rozsah pohybu páky, správné usazení spojů a případné kolize. Odstraňte karbonové usazeniny, které by bránily volnému pohybu klapek. Po dokončení opravy a opětovné montáži lze vymazat příslušné uložené závady a ověřit funkci systému. Pokud si postupem nejste jisti, svěřte opravu kvalifikovanému servisu.
