X8R sada náhrady ventilu PCV pro 2.0 TFSI EA113

X8R sada náhrady ventilu PCV pro 2.0 TFSI EA113

Sada X8R0120 nahrazuje původní membránovou jednotku odvětrání klikové skříně PCV u vybraných motorů 2.0 TFSI EA113. Hliníková deska s adaptérem propojí příslušné kanály a odstraňuje membránovou část původní konstrukce. Přestože výrobce používá označení „PCV delete“, odvětrání klikové skříně podle X8R zůstává funkční.

PŘÍZNAKY ZÁVADY

Poškozená jednotka PCV se může projevit nepravidelným volnoběhem, zvýšenou spotřebou paliva, únikem plnicího tlaku nebo podtlaku, rozsvícenou kontrolkou motoru, pomalou reakcí na plyn a výrazným poklesem výkonu. Dalšími příznaky mohou být netěsnosti potrubí PCV, olej kolem plnicího víčka nebo únik oleje do motorového prostoru. Tyto projevy samy o sobě nepotvrzují závadu PCV; je třeba zkontrolovat její skutečný stav.

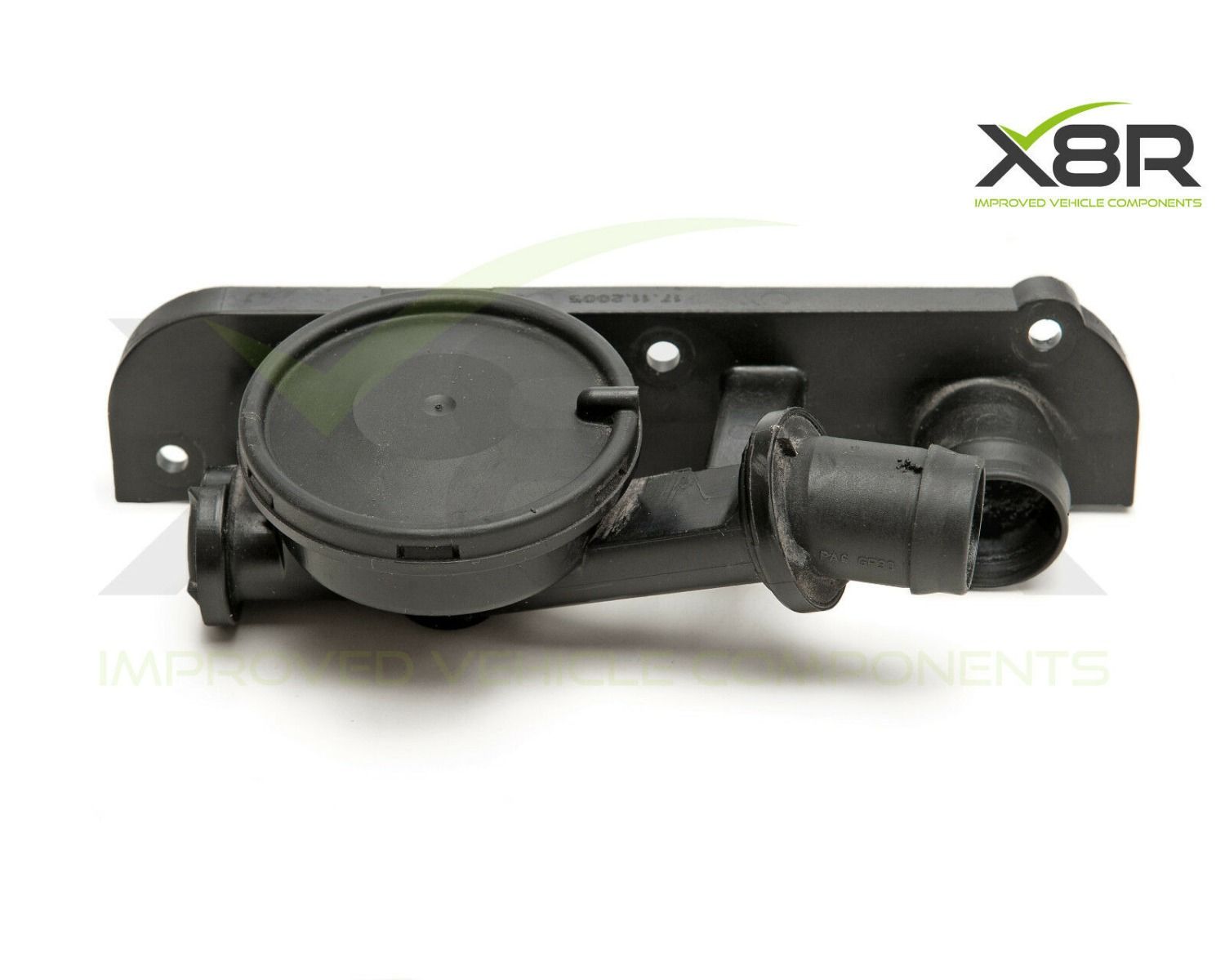

ZÁVADA A JEJÍ PŘÍČINA

Původní ventil PCV odvádí plyny z klikové skříně zpět do sání. Uvnitř jednotky se nachází měkká membrána, která může časem degradovat nebo prasknout. Závada se může objevit u sériových motorů; X8R ji popisuje jako častou také u motorů s úpravami výkonu.

Poškozená membrána naruší regulaci proudění a tlakové poměry v systému. Výrobce popisuje nadměrné proudění plynů do sacího potrubí při volnoběhu, nerovnoměrný chod, zhoršenou spotřebu a ztrátu plnicího tlaku. Zvýšený tlak v klikové skříni může současně přispívat k únikům oleje. Při nižším plnicím tlaku se zhoršuje výkon i odezva motoru.

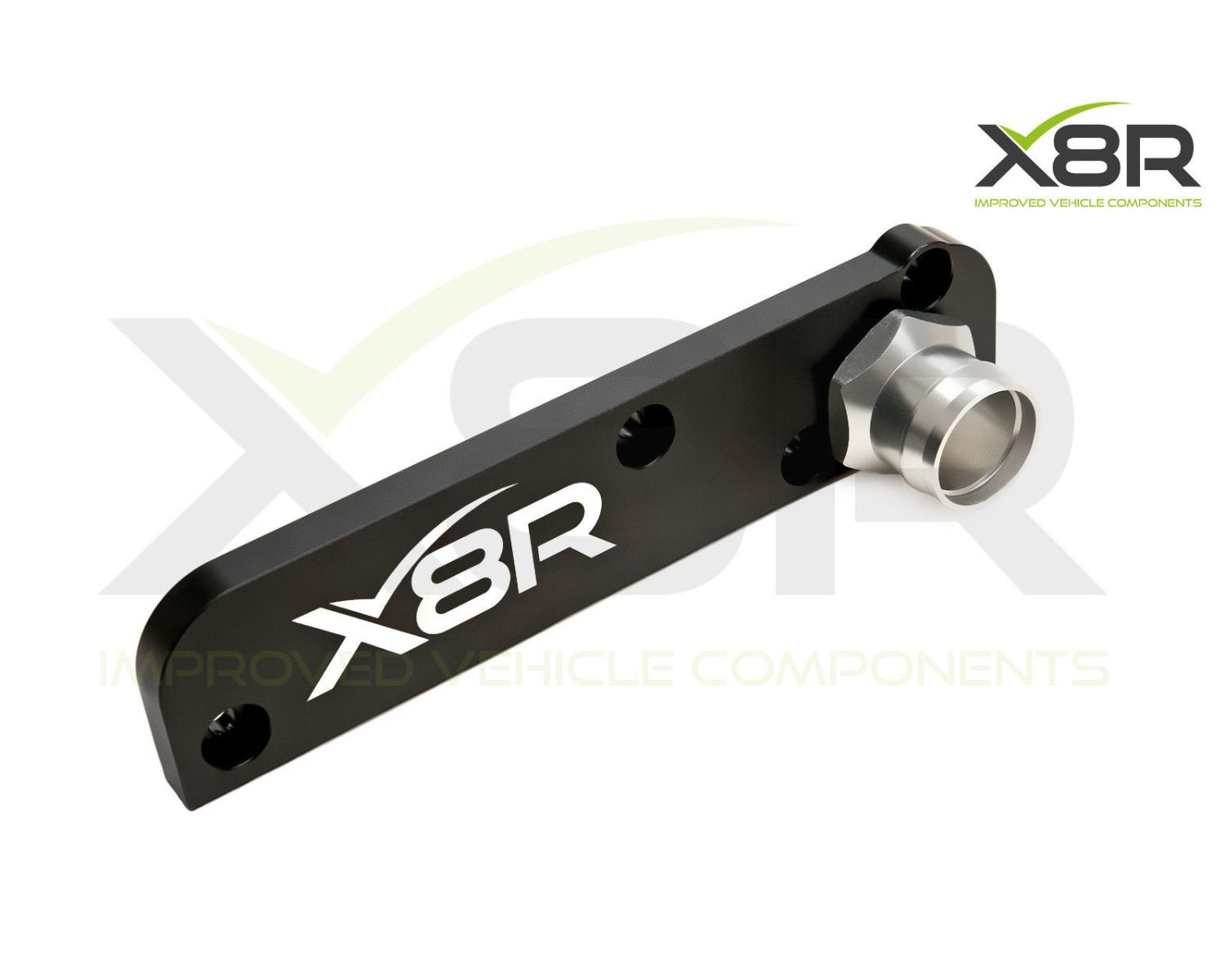

ŘEŠENÍ X8R

Náhradní díly jsou vyrobeny CNC obráběním z plného hliníku a mají eloxovanou povrchovou úpravu. Deska s adaptérem se montuje na místo původní jednotky PCV. Propojením dvou vnitřních kanálů napodobuje cestu proudění v původní jednotce při plnicím tlaku a odstraňuje křehké vnitřní součásti, které mohou selhat.

X8R popisuje výsledné zapojení jako podtlakový systém se zachováním funkce odvětrání klikové skříně a souvisejících emisních funkcí. Pokud byla původní jednotka PCV vadná, správná montáž sady může obnovit ztracený výkon a zlepšit reakci motoru. Nejde o pouhou výměnu samotné membrány, ale o náhradu původní sestavy jiným konstrukčním řešením.

Součástí je také víčko přípojky sacího potrubí se třemi závitovými otvory. Do nich lze našroubovat dodané podtlakové nátrubky například pro připojení ukazatele plnicího tlaku nebo ovladače vstřikování vody. Nepoužité otvory se uzavřou dodanými zaslepovacími šrouby.

• CNC obráběná hliníková deska, adaptér a víčko sání
• Eloxovaný povrch hliníkových dílů
• O-kroužky z materiálu Viton
• Tři podtlakové nátrubky a tři zaslepovací šrouby
• Uchycení desky původními čtyřmi šrouby
• Pro odpovídající motory EA113 s řemenovými rozvody

KOMPATIBILITA A OMEZENÍ

Sada je určena pro odpovídající motory 2.0 TFSI EA113 s řemenovým pohonem rozvodů a s původní jednotkou PCV ve vyobrazeném provedení. Před objednáním porovnejte kód motoru, provedení připojení a referenční číslo původního dílu. Samotné označení 2.0 TFSI ani modelový rok nezaručují shodu. Motory EA888 s řetězovými rozvody do uvedené kompatibility nepatří.

Tabulka popisuje vybraná provedení vozidel. Vždy je nutná shoda konkrétního motoru a původní jednotky PCV s provedením sady; při nejasnostech ověřte díl podle VIN.

REFERENČNÍ ČÍSLA PŮVODNÍCH DÍLŮ

Čísla slouží k identifikaci původní jednotky, pro kterou výrobce uvádí tuto sadu. Objednací kód náhradní sady je X8R0120.

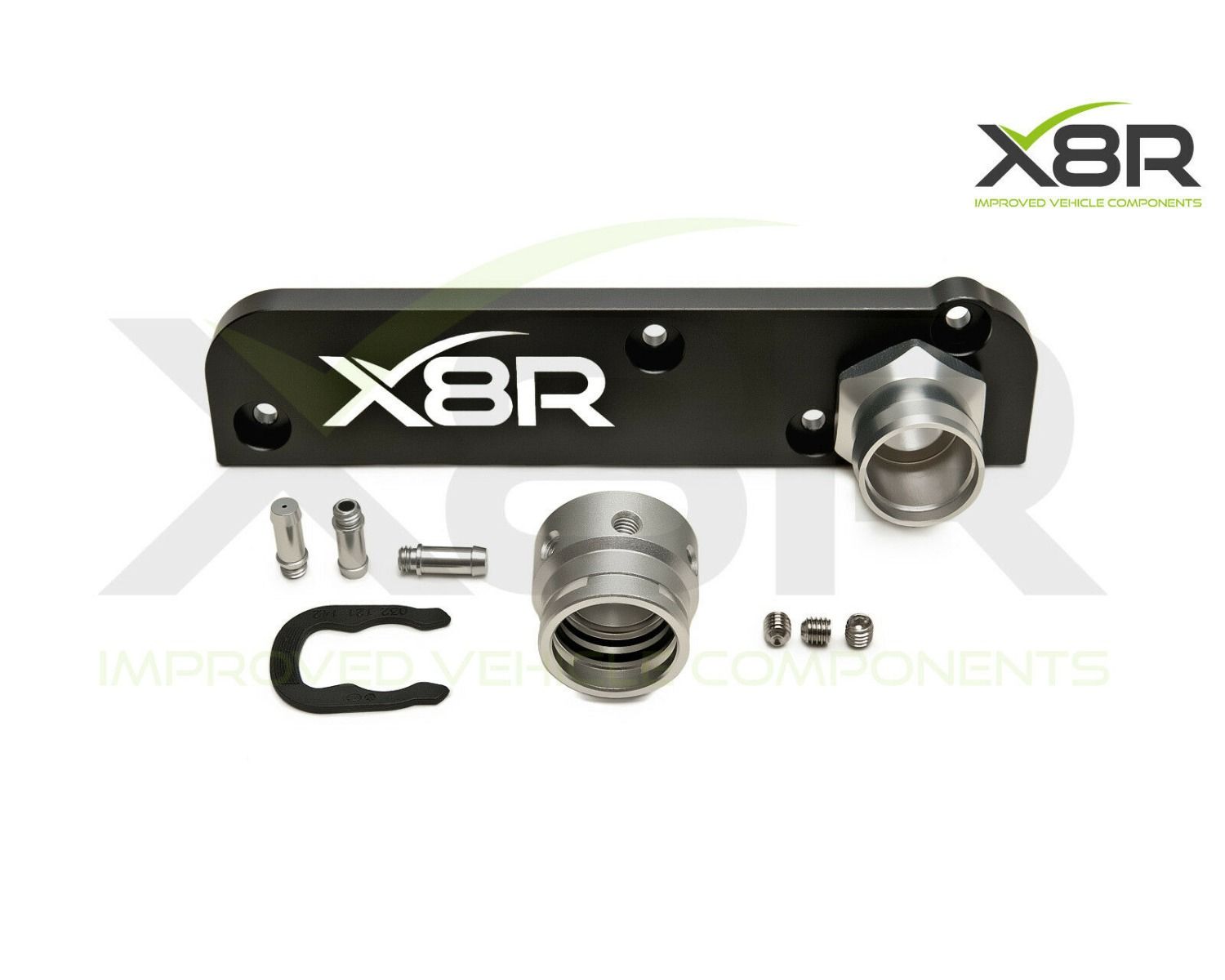

OBSAH BALENÍ

Původní ventil PCV a původní propojovací hadice na ilustračních fotografiích slouží k porovnání a nejsou součástí sady.

MONTÁŽ A POUŽITÍ

Nejprve se odpojí propojovací potrubí od jednotky PCV i od sacího potrubí a poté spodní vedení od PCV. Konektory se uvolňují stisknutím vroubkovaných pojistek na obou stranách. Tahejte pouze za tělo konektoru, nikoli za samotnou hadici: starší potrubí může být křehké a při zatížení prasknout.

Šroubovákem Torx T25 se vyšroubují čtyři šrouby původní jednotky. Stejnými šrouby se upevní nová deska X8R. Do desky se zašroubuje adaptér a dotáhne klíčem. Spoj těsní O-kroužek, proto se nesmí nadměrně utahovat. Na adaptér se poté nasune konektor spodního vedení.

Víčko přípojky sání se zatlačí až do úplného dosednutí a zajistí dodanou sponou. Tři závitové otvory se podle požadovaného zapojení osadí nátrubky nebo zaslepovacími šrouby. X8R doporučuje na jejich závity použít vhodný prostředek na zajištění závitů nebo těsnění. Úplný postup a orientaci dílů ukazuje montážní návod a video; pokud si montáží nejste jisti, svěřte ji odbornému servisu.

TECHNICKÉ PARAMETRY
