X8R sada pro odstranění EGR pro Ford Mondeo a Jaguar X-Type

X8R sada pro odstranění EGR pro Ford Mondeo a Jaguar X-Type

Sada X8R0140 slouží k náhradě původního EGR ventilu průchozí nerezovou trubkou a k zaslepení přívodu spalin od chladiče EGR. Je určena pro vybrané dieselové motory 2.0 a 2.2 ve vozech Ford Mondeo a Jaguar X-Type, u nichž je EGR ventil umístěn v přední části motoru.

Sada mění funkci emisního systému vozidla. Před montáží je třeba ověřit přípustnost úpravy pro zamýšlené použití i přesné provedení motoru, EGR a výfukového systému.

Příznaky závady

Porucha nebo zanesení EGR se může projevovat nepravidelným či hlučným chodem motoru, vynecháváním spalování, slabší odezvou na plyn, ztrátou výkonu a točivého momentu nebo pomalou akcelerací. Mezi další možné projevy patří zvýšená kouřivost, vyšší spotřeba paliva a zhasínání motoru při nízkých rychlostech. Před úpravou je nutné ověřit skutečnou příčinu těchto potíží.

Závada a její příčina

EGR ventil přivádí část výfukových plynů zpět do motoru přes sací potrubí. Plyny obsahující uhlíkové částice procházejí ventilem před vstupem do sání a postupně v něm mohou vytvářet karbonové usazeniny. Ty omezují průchod vzduchu a mohou bránit správnému pohybu klapky EGR.

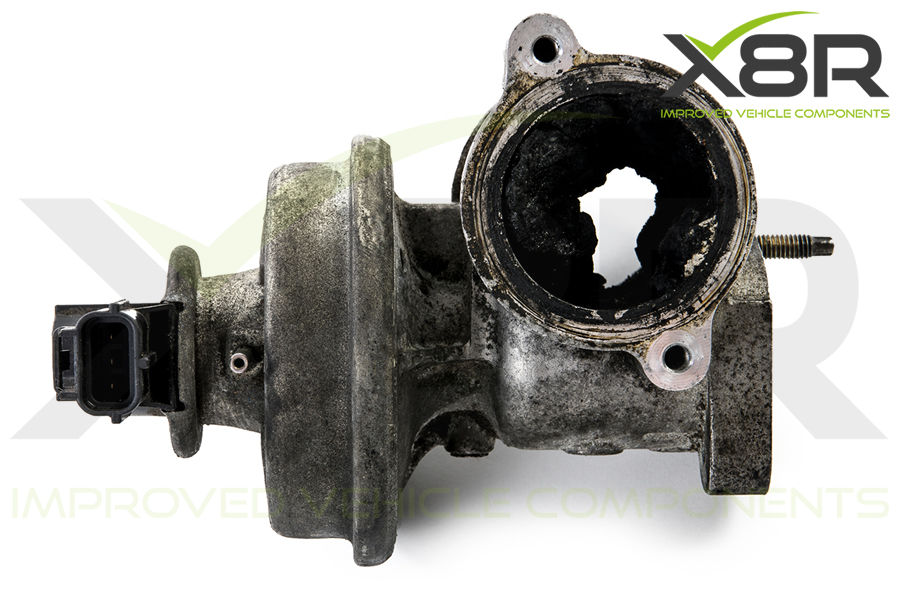

Nánosy mohou vést ke zhoršení hospodárnosti provozu, poklesu výkonu, nepravidelnému spalování a poškození samotného EGR ventilu. Silně zanesený ventil může mít průchod výrazně zúžený, jak ukazuje přiložená fotografie.

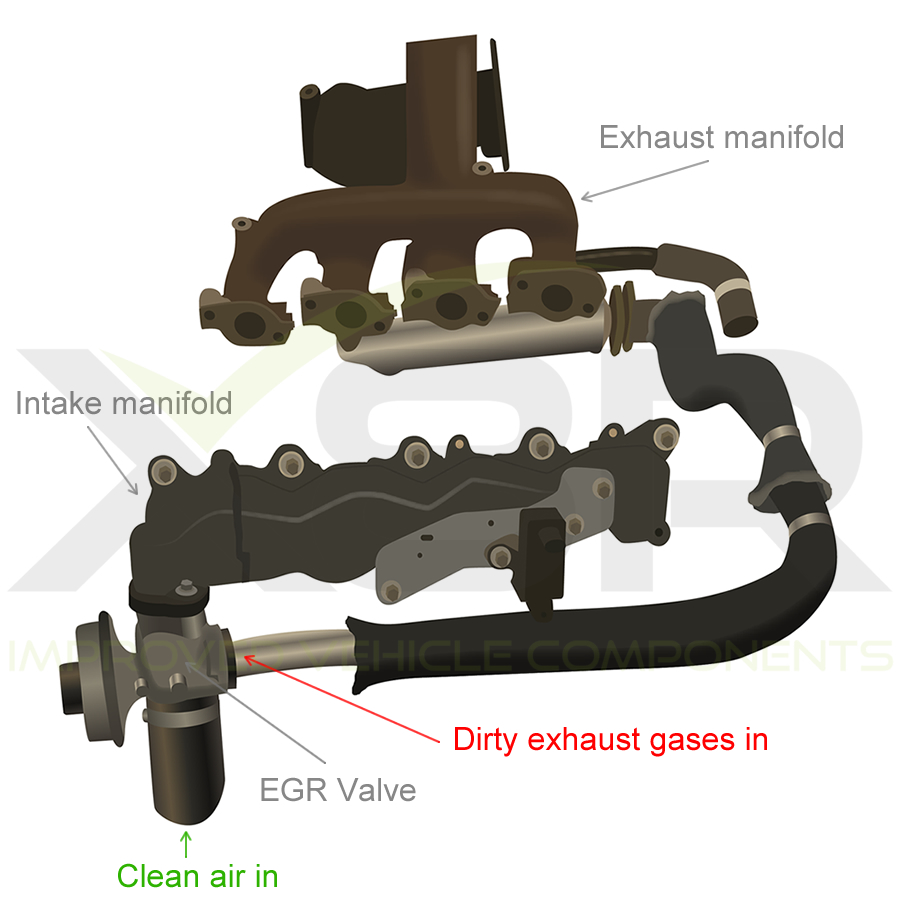

Na schématu původního uspořádání je znázorněno propojení výfukové a sací části přes chladič a ventil EGR.

Řešení X8R

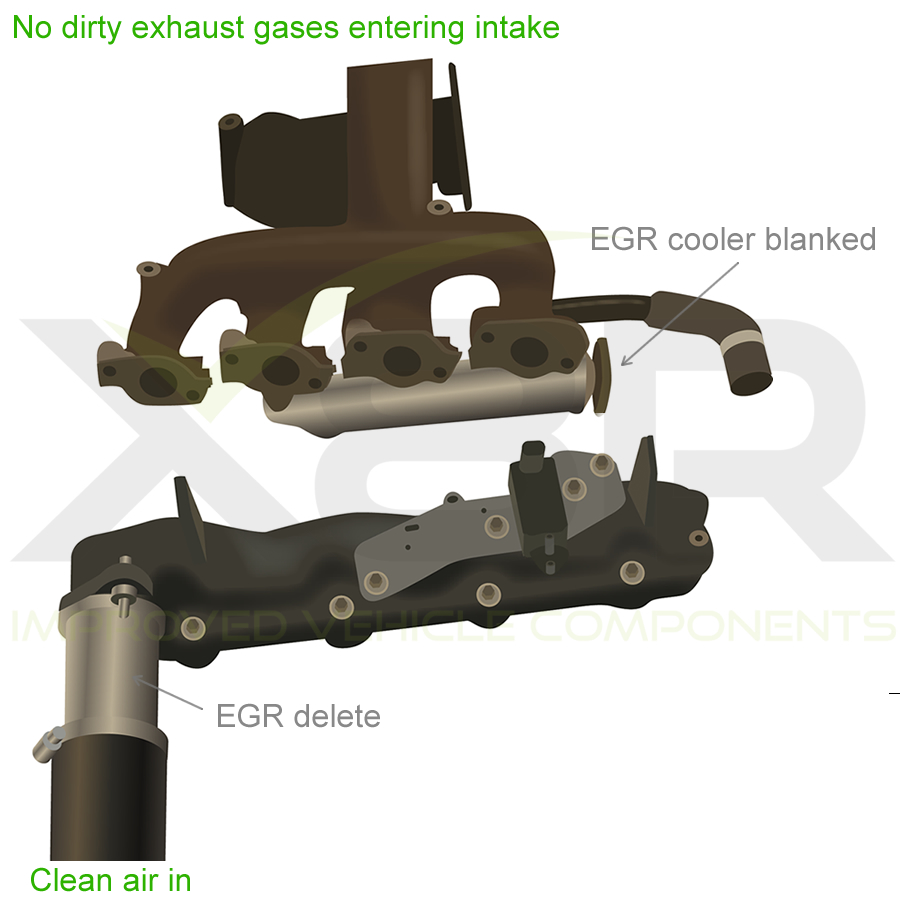

Průchozí trubka X8R se montuje na místo původního EGR ventilu. Spolu se záslepkou chladiče přeruší přívod recirkulovaných výfukových plynů do sání, takže se z tohoto zdroje dále netvoří karbonové usazeniny. Součástí úpravy je také odstranění propojovací trubky mezi EGR ventilem a chladičem, která se může zanášet nebo prasknout.

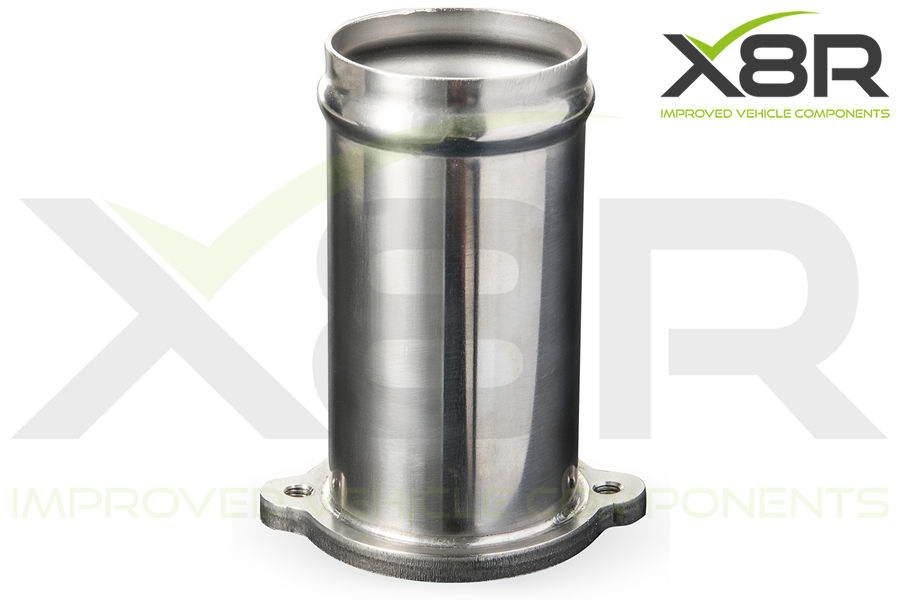

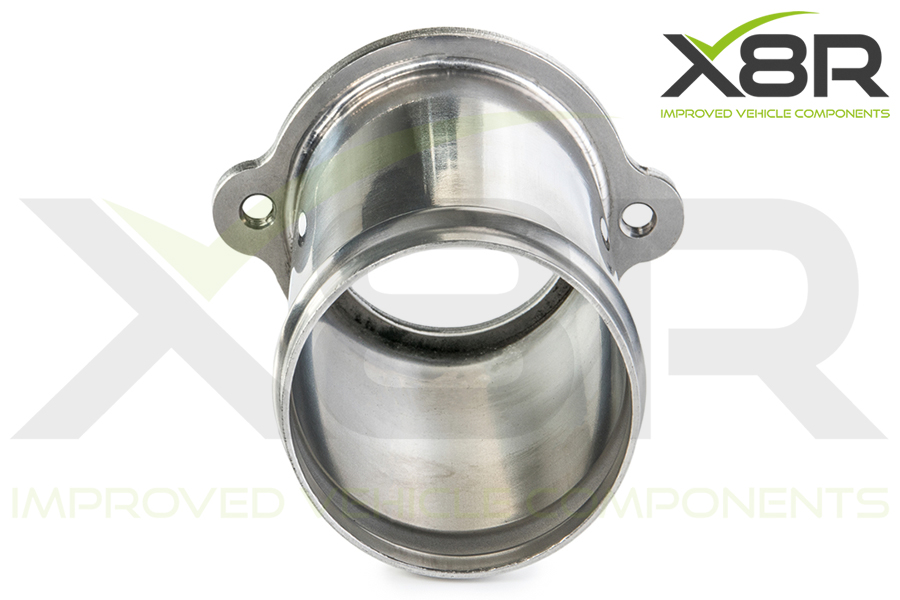

Náhradní trubka je kompletně z nerezové oceli a má přesně opracovanou přírubu se závitovými otvory pro použití původních upevňovacích šroubů. Výrazný obvodový lem pomáhá správně usadit připojenou hadici a po utažení spony zajistit těsný spoj.

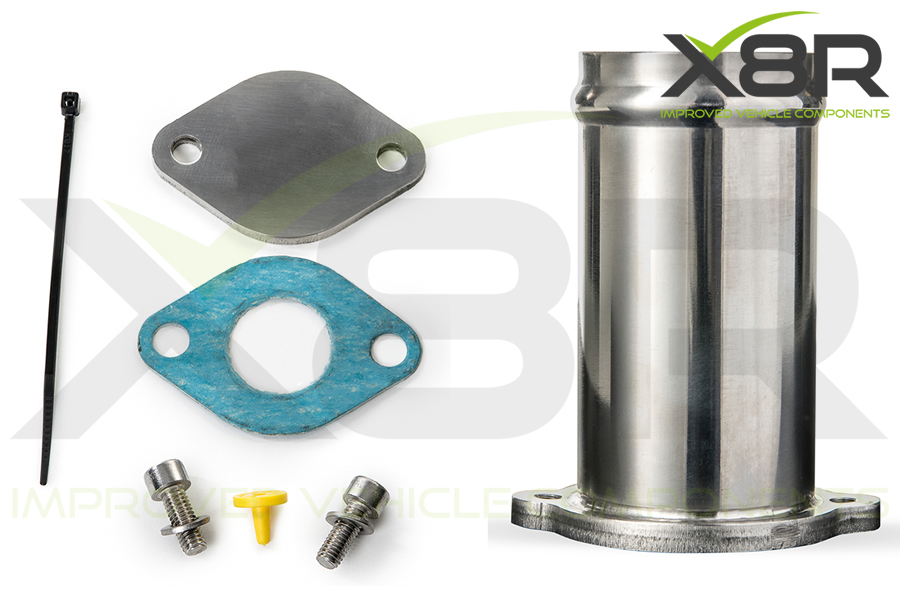

Záslepka chladiče je dodávána s vysokoteplotním těsněním, dvěma šrouby a pojistnými podložkami. Podtlakové vedení se uzavírá dodanou zátkou, kterou zajišťuje stahovací páska.

Podle X8R může odstranění omezení způsobeného zaneseným EGR přispět k rychlejšímu nástupu turbodmychadla i při nižších otáčkách, menší prodlevě turba, plynulejšímu přechodu z volnoběhu a klidnějšímu chodu motoru. Mezi možné přínosy výrobce řadí také obnovu výkonu či točivého momentu a zlepšení spotřeby paliva. Výsledek závisí na skutečné závadě a stavu motoru.

Kompatibilita a omezení

Sada je určena pouze pro dieselové motory. Není vhodná pro benzinové motory ani vozidla, která mají EGR ventil na boku nebo v zadní části motoru. U Jaguaru X-Type výrobce výslovně vylučuje provedení s filtrem pevných částic DPF. Před objednáním porovnejte umístění a tvar EGR s fotografiemi a návodem.

U podtlakově ovládaného EGR se podle X8R po této úpravě chybový kód obvykle neobjeví. U elektronicky ovládaného EGR výrobce upozorňuje na vznik chybového kódu a potřebu odpovídajícího řešení řízení motoru; samotná mechanická sada tento stav neřeší. Kompatibilitu proto nelze určit pouze podle modelu vozidla a objemu motoru.

Obsah balení

Montáž a použití

Obrazový návod nejprve ukazuje odpojení podtlakové hadičky od EGR, její uzavření dodanou zátkou a zajištění páskou. Poté se uvolní spona přívodní hadice, odpojí propojení s chladičem EGR a povolí dva šrouby upevňující původní ventil k sání.

Na místo ventilu se upevní nerezová trubka X8R původními šrouby. Hadice se nasune přes zvýšený lem a zajistí sponou. Připojení chladiče EGR se uzavře záslepkou s dodaným těsněním, šrouby a pojistnými podložkami. Po uvolnění bočního držáku lze vyjmout původní propojovací trubku EGR.

Úplný postup je v přiloženém anglickém PDF návodu a ve videu v záložce Videa. Návod ukazuje mechanickou montáž s podtlakovým ovládáním; u jiného provedení je nutné nejprve zohlednit výše uvedená omezení. Pokud si správným postupem nejste jisti, svěřte práci odbornému servisu.

Technické parametry
