X8R sada záslepek sání Pierburg – 55210201 / 55210202

X8R sada záslepek sání Pierburg – 55210201 / 55210202

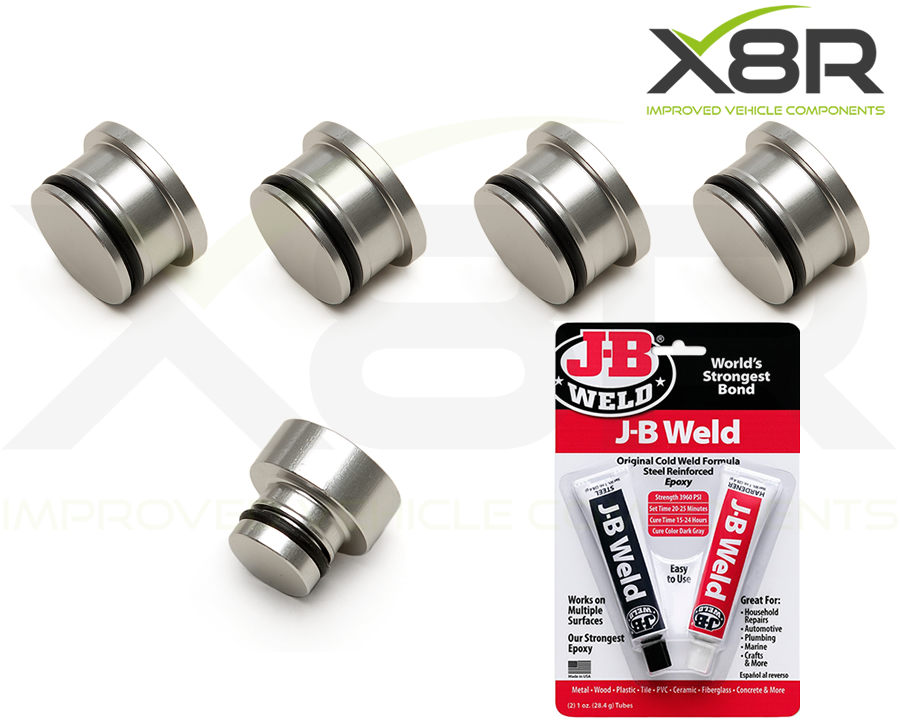

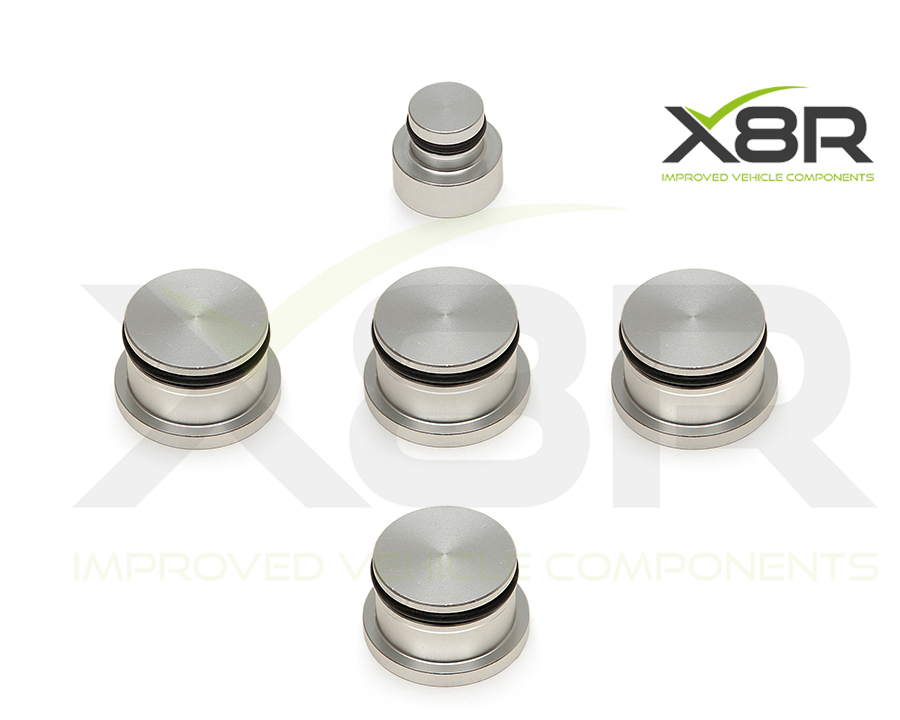

Sada X8R0077 slouží k zaslepení otvorů po odstraněných vířivých klapkách v sacím potrubí Pierburg. Je určena pro novější provedení sání s čísly 55210201, 55210202, 2.03462.03 nebo 2.03462.02. Obsahuje čtyři velké a jednu malou hliníkovou záslepku s O-kroužky Viton a lepidlo pro jejich upevnění.

Před objednáním zkontrolujte číslo přímo na namontovaném sacím potrubí. Pro tato vozidla existují dvě konstrukčně odlišná provedení sání a samotný model, výkon ani rok výroby nestačí k výběru správné sady.

PŘÍZNAKY ZÁVADY

Na problém mohou upozorňovat rozsvícená kontrolka řízení motoru EML, zvýšená spotřeba paliva, nepravidelný volnoběh nebo chod motoru, pokles výkonu a točivého momentu či kouř z výfuku. Objevit se mohou také chybové kódy P2279-11, označující netěsnost sací soustavy, a P2075. Tyto příznaky samy o sobě nepotvrzují závadu vířivých klapek.

ZÁVADA A JEJÍ PŘÍČINA

Pouzdra ovládacího táhla vířivých klapek se mohou opotřebovat natolik, že táhlo vyskočí z kulových čepů a klapky přestanou správně pracovat. Pokud jsou opotřebovaná pouze pouzdra táhla, může pomoci výměna za upravené ovládací táhlo X8R.

V některých případech jsou však nadměrně opotřebené i kulové čepy na klapkách. Samotné nové táhlo potom problém nevyřeší. Dalším zdrojem závady může být opotřebené těsnění uložení klapek, kterým uniká vzduch ze sacího potrubí. Sada záslepek umožňuje po odstranění klapek opravit původní potrubí a vyhnout se jeho výměně kvůli těmto součástem.

ŘEŠENÍ X8R

Po demontáži vířivých klapek se vzniklé otvory uzavřou záslepkami X8R. Záslepky jsou přesně CNC obráběné z plného hliníkového materiálu a mají O-kroužky Viton pro utěsnění v potrubí. Oproti lisovaným záslepkám, u nichž může být obtížné zajistit spolehlivé dosednutí, využívají samostatný pružný těsnicí prvek.

Odstraněním klapek se odstraní také možnost opakované závady těchto demontovaných součástí. Řešení tak představuje alternativu k výměně celého sacího potrubí, u kterého by se opotřebení klapek mohlo znovu objevit. X8R uvádí také preventivní použití sady. Někteří zákazníci výrobce po odstranění klapek zaznamenali zlepšení výkonu; nejde však o zaručený výsledek montáže.

KOMPATIBILITA A OMEZENÍ

Rozhodující je shoda čísla sacího potrubí s následujícím přehledem. Sada je určena k úpravě původního sání; nejde o náhradu kompletní sestavy sacího potrubí.

Následující vozidla a motorizace tvoří orientační přehled aplikací uváděný výrobcem X8R. Nejde o potvrzení vhodnosti pro každý vůz v daném řádku: vždy musí souhlasit číslo skutečně namontovaného sání.

U Alfy Romeo X8R dále uvádí motor 1,9 MultiJet / JTDM 16V s výkonem 110 kW / 150 koní. Pro uvedené vozy Opel / Vauxhall a Saab uvádí motory Z19DTH a Z19DTJ; u Fiatu označení M91 a M92. Ani označení motoru nenahrazuje kontrolu čísla sání.

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

Montáž vyžaduje vyjmuté sací potrubí a odstranění původních klapek. Na spodní straně sání se uvolní dvě západky ovládacího raménka a sejme se plastový díl. U novějšího provedení určeného pro X8R0077 se klapky podle návodu vyklepávají malým průbojníkem; pro jejich vyjmutí může být potřeba měnit polohu klapek.

Potrubí očistěte od sazí a oleje a všech pět otvorů ponechte čistých a odmaštěných. Před lepením lehce namažte O-kroužky a vyzkoušejte zasunutí záslepek. Těsnění mají těsné uložení odpovídající běžnému opotřebení; záslepky zavádějte postupně, podle potřeby měňte úhel a nepoužívejte násilí, které by mohlo O-kroužek poškodit nebo skřípnout.

Po ověření správného usazení naneste dodané lepidlo rovnoměrně na kovovou plochu záslepky, mimo O-kroužek, a záslepky zasuňte do otvorů. Poměr míchání a dobu vytvrzení dodržte podle návodu přiloženého ke konkrétnímu lepidlu.

Při zpětné montáži ponechte motor ovládání klapek namontovaný a elektricky připojený, ale jeho pákové spojení odpojte. Řídicí jednotka tak může nadále rozpoznat činnost motoru aktuátoru; podle X8R by tato konfigurace neměla sama vyvolat kontrolku závady.

Postup s fotografiemi je v přiloženém anglickém montážním návodu a videu. Návod popisuje obě provedení sání; pro tuto sadu postupujte podle části pro novější provedení a shodná čísla dílů. Pokud si nejste postupem jisti, svěřte montáž odbornému servisu.

TECHNICKÉ PARAMETRY
