X8R nerezová svorka řadicího lanka pro Opel Vivaro, Renault Trafic a Nissan Primastar

X8R nerezová svorka řadicího lanka pro Opel Vivaro, Renault Trafic a Nissan Primastar

Svorka X8R0009 slouží k zajištění opotřebeného pouzdra na konci řadicího lanka, které se uvolňuje z kulového čepu na převodovce. Opravuje tento konkrétní spoj a umožňuje zachovat původní řadicí lanko.

PŘÍZNAKY ZÁVADY

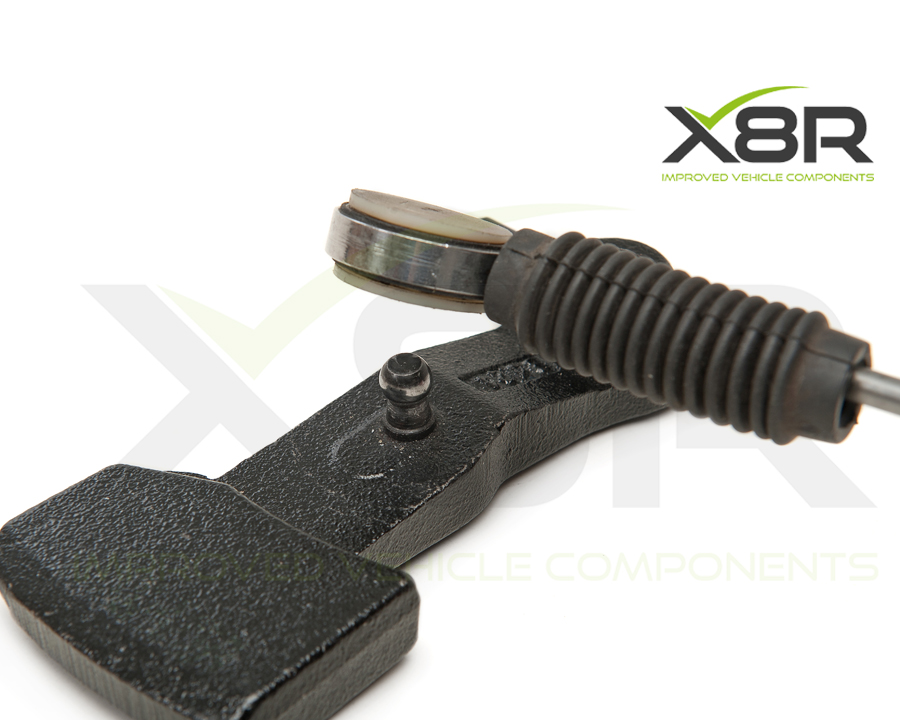

Řadicí páka se může volně pohybovat dopředu a dozadu, aniž by zařadila rychlost. Řazení bývá obtížné nebo nelze zařadit žádný převodový stupeň. Při kontrole může být zakončení řadicího lanka zcela odpojené od kulového čepu na převodovce.

ZÁVADA A JEJÍ PŘÍČINA

Nylonové pouzdro na konci řadicího lanka se při pohybu po kovovém kulovém čepu opotřebovává. Vzniklá vůle může způsobit, že pouzdro z čepu vyskočí a pohyb řadicí páky se nepřenese na převodovku.

Běžným řešením je výměna celého řadicího lanka. Nové lanko se stejným provedením pouzdra však může podléhat obdobnému opotřebení. X8R uvádí i zkušenosti zákazníků s opětovným uvolněním některých náhradních lanek již po třech měsících.

ŘEŠENÍ X8R

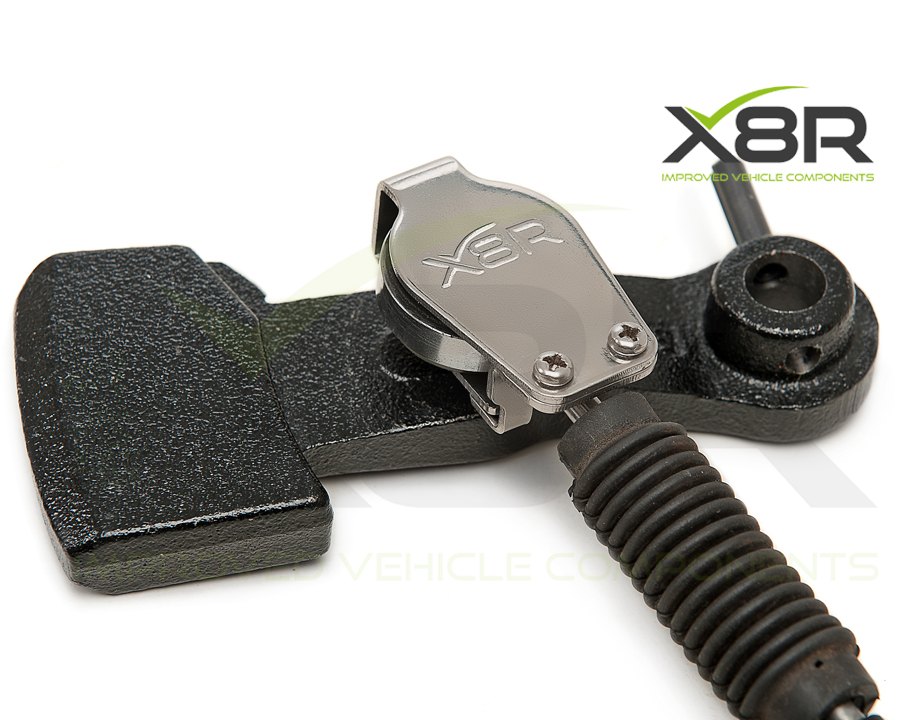

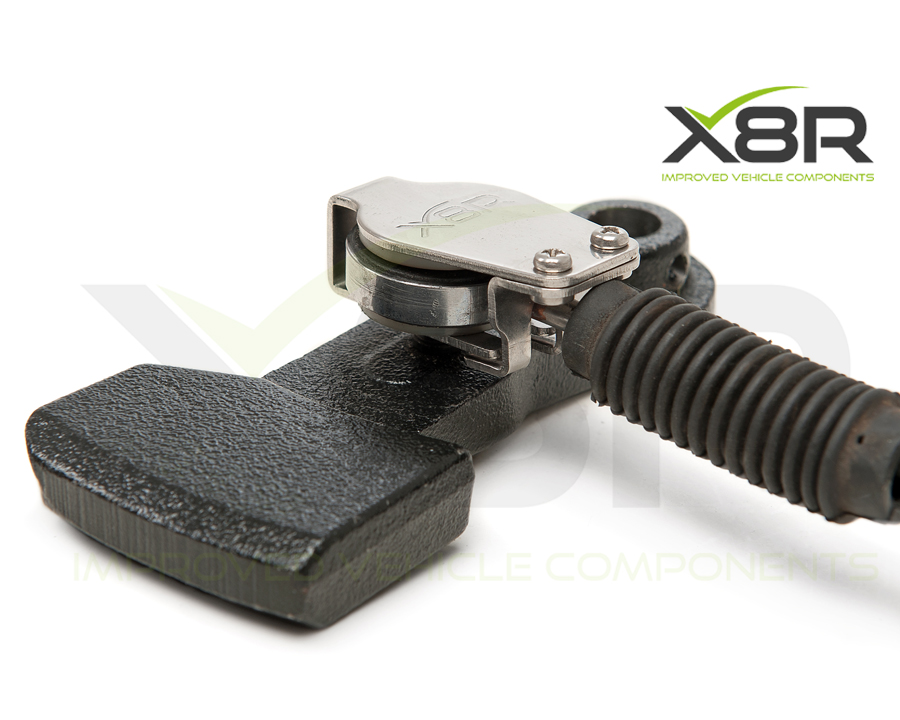

Svorka mechanicky zajistí pouzdro řadicího lanka na kulovém čepu. Její dvoudílná konstrukce se spojí dodanými šrouby a brání opětovnému vyskočení pouzdra. Řešení cílí přímo na opotřebený spoj, takže kvůli této závadě není nutné měnit celé lanko.

Svorka je vyrobena z nerezové oceli s leštěným povrchem. Montuje se přímo na vozidle v motorovém prostoru pod kapotou. Pro správné sestavení obou částí je k dispozici obrazový montážní návod a video.

KOMPATIBILITA A OMEZENÍ

Před objednáním porovnejte zakončení řadicího lanka a kulový čep s fotografiemi. Rozhoduje typ převodovky a provedení spoje, nikoli pouze název modelu nebo rok výroby. Svorka je určena pro uvolňující se pouzdro; nenahrazuje celé řadicí lanko ani ostatní části mechanismu.

REFERENČNÍ ČÍSLA DÍLŮ

93198347, 7701477671, 7701473971, 4432979, 7701477672, 112883, 34828, 93198015, 8201283105.

Jde o referenční čísla souvisejících dílů uvedená výrobcem pro identifikaci použití. Dodávaným výrobkem je opravná svorka X8R0009, nikoli kompletní sestava řadicího lanka s těmito čísly.

OBSAH BALENÍ

Řadicí lanko a mechanismus zobrazený na montážních fotografiích nejsou součástí balení.

MONTÁŽ A POUŽITÍ

Nejprve se pouzdro řadicího lanka nasadí zpět na kulový čep. První část svorky se zasune přes pouzdro a pod kulový čep. Druhá část se přiloží tak, aby její výstupky byly pod první částí, a obě části se spojí dodanými šrouby.

Po montáži se zkontroluje upevnění svorky a funkce řazení. Podrobné vyobrazení jednotlivých kroků je v montážním návodu v souvisejících souborech; postup ukazuje také záložka Videa. Návod i video jsou v angličtině.
