X8R sada těsnění vnějších klik dveří pro Jaguar XJ a XK – 2 ks

X8R sada těsnění vnějších klik dveří pro Jaguar XJ a XK – 2 ks

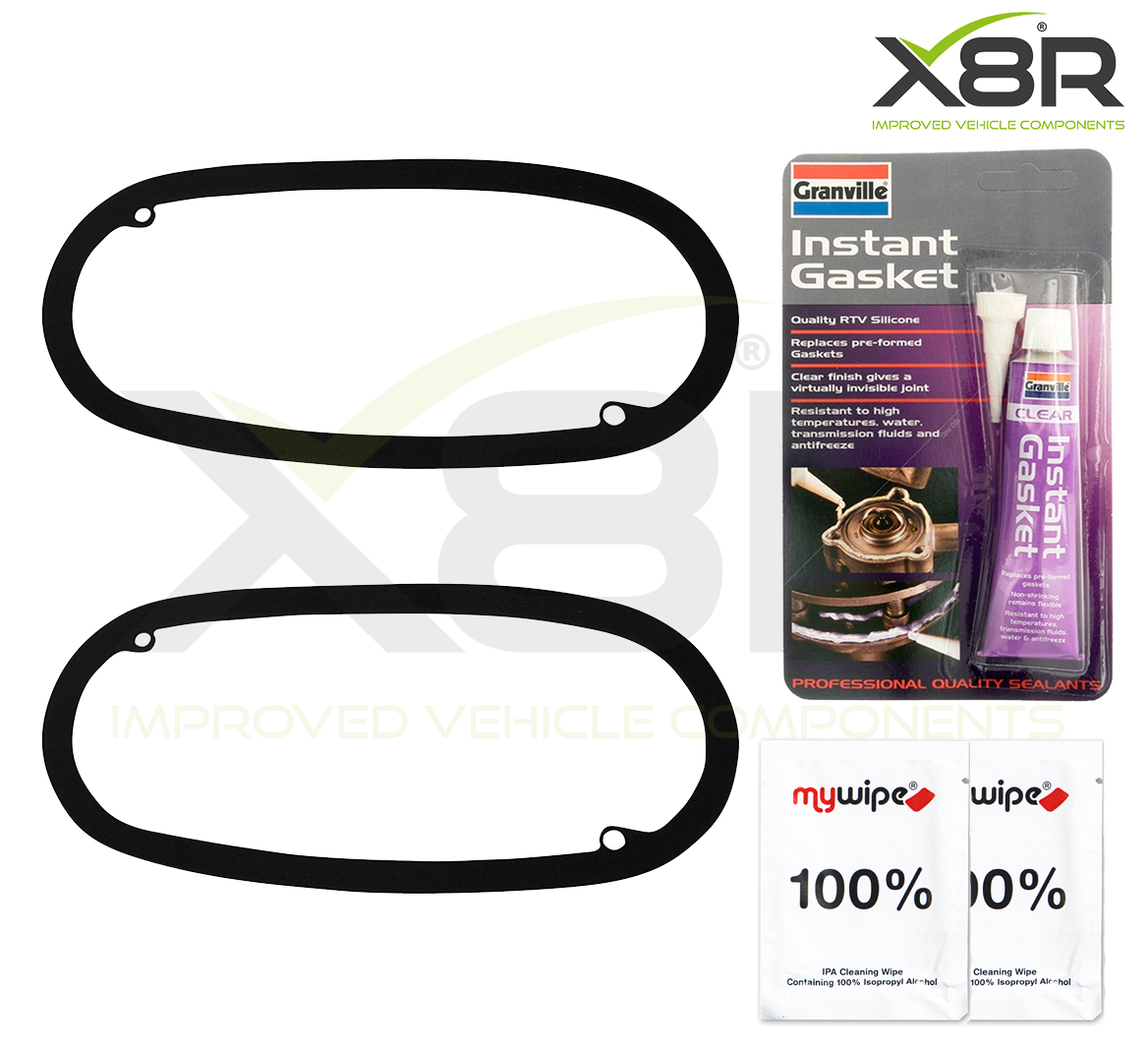

Opravná sada X8R0214 nahrazuje těsnění mezi vnější klikou a dveřmi u odpovídajících vozů Jaguar. Obsahuje dvě oválná pěnová těsnění a prostředky pro očištění a utěsnění dosedacích ploch. Opravuje se těsnění stávající kliky; celé kliky nejsou součástí balení.

PŘÍZNAKY ZÁVADY

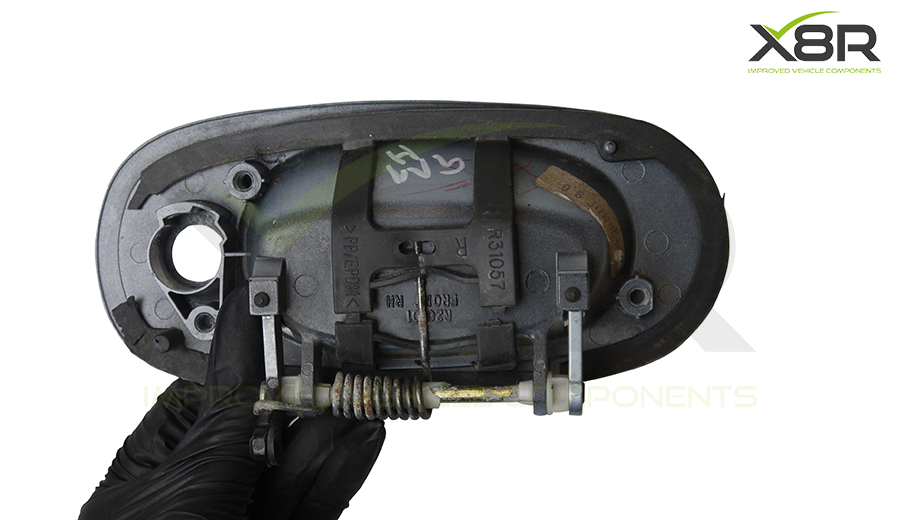

Kolem vnější kliky jsou vidět praskliny, ulomené části nebo chybějící úseky původního těsnění. Pronikání vody do dveří může být spojeno také s problémy elektrického ovládání okna, reproduktoru nebo zámku. Elektrická závada sama o sobě neprokazuje poškození těsnění, proto je nutné ověřit její příčinu.

ZÁVADA A JEJÍ PŘÍČINA

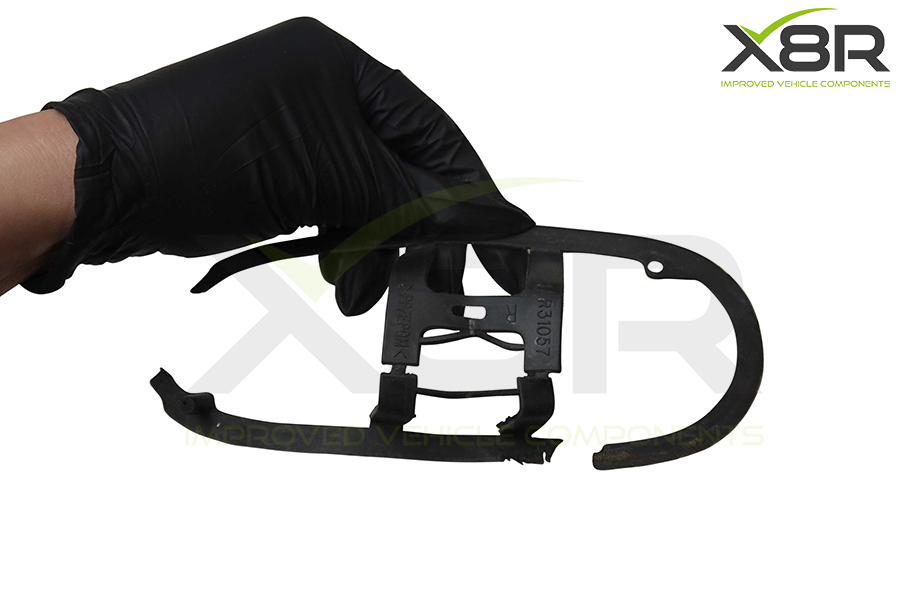

Původní těsnění kliky je vyrobeno z plastu, který časem křehne a praská. Poškozené těsnění přestává chránit prostor dveří před vodou a nečistotami. Ty mohou pronikat pod obložení a ovlivnit elektrické součásti uvnitř dveří. Zvenku se závada projevuje také popraskaným nebo neúplným okrajem kolem kliky.

ŘEŠENÍ X8R

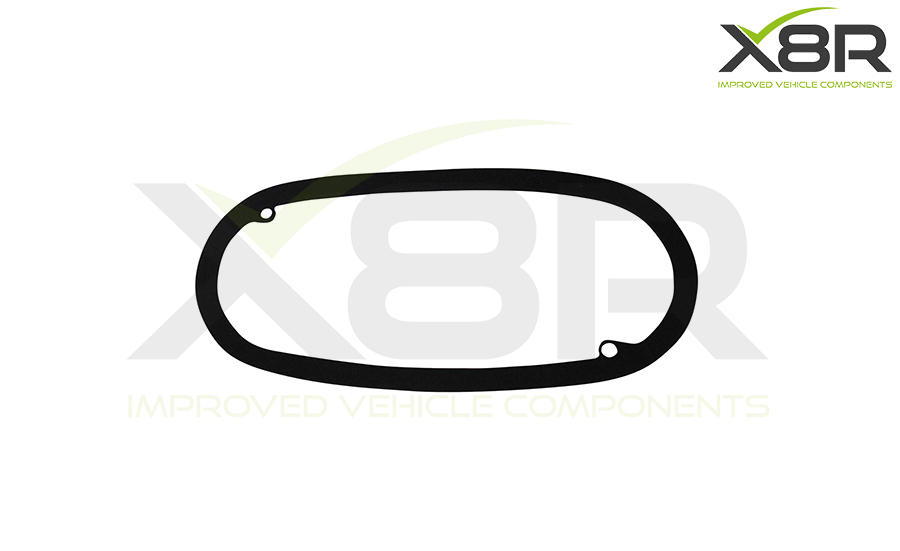

X8R používá místo původního plastového dílu pěnu s uzavřenými buňkami, která je odolná proti vodě. Toto provedení má omezit degradaci způsobenou vodou a nečistotami a prodloužit životnost těsnění oproti původní konstrukci. Jednoduchý oválný tvar usnadňuje nasazení na kliku.

Přiložené alkoholové utěrky slouží k odstranění usazených nečistot a zbytků původního těsnění z dosedacích ploch. RTV silikonový tmel pomáhá připevnit nové těsnění ke klice a dotěsnit spoj proti pronikání vody.

KOMPATIBILITA A OMEZENÍ

Vhodnost ověřte současně podle modelu, roku výroby a níže uvedeného identifikačního zakončení VIN. Roky a rozsahy VIN jsou převzaty z konkrétního určení sady X8R0214; samotné označení Jaguar XJ nebo XK k výběru nestačí.

Sada je vhodná pro vozy s levostranným i pravostranným řízením. U řady XK výrobce uvádí provedení kupé i kabriolet. Díl je těsněním vnější kliky, nikoli náhradou samotné kliky nebo jejího ovládacího mechanismu.

REFERENČNÍ ČÍSLO DÍLU

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

Oficiální obrazový návod ukazuje výměnu na Jaguaru XK8/XKR. Před prací se okno vysune úplně nahoru a odpojí se akumulátor podle postupu pro konkrétní vozidlo. Pro přístup ke klice je potřeba demontovat obložení dveří; podrobný postup pro vlastní model je nutné respektovat.

Návod začíná sejmutím gumové vložky v dolní části obložení a malé čalouněné krytky u panelu elektrických spínačů. Následuje povolení dvou křížových šroubů, opatrné nadzvednutí spínačového panelu a odpojení konektoru. Kryt vnitřní kliky se sejme po odkrytí a vyšroubování dalšího šroubu.

Při uvolňování dveřního obložení je důležité znát polohu plastových úchytů. X8R doporučuje postupovat od horního rohu u reproduktoru proti směru hodinových ručiček a dávat pozor na poškození plastových držáků. Vnější kliku zajišťují zevnitř dva šrouby, které se povolují nástrčným klíčem 7 mm. Šrouby ani odpojené součásti nesmějí zapadnout dovnitř dveří.

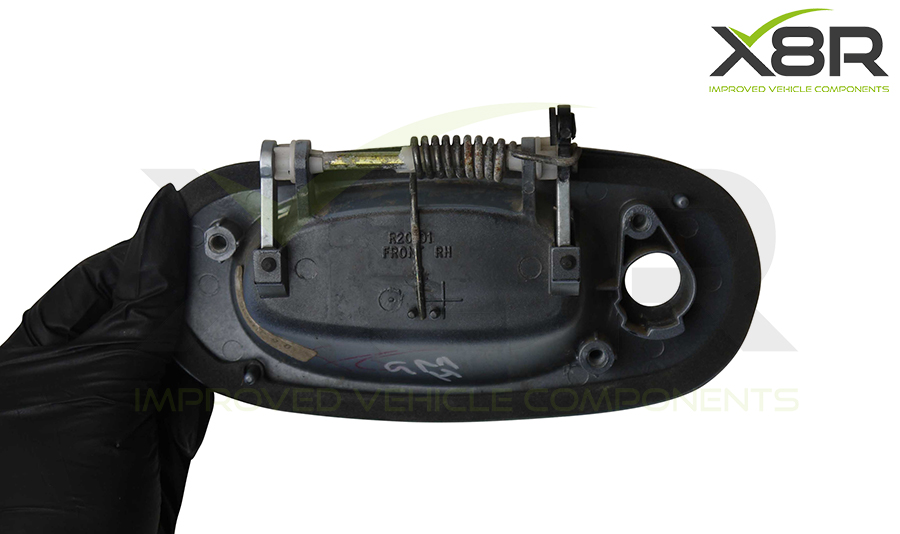

Po odpojení připojených táhel a vyjmutí kliky se odstraní původní plastové těsnění. Návod ukazuje jeho odstranění nůžkami nebo překroucením středových spojovacích částí. Na kliku se nasadí nové pěnové těsnění; malé množství dodaného RTV tmelu na zadní straně pomáhá udržet jej na místě.

Prohlubeň a dosedací plocha kliky na dveřích se očistí přiloženou alkoholovou utěrkou od nečistot a zbytků, které by bránily rovnému dosednutí. Klika a obložení se namontují zpět v opačném pořadí. Pokud těsnění po sestavení po obvodu úplně nedosedá, návod umožňuje doplnit malé množství RTV tmelu na vnější okraj a přebytek setřít. Stejný postup se podle potřeby opakuje na druhé straně.

K montáži jsou potřeba nástroje na demontáž čalounění, křížový šroubovák a nástrčný klíč 7 mm s ráčnou. Třináctistránkový PDF návod v angličtině najdete v záložce Návody a soubory; montážní video X8R v angličtině v záložce Videa.
