X8R univerzální opravné svorky táhel stěračů – 2 ks

X8R univerzální opravné svorky táhel stěračů – 2 ks

Opravné svorky X8R0003 přidržují opotřebené táhlo na kulovém kloubu mechanismu stěračů a brání jeho opakovanému vyskakování. Balení obsahuje dvě kovové svorky. Jsou určené pro dočasnou opravu do výměny opotřebeného táhla.

PŘÍZNAKY ZÁVADY

Stěrače nefungují, pohybuje se pouze jeden stěrač nebo je jejich chod nepravidelný. Táhlo může opakovaně vyskakovat z kulového kloubu. Tyto projevy mohou souviset s opotřebením spojů mechanismu; před opravou je potřeba najít skutečně poškozený spoj.

ZÁVADA A JEJÍ PŘÍČINA

Plastová zakončení táhel se používáním opotřebovávají a přestávají pevně držet na příslušných kulových kloubech. Táhlo se následně uvolní nebo z kloubu úplně vypadne, takže se pohyb motoru nepřenáší správně na stěrač. Opotřebených spojů může být v jednom mechanismu více.

ŘEŠENÍ X8R

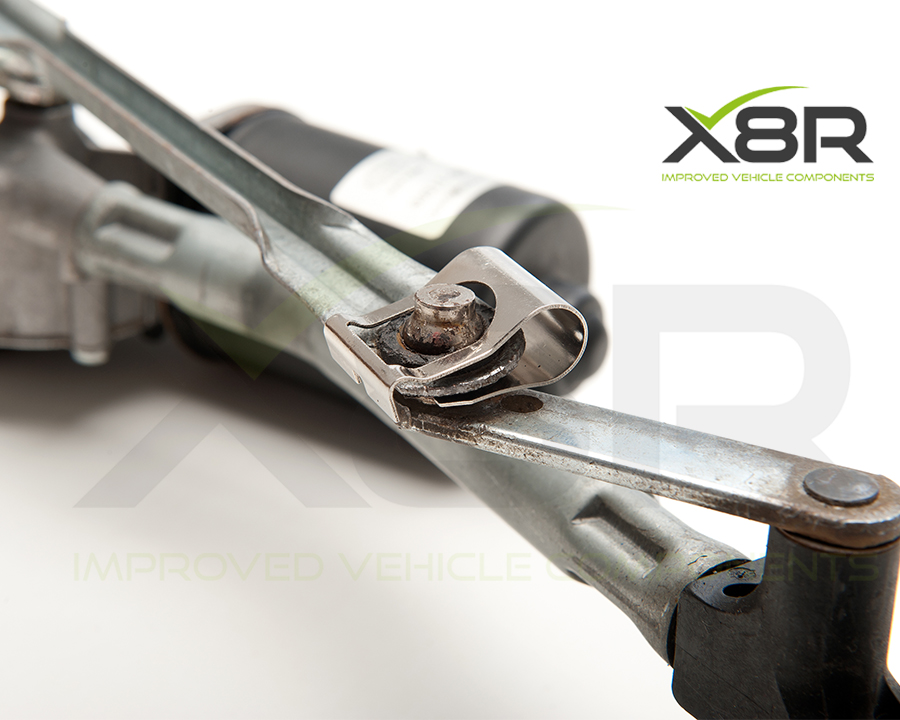

Přesně tvarovaná kovová svorka se nasadí na opotřebený spoj a přidrží táhlo na kulovém kloubu. Po správném nasazení pomáhá obnovit funkci mechanismu bez okamžité výměny celého táhla.

X8R tuto svorku navrhuje jako dočasnou opravu do montáže nového táhla. Výrobce uvádí použití na svých zkušebních vozidlech déle než rok a zkušenosti zákazníků s provozem po dobu měsíců i let. Tyto zkušenosti nemění dočasný účel opravy ani nepředstavují zaručenou dobu její funkčnosti.

KOMPATIBILITA A OMEZENÍ

Konstrukce je určená pro většinu běžných táhel stěračů včetně dvojitých táhel. Před objednáním porovnejte rozměry kulového spoje a ověřte, že svorka nebude při pohybu zasahovat do dalších částí mechanismu.

Montážní návod zmiňuje možnost upravit otvor svorky pilníkem pro větší klouby, ale upozorňuje, že výsledky se liší. Standardní použití proto posuzujte podle výše uvedených rozměrů.

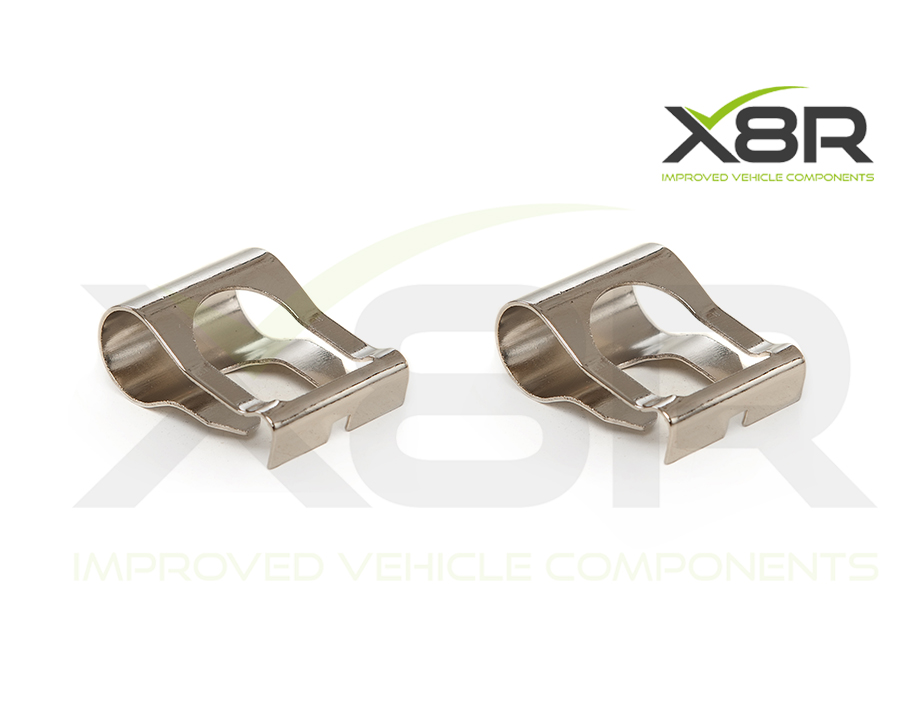

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

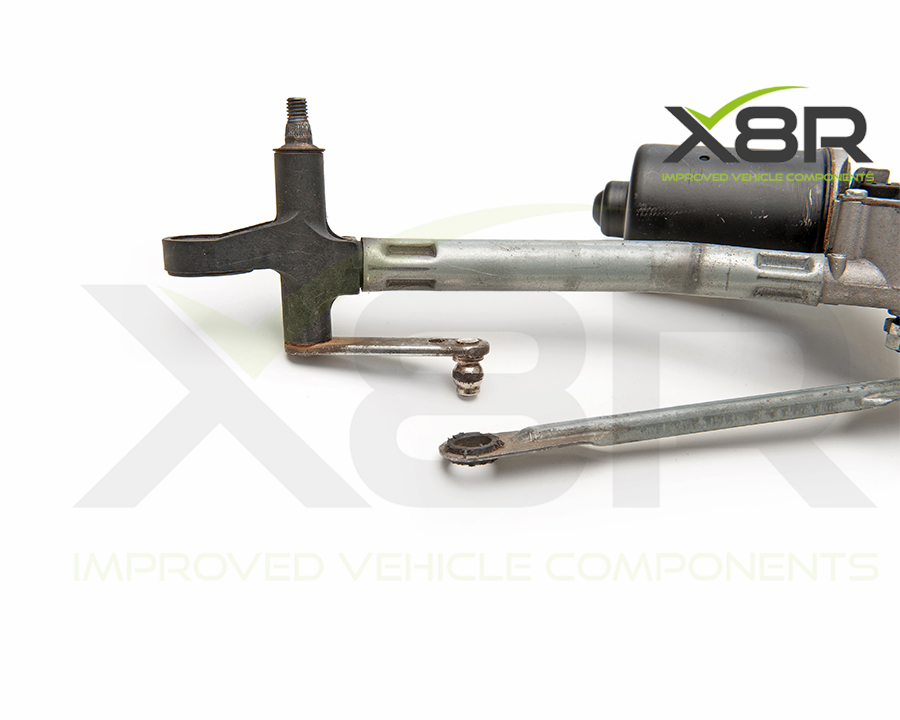

Zpřístupněte mechanismus stěračů a zjistěte, který kulový spoj je opotřebený. Obvykle je nutné odstranit kryt prostoru pod čelním sklem. Uvolněné táhlo může být z kloubu již vypadlé; opotřebený spoj lze také poznat podle toho, že se při zatažení snadno rozpojí. U většiny vozidel lze svorku nasadit na místě. Při špatném přístupu doporučuje X8R mechanismus vyjmout a pracovat na stole.

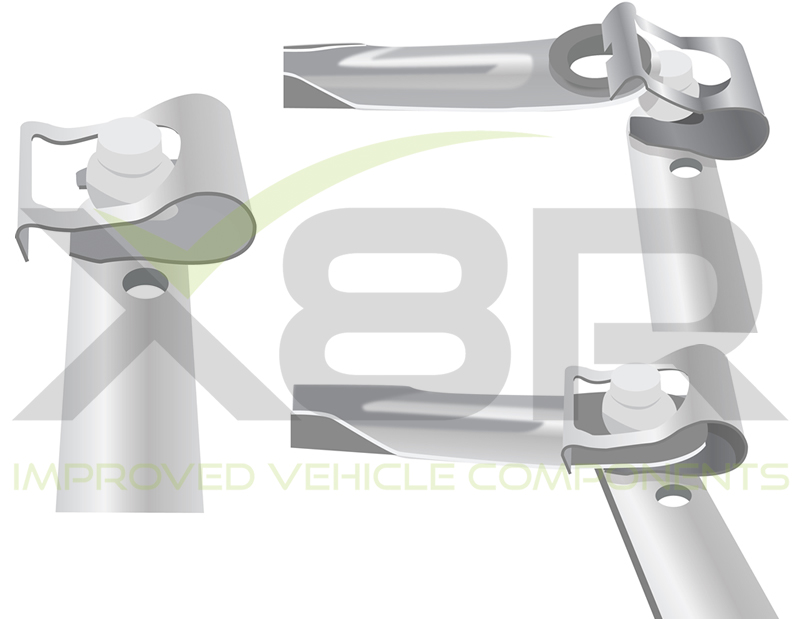

Uvolněné táhlo sejměte a svorku nasuňte na kulový kloub. Pokud je táhlo souměrné, výrobce doporučuje orientovat opotřebený konec ke stěrači a neopotřebený konec k motoru. Při stlačování pružné svorky používejte ochranné rukavice a brýle.

Zadní část svorky přidržujte přitisknutou k základně kloubu. Táhlo zasuňte pod přední část svorky, zvedněte jej a zatlačte zpět na kulový kloub. Nasazení vyžaduje přiměřenou sílu; po dosednutí svorka spoj přidrží. Natočte ji do vhodné polohy. Návod uvádí také možnost doplňkového zajištění stahovací páskou vedenou kolem ramen svorky a táhla; páska není součástí uvedeného obsahu balení.

Zatažením za spoj ověřte, že táhlo drží. Podle návodu lze sevření svorky doladit kleštěmi. Nakonec vyzkoušejte chod stěračů a zkontrolujte, že svorka nikde nezachytává o okolní součásti.

Podrobný obrazový návod v angličtině je v souvisejících souborech. V záložce Videa najdete montážní ukázku X8R; zobrazený mechanismus Fiat Punto slouží jako příklad postupu.
