X8R vnitřní zámek zadních dveří pro Ducato, Boxer a Jumper H1/H2 (2006–2014)
Kód: X8R0241
Detailní popis produktu
X8R vnitřní zámek zadních dveří pro Ducato, Boxer a Jumper H1/H2 (2006–2014)
Sada X8R doplňuje mechanické zajištění zadních dveří ovládané zevnitř dodávky. Je určená pro obytné přestavby a další použití, při kterém potřebujete zadní dveře zajistit během pobytu ve vozidle.
Doplňkové zajištění zevnitř
Původní zadní dveře využívají jeden zamykací mechanismus. Sada X8R přidává vnitřní spojení obou dveřních křídel pomocí dvou zajišťovacích desek a čepu. Umožňuje tak jejich rychlé zajištění přímo z interiéru.
Řešení X8R

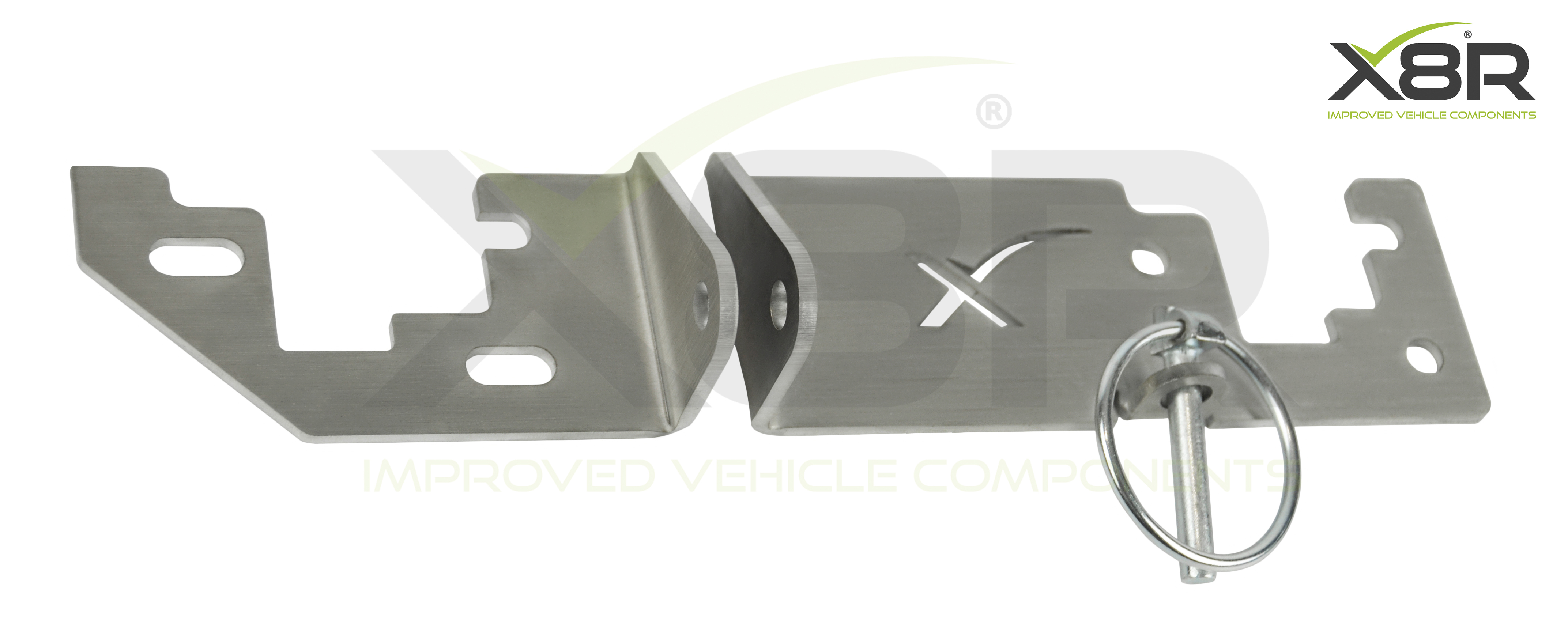

Obě desky se montují na stávající součásti zadních dveří a využívají původní šrouby. Při správné montáži není nutné vrtat nové otvory ani poškozovat dveře. Po vyrovnání desek se jejich vystupující části spojí přiloženým rychloupínacím čepem s pojistkou.
Desky jsou z kvalitní nerezové oceli určené i pro námořní použití, která odolává povětrnostním vlivům. Mají kartáčovaný povrch a vyznačené logo „X“.
Výrobce uvádí také možnost použití většiny běžných visacích zámků místo dodávaného čepu. Konkrétní visací zámek musí svými rozměry odpovídat otvorům v deskách; součástí této sady není.
Kompatibilita a omezení
| Vozidlo | Roky výroby | Výška střechy |
|---|---|---|
| Fiat Ducato X250 | 2006–2014 | H1 nebo H2 |
| Peugeot Boxer | 2006–2014 | H1 nebo H2 |
| Citroën Jumper / Relay | 2006–2014 | H1 nebo H2 |
Sada je určená pro zadní dveře uvedených vozidel s výškou střechy H1 nebo H2. Odpovídající provedení původních úchytů je znázorněné na fotografiích a v montážním návodu.
Referenční čísla dílů
Montážní návod uvádí následující referenční čísla zadních dveří Citroën. Nejde o katalogová čísla dodávaných zajišťovacích desek ani o náhradu kompletních dveří.
| Strana zadních dveří | Referenční čísla |
|---|---|
| Levá | 8702 A3; 16 216 821 80 |
| Pravá | 8703 A5; 16 813 185 80 |

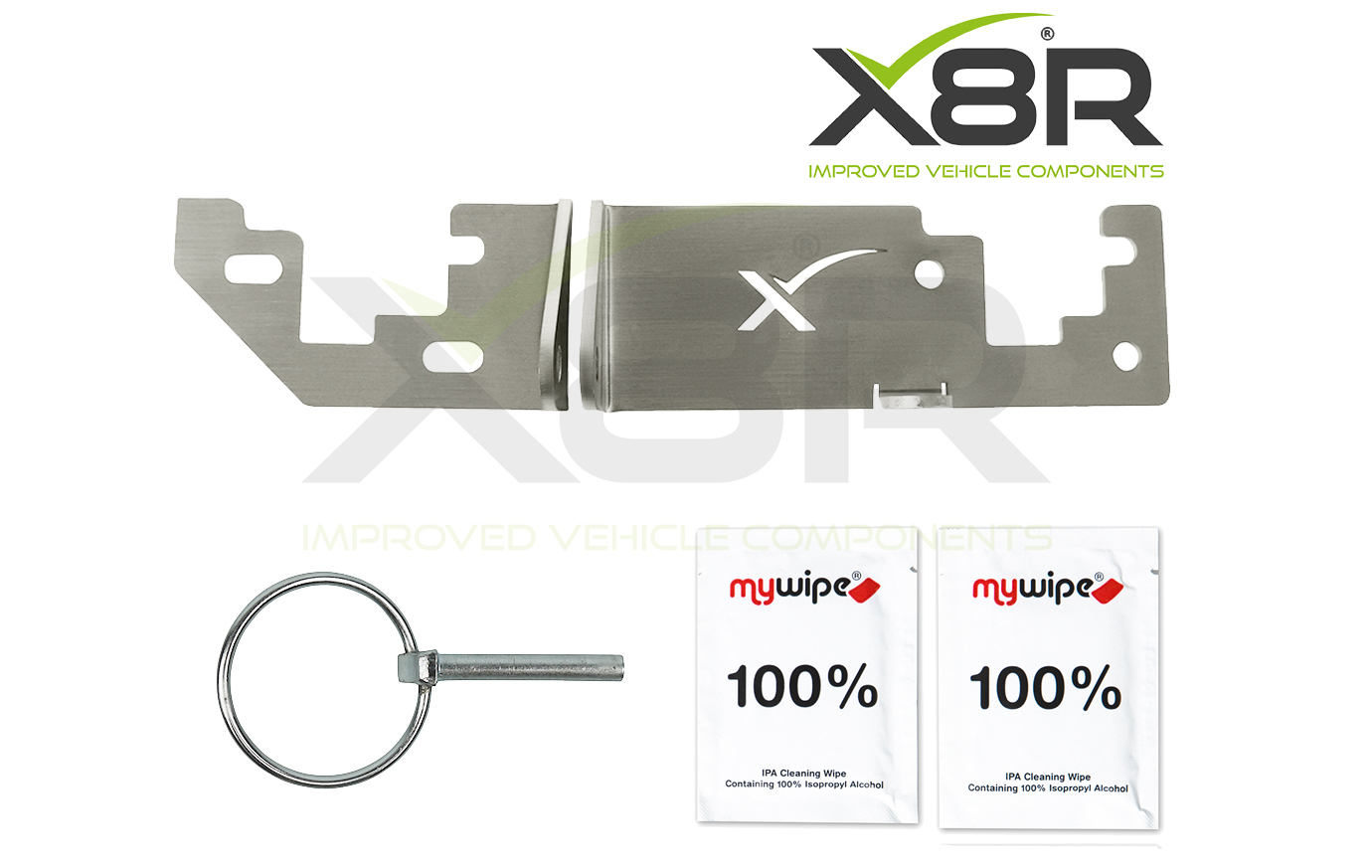

Obsah balení
| Součást | Množství |
|---|---|
| Levá zajišťovací deska | 1 ks |
| Pravá zajišťovací deska | 1 ks |
| Rychloupínací čep s pojistkou | 1 ks |
| Čisticí ubrousek s isopropylalkoholem | 2 ks |
Montáž a použití

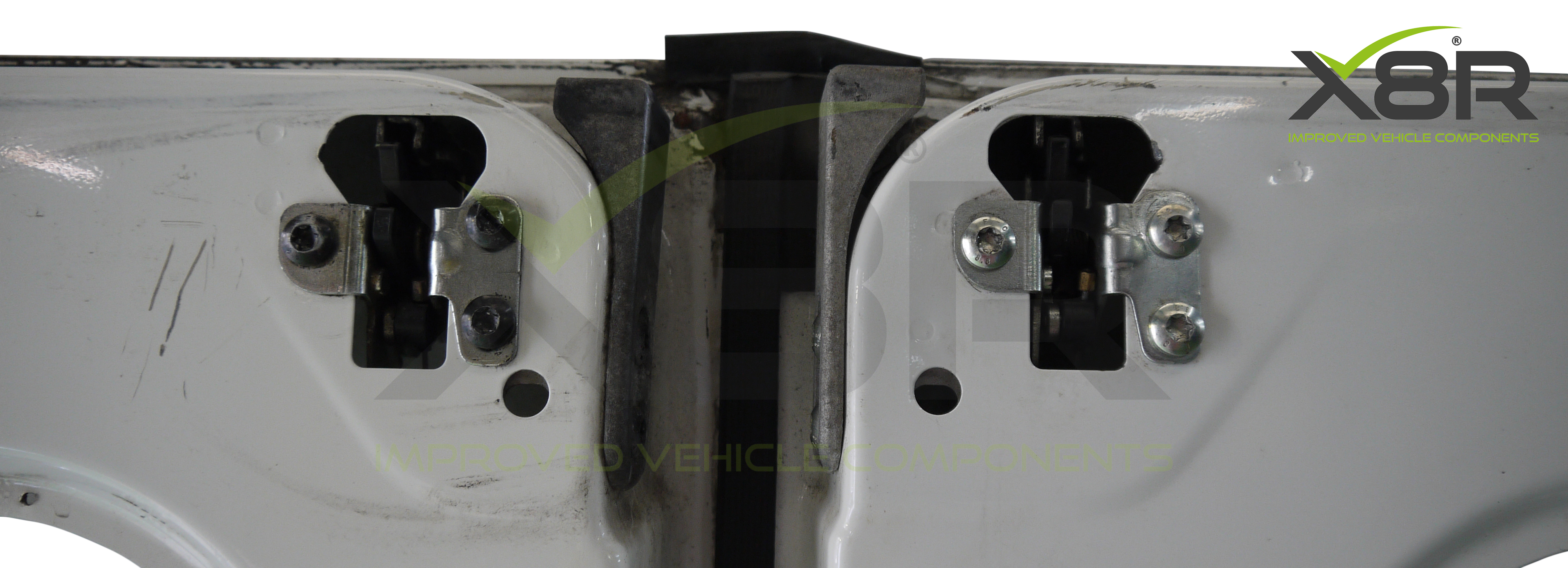

K montáži potřebujete Torx T40. Nejprve očistěte pracovní plochu přiloženými ubrousky. Vyšroubujte šest původních šroubů, které drží rámečky dveřních západek, a očistěte prostor pod uvolněnými rámečky.

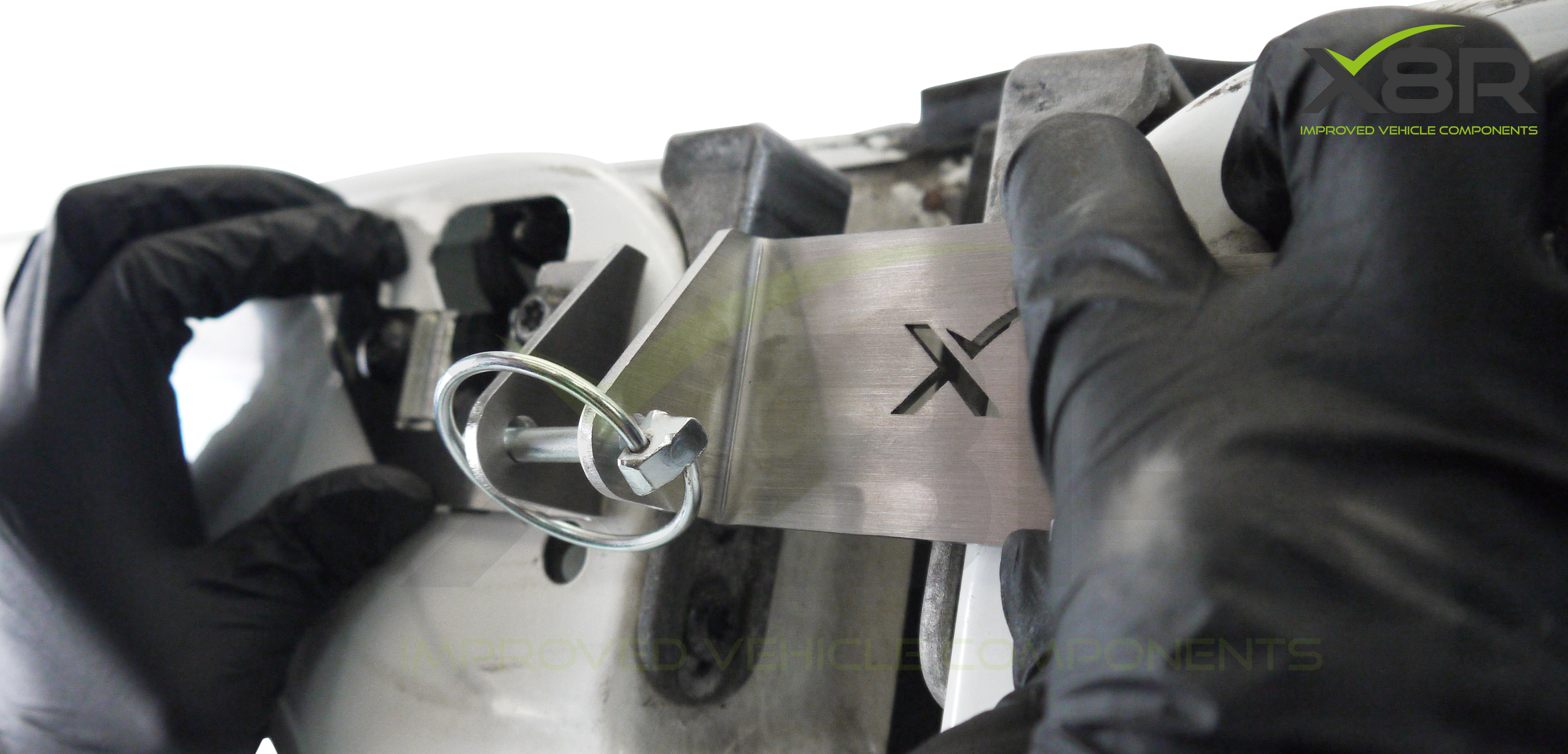

Pod původní šrouby vložte nové zajišťovací desky a prozatím je přichyťte volně. Vyrovnejte jejich vystupující části tak, aby byly rovnoběžné a ve stejné výšce; poté šrouby dotáhněte. Zkontrolujte správné dosednutí a vyzkoušejte vložení zajišťovacího čepu. Podrobný obrazový postup je v souvisejícím PDF a v montážním videu.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Materiál zajišťovacích desek | Nerezová ocel pro námořní použití |
| Povrch | Kartáčovaný |
| Zajištění | Rychloupínací čep s pojistkou |
| Potřebné nářadí | Torx T40 |
Doplňkové parametry
| Kategorie: | Zabezpečení vozidel |
|---|---|
| Záruka: | 2 roky |
| Výrobce vozidla: | Citroën, Fiat, Peugeot |
| Model vozidla: | Boxer, Ducato, Jumper |
| Produkt: | Vnitřní zámek dveří |
| Rok výroby: | 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 |
| Způsob uchycení: | Původní šrouby |
| Specifikace vozidla: | H2, H1 |
| Materiál zajišťovacích desek: | Nerezová ocel pro námořní použití |
| Povrch: | Kartáčovaný |
| Zajištění: | Rychloupínací čep s pojistkou |
| Potřebné nářadí: | Torx T40 |
Montáž vnitřního zámku X8R0241 (anglicky)
