X8R sada táhel stěračů pro Fiat Punto II (1999–2006)

X8R sada táhel stěračů pro Fiat Punto II (1999–2006)

Sada X8R0030 obsahuje dvě náhradní táhla předních stěračů s osazenými plastovými pouzdry. Je určena k opravě opotřebených kloubových spojů mechanismu stěračů u druhé generace Fiatu Punto. Původní motor a nosná část mechanismu se při této opravě ponechávají, pokud jsou v pořádku.

PŘÍZNAKY ZÁVADY

Stěrače se nepohybují, pracuje pouze jeden z nich nebo je jejich pohyb nepravidelný a trhavý. Táhlo může opakovaně vyskakovat z kulového čepu. Tyto projevy odpovídají opotřebeným spojům táhel; před opravou je potřeba ověřit skutečnou příčinu závady.

ZÁVADA A JEJÍ PŘÍČINA

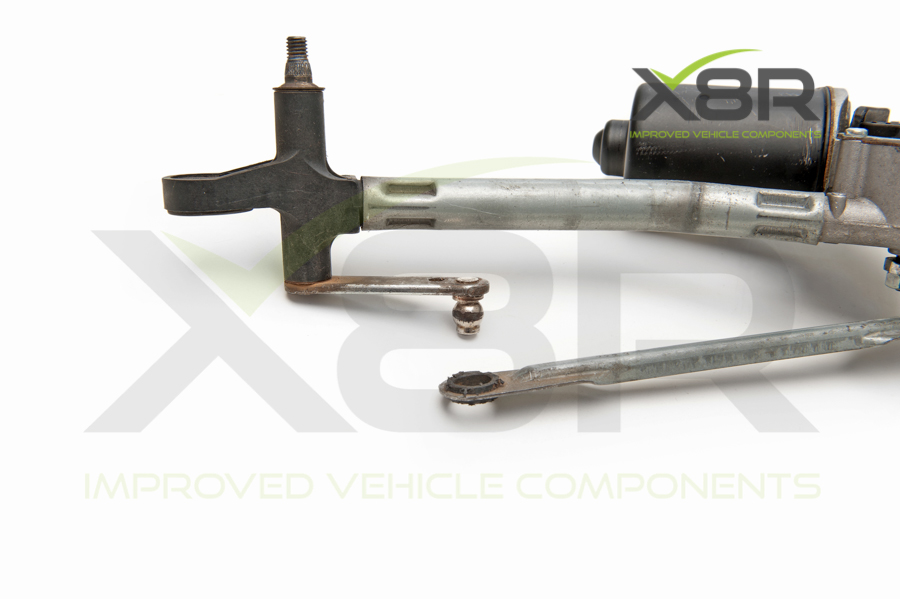

Na koncích obou původních táhel jsou plastová pouzdra, která se pohybují na kulových čepech mechanismu. Postupným opotřebením vzniká nadměrná vůle a táhlo může z čepu vyskočit. Výsledný projev závisí na tom, který spoj je uvolněný a zda táhlo zcela vypadlo, nebo v něm pouze vznikla větší vůle.

Výměna celé sestavy stěračů kvůli opotřebeným pouzdrům nemusí být nutná. Sada řeší právě tyto spoje výměnou obou táhel; neřeší poruchu elektrického motoru ani poškození ostatních částí mechanismu.

ŘEŠENÍ X8R

Nová táhla nahrazují původní opotřebené díly. X8R používá vylepšená plastová pouzdra, jejichž účelem je pevnější a spolehlivější vedení kloubových spojů a plynulejší chod stěračů. Pouzdra jsou již osazena na koncích táhel.

Při výměně se původní táhla vyjmou z kulových čepů a nová se nasadí v předepsané orientaci. Postup ukazuje obrazový návod a montážní video. Tato oprava umožňuje zachovat funkční původní mechanismus místo výměny celé sestavy.

HLAVNÍ VLASTNOSTI

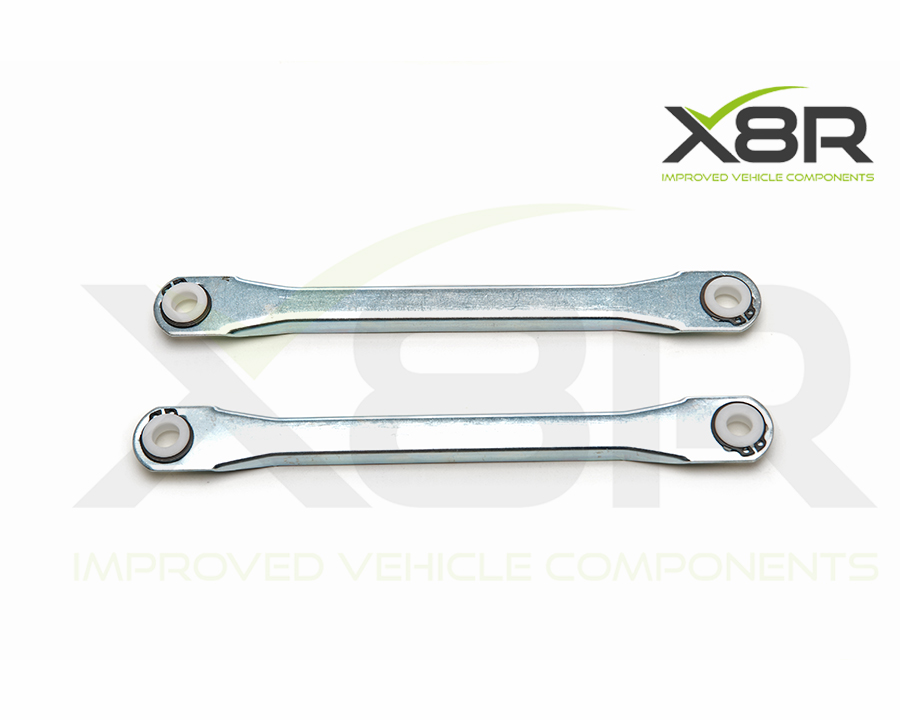

• Dvě náhradní táhla předních stěračů
• Osazená plastová pouzdra kloubových spojů
• Oprava opotřebených spojů původního mechanismu
• Obrazový montážní návod a video

KOMPATIBILITA A OMEZENÍ

Před objednáním porovnejte provedení mechanismu, tvar táhel a referenční čísla. Samotný rok výroby nestačí k rozlišení různých generací modelu Punto. Označení Mk2 a 188 určují generaci a typ vozidla; nejde o katalogová čísla náhradních dílů.

REFERENČNÍ ČÍSLA

OBSAH BALENÍ

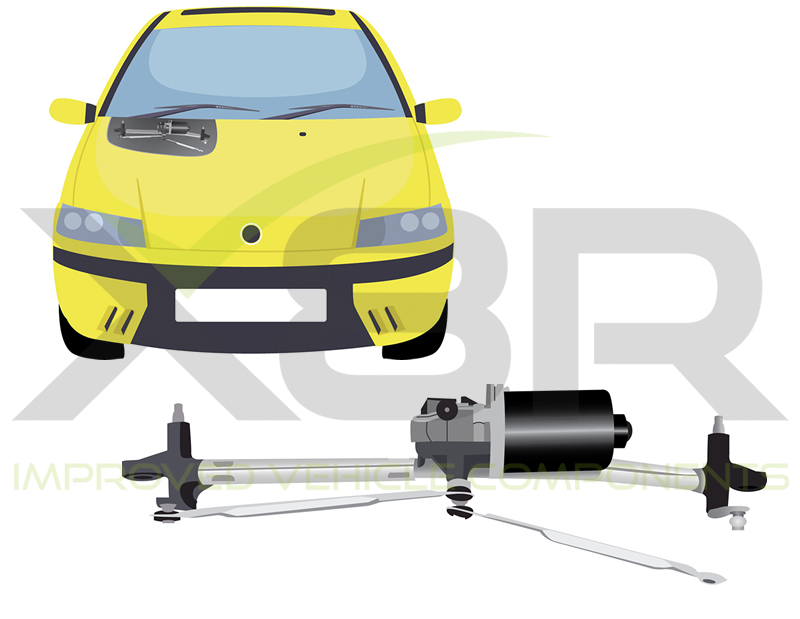

Mechanismus s motorem na montážních fotografiích slouží k vysvětlení použití; není součástí dodávky.

MONTÁŽ A POUŽITÍ

Před demontáží označte obě ramena stěračů, aby se vrátila na správné místo. Po sejmutí ramen a krytu pod čelním sklem se odpojí konektor motoru a vyjme mechanismus. Původní táhla se uvolní z kulových čepů.

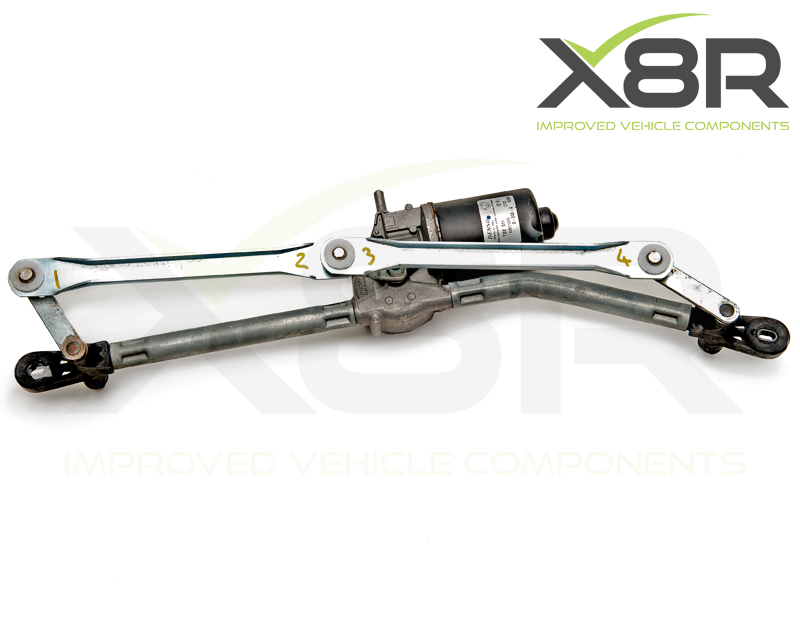

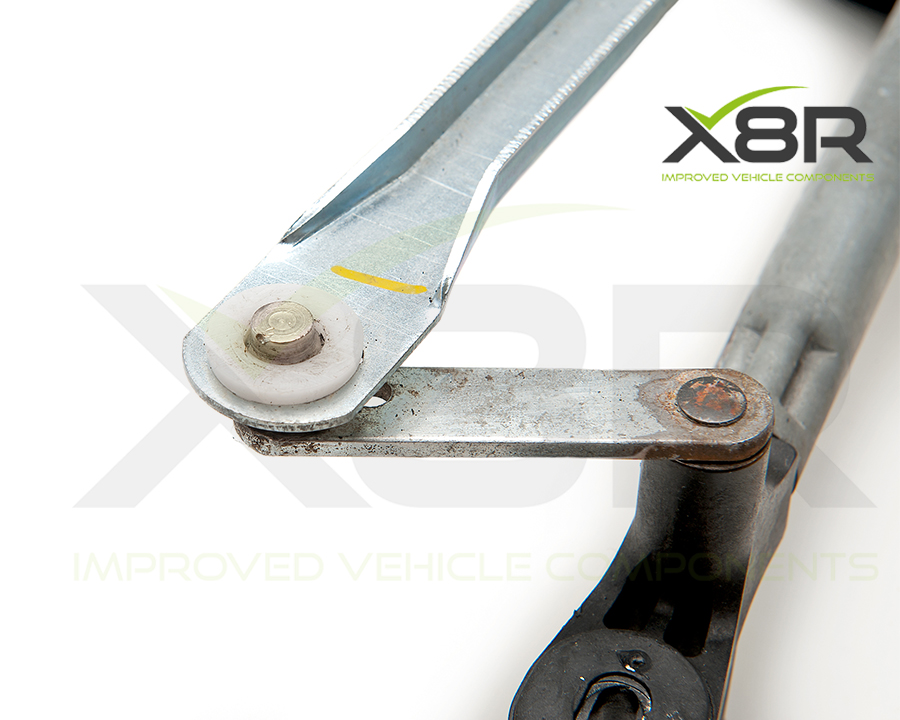

Nová táhla nasaďte v orientaci znázorněné v návodu. Pouzdra se na čepy přitlačují svěrkou, dokud plně nezapadnou; postup se opakuje u všech čtyř spojů. Po zpětné montáži zkontrolujte úplné usazení, polohu ramen a funkci stěračů.

Tento přehled nenahrazuje celý montážní postup. Podrobný osmistránkový návod v angličtině je v záložce Návody a soubory a video výrobce v záložce Videa. Při nejistotě svěřte montáž odbornému servisu.
