X8R kompletní sada těsnění dveří, kufru a světel Toyota Aygo (2005–2014) – pětidveřové vozy

X8R kompletní sada těsnění dveří, kufru a světel Toyota Aygo (2005–2014) – pětidveřové vozy

Sada X8R0217 spojuje přídavná těsnění bočních dveří, náhradní vnitřní a přídavné vnější těsnění kufru s těsněním obou zadních světel a třetího brzdového světla. Je určena pro pětidveřové Toyota Aygo Mk1 a pokrývá několik běžných míst, kterými může do vozu pronikat voda.

Příznaky závady

Typickými příznaky jsou voda pronikající horní částí otvoru kufru nebo kolem zadních světel, mokrý koberec a louže v zavazadlovém prostoru či prostoru pro nohy. Mohou se přidat vlhké rohože, zvýšený hluk od proudění vzduchu a vozovky, pískání, drnčení dveří nebo kovový zvuk při jejich zavírání. Mokré čalounění samo o sobě neurčuje příčinu; před montáží ověřte skutečné místo průniku vody.

Závada a její příčina

Původní těsnění dveří a víka kufru leží hluboko ve styčných plochách karoserie. Nad těsněním se tak může hromadit voda, která pronikne za profil a do interiéru; opotřebení těsnění tento stav dále zhoršuje. Vnější okraj dveří navíc není původním profilem oddělený od karoserie, což přispívá ke kovovému zvuku při zavření.

Dalším samostatným místem zatékání jsou světla. Původní pěnové těsnění zadních světel a třetího brzdového světla se postupně rozpadá. Netěsnou plochou pak může pronikat voda do kufru a vlhkost do světla. U třetího brzdového světla může prosakovat také spoj ostřikovače nebo upevňovací šrouby.

Řešení X8R

Přídavné dveřní profily se lepí blíže vnějšímu okraji otvoru karoserie, na který dosedají zavřené dveře. Pomáhají omezit hromadění vody nad hlavním těsněním a uzavírají mezeru mezi karoserií a dveřmi. Profily jsou pružné a mají samolepicí vrstvu 3M. Součástí sady je obdobné přídavné těsnění pro vnější okraj otvoru kufru.

Náhradní vnitřní těsnění kufru se nasazuje do původního uložení. Jeho profil má oproti původnímu těsnění větší průměr pro lepší utěsnění víka. Výrobce dodává profily připravené pro daný vůz; případný přesah se při montáži upraví podle návodu.

Těsnění světel jsou vyrobená ve Velké Británii z pěny s uzavřenými buňkami, přesně vyříznutá pro styčné plochy světel a silnější než původní těsnění. Materiál odolává vodě a UV záření. Samolepicí zadní strana drží těsnění ve správné poloze během montáže a pomáhá omezit pronikání vody, vlhkosti a kondenzace do světla i karoserie.

Přiložený O-kroužek z materiálu Viton nahrazuje původní kroužek spoje ostřikovače u třetího brzdového světla. RTV silikonový tmel slouží k doplňkovému utěsnění tohoto spoje, styčných míst a závitů šroubů podle montážního návodu.

Kompatibilita a omezení

Tato sada je určena pouze pro pětidveřové Aygo. Kvůli odlišnému tvaru těsnění zadních světel není určena pro Citroën C1 ani Peugeot 107. Světla a další automobilové díly na montážních fotografiích nejsou součástí balení.

Referenční čísla dílů

Čísla slouží k orientaci v souvisejících původních dílech. Opravná sada nenahrazuje celé světelné jednotky ani všechny sestavy s těmito čísly.

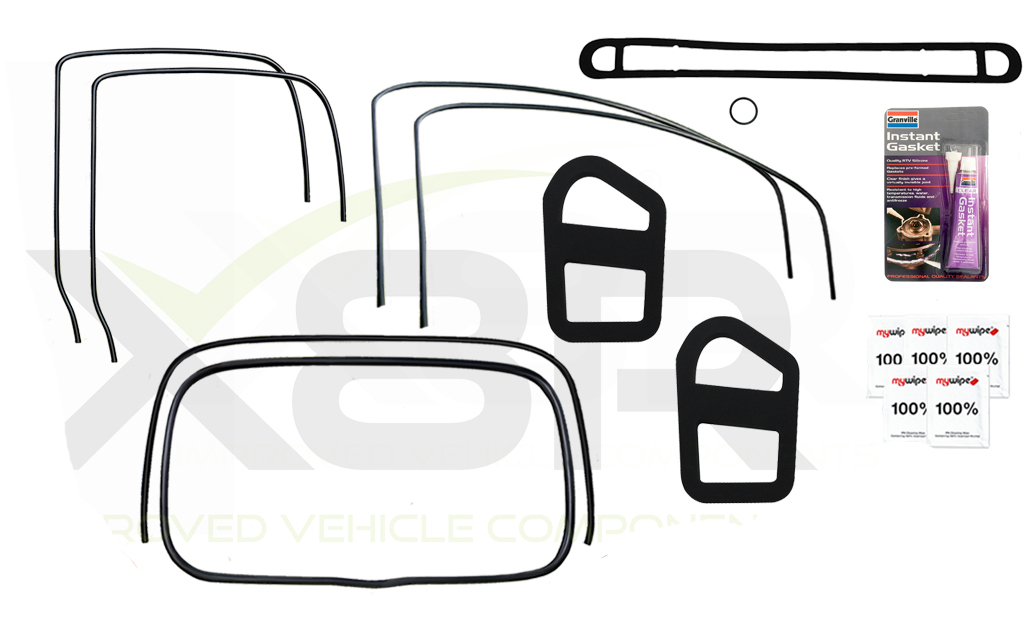

Obsah balení

Montáž a použití

Montážní plochy nejprve očistěte od nečistot a mastnoty. U dveří použijte čisticí ubrousky a profily lepte postupně podle obrazového návodu; při stahování ochranné fólie 3M profil pevně přitlačujte. Případný přesah upravte nůžkami. Za chladných podmínek návod připouští opatrné zahřátí profilu pro lepší ohebnost.

Původní vnitřní těsnění kufru se vyjme a nový profil se nasadí od oblasti zámku po celém obvodu do původního uložení. Konec se upraví tak, aby navazoval na začátek profilu. Přídavné vnější těsnění se lepí do polohy ukázané v návodu kolem horního a bočních okrajů otvoru kufru. Po montáži dveře a víko několikrát pevně zavřete; nová těsnění mohou zprvu vyžadovat větší sílu, než se usadí.

U světel je nutná demontáž, odstranění původní pěny i zbytků lepidla a očištění styčných ploch. Nové těsnění před nalepením pečlivě srovnejte; těsnění třetího brzdového světla není dokonale souměrné. Vyměňte také O-kroužek přípojky ostřikovače, znovu připojte hadičku a elektrický konektor a použijte malé množství RTV tmelu podle návodu. Silnější těsnění zadních světel může při zpětném usazení vyžadovat větší přítlak.

Pro světla návod uvádí křížový a plochý šroubovák, 10mm klíč nebo nástrčný klíč s ráčnou a případně prostředek na odstranění lepidla. Výrobce uvádí montáž dveřních a kufrových profilů pod 20 minut; tento údaj nezahrnuje kompletní práci na všech světlech.

Podrobné návody najdete v záložce Návody a soubory, montážní videa v záložce Videa.

Technické údaje
