X8R sada záslepek vířivých klapek sání pro Volvo 2,4 D5

X8R sada záslepek vířivých klapek sání pro Volvo 2,4 D5

Sada X8R0271 nahrazuje vířivé klapky záslepkami a umožňuje odstranit jejich ovládací mechanismus u vybraných dieselových motorů Volvo 2,4 l. Je určená pro provedení sací soustavy uvedená v přehledu kompatibility. Obsahuje také díly potřebné při rozebrání a opětovném sestavení sání.

Příznaky závady

Na problém může upozornit rozsvícená nebo blikající kontrolka motoru, nepravidelný volnoběh, horší zrychlení, zvýšená spotřeba nebo přechod motoru do nouzového režimu. Viditelným projevem může být odpojené ovládací táhlo vířivých klapek. Návod výrobce se věnuje také závadě P2015; samotný kód ani uvedené příznaky neurčují příčinu bez další kontroly.

Závada a její příčina

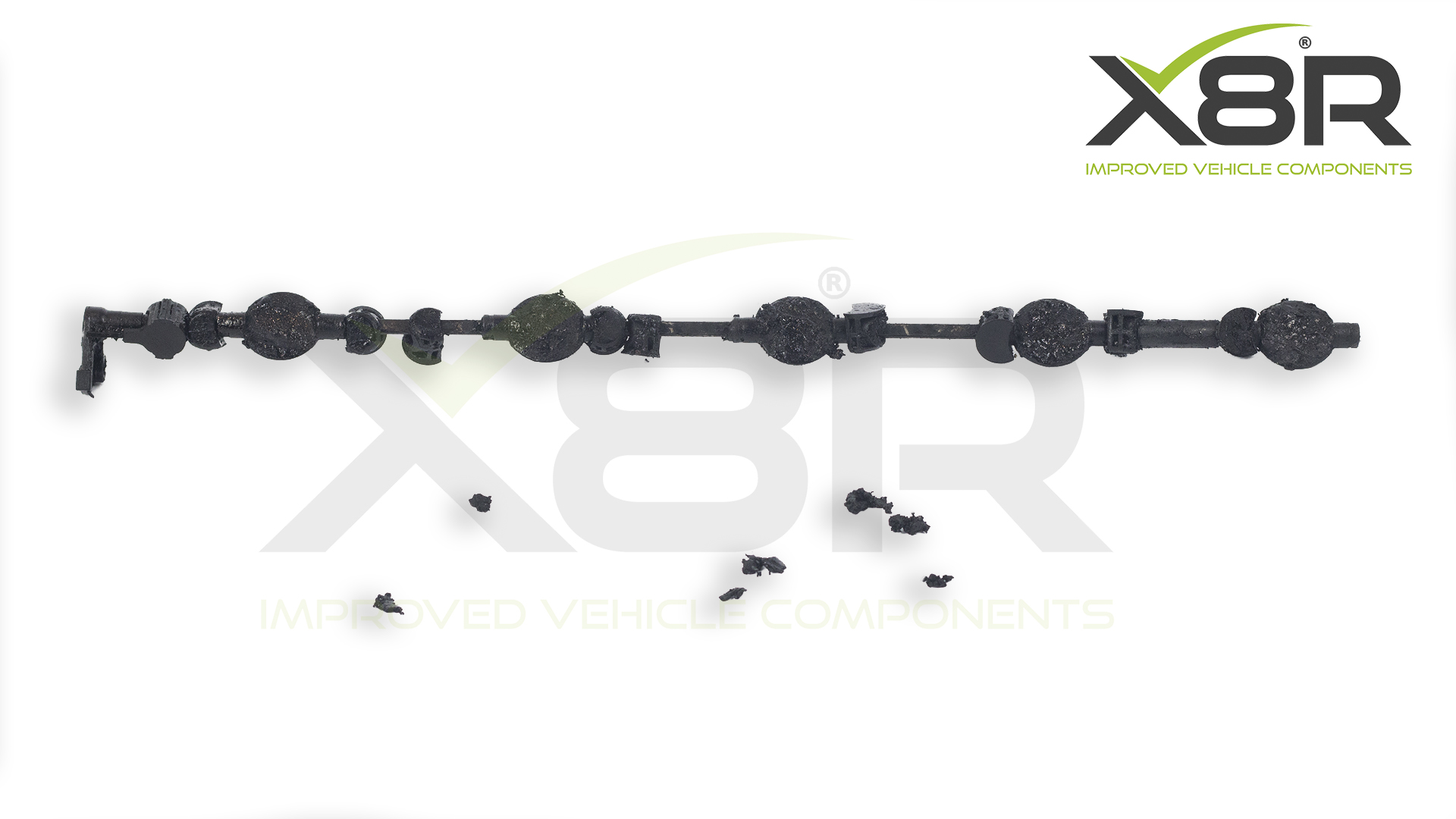

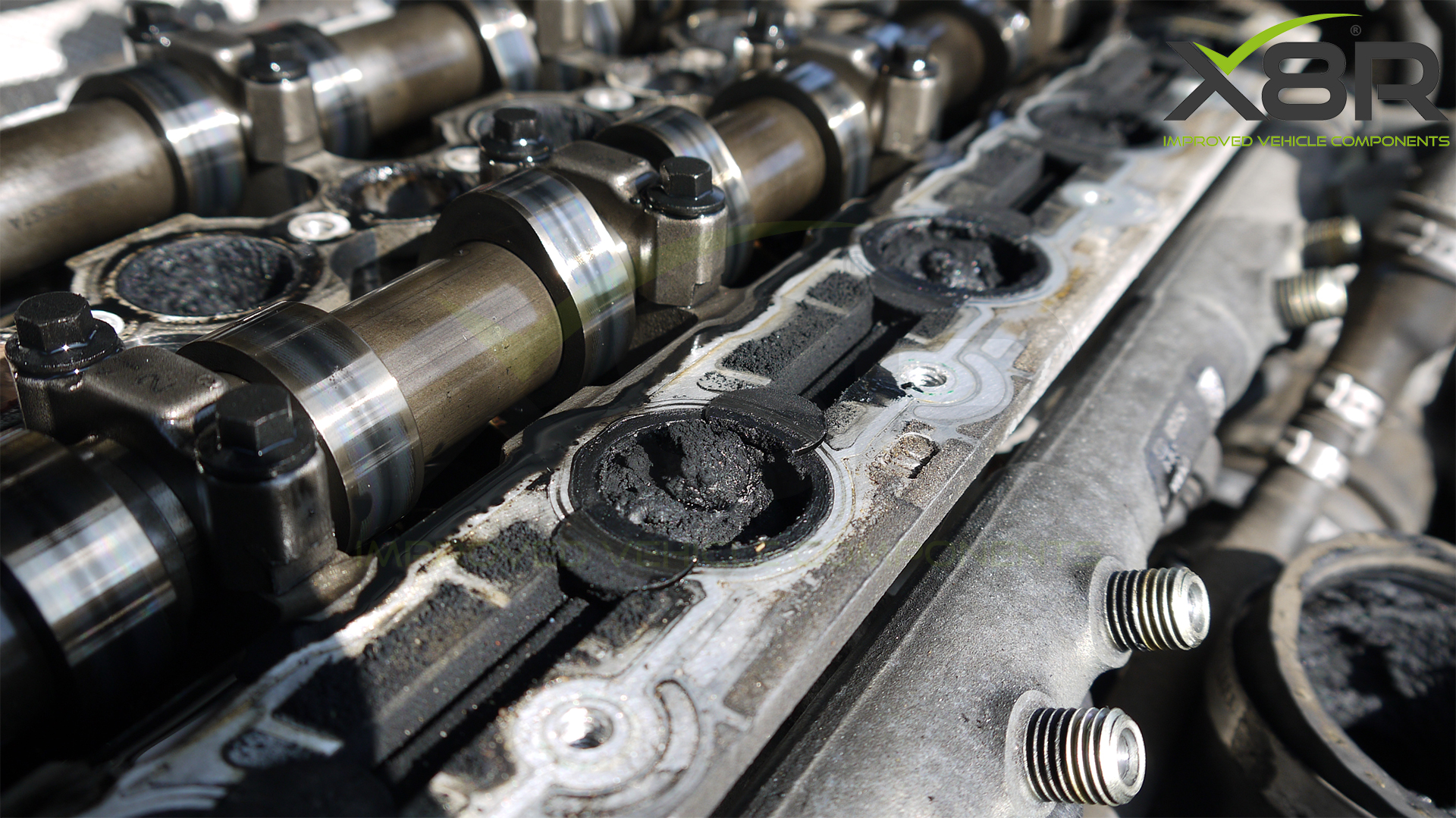

V sací soustavě dieselových motorů Volvo 2,4 l se mohou hromadit karbonové úsady. Ty omezují pohyb vířivých klapek a mohou vést k jejich zadření nebo k odpojení ovládacího táhla. Omezená funkce mechanismu pak může způsobovat uvedené potíže s chodem motoru.

Řešení X8R

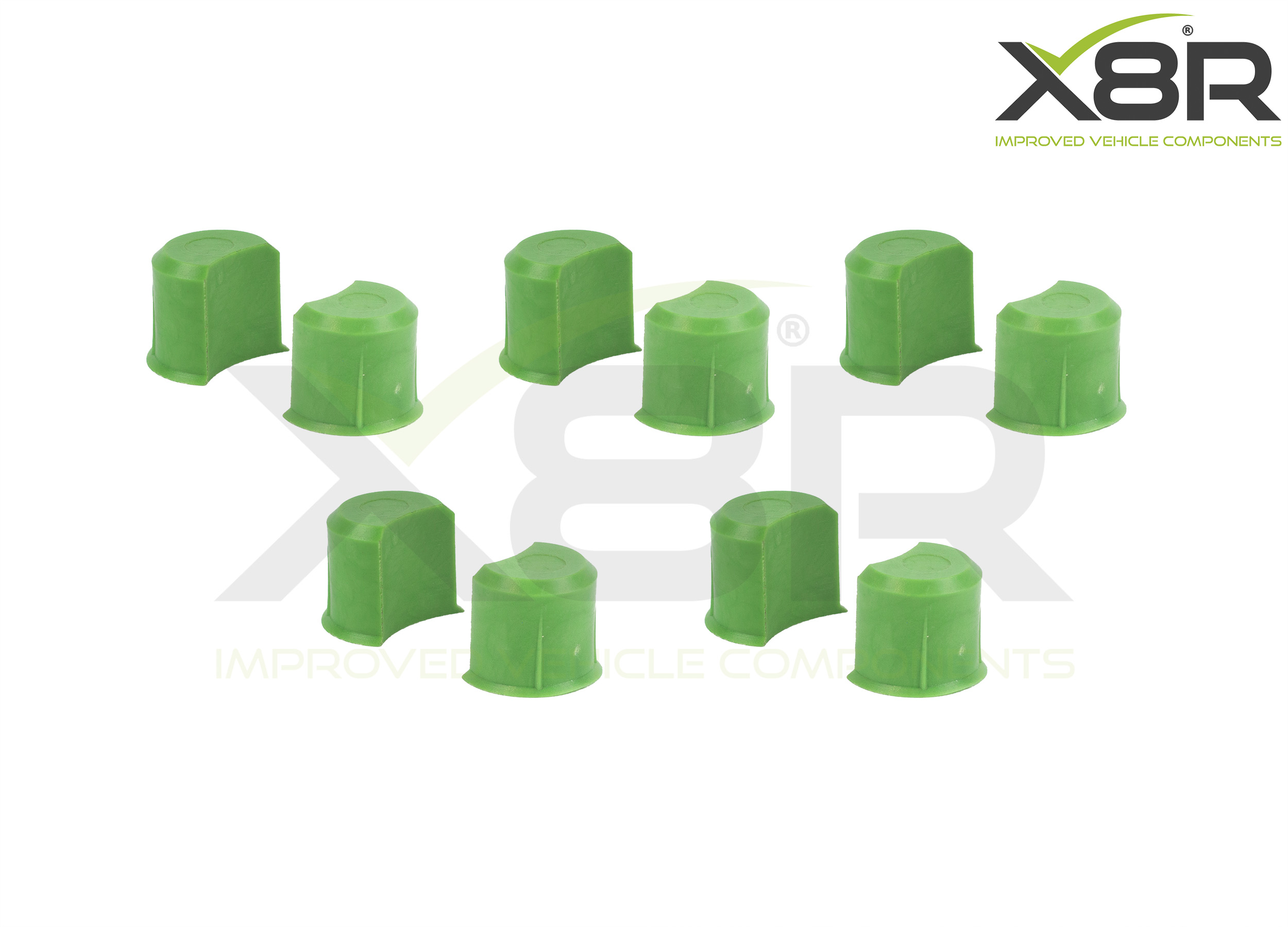

Řešení spočívá v odstranění původních vířivých klapek a jejich ovládání a v zaslepení příslušných otvorů deseti tvarovanými vložkami. Záslepky jsou vyrobené z plastu vyztuženého skelným vláknem, který výrobce zvolil pro vyšší odolnost.

Odstraněním mechanismu odpadá možnost opakování jeho zadření nebo rozpojení. Vyčištění sací soustavy a odstranění klapek podle X8R zlepšuje průchod vzduchu a může příznivě ovlivnit chod motoru, výkon a spotřebu; nejde o záruku konkrétního výsledku u každého vozidla.

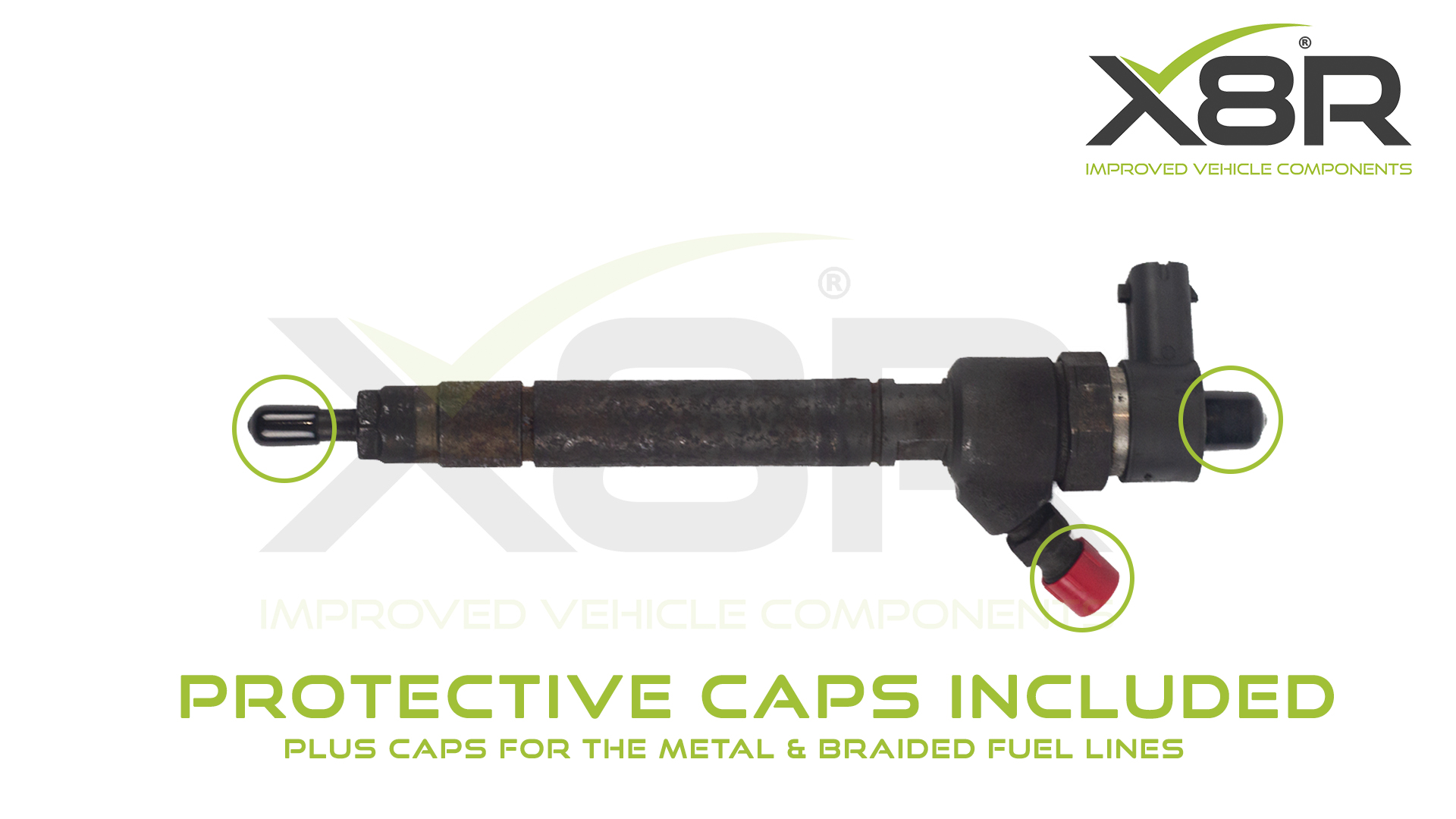

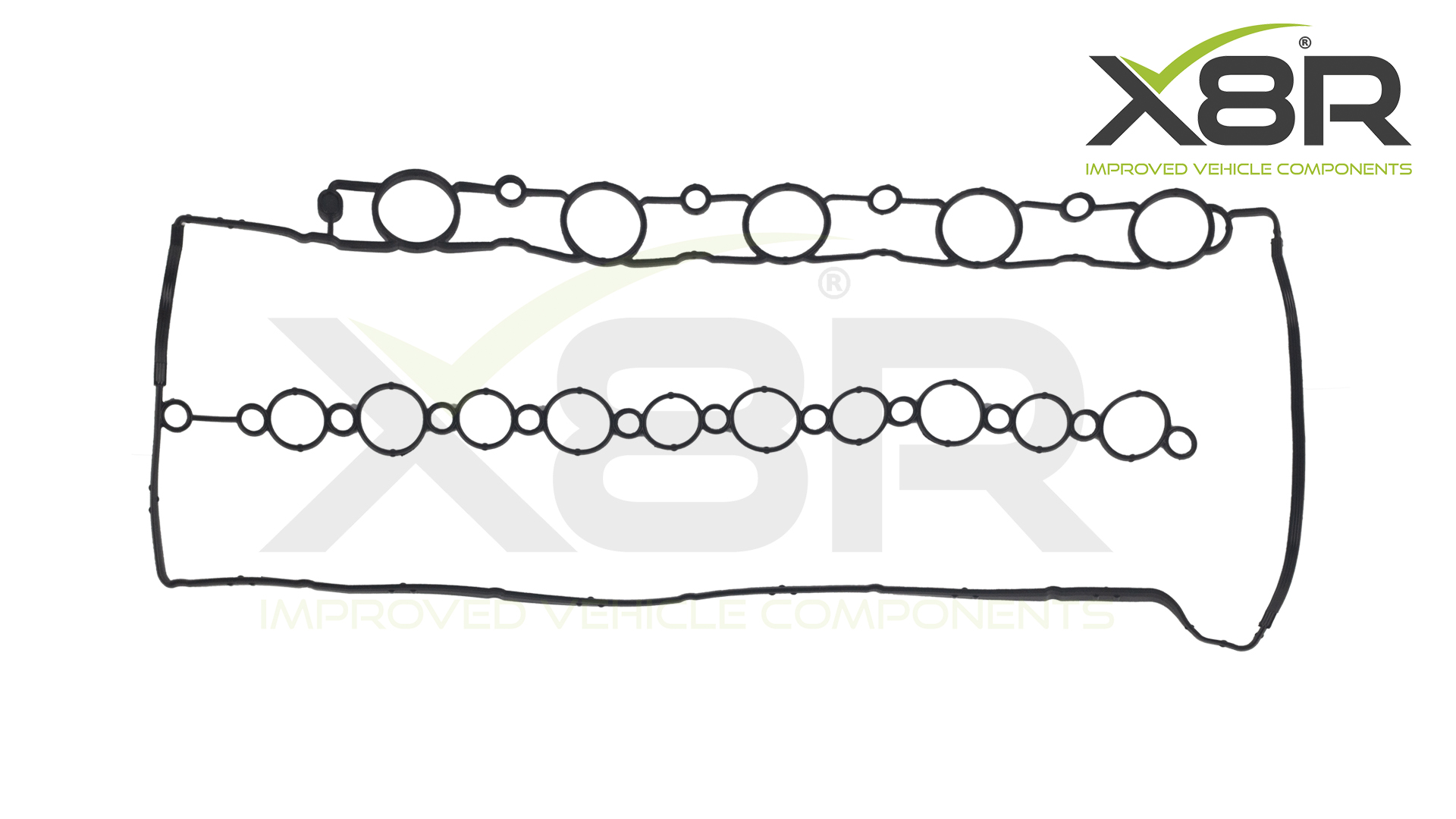

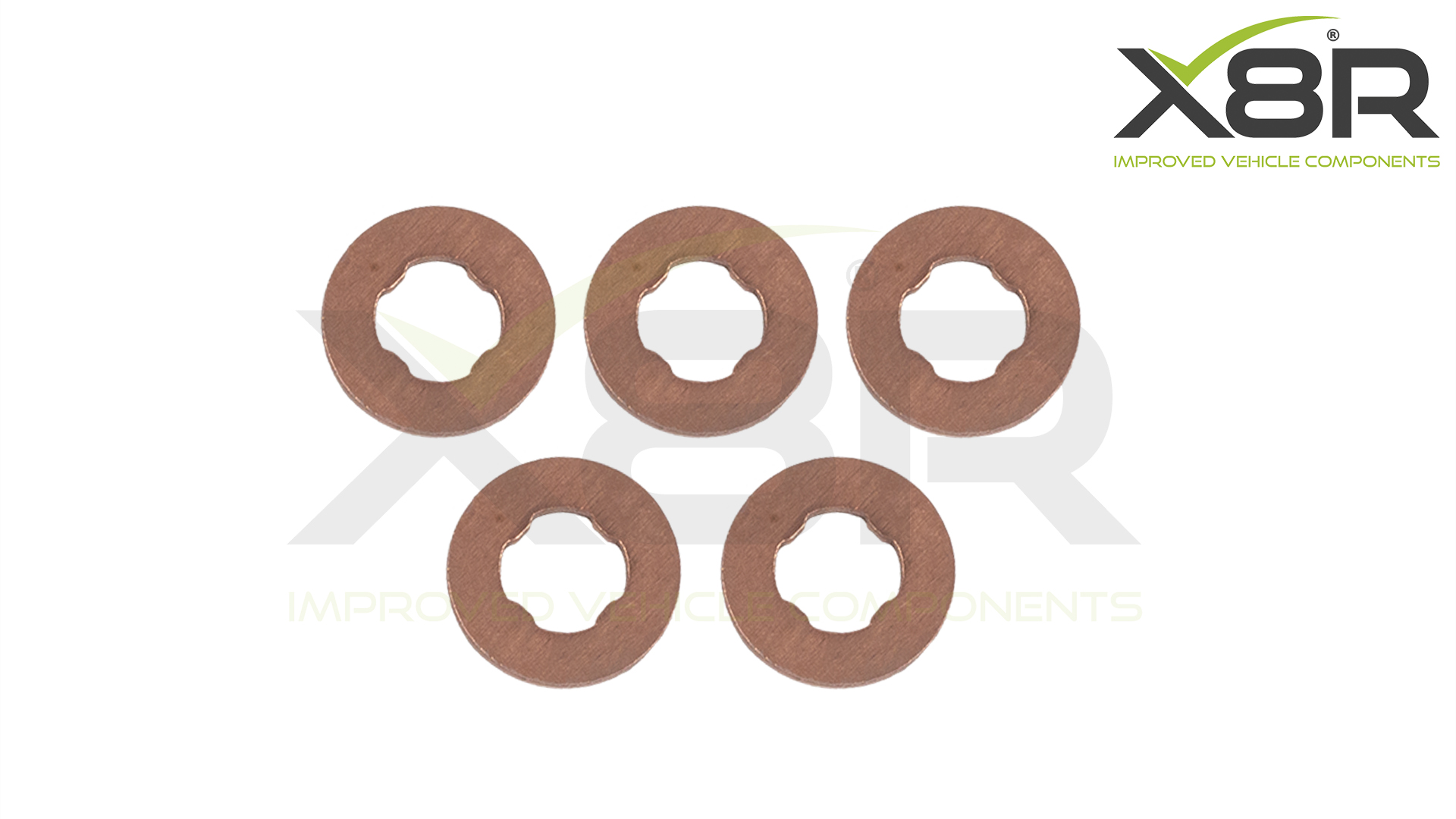

Součástí sady je nové těsnění sacího potrubí a pět měděných těsnicích podložek vstřikovačů. Ochranné vinylové krytky slouží během práce k uzavření odpojených palivových vedení a vstřikovačů, aby se dovnitř nedostaly nečistoty. Zobrazený vstřikovač je pouze ukázkou použití krytek a není součástí dodávky.

Kompatibilita a omezení

Výrobce uvádí následující vozy Volvo s dieselovými motory o objemu 2,4 l. Označení T2, T4 a další v posledním sloupci jsou zkrácená označení provedení motoru převzatá z jeho přehledu. Před objednáním porovnejte konkrétní motor, původní mechanismus a tvar záslepek; samotný název modelu nebo rok výroby nestačí.

Montážní návod ukazuje motor D5 D5244T4. Sada mění původní provedení sací soustavy odstraněním klapek; neobsahuje nové pohyblivé klapky ani jejich ovládací táhlo.

Referenční čísla dílů

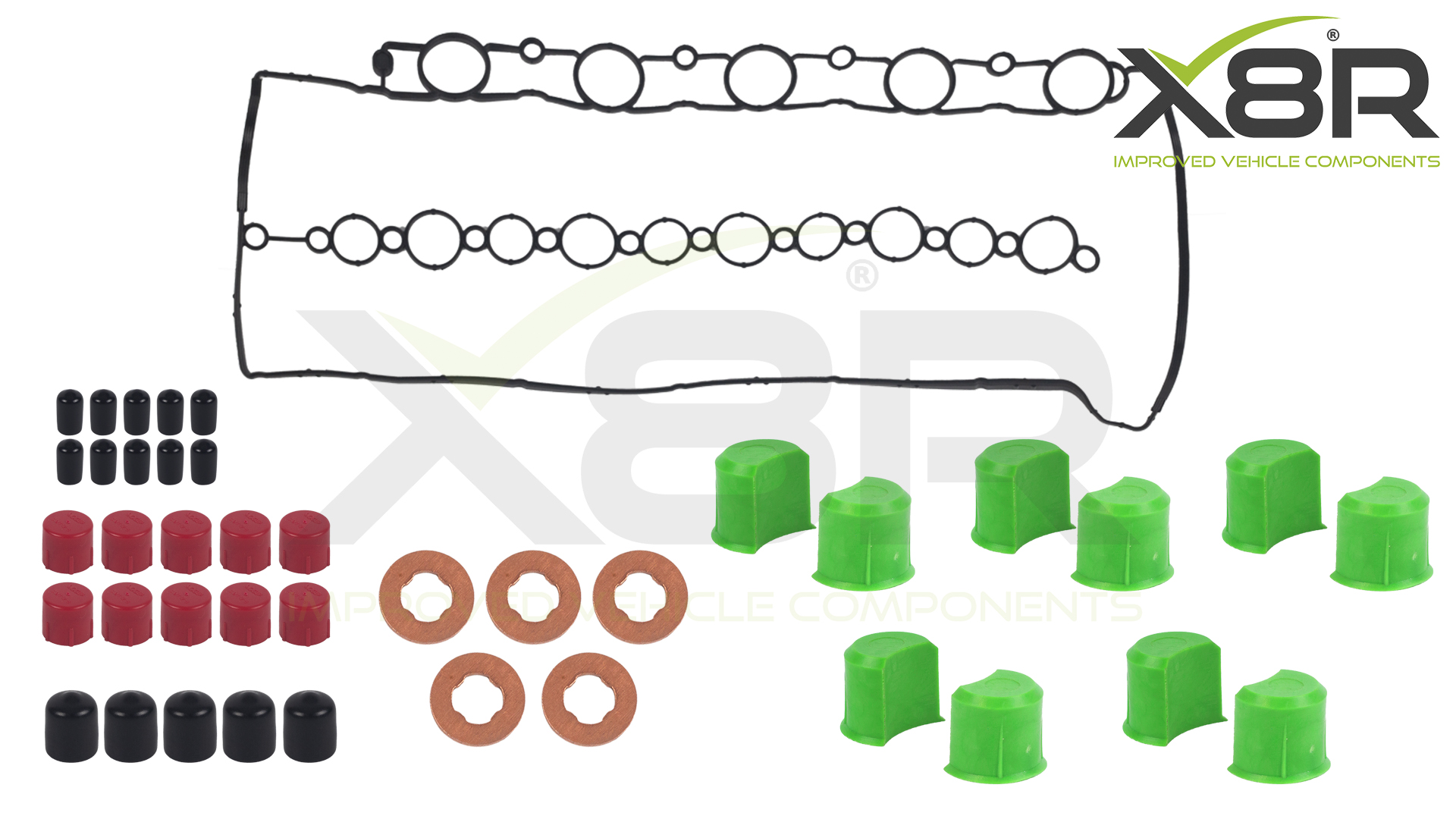

Obsah balení

Technické parametry

Montáž a použití

Montáž vyžaduje rozebrání části sání a palivových vedení, vyjmutí vstřikovačů a demontáž sacího potrubí. Vstřikovače se před vyjmutím označí, aby se vrátily na původní místa. Odpojená vedení a vstřikovače se chrání přiloženými krytkami; současně je nutné zabránit vniknutí nečistot a cizích předmětů do otevřených prostor motoru.

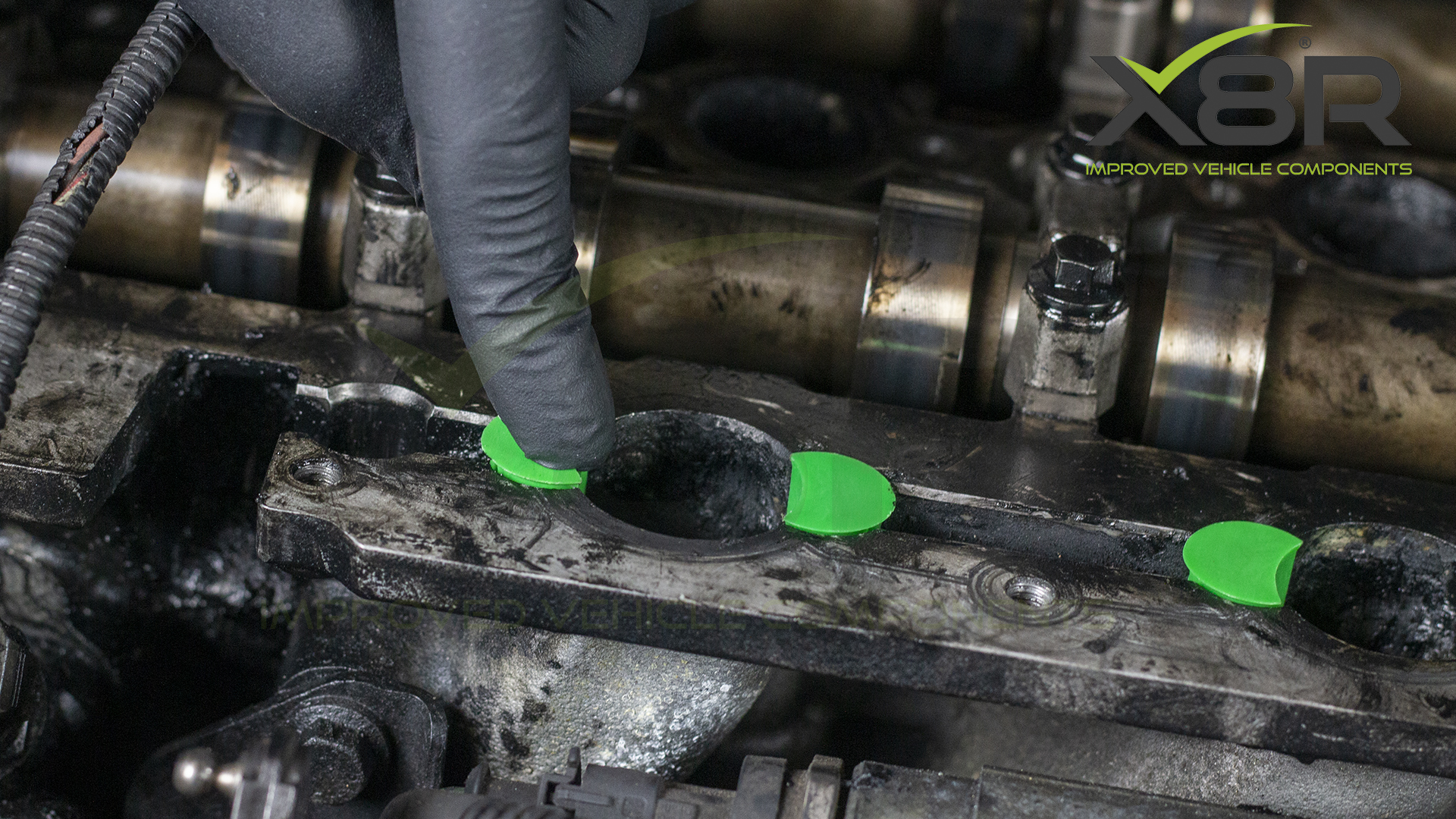

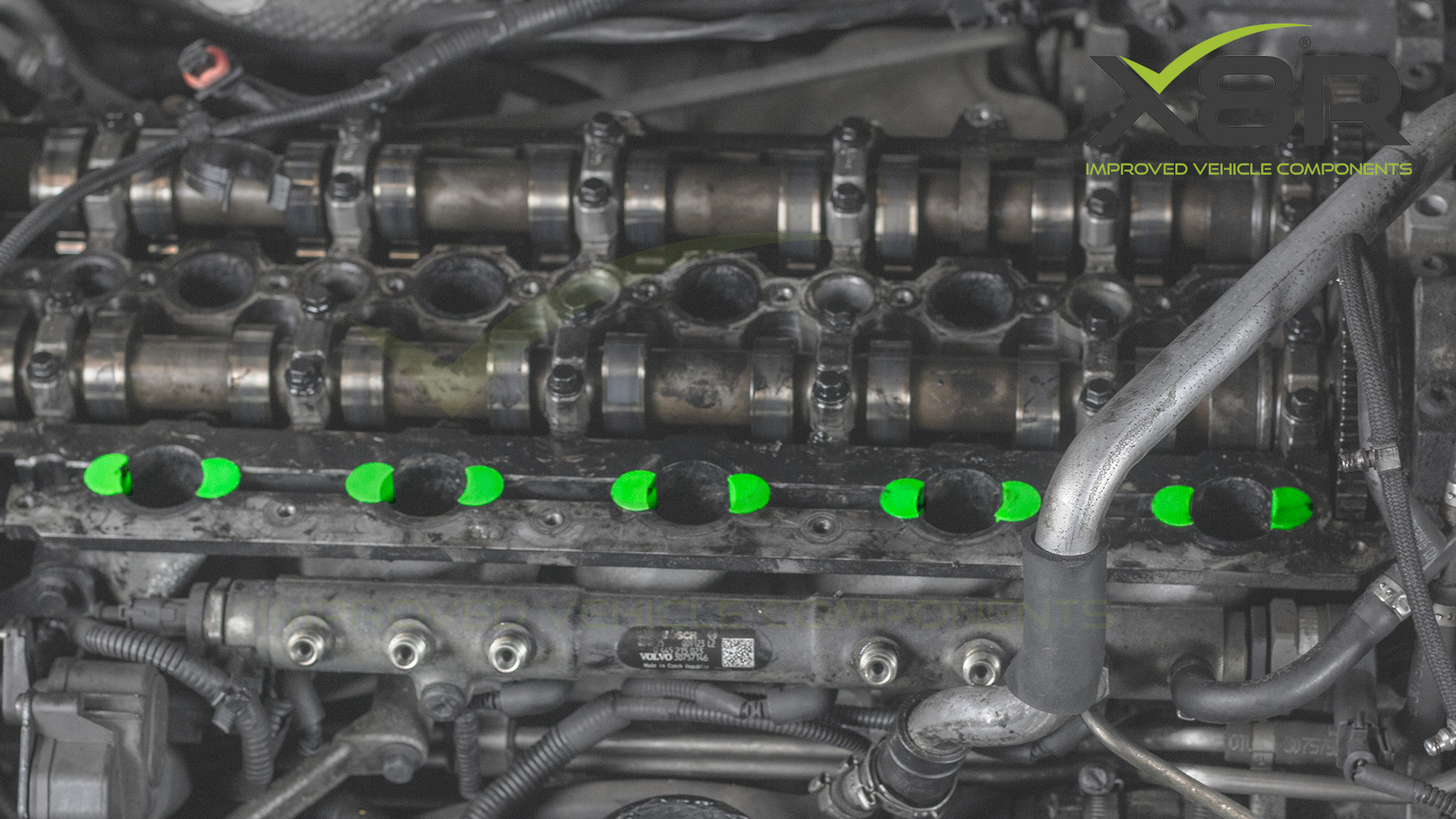

Po demontáži se odstraní staré těsnění a sací potrubí se důkladně vyčistí od karbonových úsad. Následuje vložení nového těsnění, odstranění původního mechanismu klapek a zatlačení všech deseti záslepek. Při zpětné montáži se odstraní dočasné ochranné krytky a použijí nové měděné podložky vstřikovačů.

Pro práci je potřeba sada bitů Torx, nástrčné klíče s prodloužením a běžné dílenské nářadí podle konkrétního provedení motoru. Podrobný fotografický postup je v anglickém PDF v záložce Návody a soubory a v montážním videu. Utahovací momenty a servisní postup ověřte pro konkrétní motor v dílenské dokumentaci vozidla. Pokud s touto opravou nemáte zkušenosti, svěřte ji odbornému servisu.
