X8R zámek víka hardtopu s madlem a 2 klíči, rozteč 82 mm

Zámek víka hardtopu s madlem a dvěma klíči X8R0216

Náhradní sestava X8R0216 slouží k obnovení otevírání a zamykání víka nástavby pick-upu. Obsahuje černé madlo se zámkem, dva klíče, těsnění a součásti vnitřního mechanismu. Je určena pro hardtopy s nezapuštěným madlem a odpovídající montážní roztečí.

PŘÍZNAKY ZÁVADY

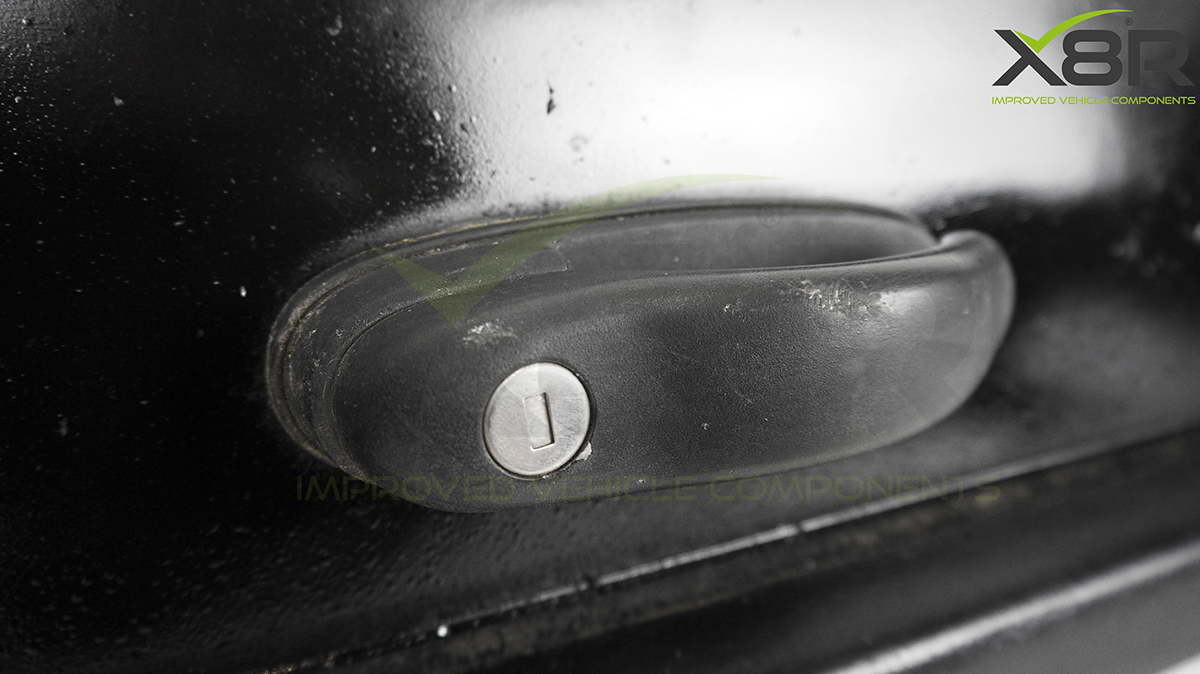

Původní klíč přestává fungovat, madlo je uvolněné nebo víko nástavby nelze zamknout. Příčinou může být porucha uvnitř mechanismu; výměna sestavy je také řešením při ztrátě klíčů.

ZÁVADA A JEJÍ PŘÍČINA

Madlo hardtopu může vyžadovat výměnu kvůli selhání jediné součásti, například pružiny nebo zámkové vložky. Zadřená vložka může znemožnit použití původního klíče, přestože ostatní části madla zůstávají použitelné.

Náhradní sestava X8R nabízí alternativu k originálnímu madlu od výrobce nástavby nebo k opravě zámku u autozámečníka.

ŘEŠENÍ X8R

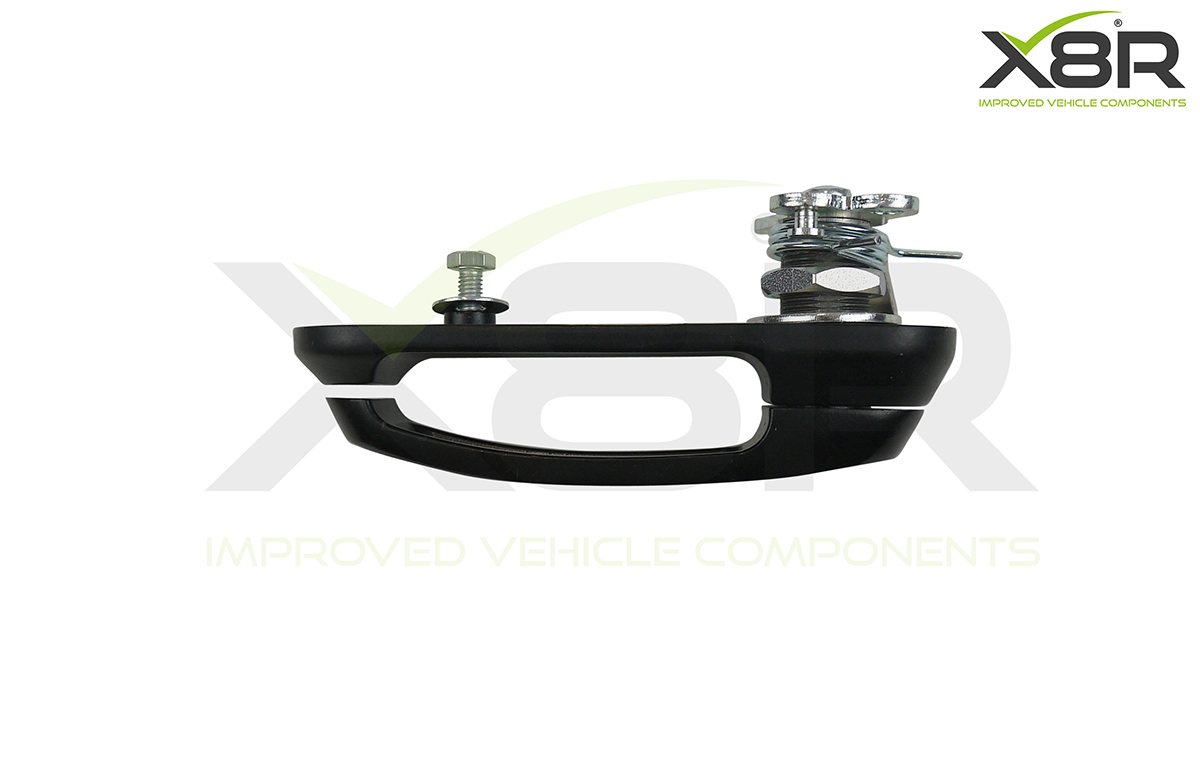

Univerzální náhradní madlo X8R vzhledově navazuje na původní provedení tohoto typu zámku. Výměnou madla se zámkem a dodanými klíči lze obnovit ovládání víka při poškozené vložce i při ztrátě původních klíčů.

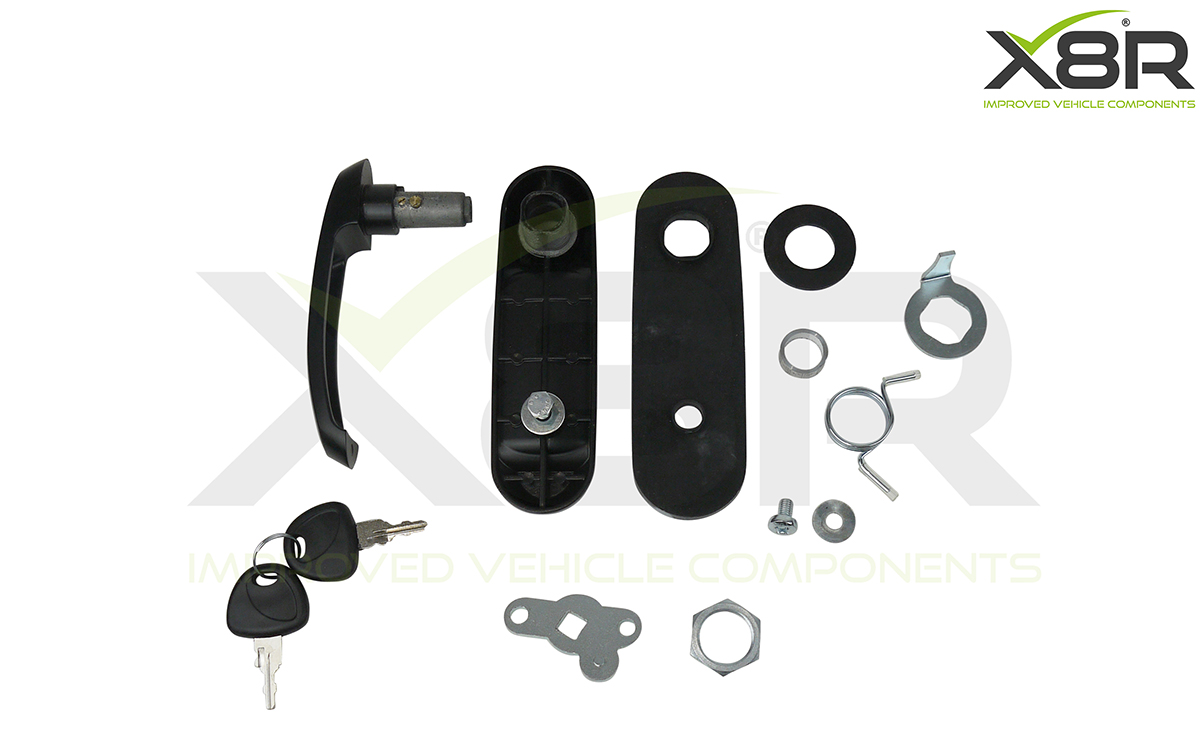

Sada zahrnuje také základnu, těsnění a součásti mechanismu. Protože jde o univerzální výrobek, konkrétní montáž nemusí vyžadovat všechny dodané díly. U některých nástaveb je potřeba zachovat část původního mechanismu nebo původní distanční prvky.

KOMPATIBILITA A OMEZENÍ

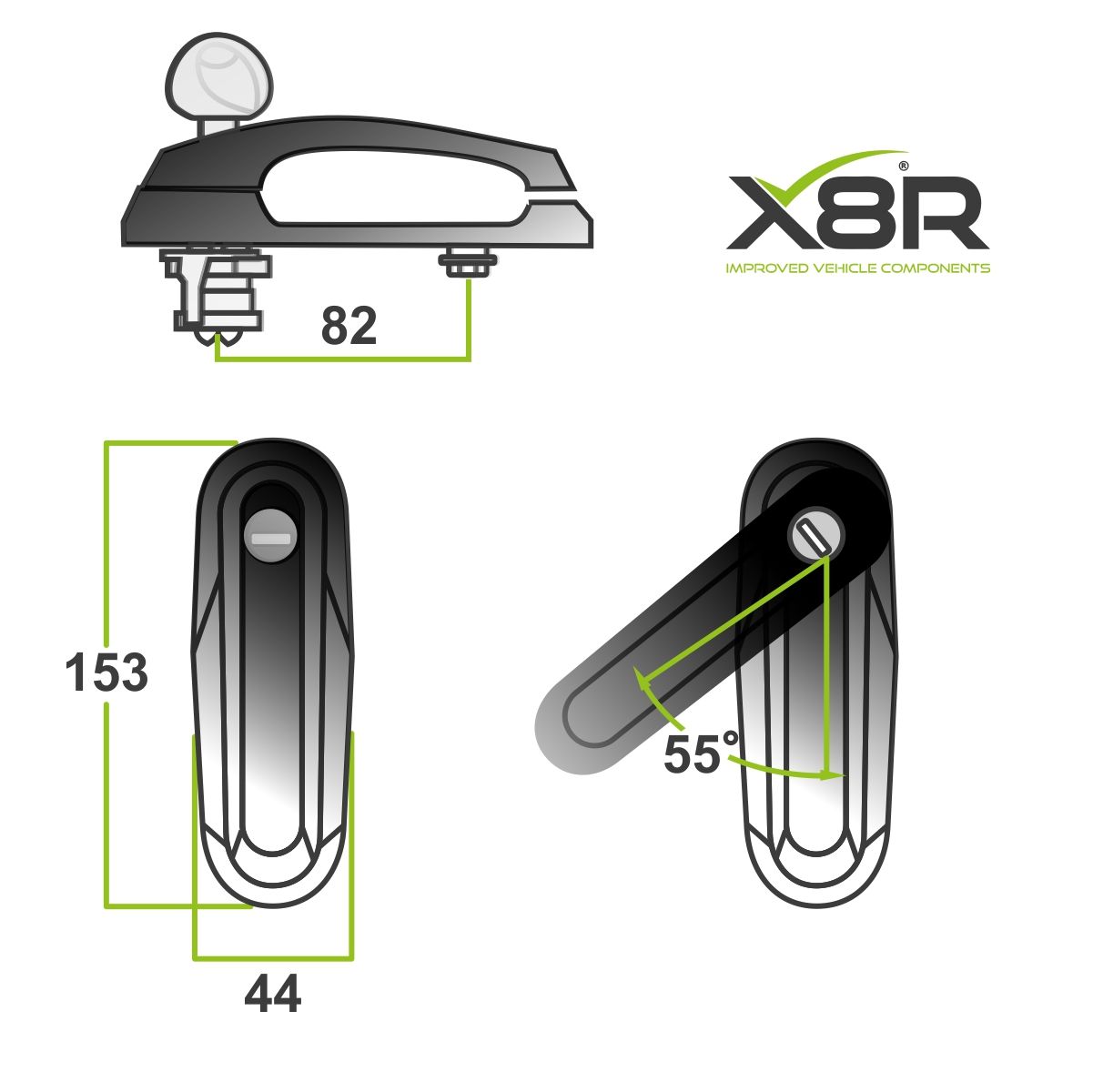

Rozhoduje provedení madla a rozměry jeho uchycení, nikoli samotná značka pick-upu. Důležitá je vzdálenost mezi částmi madla, které procházejí sklem nebo víkem nástavby: 82 mm. Délka původního madla sama o sobě vhodnost náhrady neurčuje.

Pokud si nejste jisti vhodností, zašlete nám fotografii stávajícího madla a jeho mechanismu spolu s naměřenou roztečí.

TECHNICKÉ PARAMETRY

OBSAH BALENÍ

Jedna náhradní sestava madla hardtopu s následujícími součástmi:

MONTÁŽ A POUŽITÍ

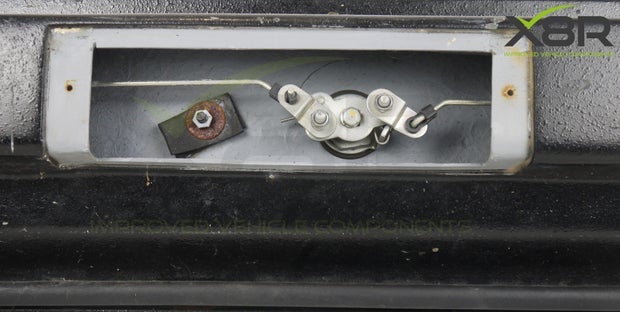

Před demontáží sejměte vnitřní kryt a vyfotografujte původní mechanismus. Fotografie pomůže zachovat správnou polohu destičky a orientaci táhel při zpětné montáži. Postup se může lišit podle konstrukce hardtopu.

Po odpojení táhel a demontáži středového šroubu opatrně uvolněte destičku, pružinu a distanční prvek. Pružina je pod napětím. Po odstranění upevňovacích matic vyjměte původní madlo a očistěte dosedací plochu kolem otvorů.

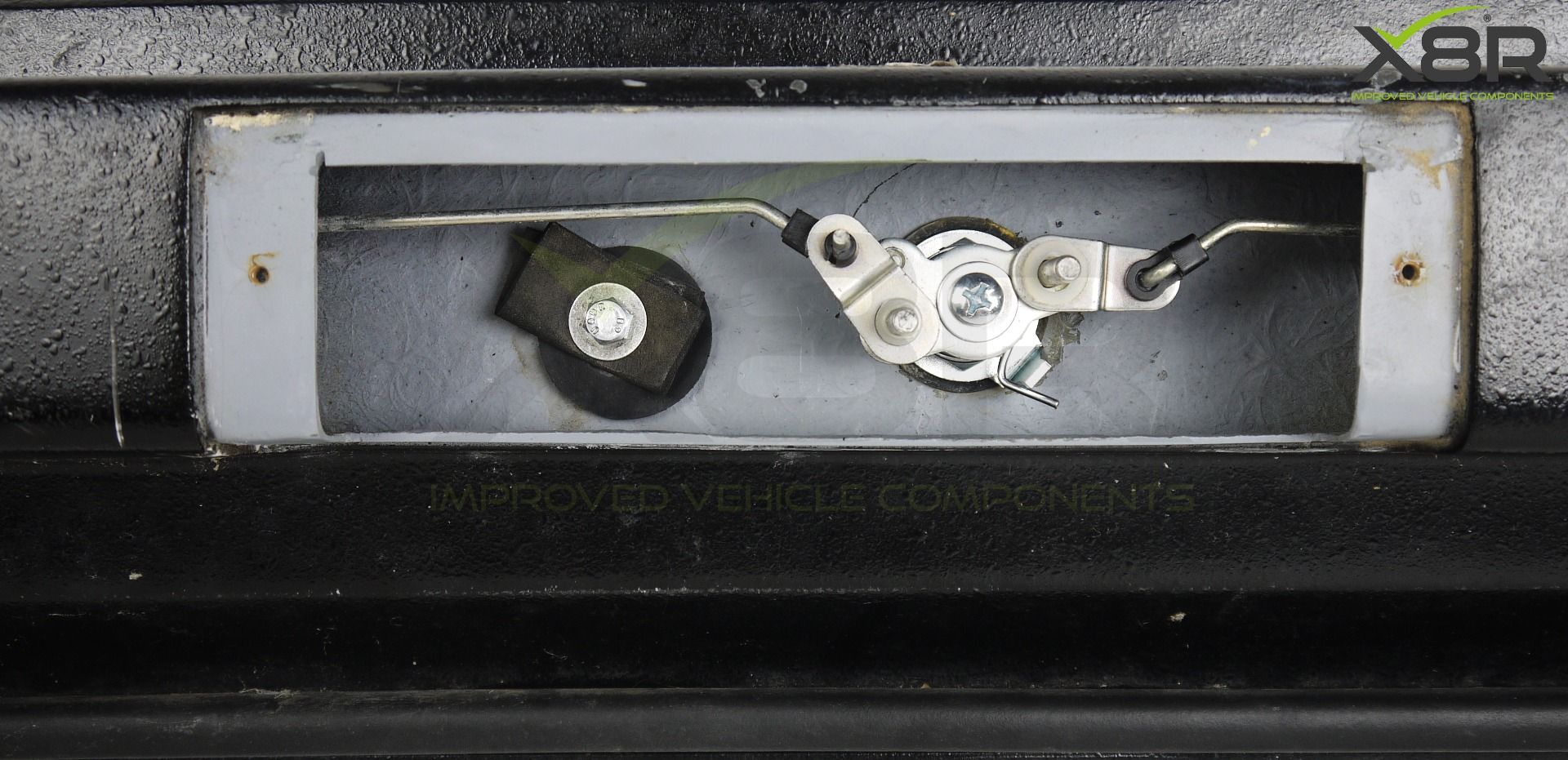

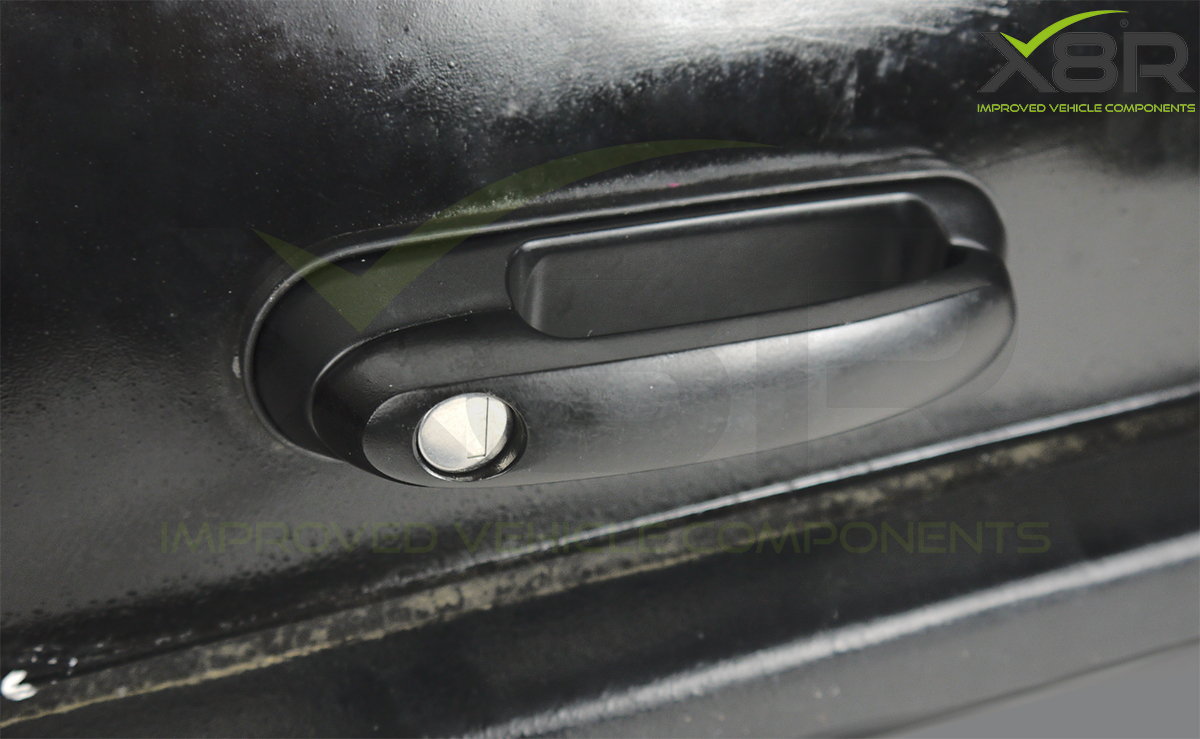

Nové madlo osaďte těsněním základny a vložte do otvorů ve víku. Namontujte držák pružiny, upevnění a těsnění vodicího čepu. Podle provedení nástavby může být nutné použít původní pěnovou podložku jako distanční prvek. Pružinu a destičku vraťte do stejné polohy jako u původního mechanismu; při napínání pružiny může pomoci druhá osoba. Poté připojte táhla ve správné orientaci a ověřte otevírání, zavírání, zamykání i odemykání víka.

Výrobce v návodu používá křížový šroubovák, 10mm klíč a ráčnu s hlavicemi 10 a 30 mm. Podrobný postup je v přiloženém montážním návodu a videu. Pokud si montáží nejste jisti, svěřte ji odborníkovi.
