Front Runner zásuvkový systém pro 6 boxů Cub Pack s výsuvnou horní plošinou – bez boxů
Kód: SSAM012
Související produkty
Detailní popis produktu

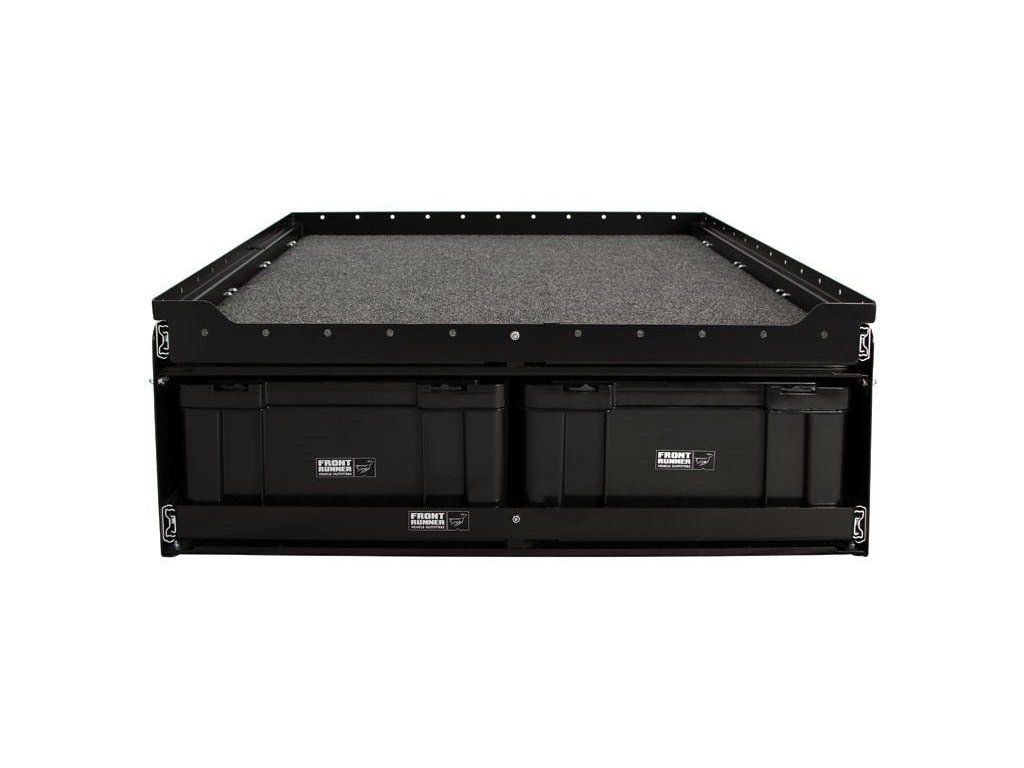

Front Runner zásuvkový systém pro 6 boxů Cub Pack s výsuvnou horní plošinou – bez boxů
Sestava Front Runner SSAM012 spojuje spodní zásuvku pro šest boxů Cub Pack s výsuvnou horní plošinou. Umožňuje rozdělit výbavu do přenosných boxů a snadno dosáhnout také na lednici, chladicí box nebo další náklad uložený nahoře. Hodí se pro cestování po silnici i v terénu.

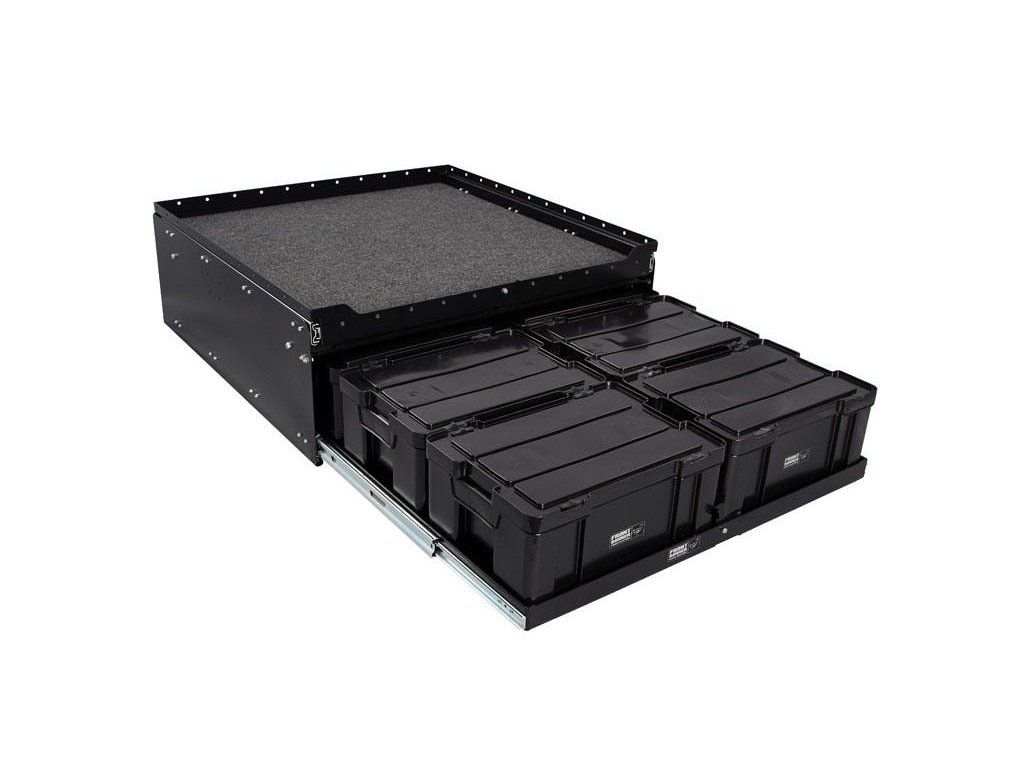

Boxy Cub Pack nejsou součástí sady. Spodní zásuvka se na ložiskových pojezdech vysune téměř celá z pevně ukotvené základny. Dvě otočné západky zajišťují spodní zásuvku a horní výsuv v zavřené poloze.
Rám tvoří ocel s černým práškovým lakem, který výrobce používá také u nosičů Slimline II. Horní plošina z laminované překližky má odolný nylonový koberec s UV odolností; ten tlumí hluk a vibrace při přepravě vybavení.
Hlavní vlastnosti
- Spodní zásuvka pro šest samostatně prodávaných boxů Cub Pack.
- Výsuvná horní plošina pro přístup k dalšímu vybavení.
- Ložiskové pojezdy s téměř úplným vysunutím spodní zásuvky.
- Nosnost spodní zásuvky 113 kg.
- Dvě otočné západky pro zajištění při přepravě.
- Ocelový rám a horní plošina s odolným nylonovým kobercem.
Kompatibilita a omezení
| Oblast | Podmínka |
|---|---|
| Vozidlo | Univerzální sestava; před nákupem ověřte půdorys, výšku, otvor zavazadelníku, prostor pro vysunutí a vhodné ukotvení. |
| Úložné boxy | Pro šest boxů Cub Pack. Boxy nejsou součástí sady. |
| Dopasování interiéru | Sada neobsahuje krycí desky ani čelní panely pro konkrétní model vozidla. |
| Podklad a obložení | Při montáži na nepevný podklad výrobce doporučuje Drawer Mount Kit SSCA020 nebo zvýšený SSCA021. Sada může být potřeba také pro průchod zásuvky nad plastovým obložením; prodává se samostatně. |
| Montáž | Může vyžadovat vrtání a nástroj na nýtovací matice M6/M8. Výrobce doporučuje Rivnut Tool M6/M8. |
| Zatížení | Nosnost spodní zásuvky není nosností vozidla ani součtem zatížení celé sestavy. Respektujte limity vozidla a montážní pokyny. |
Obsah sady
| Množství | Položka |
|---|---|
| 1× | Zásuvková jednotka s výsuvnou horní plošinou a dvěma otočnými západkami |
| 4× | Šroub M6 × 25 se šestihrannou hlavou |
| 4× | Pružná podložka M6 |
| 4× | Plochá podložka M6 × 19 × 1 |
| 8× | Plochá podložka M8 × 19 × 3 |
| 4× | Nýtovací matice M6 |
| Součást sady | Montážní návod |
Boxy, lednice, montážní sady SSCA020 / SSCA021, popruhy, kotvicí lišty a další vyobrazené vybavení se objednávají samostatně.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Kód výrobce | SSAM012 |
| Provedení | Spodní zásuvka a výsuvná horní plošina |
| Určeno pro | 6× Cub Pack; boxy nejsou součástí |
| Celkové rozměry (d × š × v) | 969 × 940 × 350 mm |
| Vnitřní rozměry spodní zásuvky (d × š × v) | 944 × 890 × 45 mm |
| Rozměry jedné ze dvou spodních sekcí (d × š × v) | 944 × 440 × 45 mm |
| Výška středového žebra | 20 mm |
| Vnitřní rozměry horní plošiny (d × š × v) | 948 × 893 × 71 mm |
| Nosnost spodní zásuvky | 113 kg |
| Hmotnost výrobku | 68,04 kg |
| Materiál rámu | Ocel s černým práškovým lakem |
| Horní plošina | Laminovaná překližka s nylonovým kobercem |
| Výsuv spodní zásuvky | Téměř 100 % |
| Zajištění v zavřené poloze | Dvě otočné západky |
Uspořádání výbavy
Samostatné boxy Cub Pack z pevného černého plastu jsou stohovatelné, mají víka se západkami a integrované úchopy. Vybavení tak snadno přenesete mezi vozidlem, kempem, garáží nebo obchodem. Lze v nich rozdělit kuchyňské potřeby, trvanlivé potraviny, nářadí, fototechniku, hygienické potřeby i oblečení.
Na horní plošině lze pomocí vhodného uchycení přepravovat zavazadla, Wolf Pack Pro, Cub Pack nebo hliníkové boxy. Výrobce uvádí popruhy Stratchits, lištu Cargo Rail / 1150 mm a kotvicí oka Black Tie Down Rings / Eye Nuts. Před montáží dalšího příslušenství ověřte jeho rozměry, způsob upevnění a přípustné zatížení.
Montáž a používání
Sestavu nejprve umístěte do vozidla a ověřte volný chod obou výsuvů bez kontaktu s obložením. Montážní návod popisuje upevnění do čtyř bodů; při použití SSCA020 nebo SSCA021 postupujte nejprve podle návodu montážní sady.
Před vrtáním zkontrolujte prostor nad i pod podkladem. Otvory ošetřete proti korozi a utěsněte podle montážního návodu. Upevnění zkontrolujte před používáním i pravidelně za provozu. Před jízdou zásuvku a plošinu zavřete, zajistěte a upevněte převážený náklad. Při nedostatku zkušeností svěřte montáž odborníkovi.
Doplňkové parametry
| Kategorie: | Zásuvkové systémy |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 60.8 kg |
| EAN: | 6009542208879 |
| Produkt: | Zásuvkový systém |
| Nosnost: | 113 kg |
| Provedení: | Spodní zásuvka a výsuvná horní plošina |
| Určeno pro: | 6× Cub Pack; boxy nejsou součástí |
| Celkové rozměry (d × š × v): | 969 × 940 × 350 mm |
| Vnitřní rozměry spodní zásuvky (d × š × v): | 944 × 890 × 45 mm |
| Rozměry jedné ze dvou spodních sekcí (d × š × v): | 944 × 440 × 45 mm |
| Výška středového žebra: | 20 mm |
| Vnitřní rozměry horní plošiny (d × š × v): | 948 × 893 × 71 mm |
| Nosnost spodní zásuvky: | 113 kg |
| Hmotnost výrobku: | 68,04 kg |
| Materiál rámu: | Ocel s černým práškovým lakem |
| Horní plošina: | Laminovaná překližka s nylonovým kobercem |
| Výsuv spodní zásuvky: | Téměř 100 % |
| Zajištění v zavřené poloze: | Dvě otočné západky |
