X8R opravná sada dvojitého VANOS se záslepkami a montážním těsněním pro BMW

X8R opravná sada dvojitého VANOS se záslepkami a montážním těsněním pro BMW

Sada X8R0165 spojuje opravné díly dvojitého VANOS s montážním těsněním pro vybrané šestiválcové motory BMW M52TU a M54. Obsahuje těsnění obou pístů, vnitřní těsnění vík jednotky, plastové záslepky s O-kroužky, spojovací šrouby pístů a nové závitové zátky pístů.

Provedení X8R0165 neobsahuje jehlová ložiska ani kroužky proti chrastění. Pokud oprava vyžaduje také výměnu těchto součástí uložení pístů, jsou součástí rozšířené sady X8R0166.

Před objednáním porovnejte všechny přiložené díly s konkrétním motorem podle VIN. Rozhodující je zejména provedení těsnění víka ventilů s referencí BMW 11129070990; samotná shoda typu VANOS nestačí.

PŘÍZNAKY ZÁVADY

Opotřebená těsnění VANOS se mohou projevit poklesem výkonu a točivého momentu, zejména v nízkých otáčkách, horší reakcí motoru při zapnuté klimatizaci, hlučnějším volnoběhem a vyšší spotřebou paliva. Mezi další možné příznaky patří obtížné startování za chladu a zhasínání motoru.

Tyto příznaky nejsou samy o sobě potvrzením závady VANOS. Před opravou je potřeba ověřit, zda jejich příčinou skutečně jsou opotřebená těsnění této jednotky.

ZÁVADA A JEJÍ PŘÍČINA

Původní O-kroužky pístů z pryže Buna se vlivem dlouhodobého působení vysokých teplot opotřebovávají a ztrácejí pružnost. Přestávají správně podpírat vnější těsnicí kroužky, zhoršuje se utěsnění pístů a jednotka VANOS pak nemusí pracovat správně.

ŘEŠENÍ X8R

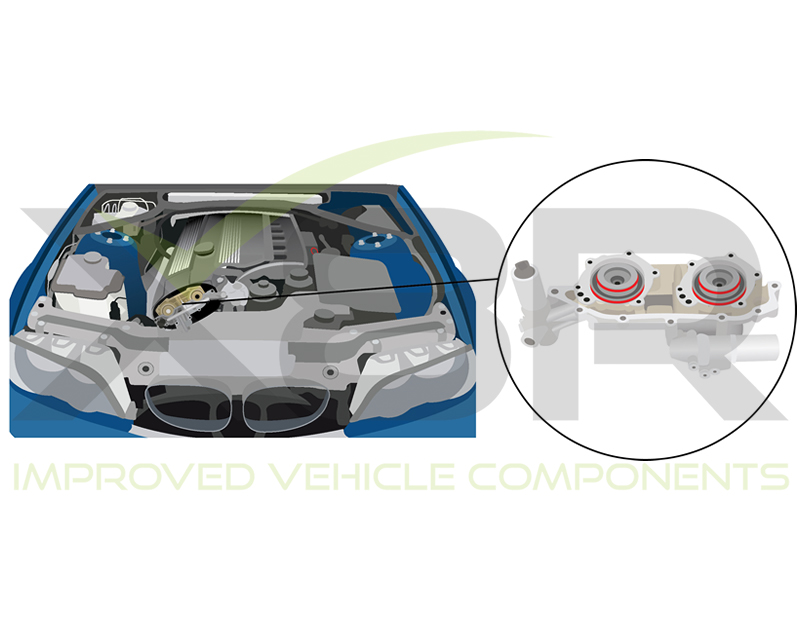

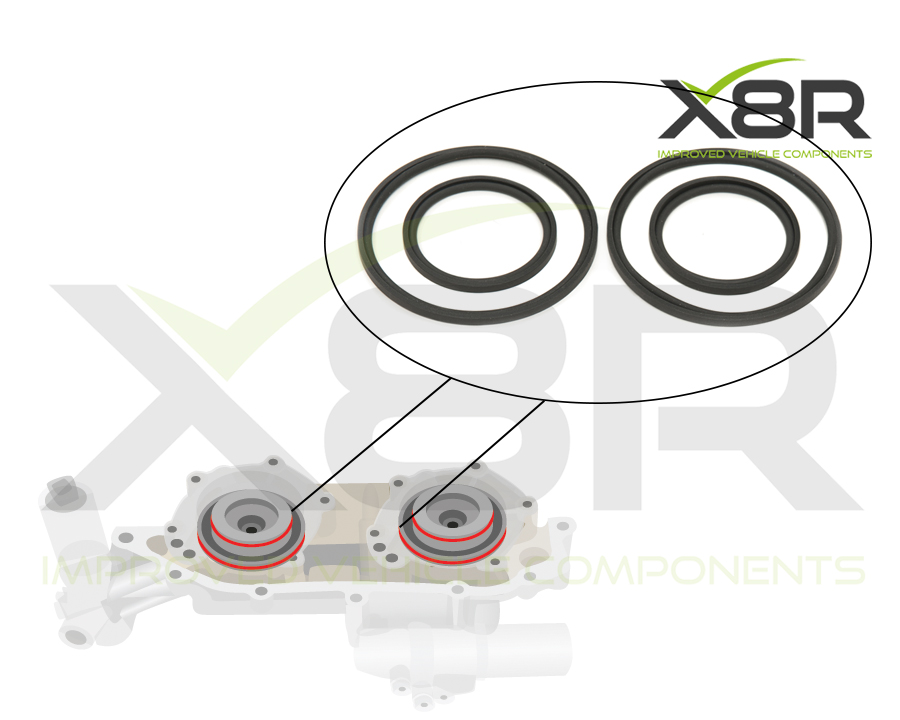

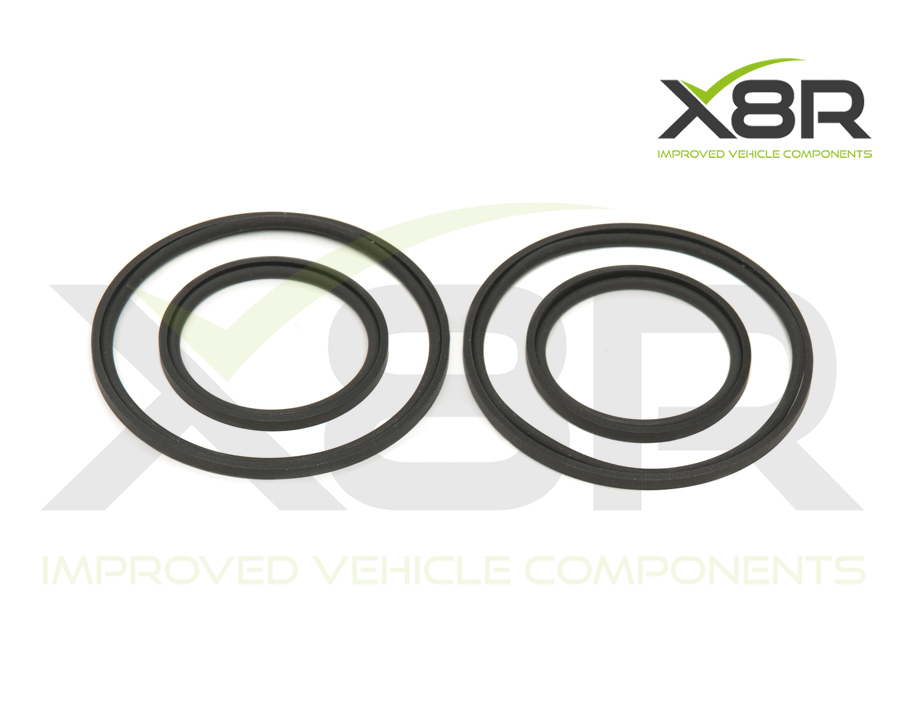

X8R nahrazuje původní těsnicí prvky O-kroužky z Vitonu a vnějšími kroužky z PTFE. Tyto materiály jsou zvolené pro teplotní podmínky uvnitř VANOS. V každé ze dvou drážek pístu pracuje vnitřní pružný O-kroužek společně s vnějším PTFE kroužkem; sada obsahuje odpovídající rozměry pro oba písty.

Výměna opotřebených těsnění obnovuje jejich těsnicí funkci a může odstranit související potíže s chodem motoru. U mechanicky nepoškozené jednotky tak lze opravit její těsnění bez výměny celého VANOS. Součástí jsou i dvě nové plastové záslepky s malými O-kroužky.

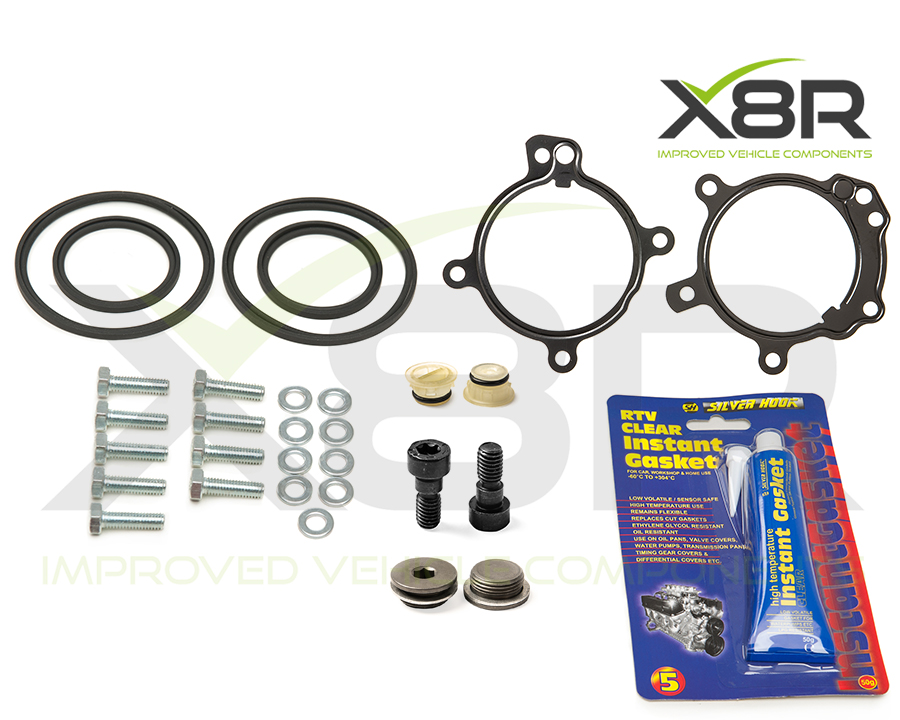

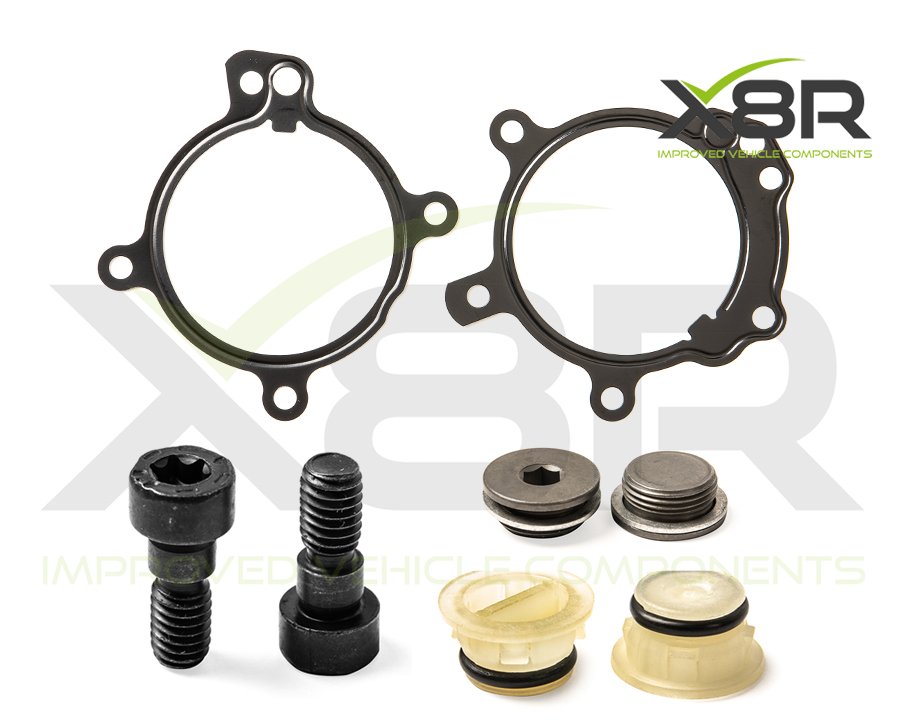

Dvojice vnitřních těsnění se při rozebrání jednotky mění mezi skříní VANOS a přišroubovanými víky. Sada dále obsahuje dva nové spojovací šrouby pístů, devět náhradních šroubů s podložkami a RTV tmel pro předepsaná místa při zpětné montáži víka ventilů.

Součástí jsou také dvě nové závitové zátky pístů a sada montážních těsnění pro zpětné sestavení motoru. Montážní těsnění pocházejí podle X8R od výrobců Elring nebo Reinz. Jejich přesný obsah a referenční čísla jsou uvedeny níže.

KOMPATIBILITA A OMEZENÍ

Celé balení je určeno pro níže uvedené modelové řady s motorem M52TU nebo M54, dvojitým VANOS a odpovídajícími montážními těsněními. Před objednáním zkontrolujte podle VIN a původních dílů zejména shodu těsnění víka ventilů 11129070990 a ostatních referencí v tabulce.

Sada není určena pro jednoduchý VANOS ani pro jiné provedení víka ventilů. Neobsahuje celou jednotku VANOS, písty ani další součásti zobrazené pouze na montážních fotografiích.

OBSAH BALENÍ

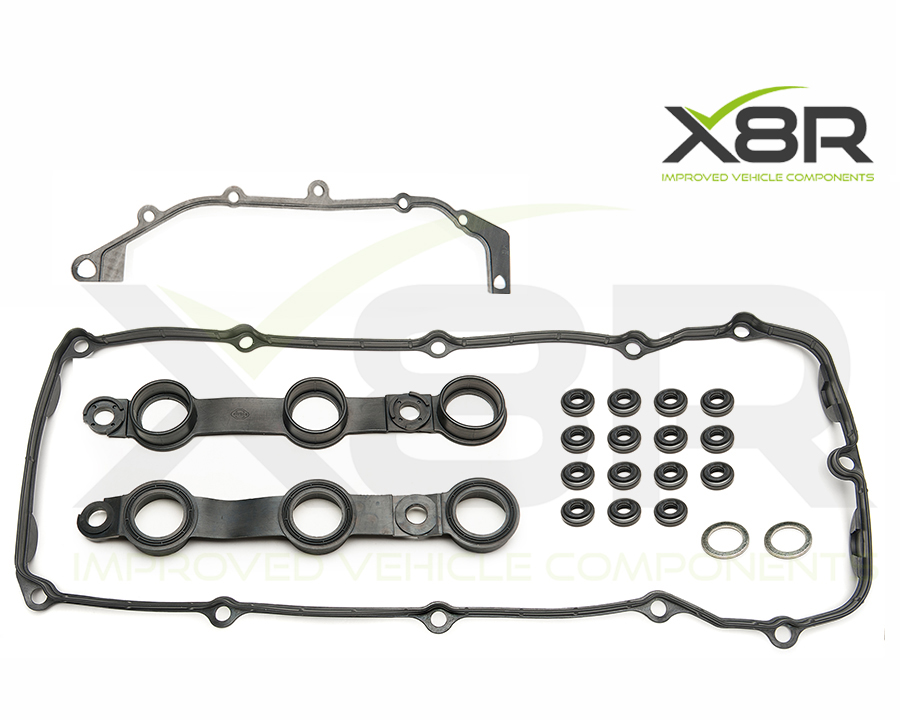

MONTÁŽNÍ TĚSNĚNÍ V BALENÍ

Čísla BMW slouží k identifikaci použití přiložených těsnění. Položka 11121437395 je těsnění pod šrouby víka ventilů; položka 11361433817 utěsňuje spoj jednotky VANOS s hlavou válců.

MONTÁŽ A POUŽITÍ

Opravu lze provést bez vyjmutí motoru z vozidla, vyžaduje však demontáž dílů zpřístupňujících VANOS, sejmutí víka ventilů a vyjmutí samotné jednotky. Pracuje se na studeném motoru. Při rozpojování odvětrávacích hadic je potřeba postupovat opatrně, protože starší plastové součásti mohou být křehké.

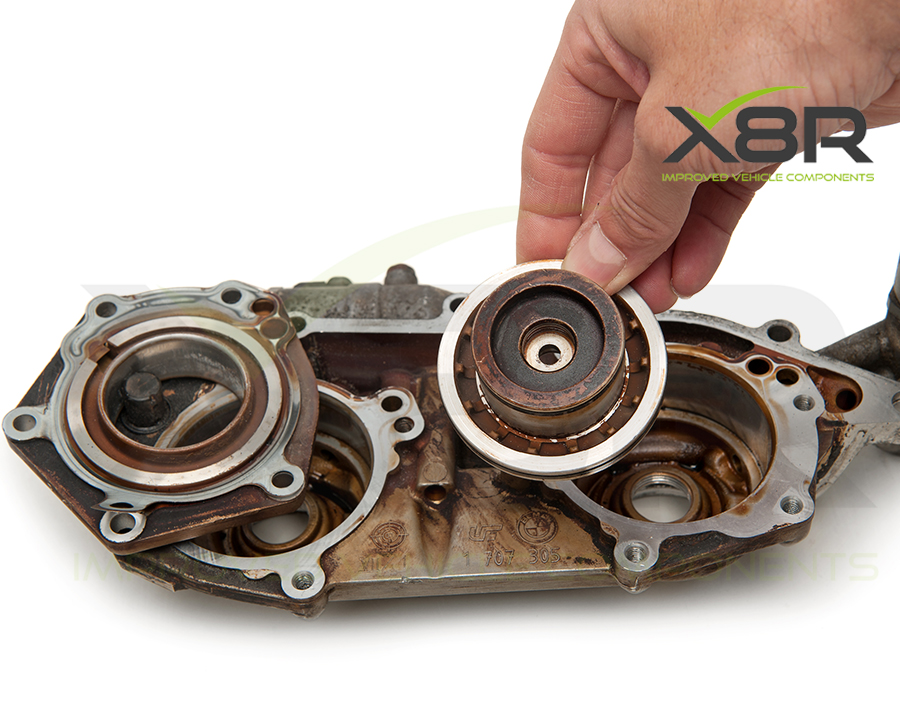

Spojovací šrouby pístů s hlavou Torx T30 mají levý závit: povolují se ve směru hodinových ručiček. Při demontáži je nutné zachovat přiřazení každého pístu k jeho válci a počítat s pružinou pod jedním z vík. Před osazením nových těsnění se kontrolují a čistí drážky a pracovní plochy; nesmějí se poškodit.

Návod k těsněním popisuje nahřátí PTFE kroužků ve vodě, jejich šetrné roztažení a následné vytvarování v naolejovaném válci a víku. Při zpětné montáži se použijí nová doplňková těsnění a přiložený RTV tmel pouze na místech uvedených v návodu. Dodržte předepsané pořadí i utahovací momenty.

Před spuštěním motoru i po zkušební jízdě a vychladnutí zkontrolujte hladinu oleje. Po opravě může být volnoběh přechodně nerovnoměrný kvůli vzduchu v jednotce. X8R uvádí přibližně 400 km městského provozu pro úplné usazení nových těsnění.

Podrobný obrázkový návod v angličtině najdete v souvisejících souborech a montážní video v záložce Videa.

TECHNICKÉ PARAMETRY
