X8R opravná sada dvojitého VANOS se záslepkami a šrouby pro BMW
Kód: X8R0163
Detailní popis produktu
X8R opravná sada dvojitého VANOS se záslepkami a šrouby pro BMW

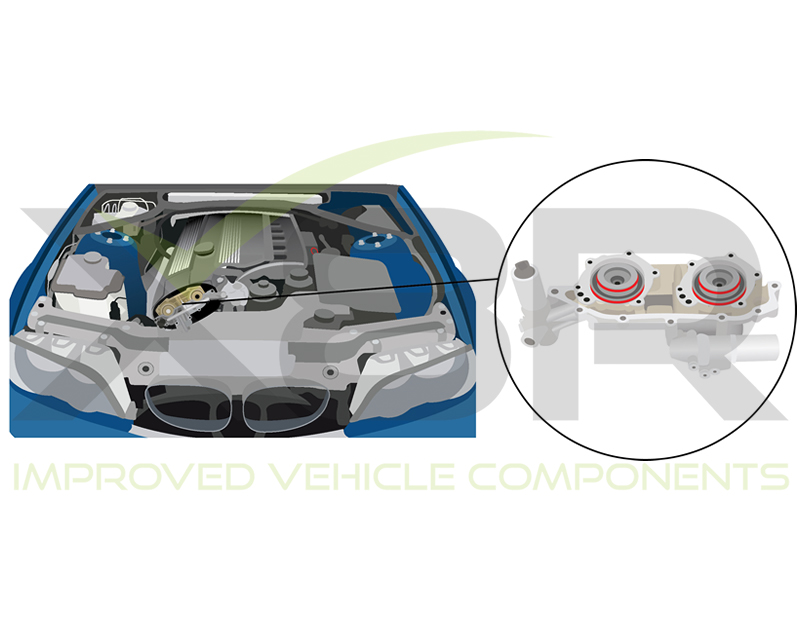

Sada X8R0163 je určená k opravě dvojité jednotky proměnného časování ventilů VANOS u šestiválcových motorů BMW M52TU, M54 a M56. Kromě těsnění obou pístů obsahuje také pár vnitřních těsnění mezi skříní a víky jednotky, dvě plastové záslepky s O-kroužky a dva spojovací šrouby pístů.
X8R0163 je varianta bez jehlových ložisek a kroužků proti chrastění. Pokud oprava vyžaduje také výměnu těchto součástí uložení pístů, obsahuje je rozšířená sada X8R0164.
PŘÍZNAKY ZÁVADY
Opotřebená těsnění VANOS se mohou projevit poklesem výkonu a točivého momentu, zejména v nízkých otáčkách, horší reakcí motoru při zapnuté klimatizaci, hlučnějším volnoběhem a vyšší spotřebou paliva. Mezi další možné příznaky patří obtížné startování za chladu a zhasínání motoru.
Tyto příznaky nejsou samy o sobě potvrzením závady VANOS. Před opravou je potřeba ověřit, zda jejich příčinou skutečně jsou opotřebená těsnění této jednotky.
ZÁVADA A JEJÍ PŘÍČINA
Původní O-kroužky pístů z pryže Buna se vlivem dlouhodobého působení vysokých teplot opotřebovávají a ztrácejí pružnost. Přestávají správně podpírat vnější těsnicí kroužky, zhoršuje se utěsnění pístů a jednotka VANOS pak nemusí pracovat správně.
ŘEŠENÍ X8R

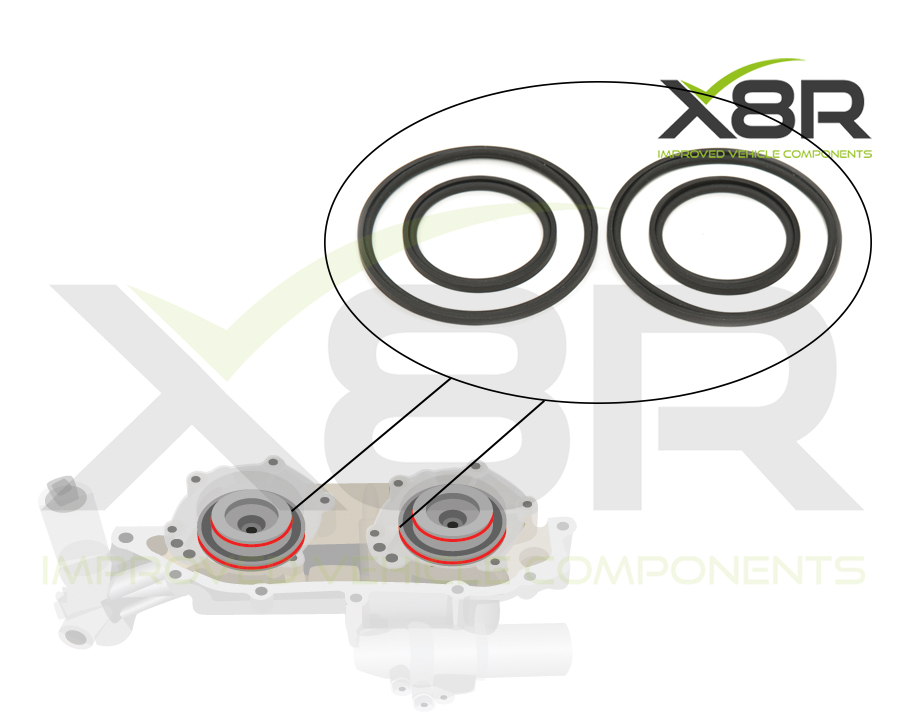

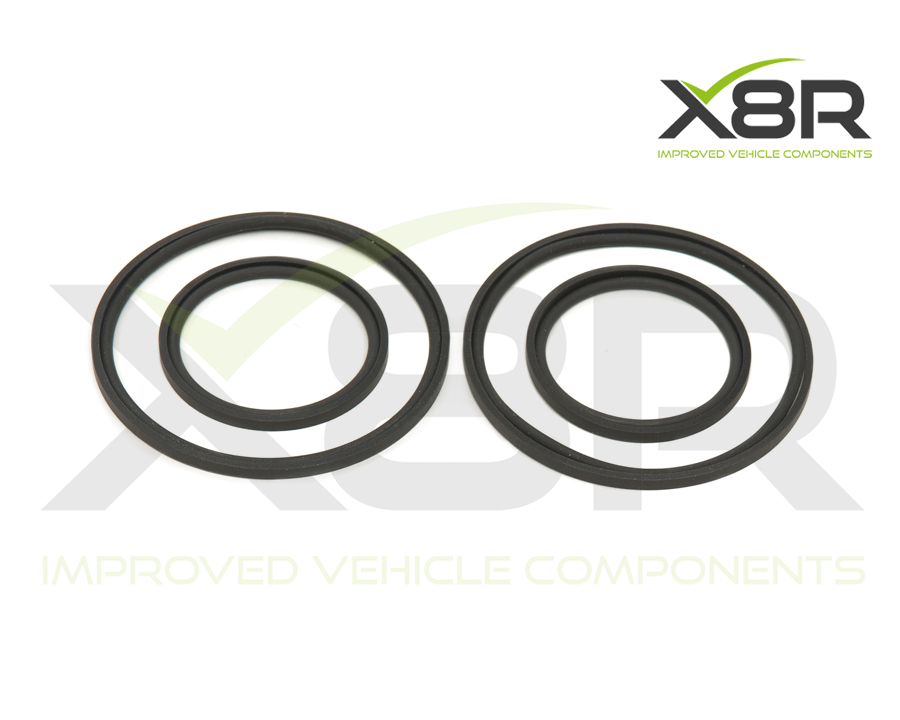

X8R nahrazuje původní těsnicí prvky O-kroužky z Vitonu a vnějšími kroužky z PTFE. Tyto materiály jsou zvolené pro teplotní podmínky uvnitř VANOS. V každé ze dvou drážek pístu pracuje vnitřní pružný O-kroužek společně s vnějším PTFE kroužkem; sada obsahuje odpovídající rozměry pro oba písty.
Výměna opotřebených těsnění obnovuje jejich těsnicí funkci a může odstranit související potíže s chodem motoru. U mechanicky nepoškozené jednotky tak lze opravit její těsnění bez výměny celého VANOS. Součástí jsou i dvě nové plastové záslepky s malými O-kroužky.

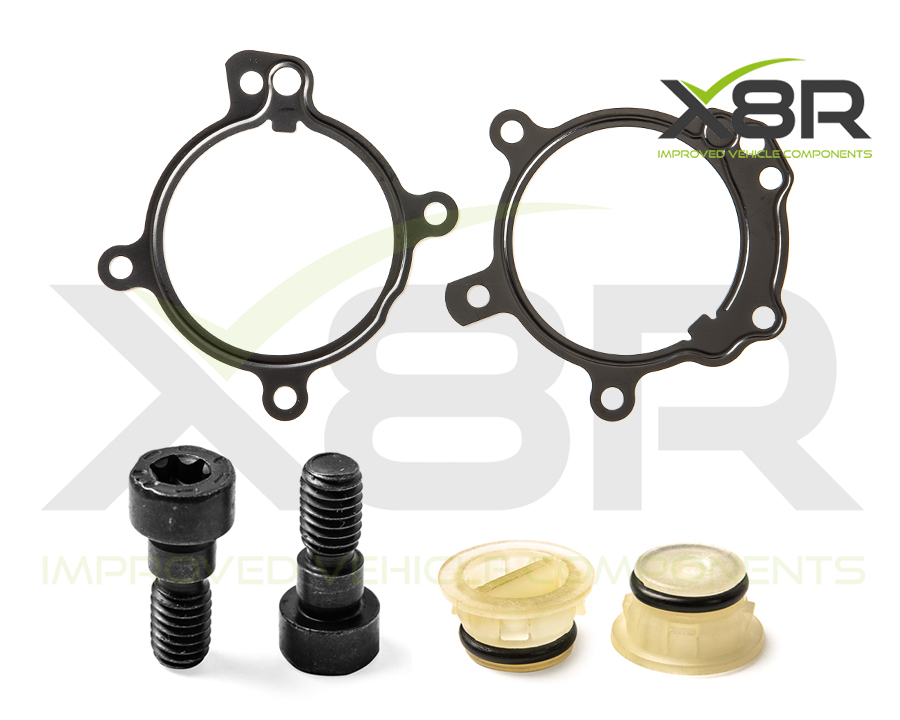

Dvojice vnitřních těsnění se při rozebrání jednotky mění mezi skříní VANOS a přišroubovanými víky. Sada dále obsahuje dva nové spojovací šrouby pístů, devět náhradních šroubů s podložkami a RTV tmel pro předepsaná místa při zpětné montáži víka ventilů.
KOMPATIBILITA A OMEZENÍ
Pouze pro následující modely BMW se šestiválcovým motorem M52TU, M54 nebo M56 a odpovídajícím dvojitým VANOS. Model a rok samy o sobě nestačí; před objednáním zkontrolujte označení motoru a provedení jednotky.
| Model BMW | Generace | Roky |
|---|---|---|
| BMW řada 3 | E46 | 1998–2005 |
| BMW řada 5 | E39 | 1999–2003 |
| BMW řada 5 | E60 | 2003–2005 |
| BMW řada 5 Touring | E61 | 2004–2005 |
| BMW řada 7 | E38 | 1998–2001 |
| BMW řada 7 | E65 / E66 | 2002–2005 |
| BMW Z3 | E36 | 1998–2002 |
| BMW Z4 | E85 | 2002–2005 |
| BMW X3 | E83 | 2003–2006 |
| BMW X5 | E53 | 2000–2006 |
Určení se vztahuje výhradně na uvedené motory. Sada není určená pro jednoduchý VANOS motoru M52 ani pro jiné typy jednotek VANOS. Neobsahuje celou jednotku, písty ani další součásti zobrazené na montážních fotografiích.

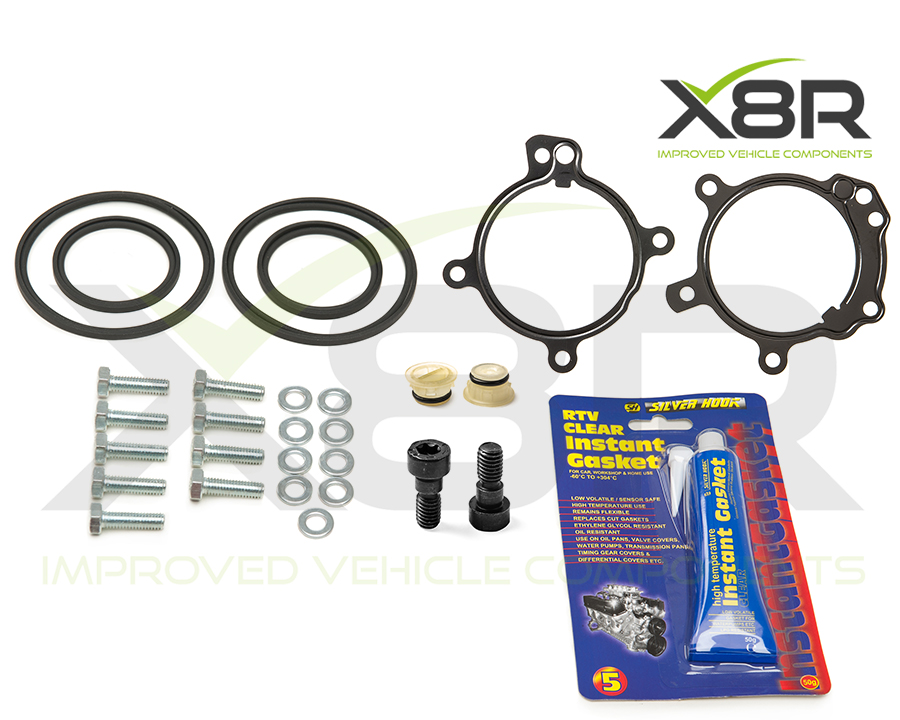

OBSAH BALENÍ
| Množství | Položka |
|---|---|
| 4 ks | Vnitřní O-kroužky pístů z Vitonu – 2 velké a 2 malé |
| 4 ks | Vnější těsnicí kroužky pístů z PTFE – 2 velké a 2 malé |
| 1 ks | RTV tmel pro utěsnění předepsaných míst víka ventilů |
| 9 ks | Náhradní šrouby |
| 9 ks | Podložky k náhradním šroubům |
| 1 pár | Vnitřní těsnění mezi skříní VANOS a víky – 2 kusy |
| 2 ks | Plastové záslepky včetně malých O-kroužků |
| 2 ks | Spojovací šrouby pístů VANOS |
Vnitřní těsnění vík jednotky VANOS jsou součástí této sady. Těsnění víka ventilů motoru a těsnění mezi jednotkou VANOS a hlavou motoru v balení nejsou. Při zpětné montáži se demontovaná těsnění doporučuje vyměnit za nová; tyto doplňkové díly je nutné připravit samostatně podle konkrétního motoru.
MONTÁŽ A POUŽITÍ
Opravu lze provést bez vyjmutí motoru z vozidla, vyžaduje však demontáž dílů zpřístupňujících VANOS, sejmutí víka ventilů a vyjmutí samotné jednotky. Pracuje se na studeném motoru. Při rozpojování odvětrávacích hadic je potřeba postupovat opatrně, protože starší plastové součásti mohou být křehké.

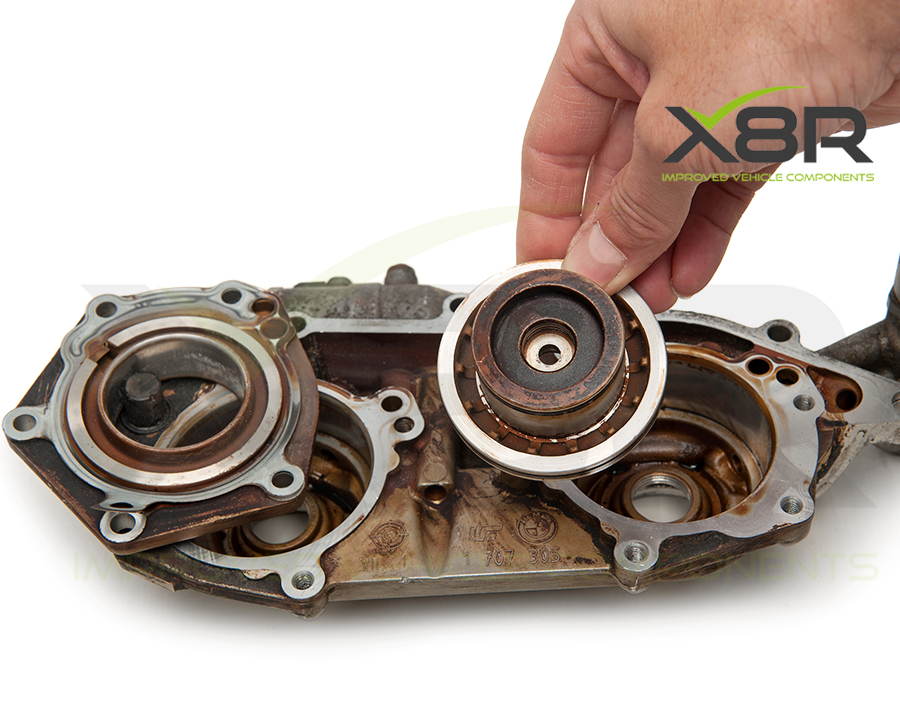

Spojovací šrouby pístů s hlavou Torx T30 mají levý závit: povolují se ve směru hodinových ručiček. Při demontáži je nutné zachovat přiřazení každého pístu k jeho válci a počítat s pružinou pod jedním z vík. Před osazením nových těsnění se kontrolují a čistí drážky a pracovní plochy; nesmějí se poškodit.
Návod k těsněním popisuje nahřátí PTFE kroužků ve vodě, jejich šetrné roztažení a následné vytvarování v naolejovaném válci a víku. Při zpětné montáži se použijí nová doplňková těsnění a přiložený RTV tmel pouze na místech uvedených v návodu. Dodržte předepsané pořadí i utahovací momenty.
Před spuštěním motoru i po zkušební jízdě a vychladnutí zkontrolujte hladinu oleje. Po opravě může být volnoběh přechodně nerovnoměrný kvůli vzduchu v jednotce. X8R uvádí přibližně 400 km městského provozu pro úplné usazení nových těsnění.
Podrobný obrázkový návod v angličtině najdete v souvisejících souborech a montážní video v záložce Videa.
TECHNICKÉ PARAMETRY
| Parametr | Provedení |
|---|---|
| Výrobce | X8R |
| Kód sady | X8R0163 |
| Jednotka | Dvojitý VANOS |
| Motory | BMW M52TU, M54, M56 |
| Těsnění pístů | Viton a PTFE |
| Rozsah opravy | Těsnění obou pístů a vík, záslepky a spojovací šrouby |
| Záruka | 2 roky |
Doplňkové parametry
| Kategorie: | X8R – opravné sady VANOS pro BMW |
|---|---|
| Záruka: | 2 roky |
| EAN: | 0713440921827 |
| Výrobce vozidla: | BMW |
| Model vozidla: | BMW řada 3, BMW řada 5, BMW řada 7, BMW Z3, BMW Z4, BMW X3, BMW X5 |
| Produkt: | Opravná sada VANOS |
| Rok výroby: | 2004, 2005, 2006, 2000, 2001, 2002, 2003, 1999, 1998 |
| Motorizace: | M52TU, M54, M56 |
| Specifikace vozidla: | E83, E53, E46, E85, E39, E60, E61, E38, E65, E66, E36 |
| Kód výrobce: | X8R0163 |
| Provedení: | Dvojitý VANOS |
| Materiál těsnění pístů: | Viton / PTFE |
