X8R opravná sada zpětného ventilu kompresoru Hitachi pro Land Rover

X8R opravná sada zpětného ventilu kompresoru Hitachi pro Land Rover

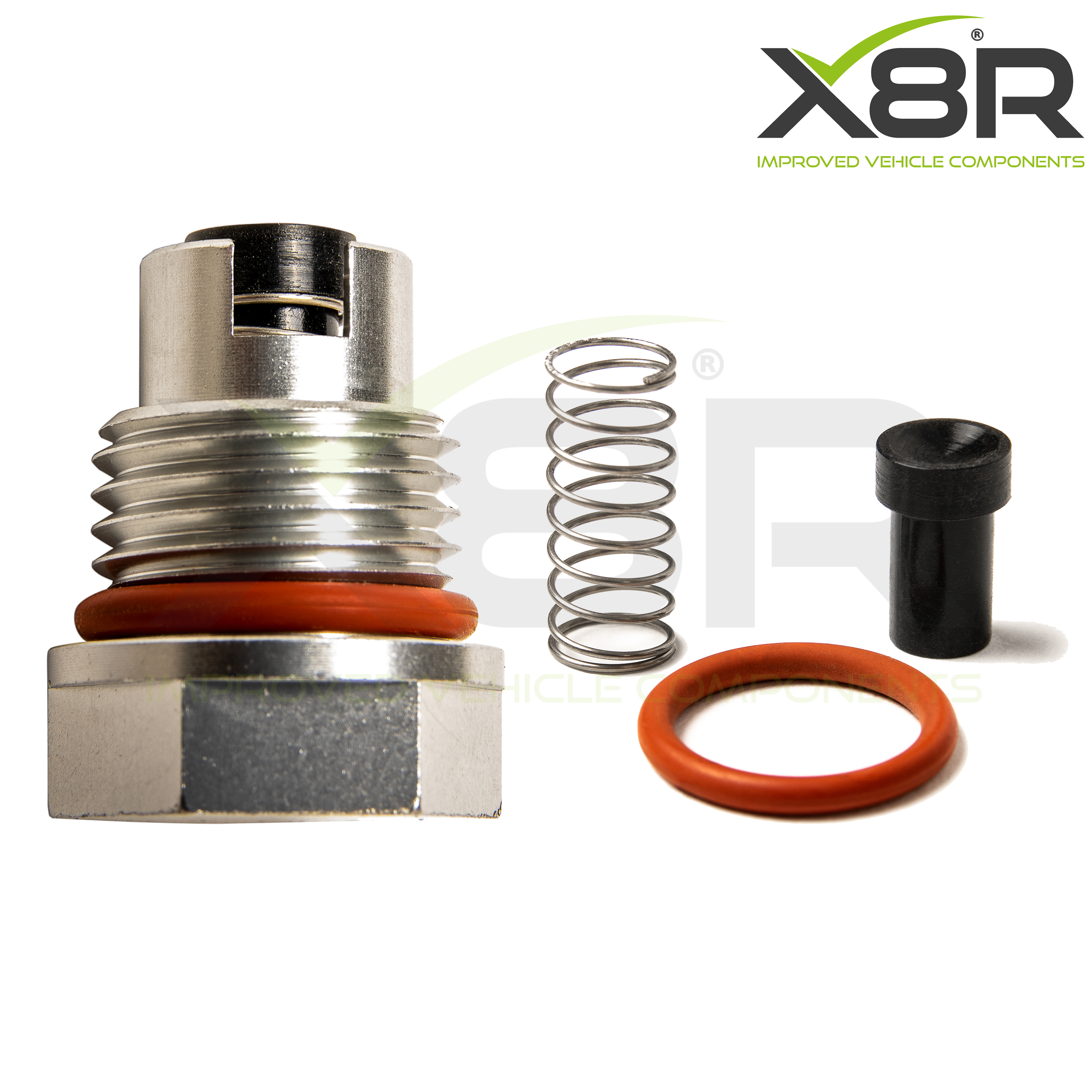

Sada X8R0230 slouží k opravě zpětného ventilu původního kompresoru vzduchového pérování Hitachi. Obsahuje všechny čtyři součásti tohoto ventilu: náhradní šroub, pružinu, pístek a O-kroužek. Je určená pro vybrané vozy Land Rover a Range Rover vybavené odpovídajícím kompresorem.

Příznaky závady

Vzduchové pérování může vozidlo zvedat pomalu, hlučně nebo se nemusí zvednout vůbec. Může se rozsvítit oranžová kontrolka EAS a objevit hlášení o dostupnosti pouze normální jízdní výšky, příliš pomalém nárůstu tlaku nebo o tom, že tlak při odvětrávání neklesá. V diagnostice se mohou objevit kódy C1A20, C1A20-64 nebo C1A13-64.

Tyto příznaky mohou mít více příčin a samy o sobě nepotvrzují závadu zpětného ventilu. Před opravou je potřeba zjistit příčinu potíží a ověřit skutečně namontovaný typ kompresoru.

Závada a její příčina

Snížený výkon kompresoru může souviset s opotřebeným pístním těsněním a vodicím kroužkem, zanesenými filtry nebo nasycenou vysoušecí náplní. Kompresor pak dodává méně vzduchu, zvedání vozidla trvá déle a systém může vyhlásit poruchu. U původního víka vysoušeče mohou také vznikat praskliny kolem spojek vzduchového vedení, kterými uniká vzduch.

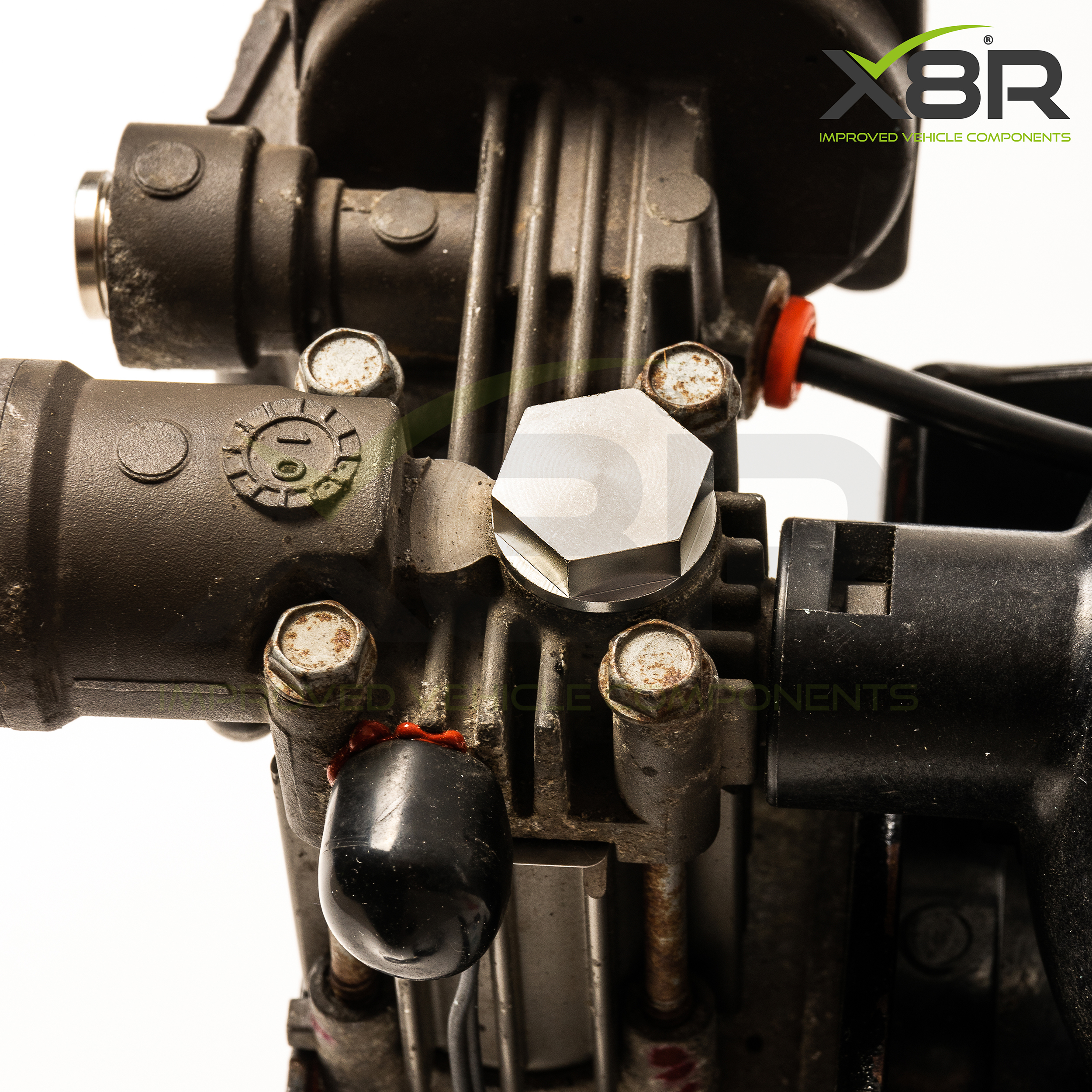

Dalším místem závady může být zpětný ventil, označovaný také jako výtlačný ventil. Jeho pístek se může opotřebovat a přestat těsnit, což způsobuje vnitřní únik vzduchu v kompresoru. Při demontáži se může poškodit šroub ventilu a malé součásti se mohou ztratit nebo poškodit během renovace.

Řešení X8R

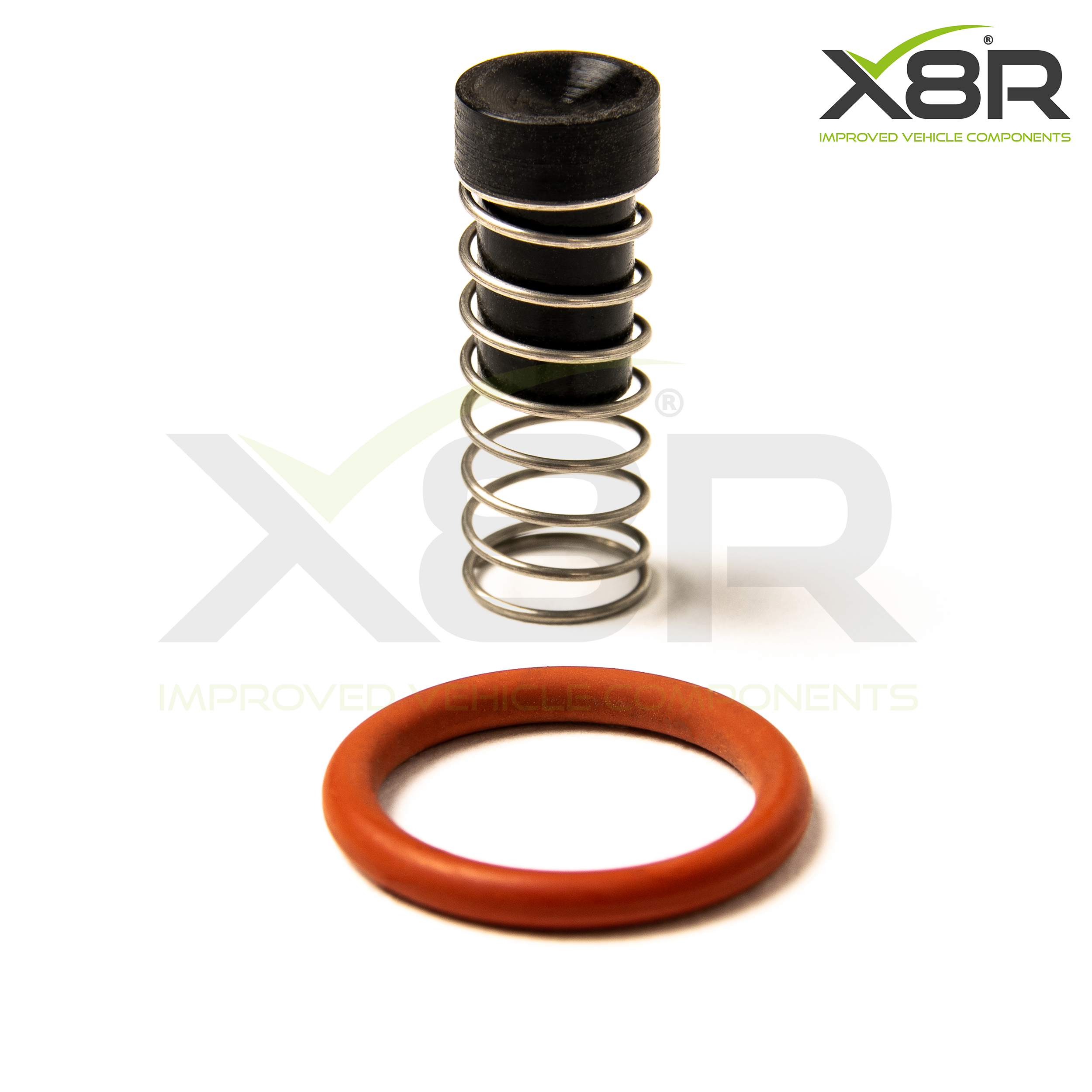

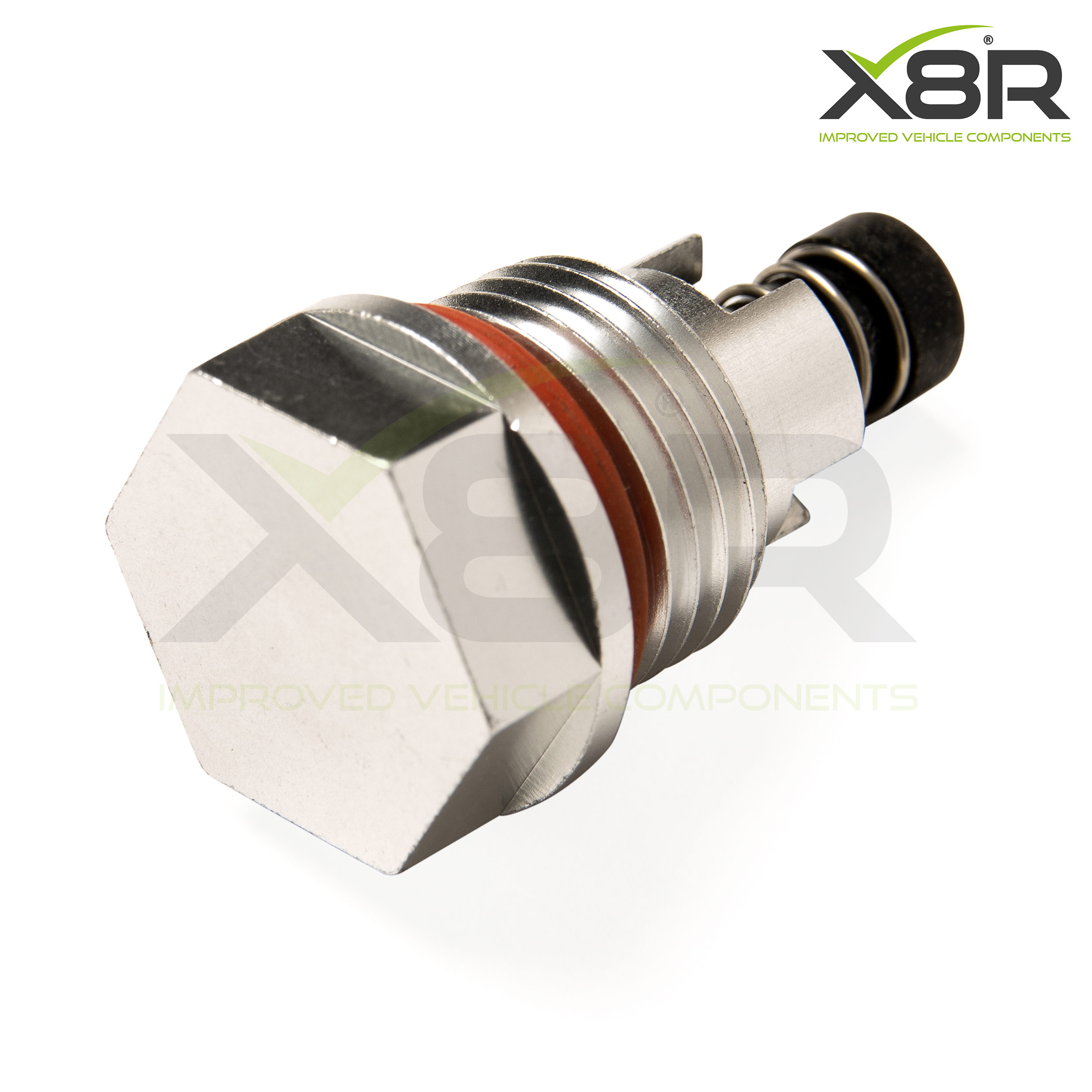

Opravná sada X8R nahrazuje součásti zpětného ventilu poškozené opotřebením nebo při demontáži. Šroub, pružina, pístek a O-kroužek jsou podle výrobce přímými náhradami původních dílů. Sadu lze využít samostatně při opravě ventilu nebo jako součást širší renovace kompresoru.

Tato sada řeší pouze zpětný ventil. Neobsahuje pístní těsnění kompresoru, vodicí kroužek, filtry, vysoušecí náplň ani víko vysoušeče. Pokud je příčinou potíží jiná část kompresoru, je nutná odpovídající oprava této části.

Kompatibilita a omezení

Rozhodující je typ kompresoru skutečně namontovaného ve vozidle. Samotný model a rok výroby nestačí: kompresor mohl být v minulosti vyměněn. Sada není určená pro kompresor AMK ani jiné odlišné provedení. Před objednáním porovnejte kompresor s vyobrazeným typem Hitachi a ověřte jeho označení.

Referenční číslo dílu

Objednací kód této sady je X8R0230. Opravná sada zpětného ventilu nenahrazuje celý kompresor.

Obsah balení

Montáž a použití

Součásti se montují místo odpovídajících dílů zpětného ventilu kompresoru Hitachi. Při demontáži uchovejte malé díly ventilu a před sestavením zkontrolujte jejich stav. Pro přístup ke kompresoru a jeho demontáž postupujte podle servisních pokynů pro konkrétní vozidlo.

Výrobce u této sady přikládá dva obecné návody a dvě videa k servisu kompresoru Hitachi: výměnu pístního těsnění a servis vysoušeče. Jsou dostupné v záložkách Návody a soubory a Videa, v angličtině. Ukazují širší rozsah renovace a také díly, které nejsou součástí sady X8R0230.

Technické parametry
