X8R záslepky pro kontrolu těsnosti kompresoru Hitachi – 2 ks

X8R záslepky pro kontrolu těsnosti kompresoru Hitachi – 2 ks

Sada X8R0231 obsahuje dvě záslepky víka vysoušeče pro původní kompresor vzduchového pérování Hitachi. Jde o servisní pomůcku pro kontrolu úniků vzduchu při opravě demontovaného kompresoru na pracovním stole.

Příznaky závady

Vzduchové pérování může vozidlo zvedat pomalu, hlučně nebo se nemusí zvednout vůbec. Může se rozsvítit oranžová kontrolka EAS a objevit hlášení o dostupnosti pouze normální jízdní výšky, příliš pomalém nárůstu tlaku nebo o tom, že tlak při odvětrávání neklesá. V diagnostice se mohou objevit kódy C1A20, C1A20-64 nebo C1A13-64.

Tyto projevy mohou mít více příčin. Samy o sobě nepotvrzují netěsnost kompresoru ani neurčují konkrétní vadný díl; před opravou je potřeba zjistit příčinu potíží a ověřit skutečně namontovaný typ kompresoru.

Závada a její příčina

Výkon kompresoru může snižovat opotřebené pístní těsnění a vodicí kroužek, zanesené filtry nebo nasycená vysoušecí náplň. Kompresor pak dodává méně vzduchu, zvedání vozidla trvá déle a systém může vyhlásit poruchu.

U původního víka vysoušeče mohou vznikat praskliny kolem spojek vzduchového vedení. Unikající vzduch dále omezuje výkon sestavy. Při renovaci kompresoru lze pomocí této sady záslepek provést kontrolu a vyhledat místa úniku.

Řešení X8R

Záslepky se při servisní zkoušce osadí do víka demontovaného kompresoru Hitachi. Po připojení kompresoru k napájení lze na kontrolovaná místa nanést kapalinu pro vyhledávání netěsností a sledovat, zda vzduch neuniká například kolem víka, těsnění nebo O-kroužků.

Pomůcka usnadňuje lokalizaci úniku a může zkrátit hledání příčiny závady. Samotné záslepky neopravují prasklé víko, opotřebené pístní těsnění ani zanesený vysoušeč; následná oprava se řídí zjištěnou závadou.

Kompatibilita a omezení

Sada je určena pouze pro původní kompresor Hitachi vyobrazený níže. Pokud byl ve vozidle vyměněn za AMK nebo jiný odlišný typ, záslepky pro něj nejsou určeny. Samotný model a rok výroby vozidla kompatibilitu nepotvrzují.

Před objednáním porovnejte označení a tvar skutečně namontovaného kompresoru i připojení jeho víka. Při nejasnosti doplňte ověření podle VIN a historie výměn kompresoru.

Identifikace kompresoru

Záslepky nejsou náhradou celé kompresorové sestavy. Číslo novější náhradní sestavy nelze automaticky použít jako potvrzení vhodnosti jednotlivých servisních pomůcek.

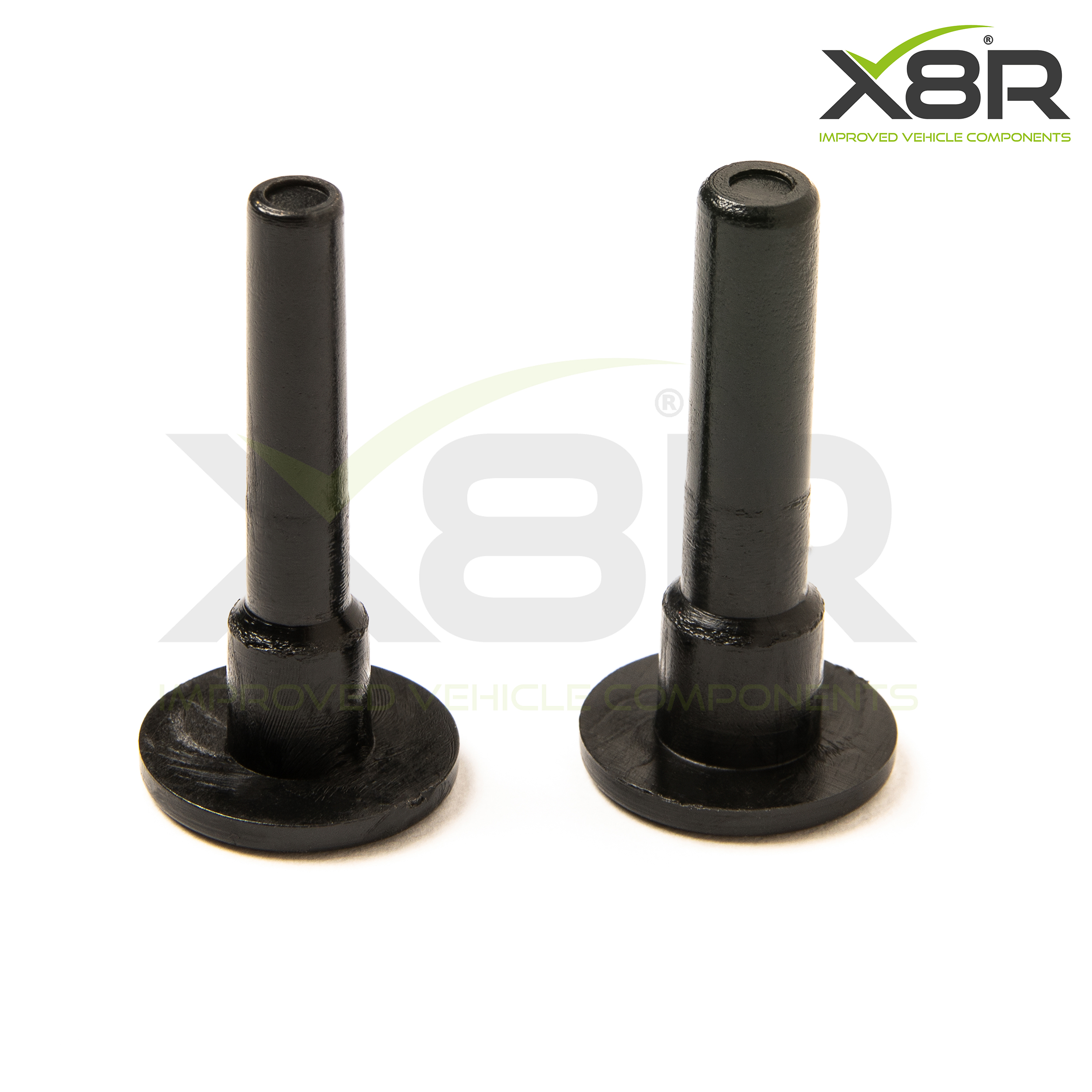

Obsah balení

Balení obsahuje pouze dvě záslepky. Kompresor, víko vysoušeče, napájecí zdroj, kapalina pro vyhledávání netěsností ani opravárenské díly nejsou součástí sady.

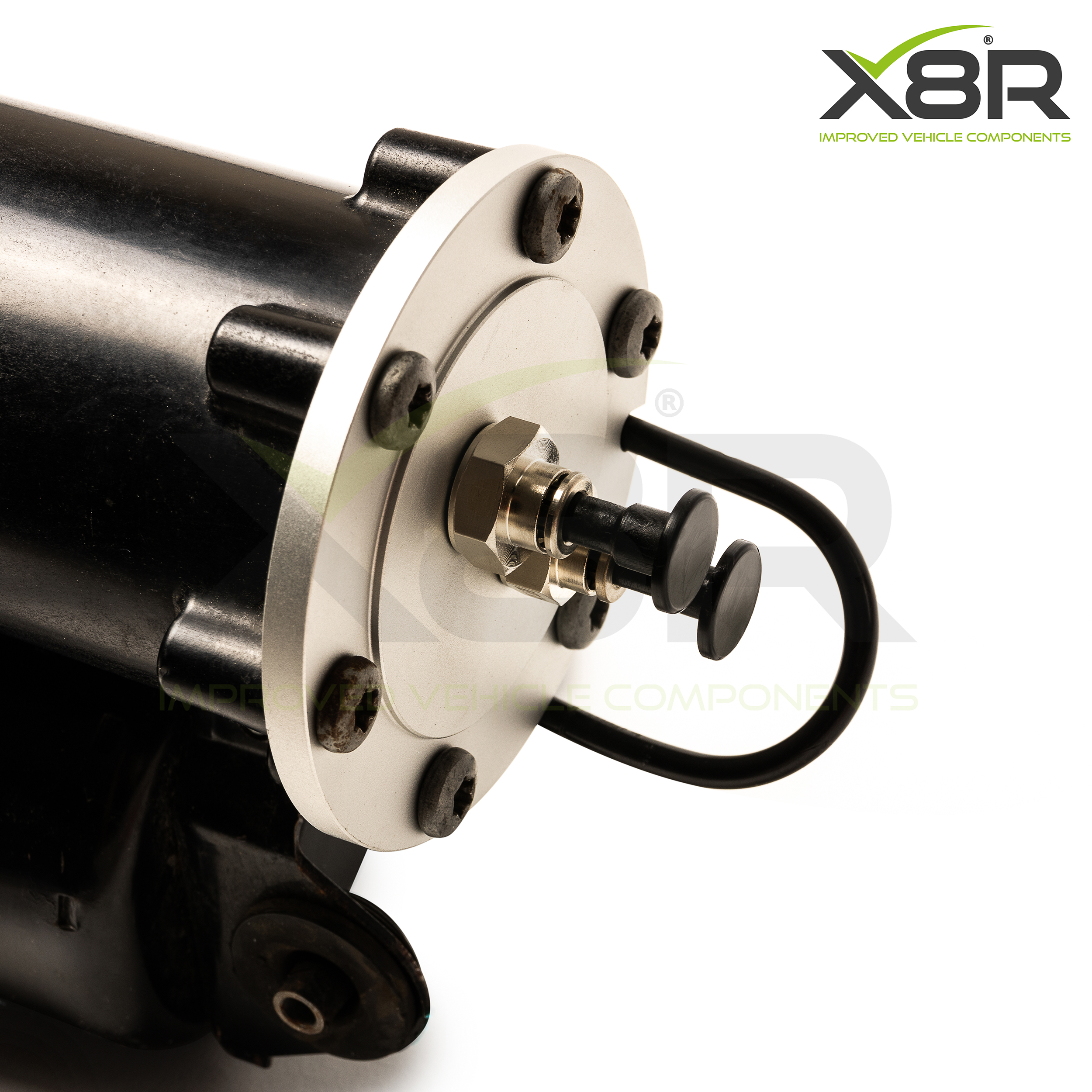

Montáž a použití

Záslepky osazujte do víka kompresoru odpojeného od vozidla a umístěného na pracovním stole. Následně se při zkoušce kompresor připojí k napájení a pomocí kapaliny pro vyhledávání netěsností se zkontrolují jednotlivé části sestavy, zejména víko, těsnění a O-kroužky.

Dva obecné servisní návody X8R pro pístní těsnění a vysoušeč najdete v záložce Návody a soubory. Stejné části opravy ukazují dvě videa v záložce Videa. Dokumentace i videa jsou v angličtině a popisují širší servis kompresoru; všechny zobrazované díly nejsou součástí sady X8R0231.

Technické parametry
