X8R opravná sada kompresoru Hitachi s víkem pro Land Rover

X8R opravná sada kompresoru Hitachi s víkem pro Land Rover

Opravná sada X8R0044 je určena pro původní kompresor vzduchového pérování Hitachi. Umožňuje vyměnit opotřebená těsnění pístu a vysoušeče, zanesené filtry a vysoušecí náplň i netěsné víko vysoušeče. Součástí jsou také dva přípravky pro práci s pístem.

Příznaky závady

Vzduchové pérování může zvedat vozidlo pomalu, hlučně nebo se nemusí zvednout vůbec. Dalším projevem bývá oranžová kontrolka pérování a hlášení o dostupnosti pouze normální jízdní výšky, příliš pomalém nárůstu tlaku nebo o tom, že tlak při odvětrávání neklesá.

V diagnostice se mohou objevit kódy C1A20, C1A20-64 nebo C1A1364. Tyto příznaky samy o sobě nepotvrzují závadu těsnění či vysoušeče; před opravou je potřeba ověřit příčinu a typ namontovaného kompresoru.

Závada a její příčina

Jednou z příčin sníženého výkonu kompresoru bývá opotřebení pístního těsnicího kroužku a vodicího kroužku. Současně mohou být zanesené filtry a nasycená vysoušecí náplň ve vysoušeči. Kompresor pak dodává méně vzduchu, zvedání vozidla trvá déle a systém může vyhlásit poruchu.

U původního víka vysoušeče mohou vznikat praskliny kolem spojek vzduchového vedení. Unikající vzduch dále snižuje výkon sestavy a může vyvolat stejné potíže.

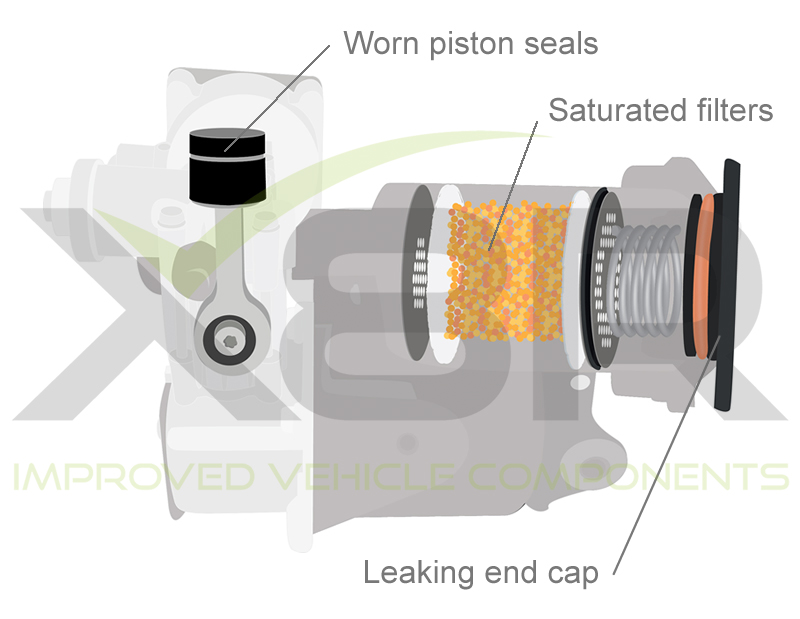

Schéma označuje opotřebená těsnění pístu, nasycené filtry a netěsné víko vysoušeče.

Řešení X8R

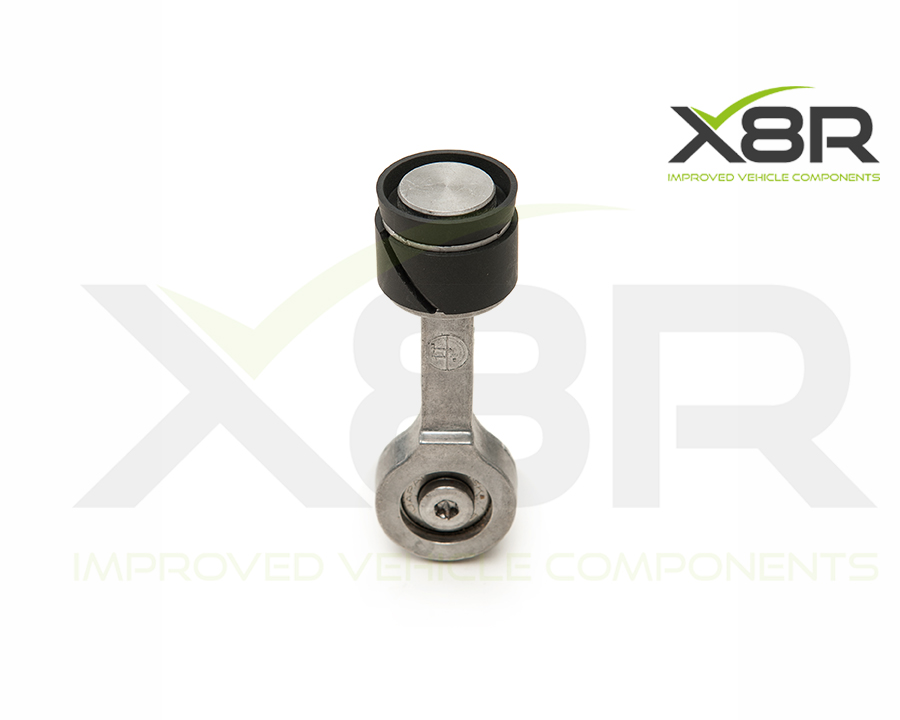

Sada obsahuje nový pístní těsnicí kroužek a vodicí kroužek. X8R používá upravené provedení a materiály s přesnými výrobními tolerancemi, aby obnovil těsnost a výkon opotřebené části kompresoru. Dva dodané přípravky usnadňují vyjmutí a přidržení pístu při výměně těsnění.

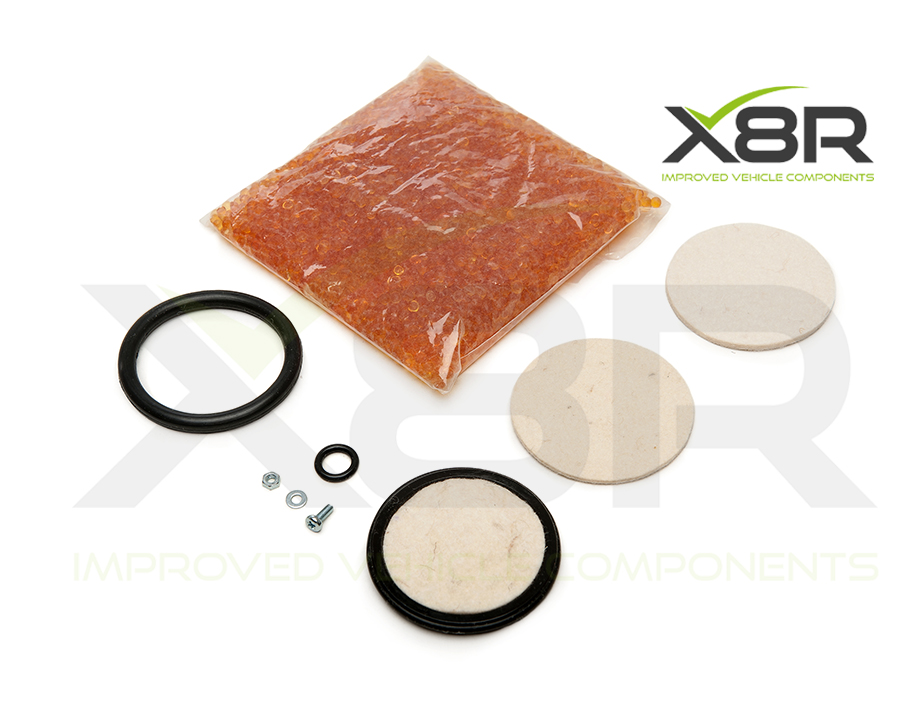

Servisní část vysoušeče obsahuje náhradní plstěné filtry a vysoušecí granulát. Umožňuje obnovit filtrační a vysoušecí náplň, jejíž zanesení nebo nasycení omezuje funkci kompresoru. Součástí jsou také držák filtru, spojovací materiál a příslušná těsnění.

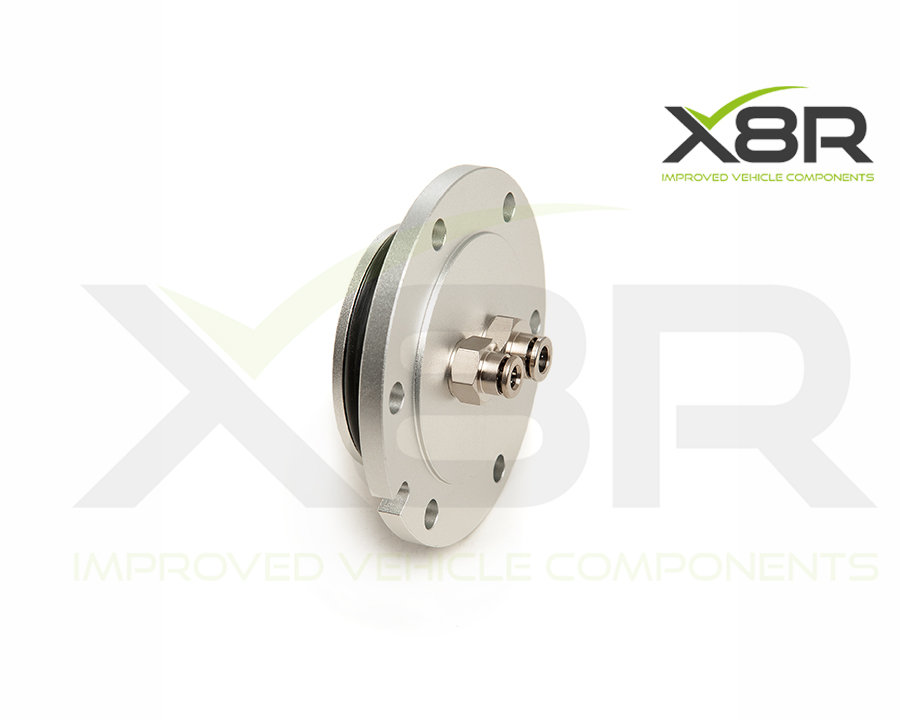

Původní víko vysoušeče nahrazuje díl vyrobený z hliníkového polotovaru. Je vybaven kovovými upínacími spojkami vzduchového vedení a těsněním Viton mezi víkem a nádobou vysoušeče. Jde o přímou náhradu původního víka pro odpovídající kompresor Hitachi.

Kompatibilita a omezení

Sada opravuje pouze původní kompresor Hitachi zobrazený níže. Samotný model, rok výroby ani původní číslo sestavy nezaručují vhodnost: během provozu mohl být kompresor vyměněn za jiný typ. Pokud je ve vozidle kompresor AMK nebo jiná odlišná konstrukce, tato sada pro něj není určena.

Před objednáním porovnejte skutečně namontovaný kompresor, jeho označení a tvar s fotografií. Při nejasnosti doplňte ověření podle VIN a historie výměn. Roky v přehledu neznamenají, že všechny vozy daného období používají kompresor Hitachi.

Vyobrazený kompresor slouží k identifikaci a není součástí dodávky.

Identifikace kompresoru

Opravná sada není náhradou celé kompresorové sestavy. Čísla novějších náhradních sestav nelze automaticky použít jako potvrzení kompatibility jednotlivých opravárenských dílů.

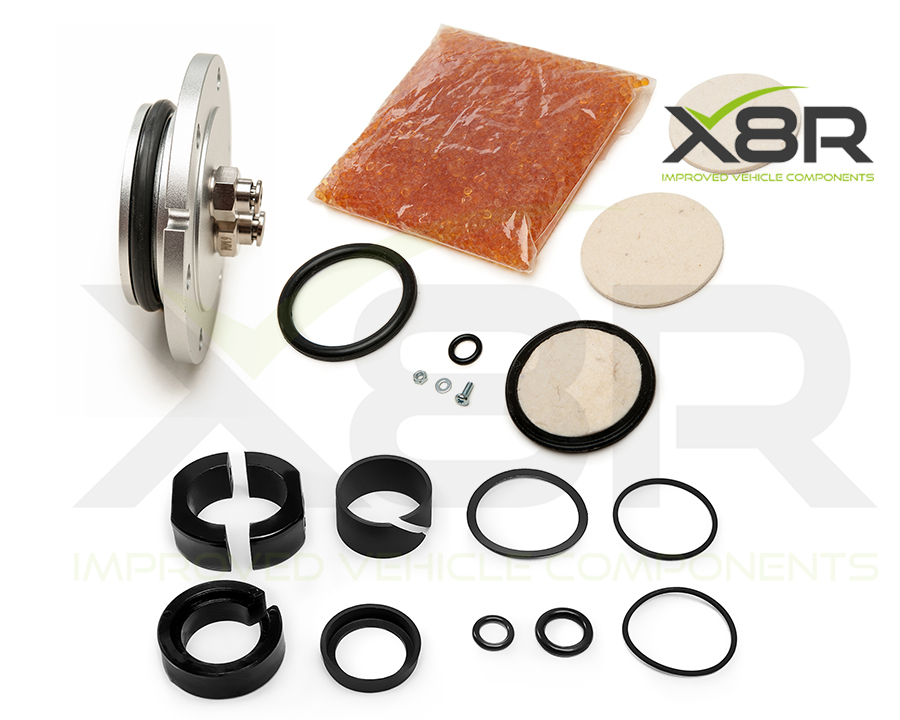

Obsah balení

Montáž a použití

Postup výměny pístního těsnění a postup opravy vysoušeče jsou zpracované v samostatných návodech X8R. Dva PDF návody najdete v záložce Návody a soubory a dvě montážní videa v záložce Videa. Dokumentace i videa jsou v angličtině.

Při rozebírání hlavy kompresoru zachovejte pořadí šroubů a orientaci vnitřního těsnění. Chraňte vodič teplotního snímače a pracujte opatrně s měkkými závity v hlavě. Dodané přípravky slouží k zajištění pístu při demontáži a k jeho přidržení při výměně těsnění.

Víko vysoušeče je přitlačované pružinou; při otevření je potřeba kontrolovat její uložení a orientaci. Při obnově filtru se podle návodu používají původní kovové části filtru. Nový filtr a obvodové těsnění musejí být správně usazené, aby vzduch neprocházel kolem filtru. Po sestavení ověřte funkci a těsnost opraveného kompresoru.
