X8R sada těsnění a filtrů kompresoru Hitachi pro Land Rover

X8R sada těsnění a filtrů kompresoru Hitachi pro Land Rover

Opravná sada X8R0046 je určena pro původní kompresor vzduchového pérování Hitachi. Spojuje díly pro obnovu těsnění pístu se servisní sadou vysoušeče: obsahuje těsnicí a vodicí kroužek, O-kroužky, filtry, vysoušecí granulát a dva přípravky usnadňující výměnu pístního těsnění.

Jde o provedení bez nového víka vysoušeče a bez relé. Sada není určena pro kompresory AMK a nenahrazuje celý kompresor.

Příznaky závady

Vzduchové pérování může zvedat vozidlo pomalu, hlučně nebo se nemusí zvednout vůbec. Dalším projevem bývá oranžová kontrolka systému EAS a hlášení o dostupnosti pouze normální jízdní výšky, příliš pomalém nárůstu tlaku nebo o tom, že tlak při odvětrávání neklesá.

V diagnostice se mohou objevit kódy C1A20, C1A20-64 nebo C1A1364. Tyto příznaky samy o sobě nepotvrzují závadu kompresoru; před opravou je potřeba ověřit příčinu a jeho skutečně namontovaný typ.

Závada a její příčina

Jednou z příčin sníženého výkonu kompresoru bývá opotřebení pístního těsnicího kroužku a vodicího kroužku. Současně mohou být zanesené filtry a nasycená vysoušecí náplň ve vysoušeči. Kompresor pak dodává méně vzduchu, zvedání vozidla trvá déle a systém může vyhlásit poruchu.

Schéma ukazuje opotřebená těsnění pístu, nasycené filtry a možné netěsné víko vysoušeče. Sada obsahuje těsnění víka, nikoli nové víko; pokud je samotné víko poškozené nebo prasklé, vyžaduje samostatnou výměnu.

Řešení X8R

Sada obsahuje nový pístní těsnicí kroužek a vodicí kroužek. X8R používá upravené provedení a materiály s přesnými výrobními tolerancemi, aby obnovil těsnost a výkon opotřebené části kompresoru. Dva dodané přípravky usnadňují vyjmutí a přidržení pístu při výměně těsnění.

Těsnění a vodicí kroužek jsou zobrazené na původním pístu jako ukázka montáže. Samotný píst není součástí sady.

Servisní část vysoušeče umožňuje vyměnit všechny filtrační prvky a vysoušecí granulát, jejichž zanesení nebo nasycení omezuje funkci kompresoru. Součástí jsou tři plstěné filtry, držák filtru, upevňovací prvky a těsnění.

Dodané O-kroužky Viton slouží k obnově těsnosti spojek vzduchového vedení, vložky válce, víka vysoušeče a spoje mezi vysoušečem a kompresorem. Výměna opotřebených těsnění pomáhá odstranit úniky vzduchu v těchto místech.

Kompatibilita a omezení

Sada opravuje pouze původní kompresor Hitachi zobrazený níže. Samotný model a rok výroby nezaručují vhodnost: během provozu mohl být kompresor vyměněn za jiný typ. Pro kompresor AMK ani jinou odlišnou konstrukci není tato sada určena.

Před objednáním porovnejte skutečně namontovaný kompresor, jeho označení a tvar s fotografií. Při nejasnosti doplňte ověření podle VIN a historie výměn. Uvedená období neznamenají, že všechny vozy daného roku používají kompresor Hitachi.

Vyobrazený kompresor slouží k identifikaci a není součástí dodávky. Totéž platí pro kompletní píst a části kompresoru zobrazené na montážních fotografiích.

Identifikace kompresoru

Opravná sada není náhradou celé kompresorové sestavy. Čísla novějších náhradních sestav nelze automaticky použít jako potvrzení kompatibility jednotlivých opravárenských dílů.

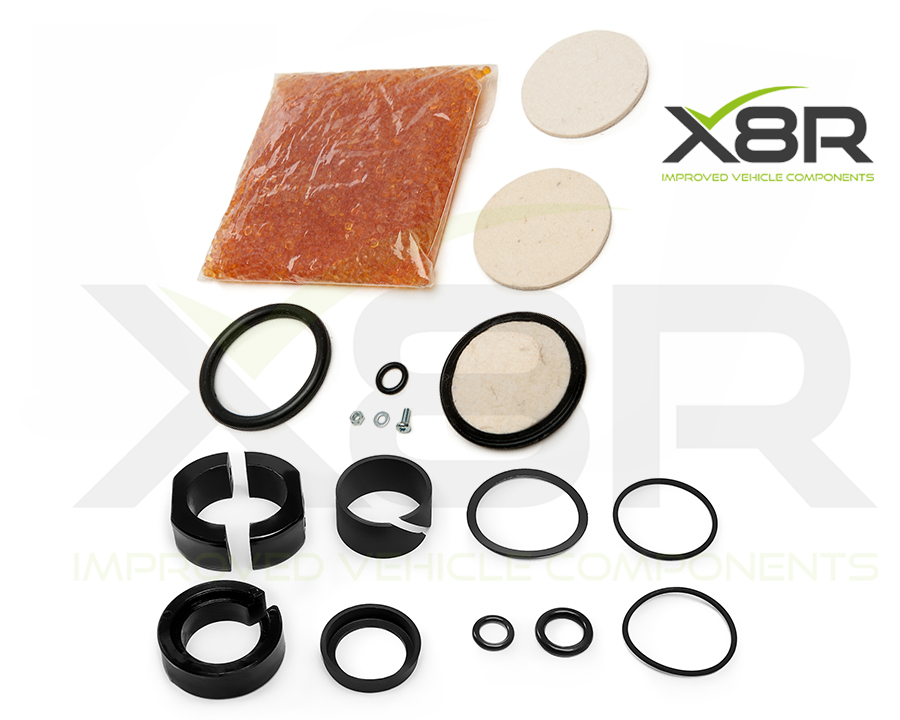

Obsah balení

Nové víko vysoušeče ani relé nejsou součástí sady X8R0046. Pokud je poškozené i víko, lze použít odpovídající samostatné náhradní víko nebo sadu, která ho obsahuje. Rozšířené sady X8R0044 s víkem a X8R0229 s víkem, relé a dalšími díly najdete mezi podobnými produkty.

Montáž a použití

Postup výměny pístního těsnění a postup opravy filtrů a vysoušecí náplně jsou zpracované v samostatných návodech X8R. Dva PDF návody najdete v záložce Návody a soubory a dvě montážní videa v záložce Videa. Dokumentace i videa jsou v angličtině.

Při rozebírání hlavy kompresoru zachovejte pořadí šroubů a orientaci vnitřního těsnění. Chraňte vodič teplotního snímače a pracujte opatrně s měkkými závity v hlavě. Dodané přípravky slouží k zajištění pístu při demontáži a k jeho přidržení při výměně těsnění.

Víko vysoušeče je přitlačované pružinou; při otevření je potřeba kontrolovat její uložení a orientaci. Při obnově filtru se podle návodu používají původní kovové části filtru. Nový filtr a obvodové těsnění musejí být správně usazené, aby vzduch neprocházel kolem filtru. Po sestavení ověřte funkci a těsnost opraveného kompresoru.
