X8R opravná sada kompresoru Hitachi s víkem a relé pro Land Rover

X8R opravná sada kompresoru Hitachi s víkem a relé pro Land Rover

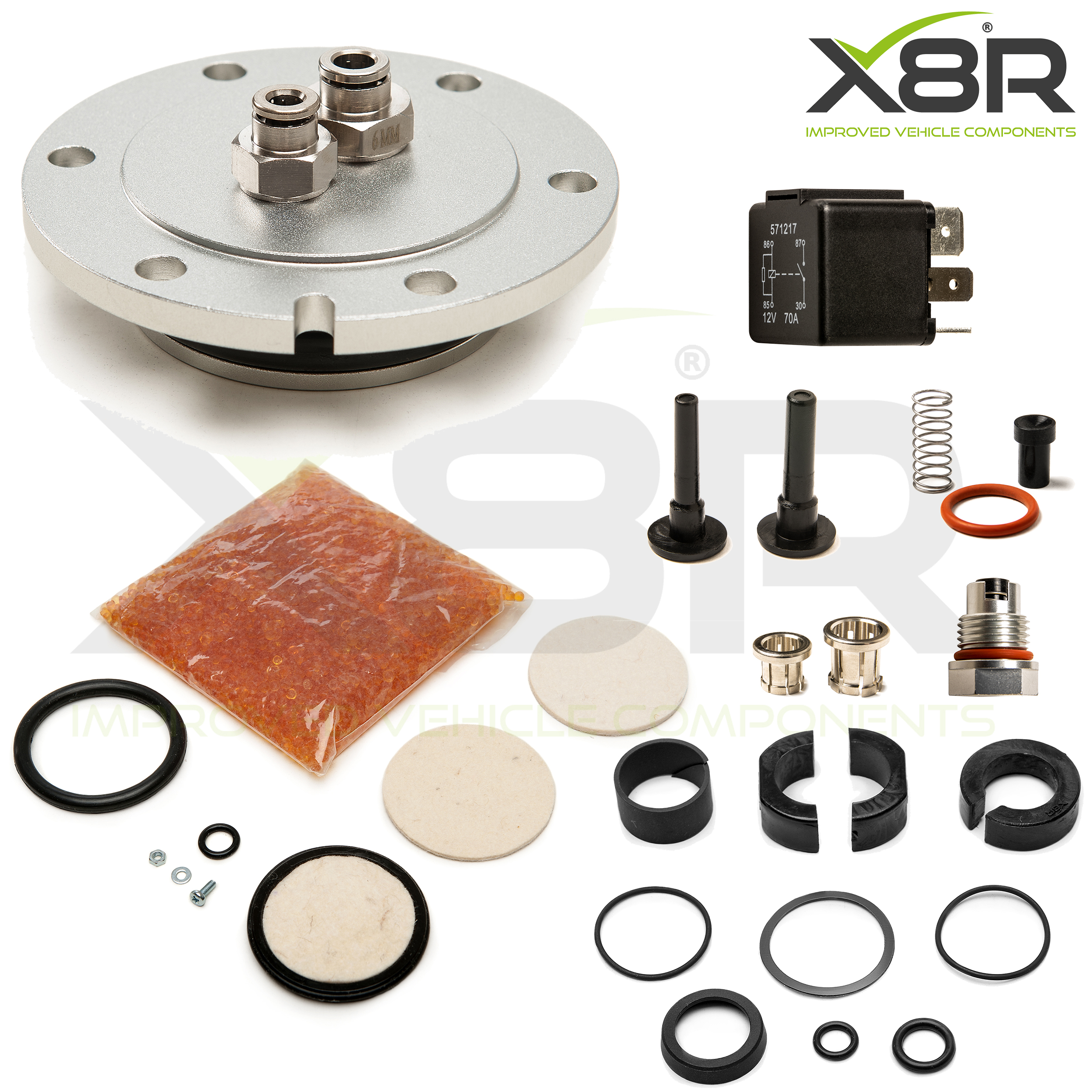

Rozšířená opravná sada X8R0229 je určena pro původní kompresor vzduchového pérování Hitachi. Umožňuje obnovit těsnění pístu a vysoušeče, vyměnit filtry, vysoušecí náplň a víko vysoušeče a doplnit opravu o nové relé a díly zpětného ventilu. Součástí jsou také dva montážní přípravky, spojky vzduchového vedení a záslepky pro kontrolu těsnosti.

Příznaky závady

Vzduchové pérování může zvedat vozidlo pomalu, hlučně nebo se nemusí zvednout vůbec. Dalším projevem bývá oranžová kontrolka systému EAS a hlášení o dostupnosti pouze normální jízdní výšky, příliš pomalém nárůstu tlaku nebo o tom, že tlak při odvětrávání neklesá.

V diagnostice se mohou objevit kódy C1A20, C1A20-64 nebo C1A1364. Tyto příznaky samy o sobě nepotvrzují závadu kompresoru; před opravou je potřeba ověřit příčinu a jeho skutečně namontovaný typ.

Závada a její příčina

Jednou z příčin sníženého výkonu kompresoru bývá opotřebení pístního těsnicího kroužku a vodicího kroužku. Současně mohou být zanesené filtry a nasycená vysoušecí náplň ve vysoušeči. Kompresor pak dodává méně vzduchu, zvedání vozidla trvá déle a systém může vyhlásit poruchu.

U původního víka vysoušeče mohou vznikat praskliny kolem spojek vzduchového vedení. Unikající vzduch dále snižuje výkon sestavy a může vyvolat stejné potíže.

Schéma označuje opotřebená těsnění pístu, nasycené filtry a netěsné víko vysoušeče.

Řešení X8R

Sada obsahuje nový pístní těsnicí kroužek a vodicí kroužek. X8R používá upravené provedení a materiály s přesnými výrobními tolerancemi, aby obnovil těsnost a výkon opotřebené části kompresoru. Dva dodané přípravky usnadňují vyjmutí a přidržení pístu při výměně těsnění.

Těsnění a vodicí kroužek jsou zobrazené na původním pístu jako ukázka montáže; samotný píst není součástí sady.

Servisní část vysoušeče obsahuje náhradní plstěné filtry a vysoušecí granulát. Umožňuje vyměnit všechny filtrační prvky a vysoušecí náplň, jejichž zanesení nebo nasycení omezuje funkci kompresoru. Součástí jsou také držák filtru, spojovací materiál a příslušná těsnění.

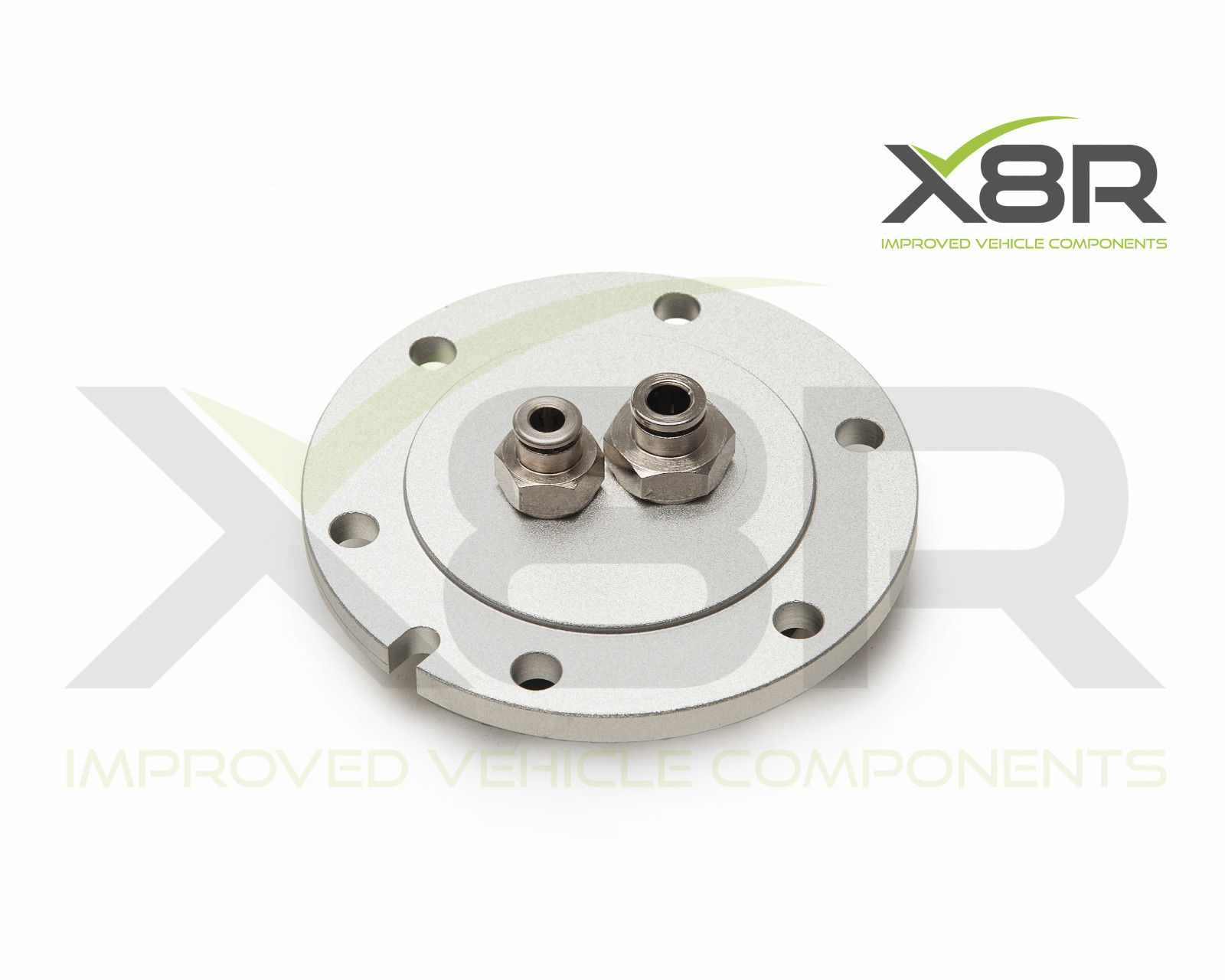

Původní víko vysoušeče nahrazuje díl vyrobený z hliníkového polotovaru. Je vybaven kovovými upínacími spojkami vzduchového vedení a těsněním Viton mezi víkem a nádobou vysoušeče. Jde o přímou náhradu původního víka pro odpovídající kompresor Hitachi.

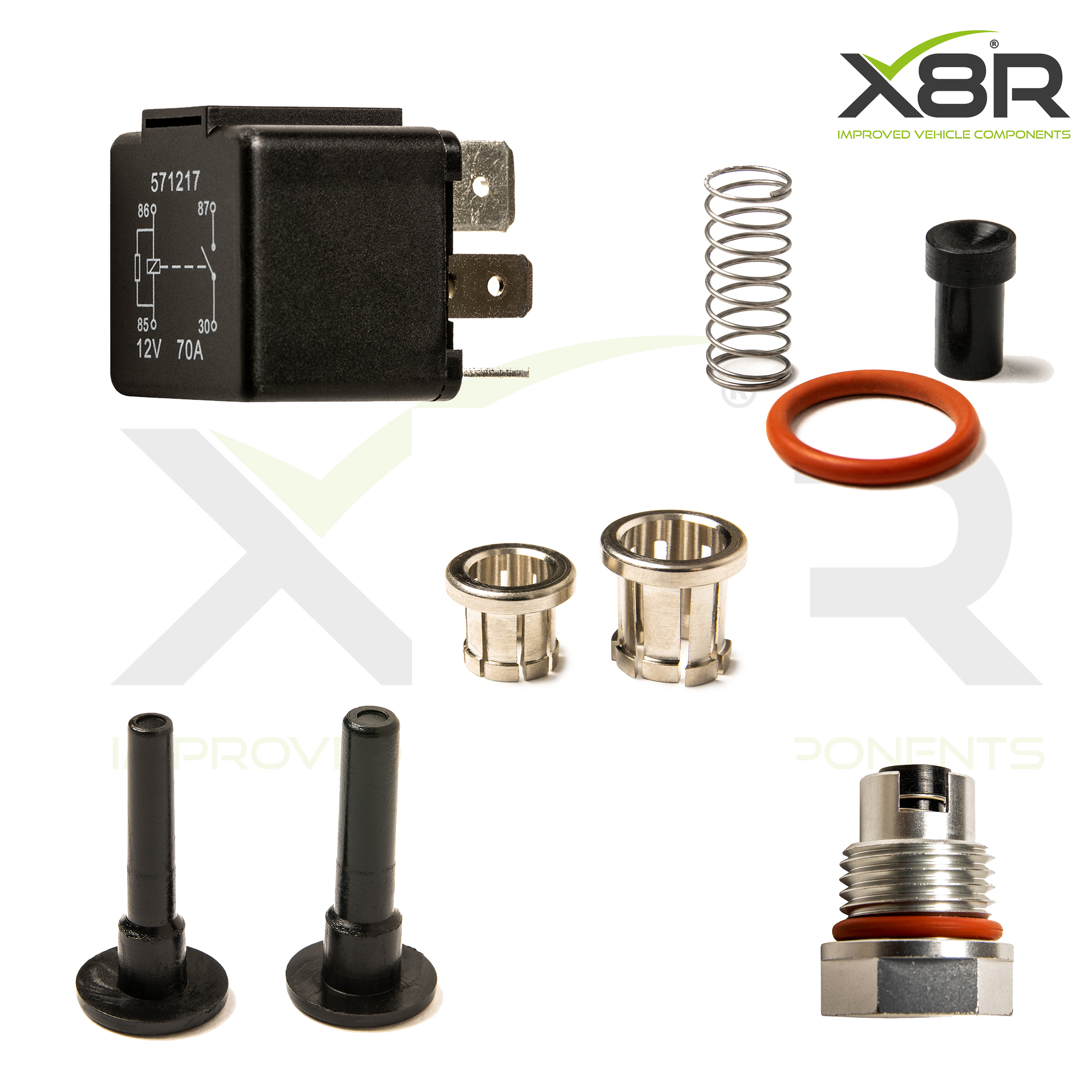

Rozšířené provedení X8R0229 přidává dvě záslepky víka, které umožňují kontrolovat případné úniky vzduchu při zkoušce kompresoru demontovaného z vozidla. Dále obsahuje dvě samostatné spojky vzduchového vedení a nové relé. X8R při renovaci nebo výměně kompresoru doporučuje vyměnit také relé.

Součástí je rovněž opravná sada zpětného ventilu s pružinou, pístkem a O-kroužkem. Přiložen je i nový šroub ventilu, protože původní se při renovaci může poškodit nebo zlomit.

Kompatibilita a omezení

Sada opravuje pouze původní kompresor Hitachi zobrazený níže. Samotný model a rok výroby nezaručují vhodnost: během provozu mohl být kompresor vyměněn za jiný typ. Pro kompresor AMK ani jinou odlišnou konstrukci není tato sada určena.

Před objednáním porovnejte skutečně namontovaný kompresor, jeho označení a tvar s fotografií. Při nejasnosti doplňte ověření podle VIN a historie výměn. Uvedená období neznamenají, že všechny vozy daného roku používají kompresor Hitachi.

Vyobrazený kompresor slouží k identifikaci a není součástí dodávky.

Identifikace kompresoru

Opravná sada není náhradou celé kompresorové sestavy. Čísla novějších náhradních sestav nelze automaticky použít jako potvrzení kompatibility jednotlivých opravárenských dílů.

Obsah balení

Montáž a použití

Postup výměny pístního těsnění a postup opravy filtrů a vysoušecí náplně jsou zpracované v samostatných návodech X8R. Dva PDF návody najdete v záložce Návody a soubory a dvě montážní videa v záložce Videa. Dokumentace i videa jsou v angličtině.

Při rozebírání hlavy kompresoru zachovejte pořadí šroubů a orientaci vnitřního těsnění. Chraňte vodič teplotního snímače a pracujte opatrně s měkkými závity v hlavě. Dodané přípravky slouží k zajištění pístu při demontáži a k jeho přidržení při výměně těsnění.

Víko vysoušeče je přitlačované pružinou; při otevření je potřeba kontrolovat její uložení a orientaci. Při obnově filtru se podle návodu používají původní kovové části filtru. Nový filtr a obvodové těsnění musejí být správně usazené, aby vzduch neprocházel kolem filtru. Po sestavení ověřte funkci a těsnost opraveného kompresoru.
