Sada X8R0040 je určena k obnově filtrů, vysoušecí náplně, těsnění a víka vysoušeče původního kompresoru Hitachi ve vybraných vozech Land Rover Discovery 3 a 4, Range Rover Sport a Range Rover L322. Spojuje servisní sadu vysoušeče s náhradou jeho původního plastového víka.

Nové víko je obrobené z plného hliníku a používá kovové spojky vzduchového vedení. Součástí sady jsou tři plstěné filtry, vysoušecí granulát, držák filtru s upevňovacími prvky a těsnění Viton. Pístní těsnicí kroužek, vodicí kroužek ani celý kompresor nejsou součástí dodávky.

Příznaky závady

Vzduchové pérování může zvedat vozidlo pomalu, hlučně nebo se nemusí zvednout vůbec. Může svítit oranžová kontrolka EAS a objevit se hlášení o dostupnosti pouze normální jízdní výšky, příliš pomalém nárůstu tlaku nebo o tom, že tlak při odvětrávání neklesá. Diagnostika může uvádět například C1A20, C1A20-64 nebo C1A13-64.

Tyto příznaky samy o sobě nepotvrzují závadu vysoušeče. Před opravou je potřeba rozlišit zanesené filtry, nasycenou náplň, netěsné víko, opotřebení pístního těsnění a případné další netěsnosti vzduchového systému.

Závada a její příčina

Nasycená vysoušecí náplň a zanesené filtry omezují funkci vysoušeče a mohou snížit výkon kompresoru. Tlak pak roste pomaleji, zvednutí vozidla trvá déle a systém může vyhlásit závadu.

U původního plastového víka vysoušeče se mohou vytvářet praskliny kolem spojek vzduchových hadiček. Unikající vzduch dále snižuje výkon sestavy. Podobné potíže způsobuje také opotřebené pístní těsnění nebo vodicí kroužek; jejich opravu tato sada neobsahuje.

Řešení X8R

Servisní část sady umožňuje vyměnit všechny plstěné filtry a vysoušecí granulát uvnitř vysoušeče. X8R používá upravené náhradní filtry a těsnění z materiálu Viton. Výměna obnovuje filtrační a vysoušecí část kompresoru a pomáhá odstranit netěsnosti v opravovaných spojích.

Součástí je také náhradní víko obrobené z hliníkového polotovaru. Osazuje se přímo místo původního plastového víka odpovídajícího kompresoru Hitachi. Kovové spojky vzduchových hadiček nahrazují původní plastové provedení a O-kroužek Viton utěsňuje spojení víka s nádobou vysoušeče.

Sada řeší filtry, vysoušecí náplň a víko. Pokud je opotřebené také těsnění pístu nebo vodicí kroužek, je nutná jejich samostatná oprava. Pro současnou obnovu těchto částí lze zvolit rozsáhlejší sadu X8R0044, uvedenou mezi podobnými produkty.

Kompatibilita a omezení

Sada je určena pouze pro původní kompresor Hitachi zobrazený níže. Pro kompresor AMK ani pro jiné konstrukční provedení není vhodná. Pokud byl kompresor během provozu vozidla nahrazen jiným typem, samotný model a rok výroby vozidla k výběru nestačí.

Před objednáním porovnejte skutečně namontovaný kompresor, jeho označení a tvar s fotografií. Při nejasnosti doplňte ověření podle VIN a historie výměny kompresoru; uvedená období neznamenají, že všechny vozy daného roku používají stejné provedení.

Referenční označení

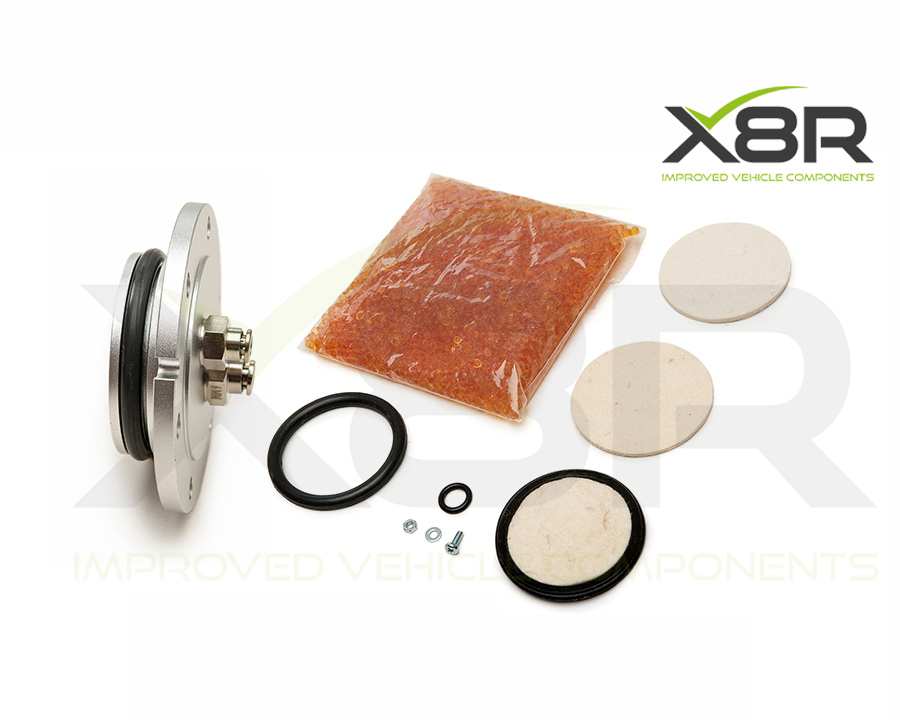

Obsah balení

Původní kovové krycí desky filtru a pružina se při montáži znovu používají. Těleso vysoušeče, pístní těsnění, vodicí kroužek, relé ani celý kompresor nejsou součástí sady. Fotografie otevřeného vysoušeče v galerii ukazují postup montáže jednotlivých dílů.

Montáž a použití

Postup a umístění těsnění jsou uvedeny v obrazovém PDF návodu; servis vysoušeče je také předveden ve videu. Oba podklady jsou v angličtině a najdete je v záložkách Návody a soubory a Videa. Před zahájením práce se seznamte s celým postupem.

Podle návodu se víko vysoušeče demontuje povolením šesti šroubů nástrojem Torx T27. Víko je přitlačováno pružinou, proto jej uvolňujte opatrně a zapamatujte si polohu pružiny i původní umístění jednotlivých šroubů.

Odstraňte původní filtry a vysoušecí granulát, včetně zbytků uvnitř jednotky. Nový spodní filtr usaďte na dno, nasypte novou náplň, její povrch vyrovnejte a doplňte horní filtr podle pořadí v návodu.

U původní sestavy kovového filtru je potřeba odvrtat nýt a znovu použít obě kovové krycí desky. Nový filtr s plastovým držákem a O-kroužkem sestavte podle návodu a spojte dodanými upevňovacími prvky. Při použití šroubu a matice zajistěte závit vhodným přípravkem a orientujte šroub směrem k víku, aby nepoškodil plstěný filtr pod ním.

Krycí desky musí být vystředěné a O-kroužek správně usazený po obvodu, aby vzduch neobcházel filtr. Namontujte těsnění, pružinu a nové hliníkové víko podle obrazového postupu. Zkontrolujte připojení vzduchových hadiček a po opravě ověřte těsnost a funkci kompresoru odborným postupem; následně zkontrolujte činnost podvozku a případné uložené závady.
