X8R sada filtrů a vysoušecí náplně kompresoru Hitachi pro Land Rover

X8R sada filtrů a vysoušecí náplně kompresoru Hitachi pro Land Rover

Sada X8R0035 je určena k výměně filtrů, vysoušecí náplně a těsnění ve vysoušeči původního kompresoru Hitachi. Umožňuje servis této části kompresoru ve vybraných vozech Land Rover Discovery 3 a 4, Range Rover Sport a Range Rover L322.

Součástí je vysoušecí granulát, tři plstěné filtry, držák filtru s upevňovacími prvky a těsnění z materiálu Viton. Sada neobsahuje pístní ani vodicí kroužek, náhradní víko nebo celý kompresor. Fotografie otevřeného vysoušeče ukazují použití jednotlivých dílů.

Příznaky závady

Vzduchový podvozek se může zvedat pomalu, při zvedání může být hlučný nebo se nemusí zvednout vůbec. Může svítit oranžová kontrolka EAS a objevit se hlášení o dostupnosti pouze normální výšky, příliš pomalém nárůstu tlaku nebo o tom, že tlak při odvětrávání neklesá. Diagnostika může uvádět například C1A20, C1A20-64 nebo C1A13-64.

Tyto projevy samy o sobě nepotvrzují závadu filtrů. Před opravou je potřeba rozlišit stav vysoušeče, těsnění pístu, víka a dalších částí vzduchového systému.

Závada a její příčina

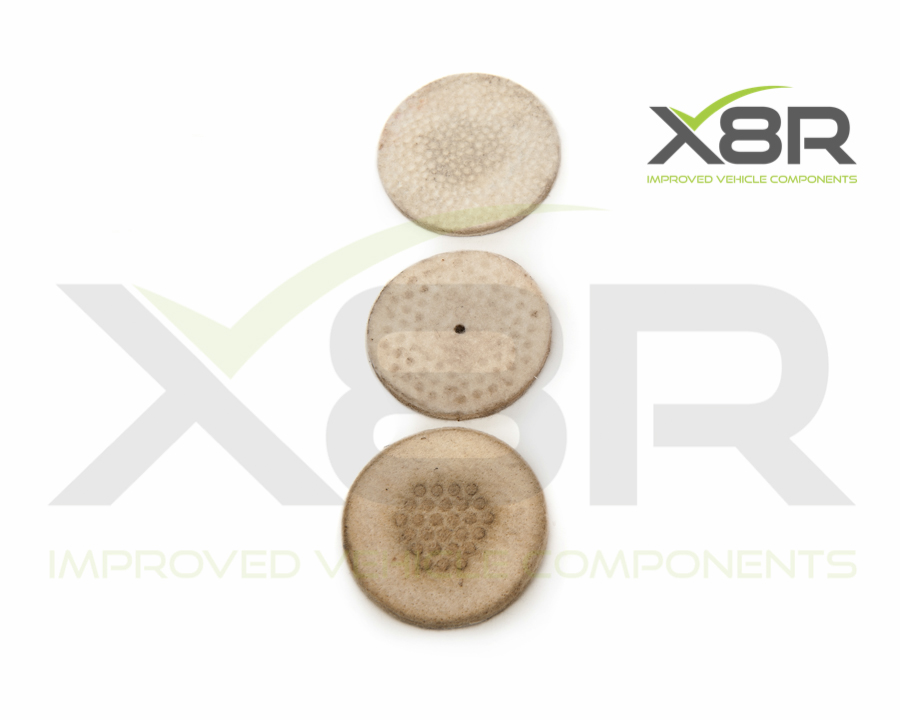

Nasycení vysoušecí náplně a zanesení filtrů ve vysoušeči mohou omezit průchod vzduchu a snížit výkon kompresoru. Tlak pak roste pomaleji, prodlužuje se doba potřebná ke zvednutí vozidla a systém může hlásit závadu.

Podobné potíže mohou způsobovat také opotřebené pístní těsnění a vodicí kroužek. Výměna filtrů a náplně neodstraní mechanické opotřebení pístu ani netěsné či poškozené víko; tyto části je třeba posoudit samostatně.

Řešení X8R

Sada umožňuje vyměnit všechny plstěné filtry a vysoušecí granulát uvnitř jednotky vysoušeče. Obnovuje tak filtrační a vysoušecí část kompresoru bez nutnosti měnit celý kompresor, pokud jsou ostatní části v provozuschopném stavu.

Tři těsnění Viton slouží pro spojení vysoušeče s kompresorem, obvod sestavy kovového filtru a víko vysoušeče. Výměna opotřebených těsnění pomáhá odstranit netěsnosti v těchto místech. Výrobce používá v sadě upravené náhradní filtry a těsnění z materiálu Viton.

Pokud je současně opotřebené pístní těsnění nebo vodicí kroužek, je nutná také jejich výměna odpovídající opravnou sadou. Samotná sada X8R0035 tyto díly neobsahuje.

Kompatibilita a omezení

Sada je určena pouze pro původní kompresor Hitachi zobrazený níže. Pro kompresor AMK ani pro jiné konstrukční provedení není vhodná. Pokud byl kompresor během provozu vozidla nahrazen jiným typem, samotný model a rok výroby vozidla k výběru nestačí.

Před objednáním porovnejte skutečně namontovaný kompresor, jeho označení a tvar s fotografií. Při nejasnosti doplňte ověření podle VIN a historie výměny kompresoru; uvedená období neznamenají, že všechny vozy daného roku používají stejné provedení.

Referenční označení

Obsah balení

Původní kovové krycí desky filtru a pružina se při montáži znovu používají. Těleso vysoušeče, víko, pístní těsnění, vodicí kroužek ani kompresor nejsou součástí této sady.

Montáž a použití

Postup a umístění jednotlivých těsnění jsou uvedeny v obrazovém PDF návodu; montáž je také předvedena ve videu. Oba podklady jsou v angličtině a jsou dostupné v záložkách Návody a soubory a Videa.

Podle návodu se víko vysoušeče demontuje povolením šesti šroubů nástrojem Torx T27. Víko je přitlačováno pružinou, proto jej uvolňujte opatrně a zapamatujte si polohu pružiny i původní umístění jednotlivých šroubů.

Odstraňte původní filtry a vysoušecí granulát, včetně zbytků uvnitř jednotky. Nový spodní filtr usaďte na dno, nasypte novou náplň, její povrch vyrovnejte a doplňte horní filtr podle pořadí v návodu.

U původní sestavy kovového filtru je potřeba odvrtat nýt a znovu použít obě kovové krycí desky. Nový filtr s plastovým držákem a O-kroužkem sestavte podle návodu a spojte dodanými upevňovacími prvky. Při použití šroubu a matice zajistěte závit vhodným přípravkem a orientujte šroub směrem k víku, aby nepoškodil plstěný filtr pod ním.

Krycí desky musí být vystředěné a O-kroužek správně usazený po obvodu, aby vzduch neobcházel filtr. Namontujte těsnění, pružinu a víko podle obrazového postupu. Po opravě ověřte těsnost a funkci kompresoru odborným postupem; následně zkontrolujte činnost podvozku a případné uložené závady.

Technické údaje
