X8R sada těsnění dvojitého VANOS s montážním těsněním pro BMW

X8R sada těsnění dvojitého VANOS s montážním těsněním pro BMW

Sada X8R0067-X8R0028 je určená k opravě těsnění dvojité jednotky proměnného časování ventilů VANOS. Kromě těsnění obou pístů a jejich krytek obsahuje také montážní těsnění včetně sady těsnění víka ventilů podle čísla 11129070990. Určená je pro odpovídající provedení motorů BMW M52TU a M54.

Tato varianta opravuje těsnění pístů a obsahuje doplňková těsnění pro zpětnou montáž. Kroužky pro vymezení axiální vůle nejsou součástí; ty navíc obsahuje sada X8R0067-X8R0041.

PŘÍZNAKY ZÁVADY

Opotřebená těsnění VANOS se mohou projevit poklesem výkonu a točivého momentu, zejména v nízkých otáčkách, horší reakcí motoru při zapnuté klimatizaci, hlučnějším volnoběhem a vyšší spotřebou paliva. Mezi další možné příznaky patří obtížné startování za chladu a zhasínání motoru.

Tyto příznaky nejsou samy o sobě potvrzením závady VANOS. Před opravou je potřeba ověřit, zda jejich příčinou skutečně jsou opotřebená těsnění této jednotky.

ZÁVADA A JEJÍ PŘÍČINA

Původní O-kroužky pístů z pryže Buna se vlivem dlouhodobého působení vysokých teplot opotřebovávají a ztrácejí pružnost. Přestávají správně podpírat vnější těsnicí kroužky, zhoršuje se utěsnění pístů a jednotka VANOS pak nemusí pracovat správně.

ŘEŠENÍ X8R

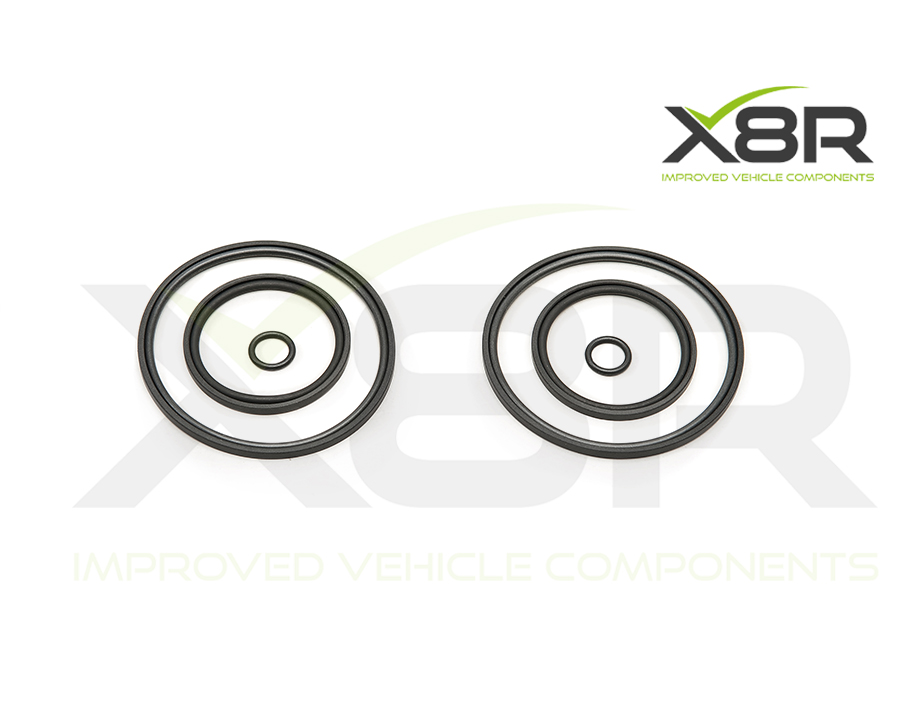

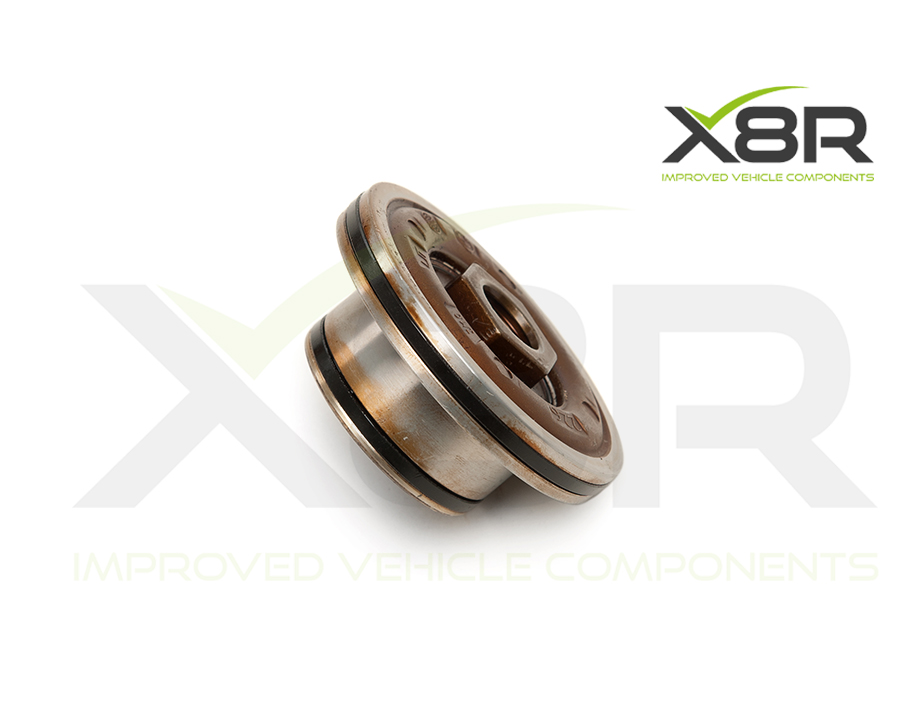

X8R nahrazuje původní těsnicí prvky O-kroužky z Vitonu a vnějšími kroužky z PTFE. Tyto materiály jsou zvolené pro teplotní podmínky uvnitř VANOS. V každé ze dvou drážek pístu pracuje vnitřní pružný O-kroužek společně s vnějším PTFE kroužkem; sada obsahuje odpovídající rozměry pro oba písty.

Výměna opotřebených těsnění obnovuje jejich těsnicí funkci a může odstranit související potíže s chodem motoru. U mechanicky nepoškozené jednotky tak lze opravit její těsnění bez výměny celého VANOS. Součástí jsou i dva O-kroužky z Vitonu pro malé krytky pístů.

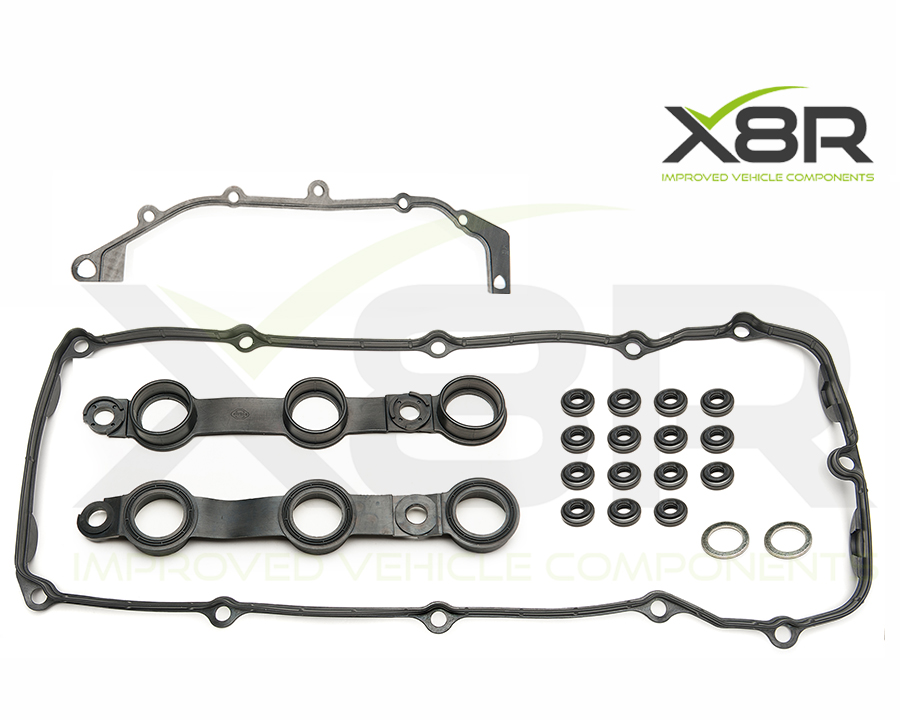

Součástí balíčku je sada těsnění víka ventilů, 15 těsnění jeho upevňovacích šroubů, těsnění mezi jednotkou VANOS a hlavou motoru a dvě těsnicí podložky olejové hadice. Doplňková těsnění jsou značky Elring nebo Reinz. Jejich přesné reference jsou uvedené níže.

KOMPATIBILITA A OMEZENÍ

Pro následující modelové řady BMW se šestiválcovým motorem M52TU nebo M54, odpovídajícím dvojitým VANOS a víkem ventilů používajícím sadu těsnění 11129070990. Před objednáním ověřte podle VIN konkrétní motor, provedení víka a shodu všech níže uvedených čísel montážních těsnění. Samotné označení modelu ani rok výroby shodu celé sady neurčují.

Sada není určená pro jednoduchý VANOS motoru M52 ani pro jiné provedení víka ventilů. Celá jednotka VANOS, písty a další díly motoru na montážních fotografiích nejsou součástí balení.

REFERENČNÍ ČÍSLA MONTÁŽNÍCH TĚSNĚNÍ

Uvedená čísla slouží k identifikaci přiložených montážních těsnění. Neoznačují celou jednotku VANOS ani kompletní motor.

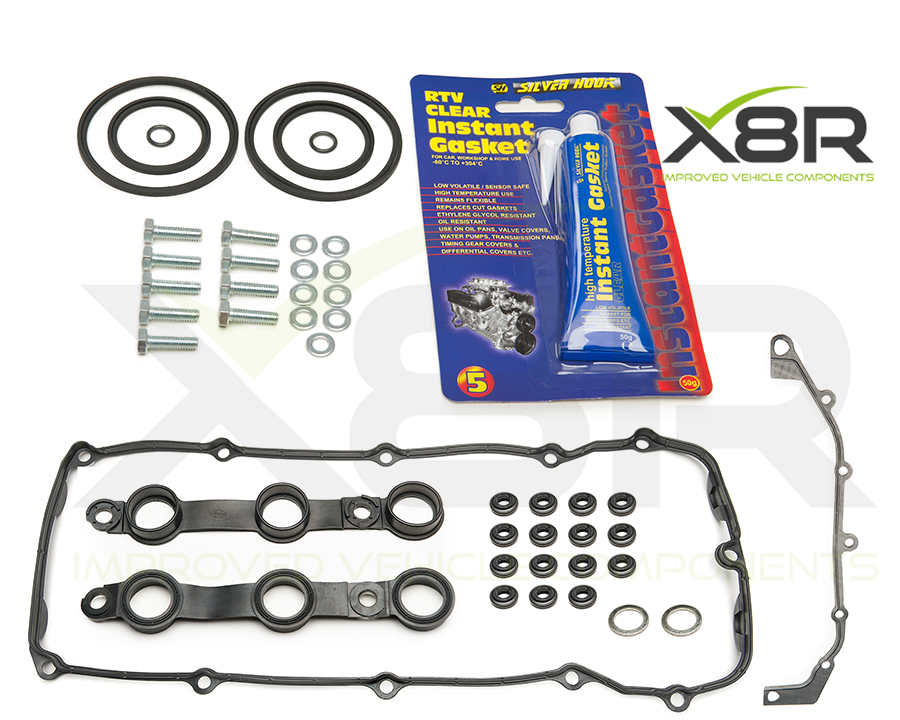

OBSAH BALENÍ

MONTÁŽ A POUŽITÍ

Opravu lze provést bez vyjmutí motoru z vozidla, vyžaduje však demontáž dílů zpřístupňujících VANOS, sejmutí víka ventilů a vyjmutí samotné jednotky. Pracuje se na studeném motoru. Při rozpojování odvětrávacích hadic je potřeba postupovat opatrně, protože starší plastové součásti mohou být křehké.

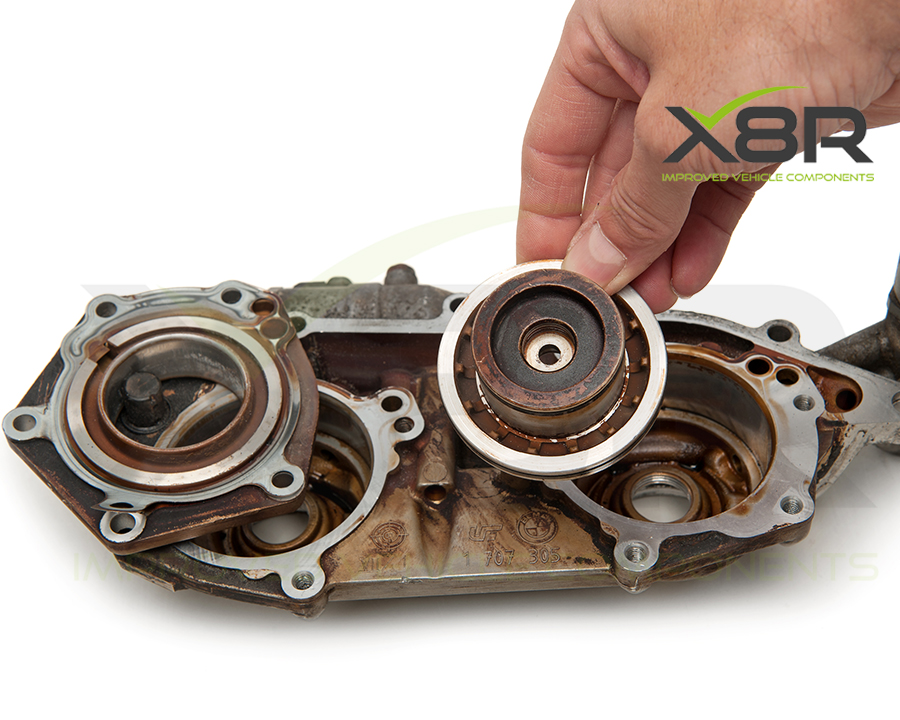

Spojovací šrouby pístů s hlavou Torx T30 mají levý závit: povolují se ve směru hodinových ručiček. Při demontáži je nutné zachovat přiřazení každého pístu k jeho válci a počítat s pružinou pod jedním z vík. Před osazením nových těsnění se kontrolují a čistí drážky a pracovní plochy; nesmějí se poškodit.

Návod k těsněním popisuje nahřátí PTFE kroužků ve vodě, jejich šetrné roztažení a následné vytvarování v naolejovaném válci a víku. Při zpětné montáži se použijí nová doplňková těsnění a přiložený RTV tmel pouze na místech uvedených v návodu. Dodržte předepsané pořadí i utahovací momenty.

Před spuštěním motoru i po zkušební jízdě a vychladnutí zkontrolujte hladinu oleje. Po opravě může být volnoběh přechodně nerovnoměrný kvůli vzduchu v jednotce. X8R uvádí přibližně 400 km městského provozu pro úplné usazení nových těsnění.

Podrobný obrázkový návod v angličtině najdete v souvisejících souborech a montážní video v záložce Videa.

TECHNICKÉ PARAMETRY
